Inclinomètre LevelBox XB90

[jpch84]

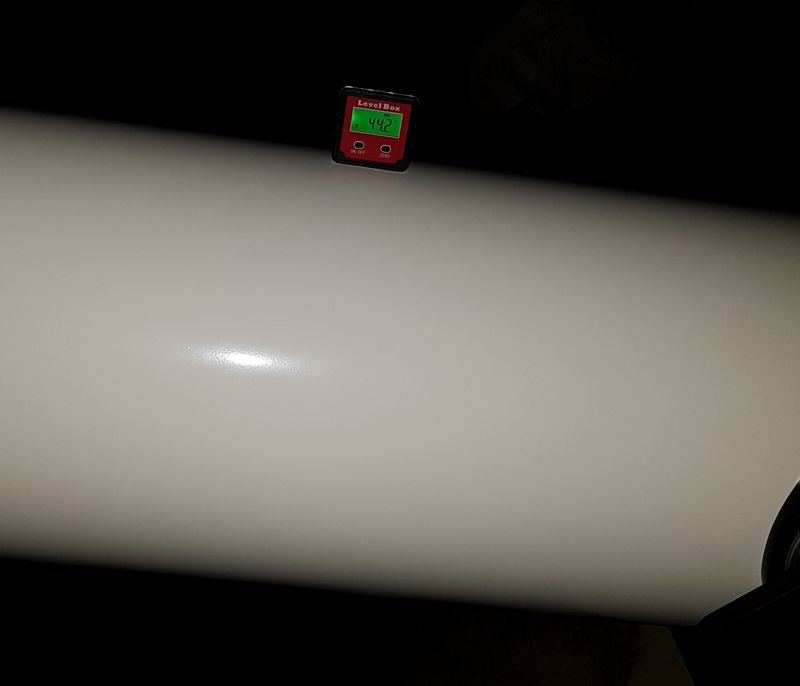

J'ai acheté ce petit inclinomètre sans conviction chez les chinois pour mon Dobson tube plein.



Premier test, je me dis, bon on va voir si ce petit bidule est assez précis pour aider au pointage du dobson, j'en doutais un peu...



Sans conviction je mets la polaire dans le centre de l'oculaire, résultat : 44.2° !!! ma position au 1/10 près.

Je pointe Altair, je note ce que me dit le clino, 51.5 , je vérifie immédiatement avec Stellarium, pareil au 1/10 !!!

Tiens, me dis-je on va faire un test sur un vrai pointage, les satellites géostationnaires Hot bird et Astra, bingo la hauteur est pile poil, il ne reste qu'a pousser légèrement à gauche ou à droite pour pallier l'imprécision de la boussole, mais la recherche est grandement facilitée par la garantie que la hauteur est bonne.



Super, ces jours prochains je vais pouvoir chercher Jupiter en plein jour, j'avais du mal avec ça, je n'ai pas encore évaluer toutes les applications possibles, mais en tout cas ce bidule est une merveille de précision.



La base magnétique se colle direct sur mon tube plein, un bouton On/Off, un autre pour le zéro et c'est tout.

Un petit inconvénient: le rétroéclairage automatique un peu fort pas bon pour la vision nocturne, il y aurait un modèle de même qualité, mais sans rétroéclairage ce serait parfait.



[Invité ouki]

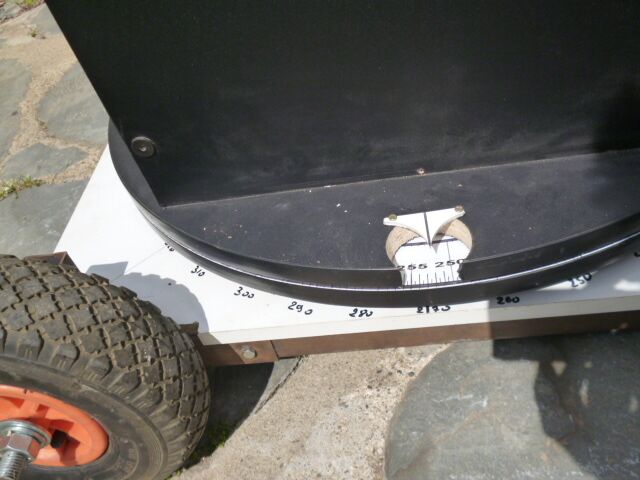

J'utilise le même genre d’inclinomètre avec un rocker que j'ai gradué en azimut pour faire un push to du pauvre je suis satisfait des résultats obtenus .



Ouki

[Invité ouki]

Tiens si ca peux aider

[jpch84]

Ah ben oui ça peut aider, j'avais pas penser a cette solution.



push to du pauvre peut être, mais en temps de mise en œuvre c'est du luminique, et c'est bien ce qui me plait dans ces solutions.

[Davidastro]

Salut,

Colle un morceau d'adhésif pour teinter les vitres de voiture sur la partie lumineuse, c'est radicale.

[den]

Dès qu'on a un pointage assez précis, on s'ouvre pas mal de perspective en astro diurne. Vénus, Jupiter, Mars même, étoiles jusqu'à mag 2 assez faciles et plus si affinité.

Avec une appli genre skysafari, on peut aussi attraper l'ISS au chercheur et poursuivre à l'oculaire et cela donne de super vues, car pas d'éblouissement.

[jpch84]

Avec une appli genre skysafari, on peut aussi attraper l'ISS au chercheur et poursuivre à l'oculaire et cela donne de super vues, car pas d'éblouissement.



Waouh!!! tu en as déjà fait l’expérience? ce doit être sportif ?



EDIT/ sacreubleu! je l'ai chopé assez facilement aux jumelles à 17h23.40 Eh ben ça promet, nouveau défi, ce doit être coton au télescope, faut pas la laisser sortir de l'oculaire, déjà aux jumelles, je l'ai laissée sortir puis impossible de la retrouver.



Je savais pas que c'était possible.

Modifié 21 août 2017 par jpch84

[asp06]

il y a une sortie pour récupérer la mesure sur un pc?



edit : après vérification, non il n'y en a pas. dommage.

[gehelem]

Salut,

Cette discution m'a rappelé que j'avais ceci dans mes tiroirs :

https://www.pololu.com/product/2470

Je ne l'avais encore jamais essayé.

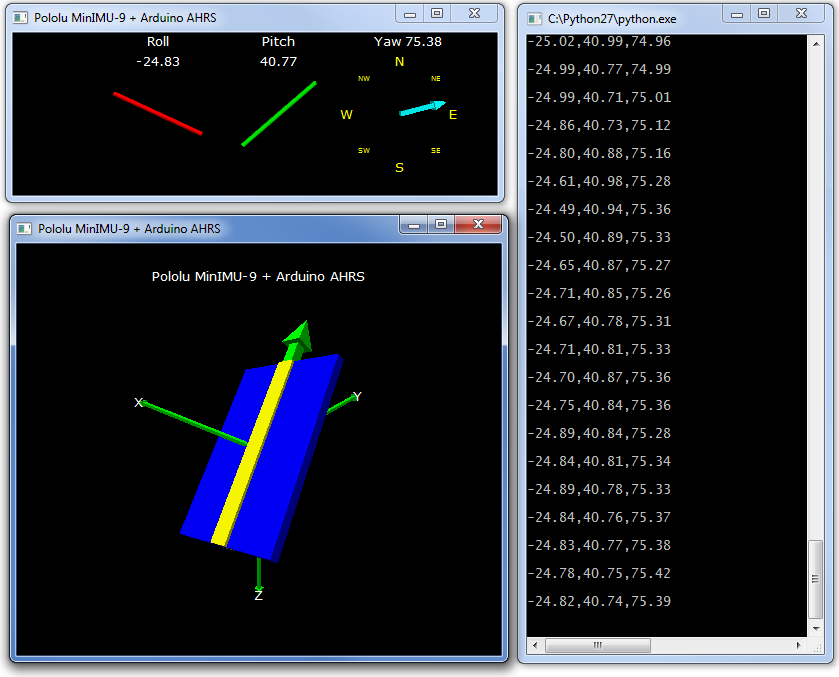

Avec un Arduino, ça permet de faire ça :



J'ai essayé vite fait, ça a l'air de fonctionner comme il faut

Si ça vous intéresse, je peux creuser le sujet pour voir si la précision est comparable



Gilles.

[Z80]

Tiens si ca peux aider

Très bonne idée.



Tu peux améliorer la précision du pointage en utilisant un vernier plutôt qu'un simple index...

[den]

EDIT/ sacreubleu! je l'ai chopé assez facilement aux jumelles à 17h23.40 Eh ben ça promet, nouveau défi, ce doit être coton au télescope, faut pas la laisser sortir de l'oculaire, déjà aux jumelles, je l'ai laissée sortir puis impossible de la retrouver.

Je savais pas que c'était possible.



Effectivement faut pas la perdre, et pour le suivi au télescope, je commence par la centrer et suivre au chercheur et passe à l'oculaire une fois le mouvement lancé. Il faut pouvoir passer du chercheur à l'oculaire rapidement et facilement ce qui implique d'après moi un chercheur coudé redressé bien positionné assez près de l'oculaire.

[Invité ouki]

Le 21/08/2017 à 23:15, gehelem a dit :

Salut,

Cette discution m'a rappelé que j'avais ceci dans mes tiroirs :

https://www.pololu.com/product/2470

Je ne l'avais encore jamais essayé.

Avec un Arduino, ça permet de faire ça :



J'ai essayé vite fait, ça a l'air de fonctionner comme il faut

Si ça vous intéresse, je peux creuser le sujet pour voir si la précision est comparable



Gilles.

Bon vu que j'ai un peu de temps en ce moment je suis retombé sur cet ancien fil.

Ben gehelem moi ça m'intéresse ton truc.  Mais uniquement si c'est réalisable disons facilement sinon ce serait encore un projet de tiroir. ..

Si tu as 2/3 minutes un de ces 4....

Ouki

[gerard33]

Salut

je fais des test pour mon dobson d'une motorisation dont un inclinomètre est la pièce maîtresse

j'utilise un MPU 6060 qui a l'air précis, avec un écran à 3€

j'ai encore des soucis à régler (liaison arduino/RPI) ce qui fait que mes test ne sont pas finis

sinon, tu as aussi le smartphone avec SkEye

tu fixes le phone à plat sur la cage secondaire

tu donnes à SkEye des points d'alignement, tu le configures en mode indirect et...ça marche plutôt pas mal



[Invité ouki]

Salut gérard.

J'ai testé skeye ca danse la gigue sérieux meme la version pro..pas été convaincu des résultats.

Pourtant j'ai trouvé le principe d'alignement "indirect" plutôt intéressant.



[gerard33]

Avec mon Huawei, j'avais les cibles pas loin

bon, je préfère pointer aux étoiles mais dans un ciel pollué ça peut-être utile

[Invité ouki]

Je retesterais

[Invité ouki]

Gerard vu que je te tiens je ne retrouve pas l'article que tu avais fait je crois sur aladin .

Je voudrais faire un peu d'astrométrie

[gehelem]

Il y a 3 heures, ouki a dit :

Bon vu que j'ai un peu de temps en ce moment je suis retombé sur cet ancien fil.

Ben gehelem moi ça m'intéresse ton truc.  Mais uniquement si c'est réalisable disons facilement sinon ce serait encore un projet de tiroir. ..

Si tu as 2/3 minutes un de ces 4....

Ouki

oula, je n'ai pas creusé le joujou et je ne compte pas le faire de sitôt,

j'ai trop de trucs en route désolé...



Je l'avais acheté plutôt dans l'optique d'avoir un feedback de la position "grossière" de la monture dans le cadre d'un observatoire distant.

histoire de ne pas fermer le toit alors que le télescope dépasse.

ça servira un jour, quand j'aurai un toit.

Tu notes l'usage subtil du futur au lieu du conditionnel marqué par l'absence de "s" à la fin de "aurai"

ça s 'appelle la méthode Coué si je ne me trompe pas.

[gerard33]

Il y a 2 heures, ouki a dit :

Gerard vu que je te tiens je ne retrouve pas l'article que tu avais fait je crois sur aladin .

Je voudrais faire un peu d'astrométrie

j'ai vu ton message par hasard (je reçois les signalements par a-coups )

la Noctua

c'est à dire le trou du cul de WA, le minotaure s'y serait perdu







on sait même plus qui a fait quoi, ça donne vachement envie d'en refaire

[Invité ouki]

Cool c'est ce que je cherchais

[Invité ouki]

Ok gehelem vu on reporte ça pour une prochaine vie je vais me pencher sur le dossier astrométrie de gerard j"ai eu de bonnes surprises en analysant quelques observations passées.



Bon j'ai pu voir que tu était TRES productif en ce moment.

Ouki
