Filetage Porte oculaire ED 100

[kirks]

Salut à tous.

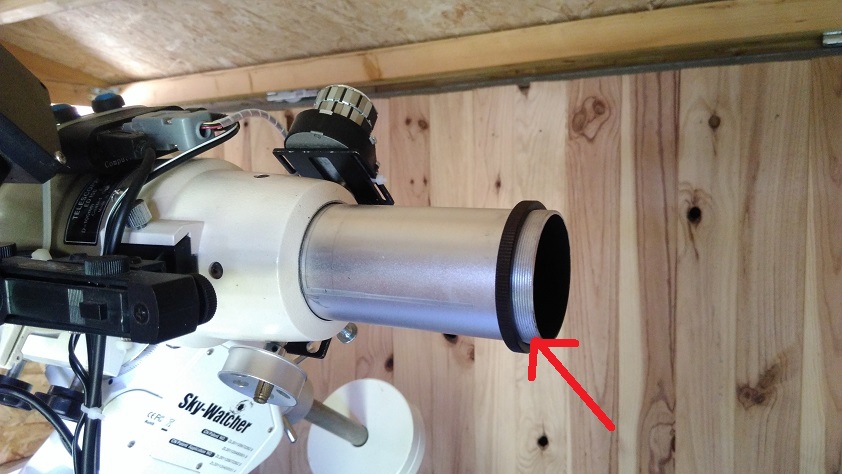

Quelqu'un pourrait il me dire quel est le filetage du système de serrage (au bout de la flèche rouge sur l'image) sur un porte oculaire d'origine d'une skywatcher ED100/900 ancien modèle ( couleur champagne).

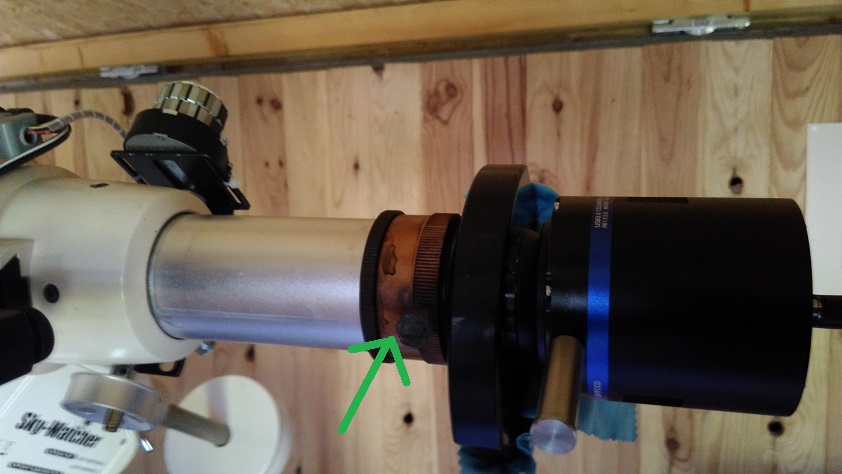

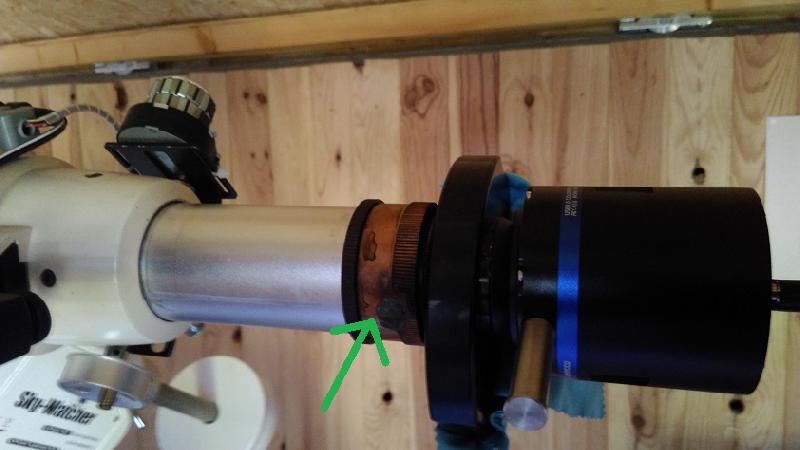

Mon but étant de remplacer la pièce au bout de la flèche verte par une pièce de ce type : https://www.pierro-astro.com/materiel-astronomique/accessoires-astronomie/bagues-adaptatrices/porte-oculaire-coulant-50-8mm-4-en-1-serrage-annulaire-compatible-m68-zeiss-2-7-a-p-m60-vixen-m56-synta_detail









Merci à vous.

[kirks]

Je fais un petit up de mon post.

Quelqu'un a bien une idée du filetage utilisé ?



Bon ciel

[sixela]

https://www.firstlightoptics.com/adapters/flo-compression-ring-adapter-synta-skywatcher.html



Faudrait vérifier que c'est bien du M56, mais ce n'est pas sorcier..."56", c'est le diamètre jusqu'au pointes du fil mâle en mm.



Je suis un peu confus par l'explication de la pièce chez Pierre-Astro, comme chez Skywatcher j'ai vu du M56 mâle et du M54 femelle (plus récent, sur mon Newton 130mm) sur les tubes PO alors que P-A parle de M56 femelle...sauf s'ils veulent dire que c'est du fil femelle sur la pièce.



Encore plus "Rolls", d'ailleurs:

https://www.teleskop-express.de/shop/product_info.php/language/en/info/p4374_Baader-2--Click-Lock-eyepiece-holder-for-Skywatcher-Celestron.html

https://www.firstlightoptics.com/adapters/baader-click-lock-2956256-m56-celestron-skywatcher.html

Modifié 24 août 2017 par sixela

[Skywatcher707]

Bonsoir,



Sur ma 80ED, j'avais mis ceci :

https://www.maison-astronomie.com/nonoptiques/1655-systeme-de-blocage-click-lock-m56.html



Est-ce la même pièce que chez PA ?



C'est Baader qui fabrique ce produit.



Clear skies !

[kirks]

Je suis d'accord avec toi sixela. J'ai également vu M54 et M56. Du coup je ne sais plus trop mais la réponse de skywatcher707 est visiblement pertinente puisqu'il me semble que les portes oculaires étaient les même sur les 80, 100 et 120 ED.

Mais bon, finalement je réfléchi à changer tout le porte oculaire tant qu'à faire ...

[sixela]

Mais si, tu sais: si le fil est externe il est M56, s'il est interne il est M54. C'est juste la description chez Pierre-Astro qui est un peu confuse (comme selon moi quand il disent "fil femelle" il veulent dire que le fil de l'adaptateur est femelle, mais ce n'est pas précisé).



Et en effet, les ED80/100 comme le tiens ont un fil mâle M56.



De toute façon, ce n'est pas sorcier: un latte suffit pour mesurer le diamètre extérieur du fil mâle.
