lulu sur C8

[chtiteastro]

Bonjour,



ce post s'adresse tout particulièrement aux connaisseurs de vieux C8 (années 90): comment faire pour fixer ma lulu 70/420 sur mon C8: faut -il une platine? faut-il percer des trous ? Faut-il dévisser quelque chose ? J'y pense depuis un bon moment sans oser ...j'ai trop peur de l'acte irrémédiable !!! Donnez moi vos avis et conseils svp!



https://www.flickr.com/photos/143489732@N02/37046243822/in/datetaken-public/

https://www.flickr.com/photos/143489732@N02/37046244132/in/datetaken-public/

[JB Gayet]

Je n'y connais pas encore grand chose, mais je par contre je suis certain que la solution n'est pas de "percer des trous" Il y a des "bagues de fixation" si jamais il n'y a pas de vis à enlever sur les portions (plastique ou métal, je ne me souviens plus, j'en ai eu un mais il y a longtemps) aux deux extrémités du tube et à la place desquelles tu peux fixer ce que tu veux mettre comme guide.



EDIT : ah ben sur la seconde photo que tu lies, on voit ces vis. Il y en a à chaque extrémité du tube, en regard les unes des autres, normalement.

Modifié 14 septembre 2017 par JB Gayet

[olivdeso]

Le plus simple est de visser une deuxième queue d'arronde sur le dessus. Il y a 3 vis prévues pour. Une à l'avant deux à l'arrière.

Il y a des modèles de queue d'aronde spéciales C8 avec les bons perçages chez Celestron et Baader.



Puis on utiliser 2 queues d'aronde femelle, une pour chaque anneau de la lunette.



Si c'est juste pour de l'autoguidage, pas besoin d'anneau réglable pour aligner finement les deux tubes.

Sinon il faut acheter deux anneaux réglables

[chtiteastro]

Le plus simple est de visser une deuxième queue d'arronde sur le dessus. Il y a 3 vis prévues pour. Une à l'avant deux à l'arrière.]



Merci pour ta réponse. Alors, en fait, il y a bien des vis à l'arrière mais je n'en vois pas à l'avant! c'est bien çà qui m'inquiète! ou alors, il faut que j'utilise la vis qui tient la poignée souple? Je vire la poignée et je mets une queue d'aronde à la place?

[chtiteastro]

Je n'y connais pas encore grand chose, mais je par contre je suis certain que la solution n'est pas de "percer des trous" Il y a des "bagues de fixation" si jamais il n'y a pas de vis à enlever sur les portions (plastique ou métal, je ne me souviens plus, j'en ai eu un mais il y a longtemps) aux deux extrémités du tube et à la place desquelles tu peux fixer ce que tu veux mettre comme guide.



EDIT : ah ben sur la seconde photo que tu lies, on voit ces vis. Il y en a à chaque extrémité du tube, en regard les unes des autres, normalement.



Bonjour JB. J'ai mis les photos exprès parce que je pense qu'il manque des vis à l'avant sur ce modèle Mais , comme je suis myope et tête en l'air, j'ai peut être la solution sous les yeux et je ne la vois pas

[JB Gayet]

C'est censé être des vis argentées comme celles le plus proche du bord, sur la photo de l'arrière du tube. Il n'y en a pas une ou deux à l'autre extrémité du tube ? ou des pas de vis ?

[chtiteastro]

C'est censé être des vis argentées comme celles le plus proche du bord, sur la photo de l'arrière du tube. Il n'y en a pas une ou deux à l'autre extrémité du tube ? ou des pas de vis ?



en fait il y a deux types de vis : des vis à têtes rondes en relief à l'arrière, et il y en a tout le tour; et seulement deux vis plates à l'arrière diamétralement opposées: on dirait qu'elle maintiennent le cercle métallique: si je dévisse çà, je ne vais me retrouver avec la lame de schmitt les mains?

[chtiteastro]

là , à gauche on voit une des deux vis plates de l'avant du tube, côté lame de Schmitt

à gauche on voit deux vis à têtes rondes en regard de la vis plates, et une autre vis plate

https://www.flickr.com/photos/143489732@N02/37049671442/in/datetaken-public/

[BGI]

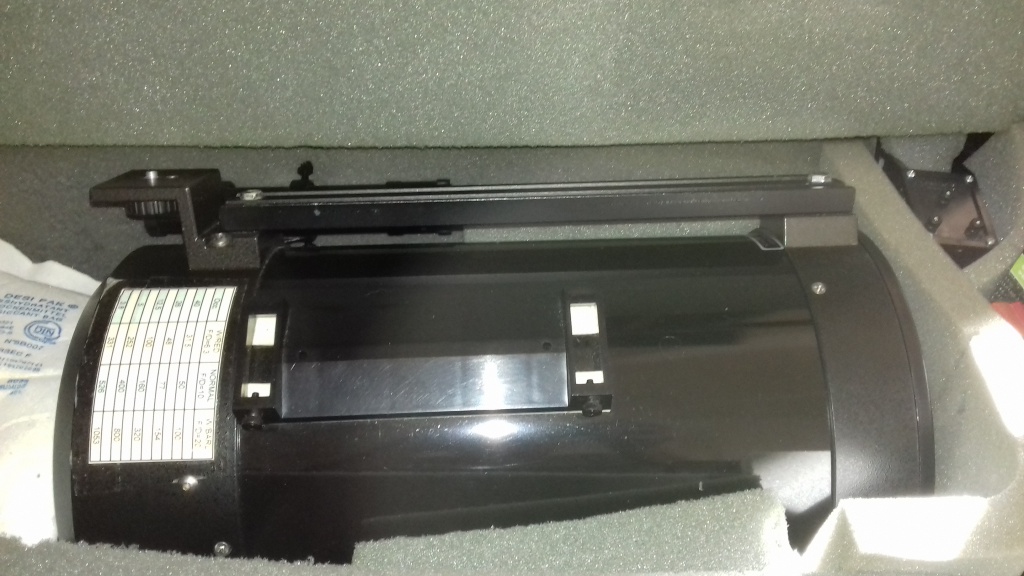

Voilà la 2eme queue d'aronde .

Mon C8 date de 1995.

A l'avant, elle est fixée par l'ancienne vis de la poignee...



Kenavo !!



[chtiteastro]

Voilà la 2eme queue d'aronde .

Mon C8 date de 1995.

A l'avant, elle est fixée par l'ancienne vis de la poignee...



Kenavo !!





Ah nickel! c'est exactement ce qu'il me faut! Merci! :)

[chtiteastro]

Je vois que tu as aussi un telrad Héhé!

C'est une platine celestron je suppose, je vais essayer de trouver çà!

Mince, je voulais dire merci en breton, mais mis à part kenavo et diwallit ouz ar bazen, je ne connaît rien à cette langue! Désolée:p

[Skywatcher707]

Bonsoir,



Me concernant (sur le même tube C8 de la même époque), j'ai directement fixé la lunette guide qui possède un pas de vis Kodak sur le support // que l'on voit au-dessus du barillet du primaire.

[chtiteastro]

Bonsoir,



Me concernant (sur le même tube C8 de la même époque), j'ai directement fixé la lunette guide qui possède un pas de vis Kodak sur le support // que l'on voit au-dessus du barillet du primaire.



Bonsoir Skywatcher, j'ai pensé à çà , c'est à dire viser la lulu sur le support photo en parallèle, mais est ce que c'est suffisamment rigide?

[BGI]

Chtiteastro,



Oui, le telrad... (je l'ai modifié pour faire clignoter la led , + de confort sur les objets faibles).

L'embase est l'embase standard du telrad, rien de specifique Celestron.

Je l'ai fixée au tube par 2 rubans d'adhesif double face pour exterieur. Ca tient sans broncher depuis pas mal d'années .

Avec la queue d'aronde, je guide avec un Lidlscope 70X700 sur anneaux réglables, et ça ne bouge pas d'un poil...

[Club Astro Antony]

C'est censé être des vis argentées comme celles le plus proche du bord, sur la photo de l'arrière du tube. Il n'y en a pas une ou deux à l'autre extrémité du tube ? ou des pas de vis ?





D'ailleurs le plus pénible dans le montage est de trouver les bonnes vis qui ne sont pas en pas métrique.



On ne peut pas toujours utiliser les vis en place sur le tube qui sont en général trop courtes.



Il faut donc un kit avec des vis et si possible aller en magasin pour vérifier le montage et le contenu du kit.

[chtiteastro]

Chtiteastro,



L'embase est l'embase standard du telrad, rien de specifique Celestron.

Je l'ai fixée au tube par 2 rubans d'adhesif double face pour exterieur. Ca tient sans broncher depuis pas mal d'années .



Moi aussi je l'ai installée come çà il y a plus de 10 ans, et pour tenir , çà tient! çà c'est du costaud! dommage que je ne puisse pas utiliser l'embase pour la lulu.

[chtiteastro]

J'ai trouvé une platine et des anneaux AMD qui iront sans aucun doute mais 105 et 149 euros! Gloups!C'est sur la boutique la plus proche de chez moi (3h aller retour!) . Je vais risquer de commander ailleurs...

[Club Astro Antony]

J'ai trouvé une platine et des anneaux AMD



ADM





(AMD, c'est un fabricant de circuit intégrés)

[chtiteastro]

ADM





(AMD, c'est un fabricant de circuit intégrés)



Mince alors, j'avais quand même le tiercé dans le désordre!

Le pire c'est que j'ai lu ton post 3 fois avant d'arriver à distinguer AMD et ADM, et même là, il faut que je m'applique et que je vérifie pour les recopier! Je crois que çà s'appelle de la dyslexie! Pourrez-vous jamais me pardonner?



NB: tu pourrais éventuellement ajouter un "s" à "circuit" ou en ôter un à "intégrés" , ou pas: "errare humanum est":rolleyes:

[chtiteastro]

j'ai trouvé une petite annonce dans le grenier qui me semble pouvoir convenir, même si la longueur de la platine est de 46 cm, (mon tube fait 33.5). Qu'en pensez vous?

http://www.webastro.net/petites_annonces/anneaux-de-guidage-diam-125mm-montes-sur-platine-adm_42802.htm
