Encore une chaise astro

[AZtro]

Salut à tous,



Comme beaucoup mes doigts ayant subit moultes pincements avec ma chaise de repassage qui de plus ne permet pas d'observation au raz des pâquerettes avec un dobs, je me suis mis moi aussi à la réalisation de ma chaise astro.



Je me suis donc fait une chaise "best of" compilation de 2 modèles:

la celebrissime cat'sperch chair





et une moins connue mais très sympa la gondwana chair:

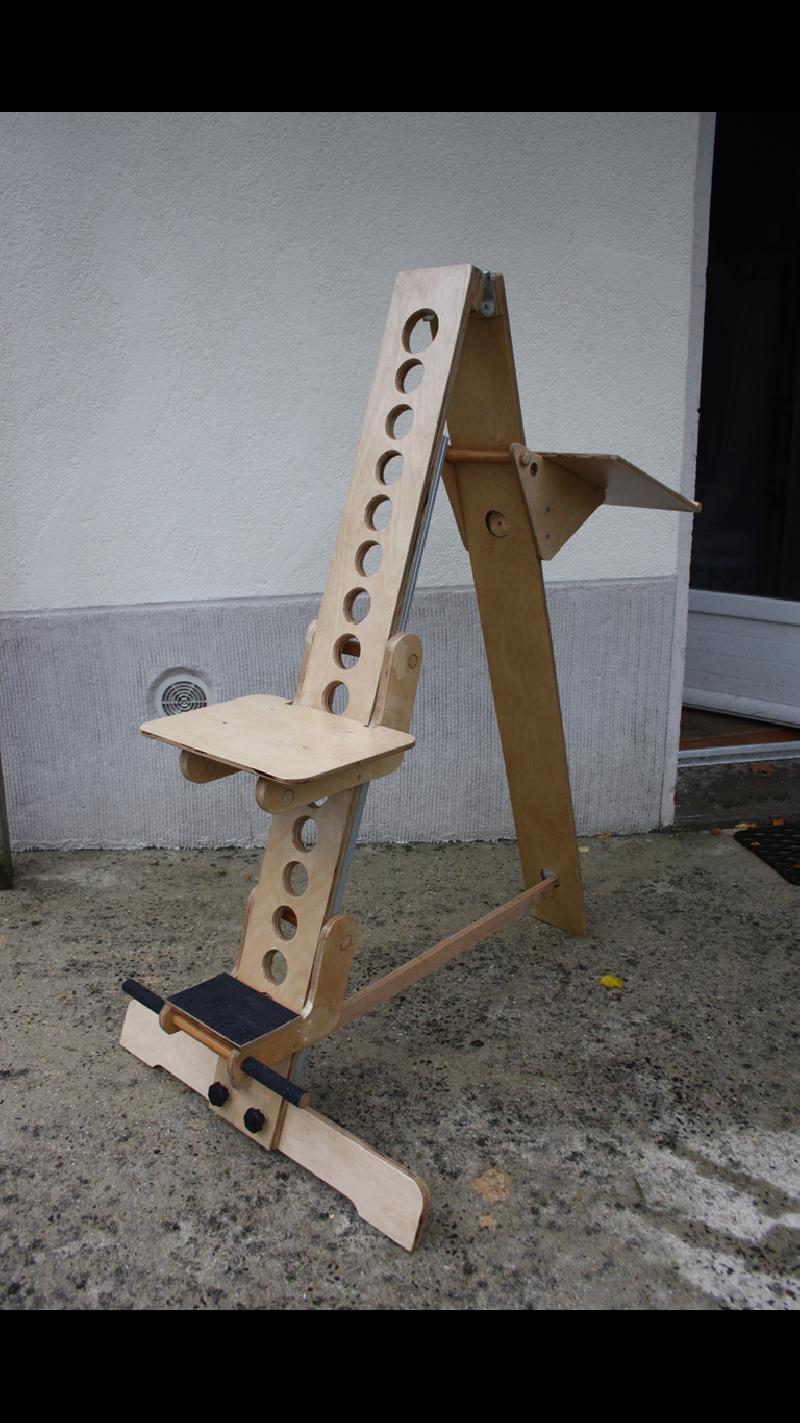

et voici le résultat de ce mélange: on pourrait l'appeler la cat's wana chair





Quelques caractéristiques:



Réalisée en CP de bouleau 18 mm sur l'avant et 15 mm sur la jambe arrière, 2 renforts en alu sur le support de l'assise pour plus de rigidité. largeur 15 cm ( 70 cm pour le pied ) hauteur 1.40 m, 3 couches de vernis marine.



15 positions je peux atteindre un oculaire situé à 1.90 m au zenith



Poids 10 kg avec la tablette arrière c'est pas light mais comparéaux 5.5 kg de la précédente beaucoup moins pratique ça va.

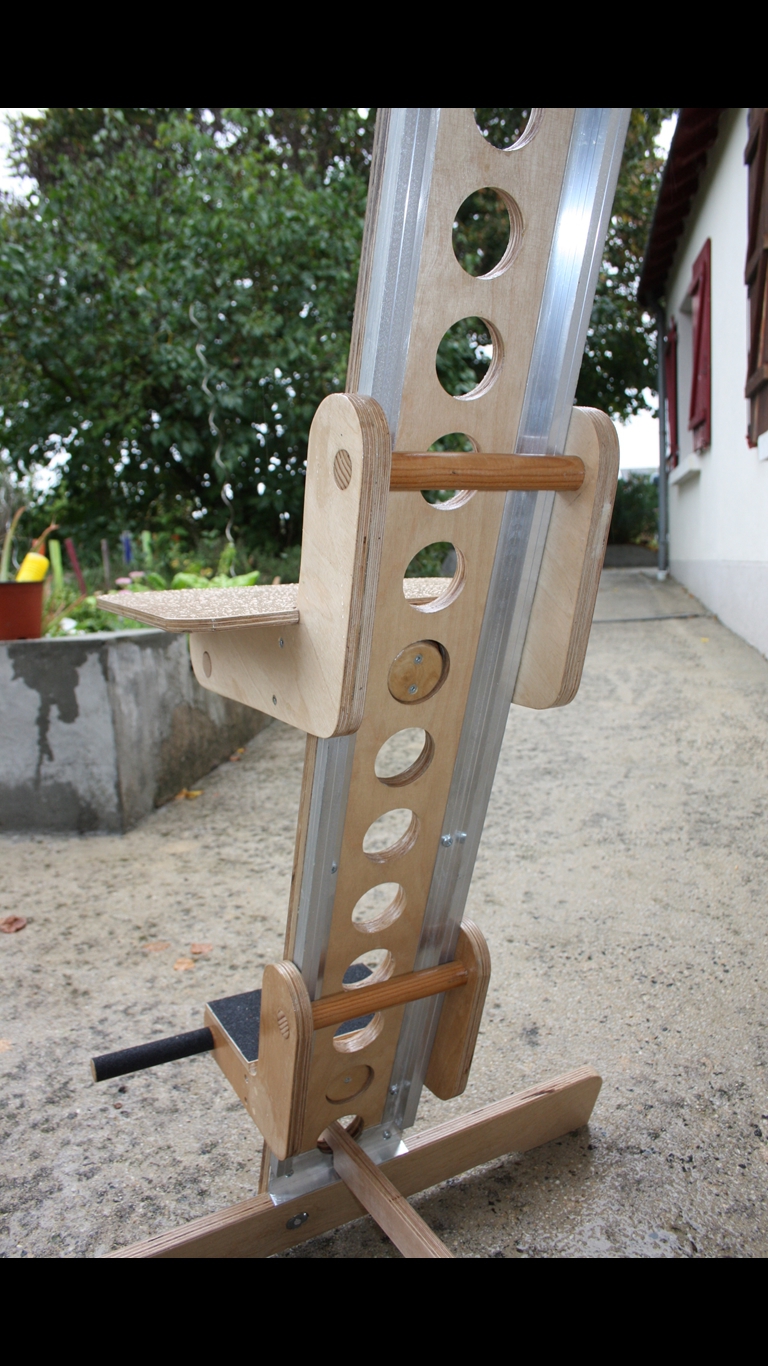

une vue sur le système de positionnement de l'assise, plus simple a réaliser que le système classique de crémaillère .



Manque plus que le petit coussin pour amener la petite touche "luxe" à l'ensemble .



Si ça peut vous inspirer dans une future réalisation.

Modifié 29 septembre 2017 par AZtro

[Great gig in the sky]

Une belle réalisation.

Manquent plus que le coussin effectivement et l'emplacement pour la boisson qui ravigote ...

[Gildas974]

superbe réalisation en effet ! Avec le temps on s'aperçoit que la chaise fait partie des accessoires à ne pas négliger pour l'astro...

[Norrin radd 77]

Salut



Bravo , très belle réalisation



Génial le coup de la rondelle en bois qui s'emboite



Très bon ciel a tous

[pascvale13]

Hello Aztro,

J'adore,

c'est le genre de bricolage qui ne plait car tu as assimilé le meilleur des deux chaises

Pas mal le pupitre, je note aussi le système de blocage avec un unique trou et manchon de bois, plus simple a réaliser que le système à double trou

Cordialement

Pascal

[skat44]

Salut Franck,elle est beeeellllle . Pause un copyright car je vais surement pompé.Au niveau poids encombrement(voiture) ,c'est comment ?

[Toutiet]

Salut Franck,elle est beeeellllle . Pause un copyright car je vais surement pompé.Au niveau poids encombrement(voiture) ,c'est comment ?

Tu ne lis donc pas les messages...?

[AZtro]

Merci à tous,



Je n'ai rien inventé, juste trouvé (à mon sens) le bon compromis entre pas mal de choses vu par ci par la.



Skat, coté encombrement elle fait 1.40 m de long c'est pas très compact mais sur la banquette arrière ça passe le poids 10 kg tout compris la aussi on est pas dans l'ultralight (mais c'est le poids de la cat's perch)



Dessinateur, n'étant pas des plus grand et comptant passer d'ici à 2 ans sur un 400 il me fallait une chaise capable de me mettre confortablement à l'oculaire jusqu'au zénith, et pour ça elle remplit le contrat.

j'estime à une petite vingtaine d'heures le temps de réalisation.



Effectivement Great faut que je trouve ou installer le porte gobelet ou sinon sous le siège y'a la place pour un tiroir et 2 canettes

[skat44]

[/b]

Tu ne lis donc pas les messages...?



Bonjour,

J ai lu rapidement, J étais pressé de féliciter mon ami !

[zombuy]

Bonjour

l'alu en renfort c'est du tube ou de la cornière (sur la photo j'ai l'impression que c'est de la cornière mais ca me semble bizarre



En tout cas super réalisation 🙄

[le Nordiste]

BRAVO ! Joli le coup de la rondelle en tant que blocage ; cela donne moins de réglages possibles mais

un peu de compression/extension du dos cela doit passer ; surtout quand on voit la difficulté à répéter une crémaillère régulière.



Pour le lutrin, il faut quitter le siège ou j'ai raté quelque chose ?

[chatbleu54]

Superbe, que de bonnes idées !

[AZtro]

Bonjour

l'alu en renfort c'est du tube ou de la cornière (sur la photo j'ai l'impression que c'est de la cornière mais ca me semble bizarre



En tout cas super réalisation 🙄





Merci à vous tous pour vos commentaires

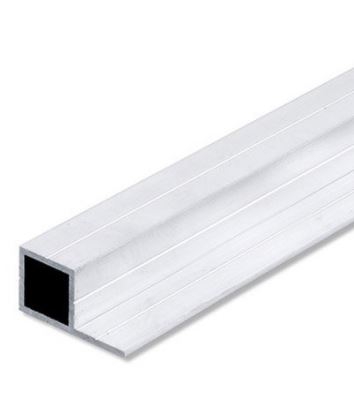

Pour le profil alu de renfort il s'agit de celui ci

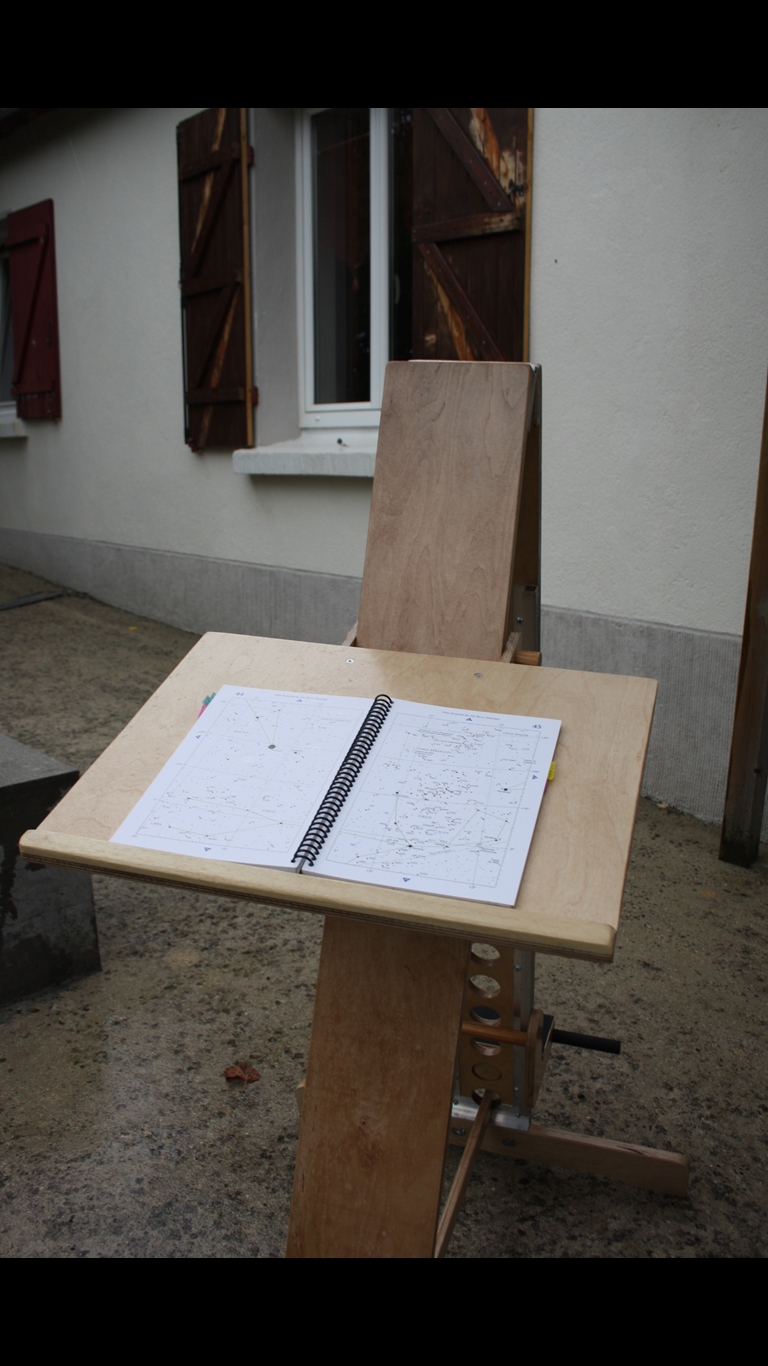

Pour le "lutrin-pupitre", il est en poste a l'arrière 2 positions de réglage de l'inclinaison, il a 2 fonctions:

la principale, poser le sky atlas ou tout document destiné au repérage des objets à observer, la deuxième je m'en sert pour dessiner quand je suis debout à l'oculaire.



En position assise le pupitre imposant serait plus une gène qu'autre chose, je lui préfère ma planche à dessin.

[Lennyboy]

Merci à vous tous pour vos commentaires

Pour le profil alu de renfort il s'agit de celui ci







Pour le "lutrin-pupitre", il est en poste a l'arrière 2 positions de réglage de l'inclinaison, il a 2 fonctions:

la principale, poser le sky atlas ou tout document destiné au repérage des objets à observer, la deuxième je m'en sert pour dessiner quand je suis debout à l'oculaire.



En position assise le pupitre imposant serait plus une gène qu'autre chose, je lui préfère ma planche à dessin.



Cette chaise est vraiment bien. Si tu en as les plans avec la liste des fournitures nécessaires alors je suis preneur.

[pap]

Belle réalisation !

Merci pour le partage, en effet c'est tentant de se lancer dans une réalisation similaires.

[AZtro]

Cette chaise est vraiment bien. Si tu en as les plans avec la liste des fournitures nécessaires alors je suis preneur.



Merci,



Dès que je trouve un peu de temps, je réalise un petit pdf avec cotation et explications de fabrication.

[sixtyhate]

Bonjour !



Cette chaise est en tout point parfaite : assise relativement basse à raz les pâquerettes, très haute pour un grand Dob au zénith, et pupitre à atlas/dessin ! Tout ce dont j'ai besoin Bravo !



C'est où qu'on peut passer commande?

[jipé84]

Merci,



Dès que je trouve un peu de temps, je réalise un petit pdf avec cotation et explications de fabrication.

J'avais en projet de faire de même: un chaise..

depuis le 5 octobre as tu eu le temps de faire un croquis avec des cotes, qualité des bois etc

je suis receveur à 100%

bravo

[androméde55]

Tres belle realisation

[AZtro]

J'avais en projet de faire de même: un chaise..

depuis le 5 octobre as tu eu le temps de faire un croquis avec des cotes, qualité des bois etc

je suis receveur à 100%

bravo



Salut, merci pour vos retours, je suis en congés cette semaine un peu de bricolage à la maison, mais je vais essayé dégagé du temps pour vous donner les informations essentielles à la réalisation de la bête.



Allez, avant vendredi je vous donne tout ça .



Franck

[AZtro]

Grrrr, le pdf est prêt mais je ne trouve pas le moyen de l'insérer dans mon message



il est importé dans WA mais après je sèche





Franck

[chatbleu54]

http://www.webastro.net/forum/showthread.php?goto=newpost&t=152685



Voir ici.

[AZtro]

J'y suis allé mais je n'ai pas ces sous menus, aller en "mode avancé" ok->Options supplémentaires ok ->fichiers attachés: la j'ai pas cette étape



Visiblement ça dépend des posts, sur celui ou il y a l'explication, quand je fais répondre l'option apparaît, mais par sur d'autres messages a la place j'ai "suivi des discussions"



Tout en bas dans règles de messages ça me dit que je ne peux pas envoyer de pièces jointes :cry:



Bizarre ?

Modifié 27 octobre 2017 par AZtro

[AZtro]

Bon on verra ça demain, sinon je peux envoyer par mail aux interessés



A +

[chatbleu54]

Ah flûte, moi non plus, je viens d'aller voir sur mon ordi !!!

[chatbleu54]

Bien reçu le pdf, merci encore !

[AZtro]

Ah flûte, moi non plus, je viens d'aller voir sur mon ordi !!!



De rien, en attendant de trouver la solution pour l'inclure dans me topic, n'hésitez pas à me contacter en MP

Modifié 28 octobre 2017 par AZtro

[JMDSomme]

Super chaise, je m'en inspirerais sans doute !

avec un support pour la bouteille de vieille prune !

[AZtro]

Super chaise, je m'en inspirerais sans doute !

avec un support pour la bouteille de vieille prune !



Tu n'es pas le premier à faire cette suggestion, il va falloir que j'y réfléchisse , merci pour ton passage.

[AZtro]

ça y est c'est réparé , mais le fichier est trop gros pour être posté sur le topic.
