fabrication pied colonne lourd

[vigon]

suppression

Modifié 29 septembre 2017 par vigon

[BGI]

Bon, tant pis ...

[Great gig in the sky]

C'est bête ,on aurait pu avoir un sujet intéressant ...

[vigon]

je reviens sur le sujet; j'ai des photos à intégrer mais en cliquant sur "insérer une image" soit rien n'apparaît soit seulement le lien...



nouvel essai et ce coup ci c'est ok



donc le début, un pied colonne lourd, pas cher, pour poste fixe mais qui peut être déplacé.



je voulais quelque chose d'esthétique, ça commence avec un pot de fleur en promo à 8.39€ et de diamètre 49cm :

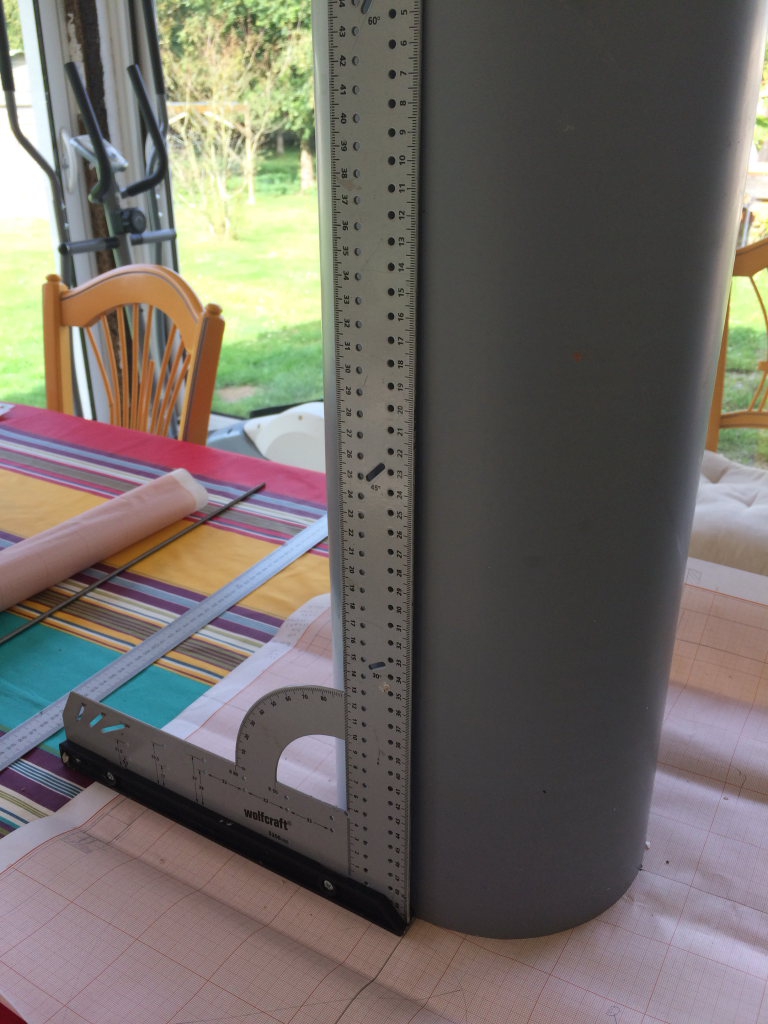

un tube de PVC de diamètre 20cm mais j'ai dû acheter 4 m pour 39 €; pour couper droit le morceau de 120cm, enrouler une bande de papier qui se recouvre parfaitement une fois le tour fait et coller au scotch :





ensuite pour que le pot serve de base, il faut découper le fond au diamètre du tube PVC et percer sur les côtés à 12cm et 35cm du bord et à 90° des trous de diamètre 5mm



ces trous serviront à fixer le pot de fleur sur le tube PVC à équidistance pour que le tube soit bien vertical par rapport au pot.

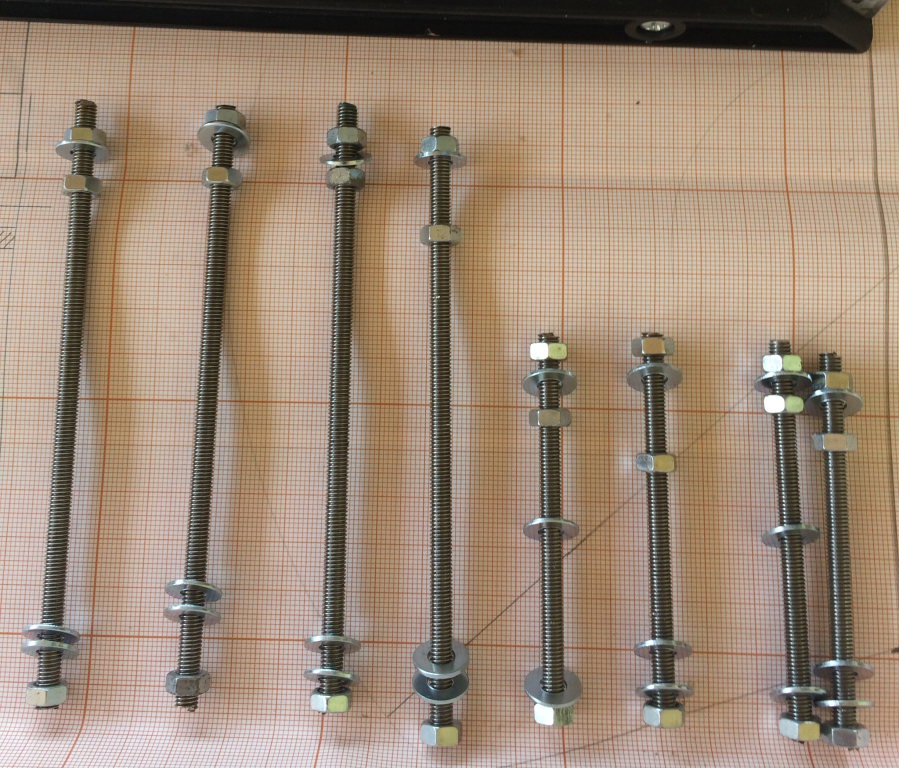

une tige filetée de diamètre 5mmx1m en inox (3.50 €) qu'on découpe + rondelles et écrous



on effectue les perçages correspondant dans le tube PVC

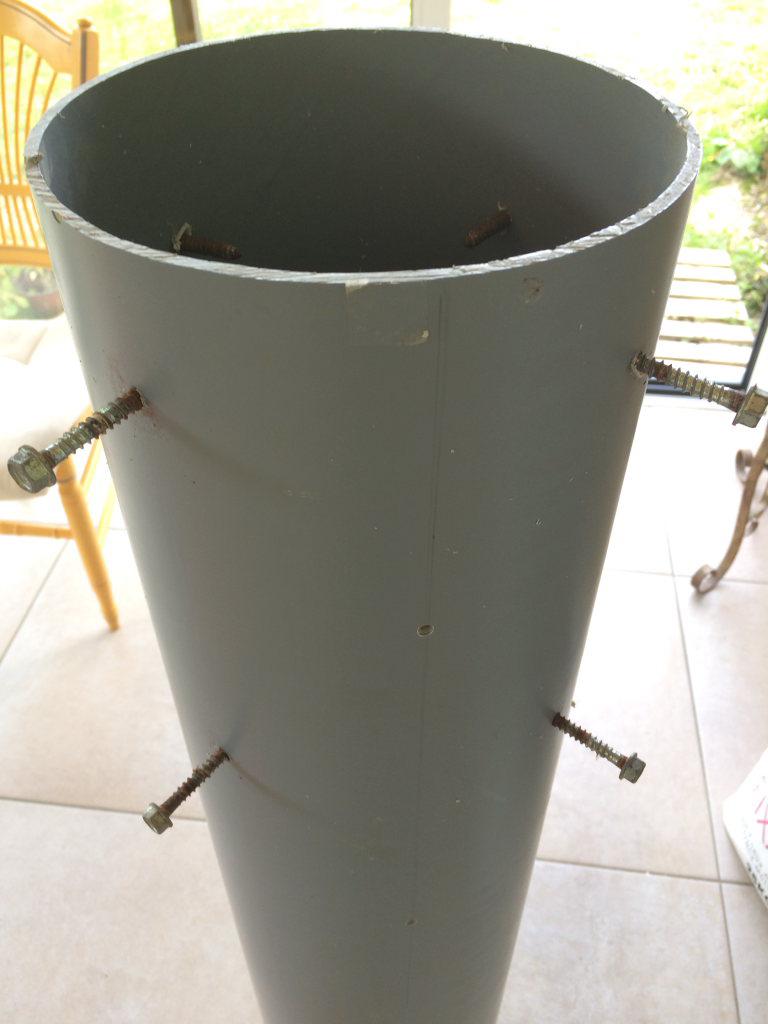

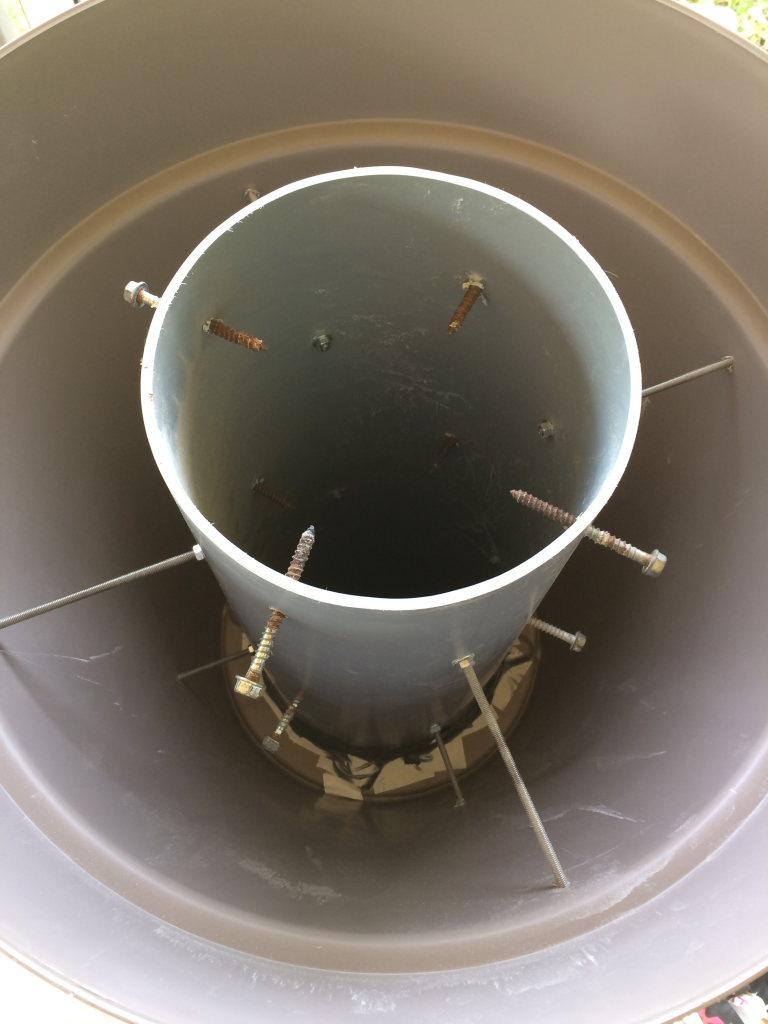

j'en profite pour fixer des vis de récupération sur le tube PVC en prévision du coulage du béton



et fixe les tiges filetées sur le tube pour y accrocher le pot de fleur

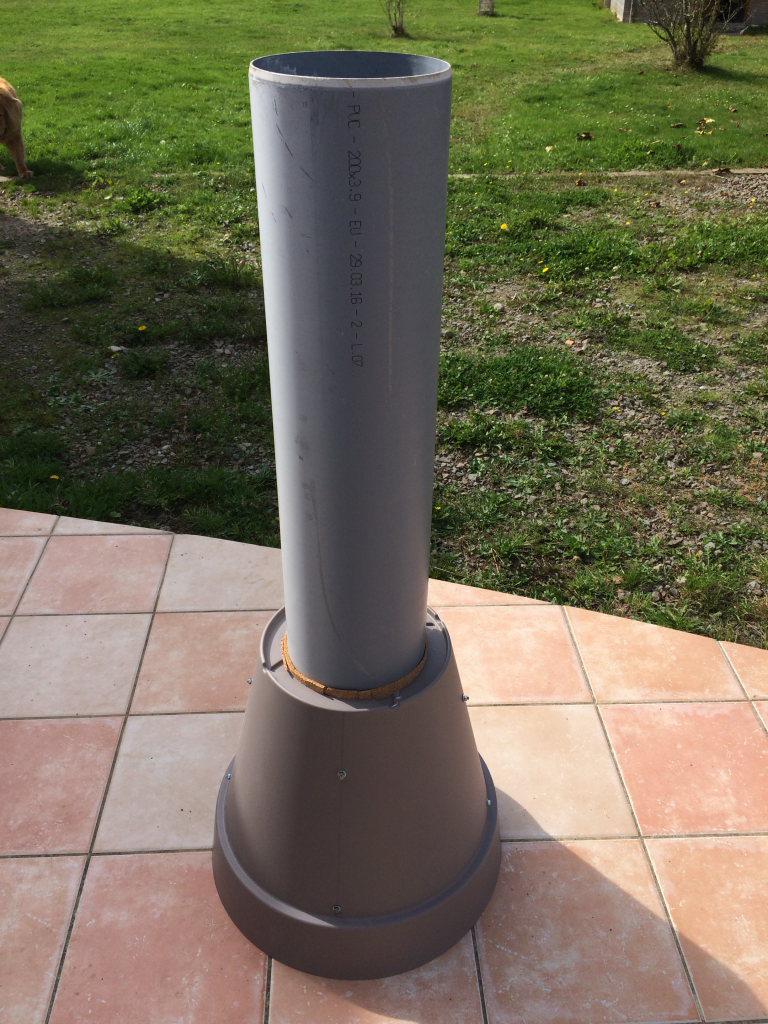

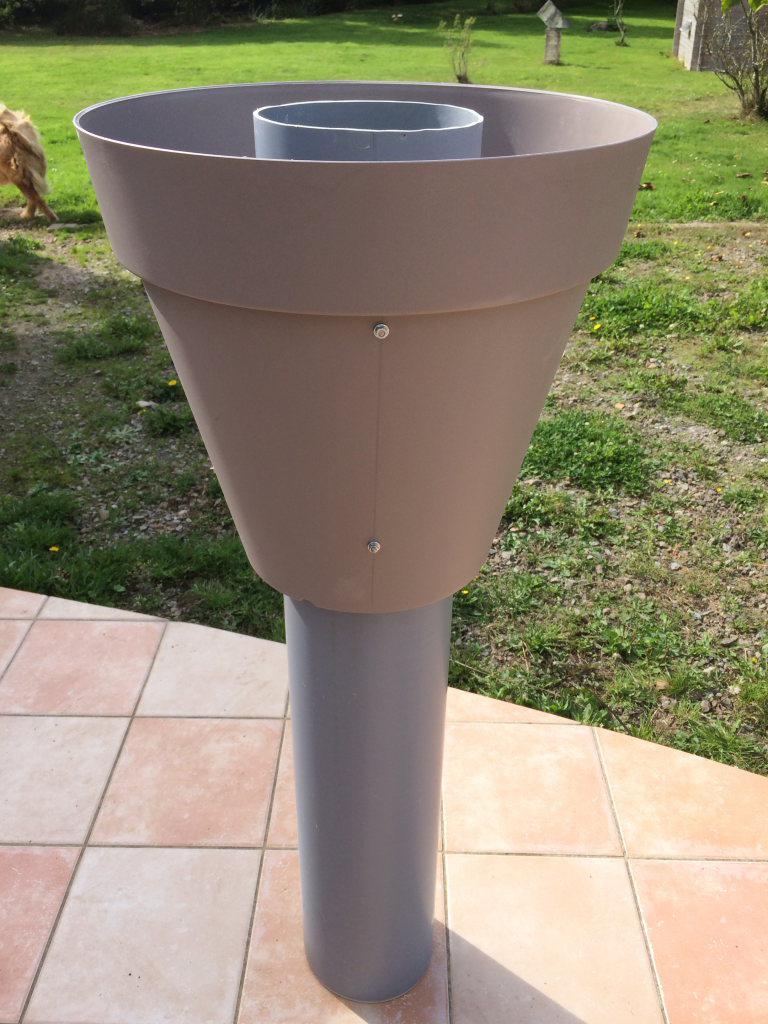

ça donne ça



et je bouche avec du chatterton la liaison pot/ tube

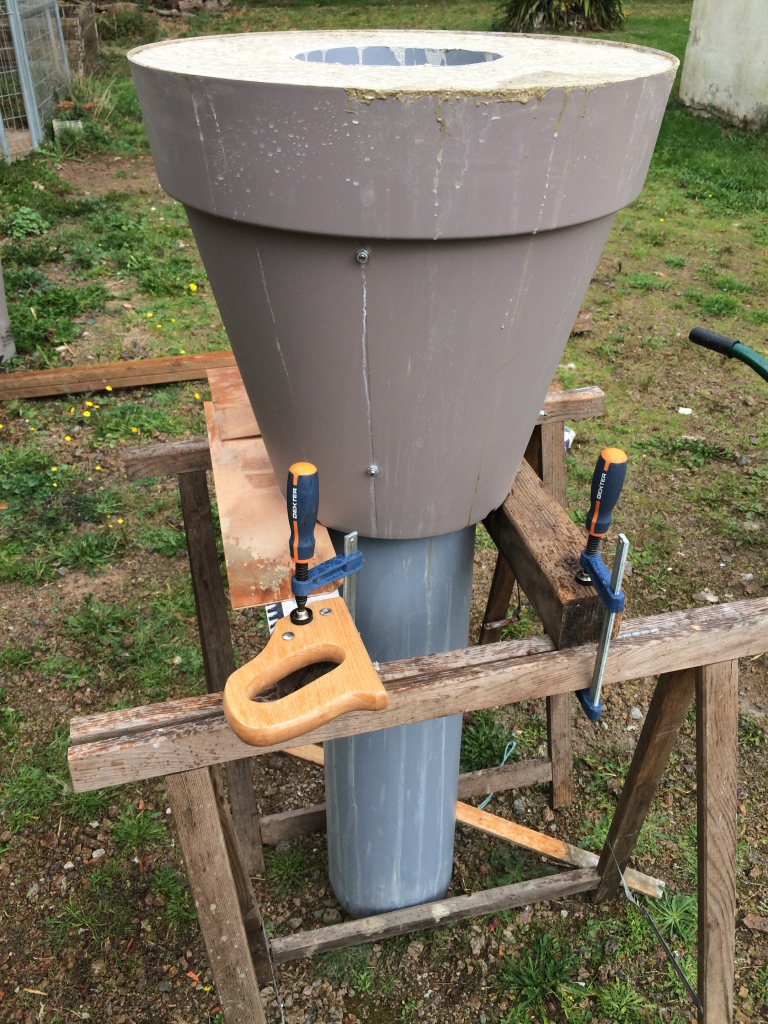

et voilà

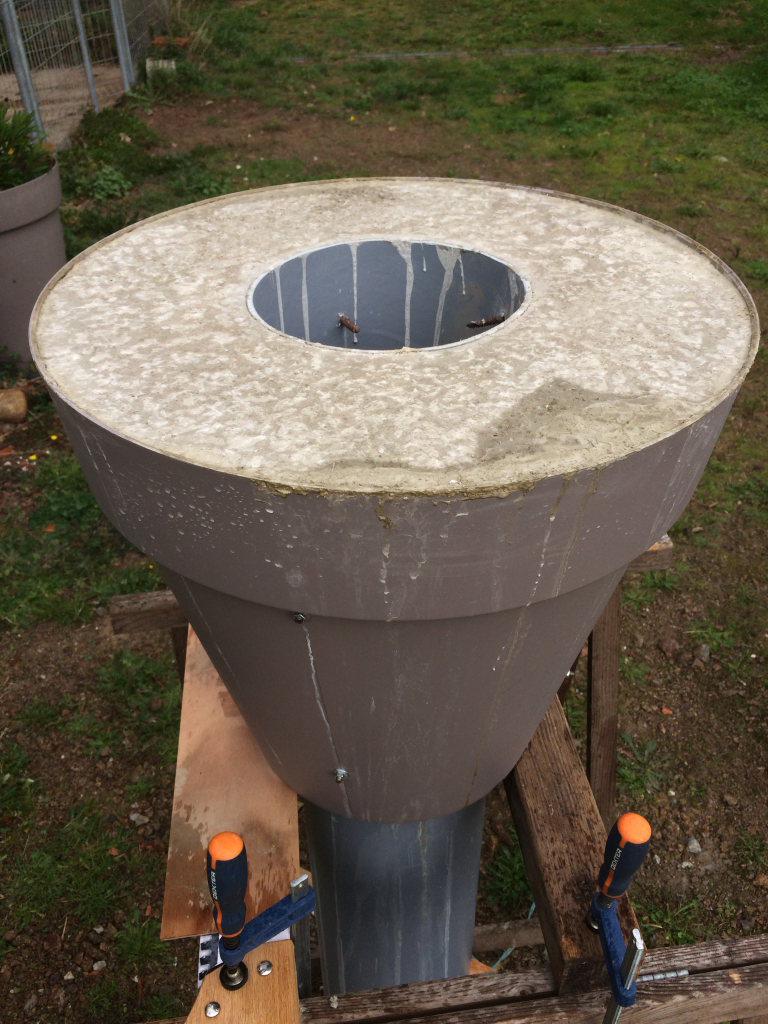

coulage du béton prêt à l'emploi fibré( 2 sacs de 30kg pour 20 €)





la suite au prochain épisode

Modifié 29 septembre 2017 par vigon

[Séb65]

Essaye http://www.hostingpics.net c'est simple d'utilisation, après upload de la photo tu copies simplement le lien dans le forum

[astro-sam]

Ça m'intéresse aussi, au cas où...

[Guilaume]

je vais revenir sur le sujet; j'ai des photos à intégrer mais en cliquant sur "insérer une image" soit rien n'apparaît soit seulement le lien...quid?



ex:



Dans constellia/ma gallerie tu selectionnes ton image. Tu auras un lien à coller.

Sinon, dans mode avancé, insere8des images de constellia.

[gehelem]

Salut

Ouuuuh ça me plait bien ça!

Je m'abonne

[mbnb24]

Salut

Jenecomprends pas pourquoi la colonnen est pas coulée en même temps que le plot ?

[banjo]

Peut-être pour mettre les tiges filetées qui supportent la monture et couler le béton dans l'autre sens.

Mais quid de la dilatation du Pvc entre les 2 couches de béton ?

Paul

[Fred_76]

Bien, le béton fibré pour éviter les armatures.



Par contre le PVC va vite vieillir et ne sera plus très beau à voir dans 2 ou 3 ans...

[eric l]

Non il aura toujours le même aspect .

J'ai eu une colonne de 25cm de diamètre coulée dans une buse pvc alvéolée, c'est pour les très hautes pessions, pendant plus de 10 ans ...

[vigon]

à l'envers effectivement pour remplir de béton. la pression du béton tout autour donne un ensemble avec la bonne forme.



le pot fait 1/3 de la hauteur totale



le tube sera rempli soit, de 40cm de béton fibré+40cm de sable+40cm de béton fibré pour sceller la platine support de la monture ou en totalité de béton fibré.

la platine est l'élément le + cher, 265 € chez SkyMeca



l'ensemble colonne sera peint en blanc pour l'esthétique

[gehelem]

bonjour à tous,



Question :

Quel type de monture et d'équipement tu comptes percher là-haut ?



Gilles.

[vigon]

la monture qui va aller dessus est une AZ EQ6 + une WO GT81 et sa lunette guide + matériel photo

j'ai la chance d'avoir un poste fixe dans le jardin avec toît roulant.

le tout est piloté par Prism V10.

j'ai eu par le passé une monture VMA 200 pilotée par MCMT que j'ai vendue à Alain Maury au Chili et toutes sortes de tubes optiques

je suis revenu à une config minimaliste

le pied est largement dimensionné, les vibrations qui mettent du temps à s'amortir c'est pénible....

[vigon]

la suite..

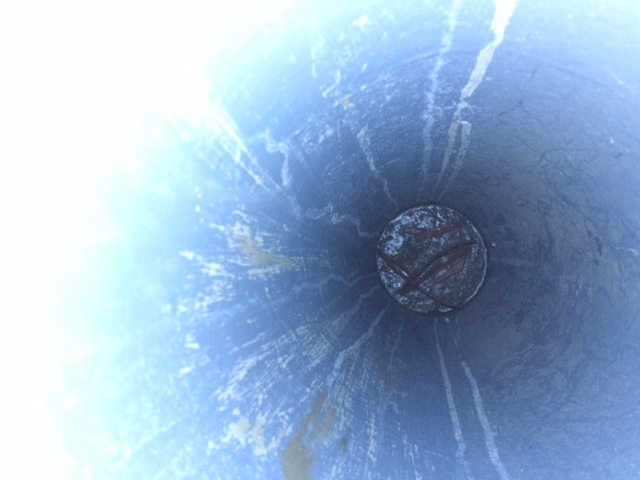

coulage de béton flbré sur 30cm au fond du tube

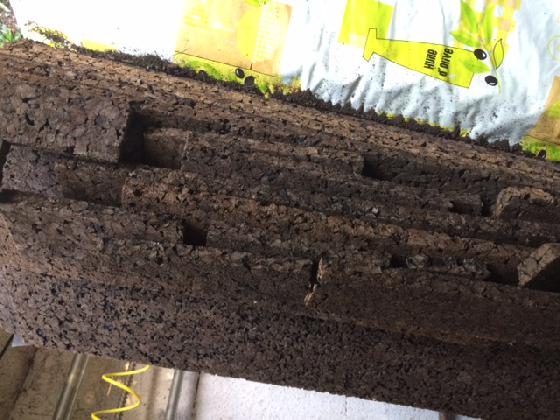

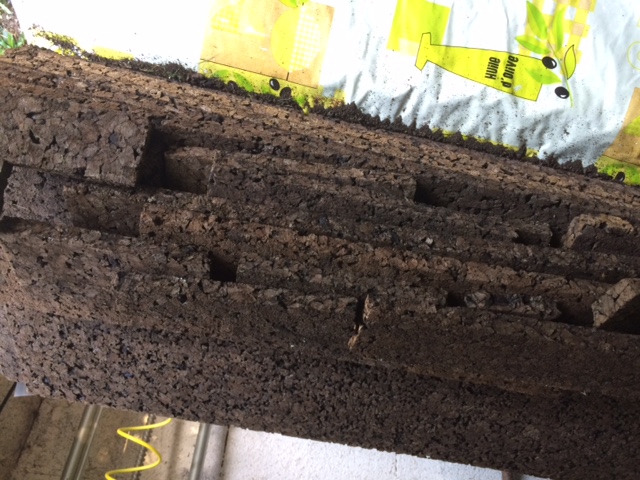

remplissage avec des restes de liège émiettés et tassés

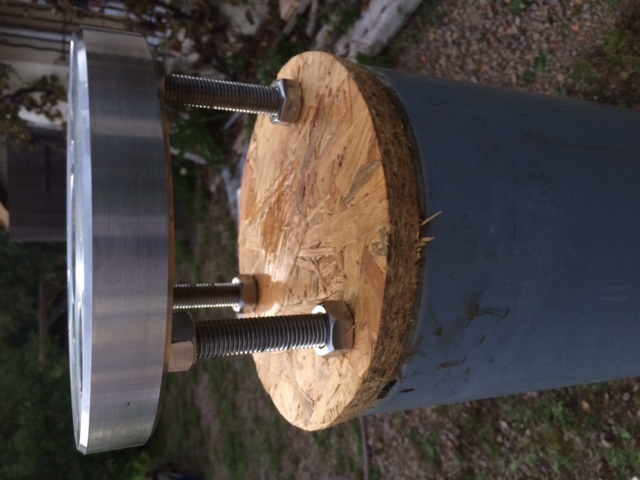

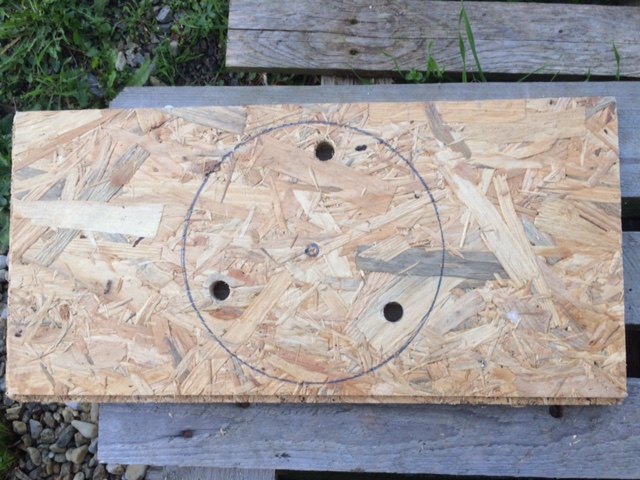

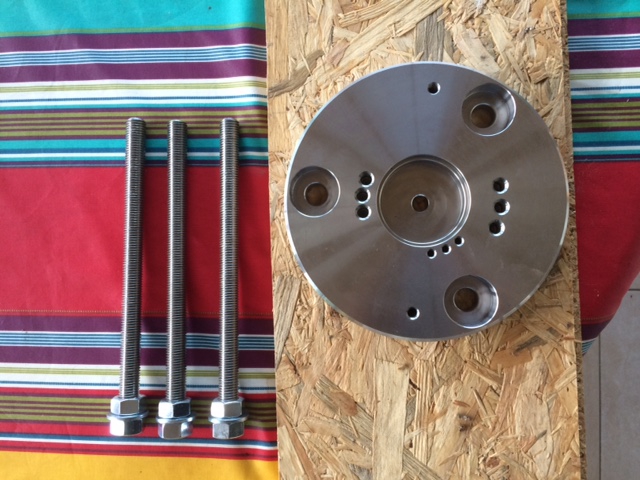

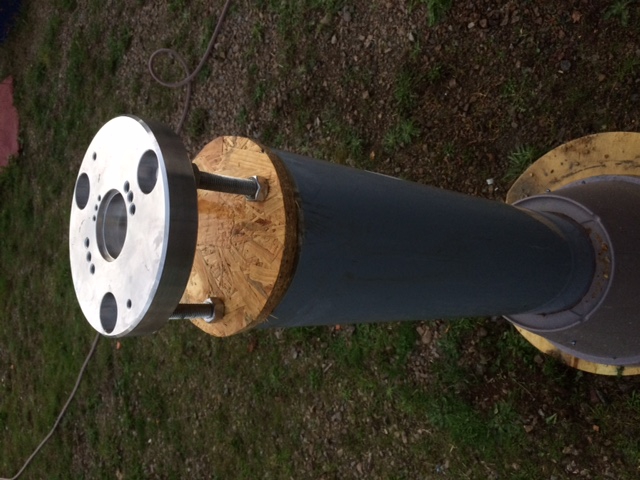

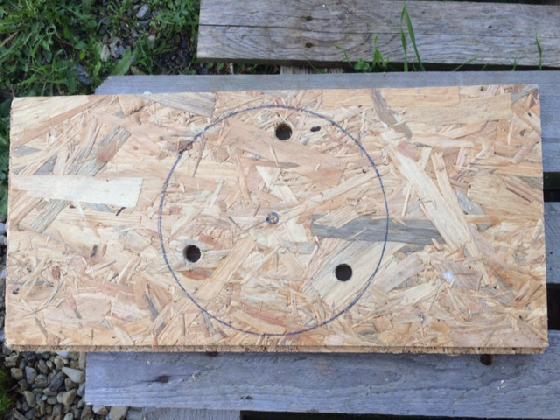

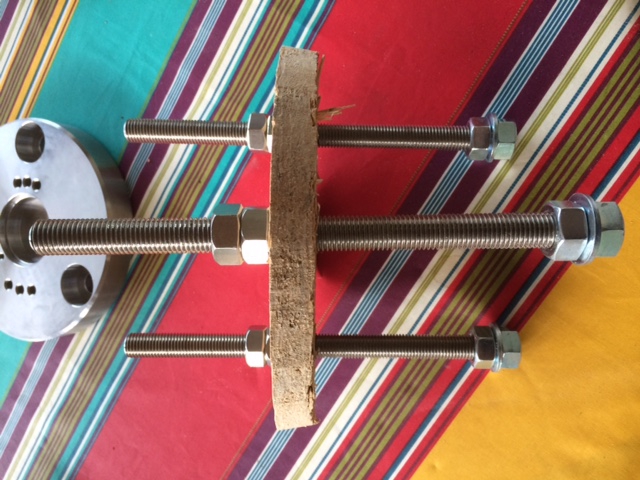

préparation pour l'installation de la platine









insertion des tiges filetées dans les 30 cm supérieurs remplis de béton fibré





[pierrealexandre77]

Ca mérite un petit post sur www.observatoire-amateur.com



:)

[doub67]

Bonjour,



le sujet m'intéresse également, quel dimension fait le pot de de fleur?

Pourquoi y mettre du liège?

Merci

[gehelem]

+1 pour le liège: pourquoi ???

[Petitprost]

Bonjour ,



J'ai installé cette platine Slymeca cet été sur une colonne béton et ce n'est que du bonheur ...

[Moot]

Pourquoi y mettre du liège?

Pour amortir les vibrations, je pense.

[maire]

Il y a très longtemps, dans une très lointaine galaxie... je m'étais servi d'un tuyau d'égout (l’avantage c’est que c'est déjà du béton...), des fondations, des fers à bétons, des tiges filetés inox pour y mettre la monture et en avant...

[vigon]

le pot de fleur fait 49cm de diamètre



le liège, c'était pour combler entre le fond du tuyau rempli de béton et le l'extrémité supérieure remplie de béton et avoir quelque chose que je puisse déplacer.



j'avais ça sous la main...ça aurait pu être des billes de polystyrène...



on peut également combler avec du sable sec pour ajouter de la masse et donc de l'inertie pour amortir les vibrations.



j'ai également un pilier en tuyau en béton de 30 cm de diamètre pour fixer une grosse monture (celle que j'avais a été vendue et est partie chez Alain Maury au Chili).

tout est ferraillé avec environ 2m3 de béton sous terre.



là mon projet était d'avoir une colonne stable que je puisse placer où je veux.

[vigon]

la suite..

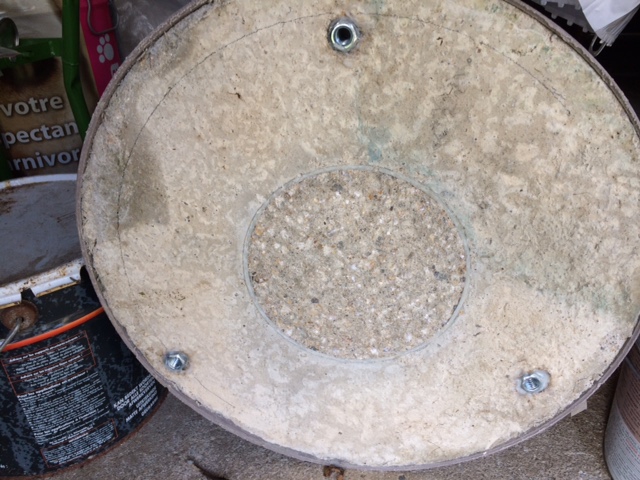

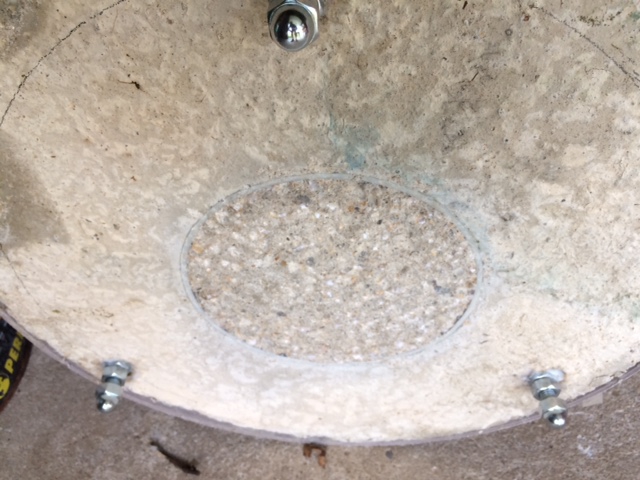

le fond de la colonne avec des écrous hexagonaux de 40mm de long insérés



si j'y avais pensé lors du coulage du béton... je n'aurais pas eu besoin de percer et coller avec de la colle "ni clous ni vis"

séchage 24h

Modifié 22 octobre 2017 par vigon

[vigon]

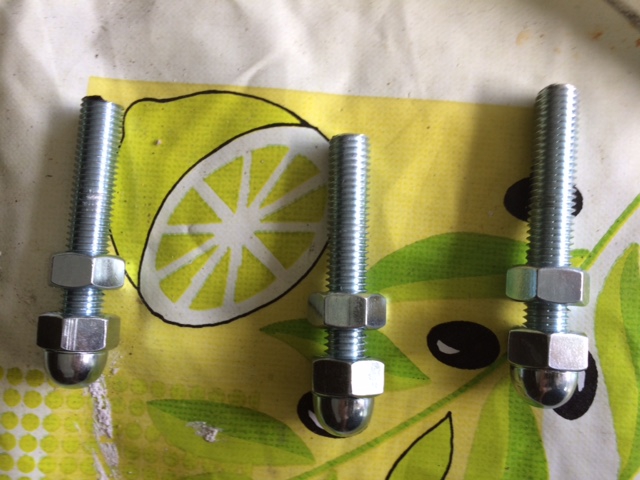

les vis :

une tige filetée de 12mm de diamètre, 3 écrous de 12mm et 3 écrous borgnes collés sur chaque tige découpée à la meuleuse (85mm de long chacune)



une fois installées :

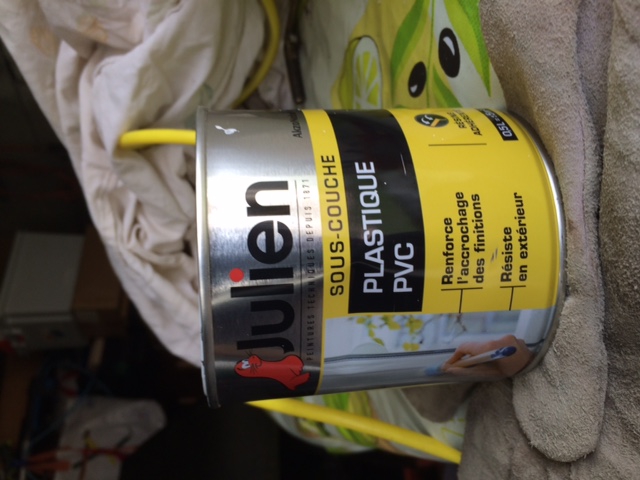

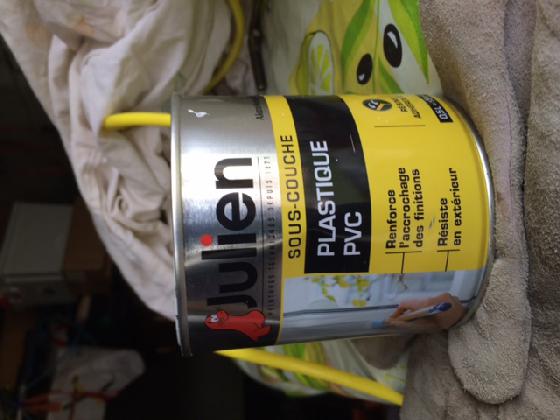

la peinture de sous couche:

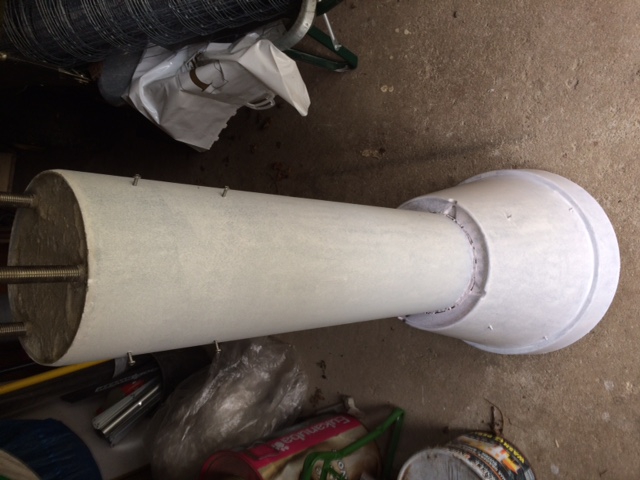

et la colonne avec la 1ère couche de peinture d'accroche

[gehelem]

Salut

Un petit up pour savoir où en est ce projet, retour d'expérience, etc...

Merci beaucoup





[doub67]

up aussi

[doub67]

Encore up, il est jamais trop tard😆
