TeenAstro une motorisation DIY

[FS2]

Salut,



Ce fil est très long!



Pour vous simplifer la tache Fred a fait un super FAQ:

https://groups.io/g/TeenAstro/wiki/7591



Après plusieurs mois d'une version dérivée de ONSTEP, pour obtenir un FS2 nouvelle generation.

Pour avoir des informations détaillées sur le projet: voir ici: https://groups.io/g/TeenAstro



Message original:

j'aimerais savoir si il y a des interessés. par un kit. L'idée serait de fournir un kit avec Teensy préflashé, un lot de composant et un boitier en aluminium avec les faces avant et arrière percées. Le boitier fera 130mm par 100mm.

Et cerise sur le gateau le pilotage d'un porte occulaire est inclus

Charles

Modifié 20 avril 2023 par FS2

[gehelem]

Slt

Pourquoi pas...

Quels drivers ?

Budget environ ?

Gilles

[banjo]

+1

Pareil que Gilles

Paul

[FS2]

les drivers ce sont des TOS-100s



http://www.watterott.com/de/TOS-100-Arduino-Stepper-Driver-Shield

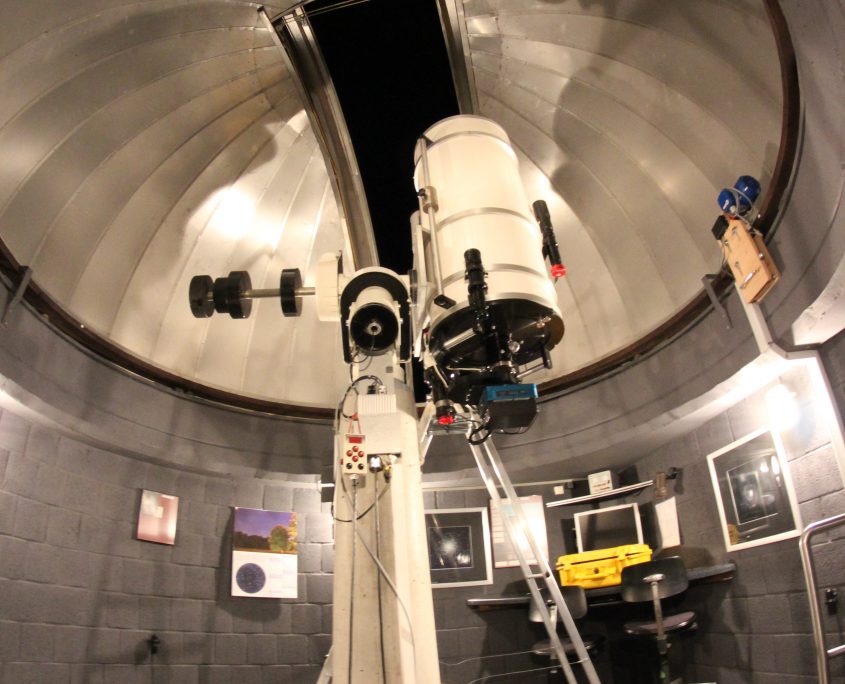

avec ces drivers j'ai pu piloter un T400 sur une grosse monture allemande.



Pour moi c'est nettement mieux que les TMC2130 ou TMC2100. Le courrant en mode GOTO est plus elevé qu'en mode suivi.



Pour la raquette c'est un wii nunchuck . Attention il faut utiliser les originaux nintendo car les clones sont pourris.



Charles



question budget:

plus de 150€ moins de 300€

Modifié 18 novembre 2017 par FS2

[FS2]

Ce qui m'interesse c'est un truc que M. Toutlemonde peut facilement souder, monter et utiliser. Pour le projet ONStep sans un BAC+5, un bon niveau d'anglais des connaissances en Arduino et en moteur pas à pas sont absolument necessaires!!



Deplus je cherche à faire un kit qui soit pratique, solide et fiable. J'ai fait certain choix qui augmente un peu la facture mais faut savoir ce qu'on veut. J'ai utilisé une FS2 pendant des années avec grande satisfaction, les fonctions qui m'ont manqué sont le retorunement de monture supporté en Natif et la fonction Park.



voici le boitier:



https://www.bopla.de/fr/technique-de-boitiers/product/alustyle/alustyle-1230-profiles-de-boitier.html



Au niveau du guidage, j'ai fait l'impasse sur les relais ST4, les pilotes ascom gerent très bien cela pourquoi rajouter un cable...



Je suis aussi très sceptique concernant l'option Wifi, certe cela parait astucieux d'utiliser un smartphone pour remplacer la raquette mais cela ne semble pas coller avec ma pratique de l'astro.

Quel est votre avis ou experience?



Charles

Modifié 8 octobre 2017 par FS2
ortho

[gehelem]

oups, merci pour l'effort, mais là ça va faire un peu cher pour moi...

Pardon...

Mais merci pour l'initiative !

Gilles.

[FS2]

pas de souci

[FS2]

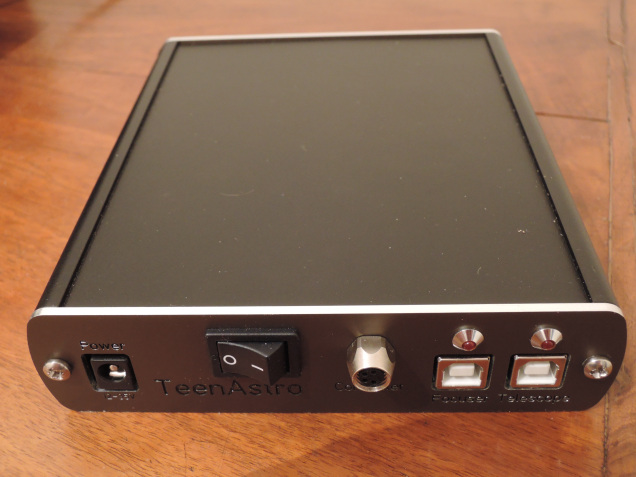

Voila j'ai avancé dans ce projet





Le boitier est un bopla 1300



Charles

Modifié 18 novembre 2017 par FS2

[Invité]

Mince je n'avais pas vu ce sujet à son lancement.



Ca m'interresse pour piloter une vixen SPDX.....

[FS2]

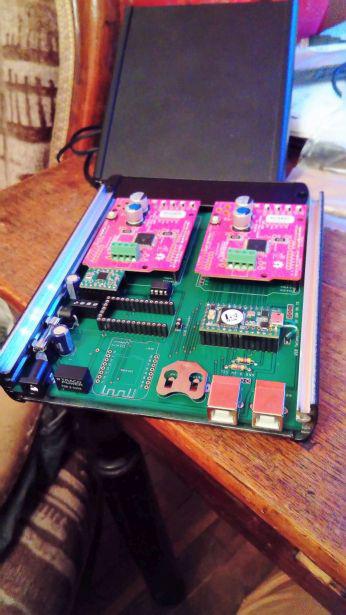

Voilà ca commence à avoir de la g....





plus de photo ici

[FS2]

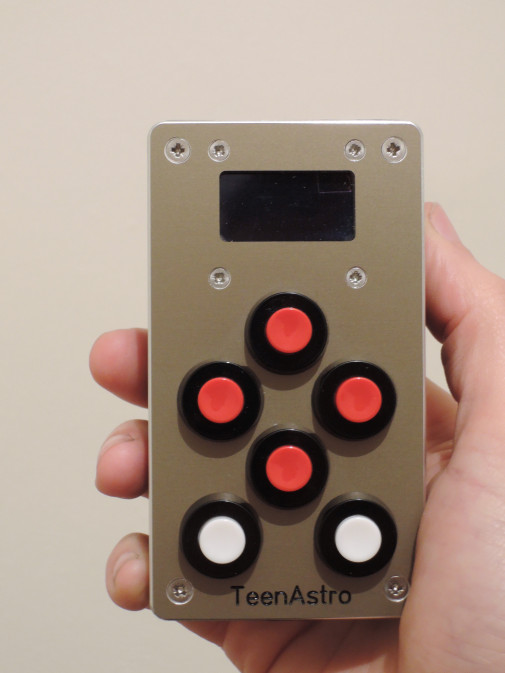

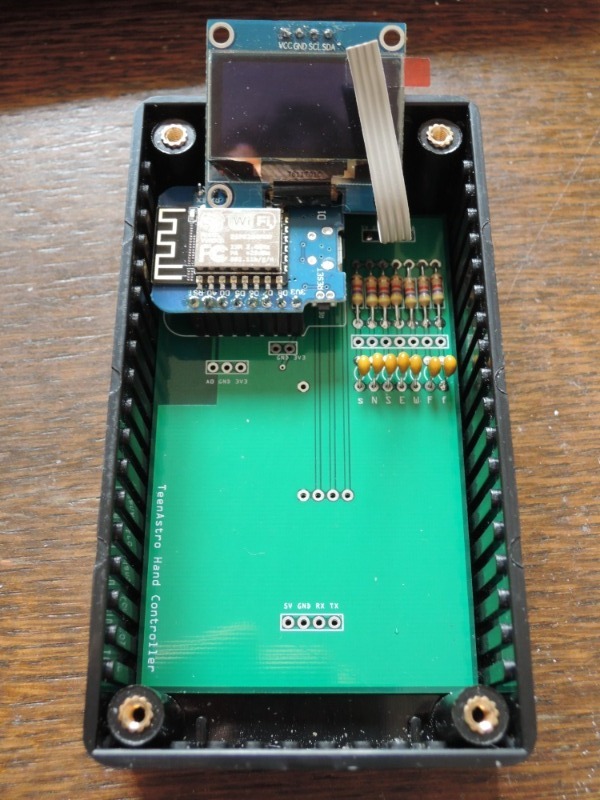

Maintenant je m'attaque à la raquette.



[gehelem]

Bravo: le boitier est effectivement superbe

[Invité]

Je pourrais être également intéressé, mais dans ce domaine, la concurrence est rude.

[FS2]

Oui il y a du monde mais avec cette finition il y a beaucoup moins. Et oui la qualité et la finition ca a un cout. J'ai envie d'avoir un controleur meilleur que la FS2 mais avec la même ergonomie et la même fiabilité.

[Invité]

A combien sort l'interface seule ?

Pourquoi pas sortir une interface SANS drivers ? Juste un signal STEP/DIR. C'est très conventionnel comme commande.

Dans mon cas, j'utilise des Gecko G320x. Ce sont des drivers de Servo DC. Pas besoin de payer des drivers deux fois !

[FS2]

Il y a dejà le mini PCB et le MAX PCB pour ca.



si chacun ammene son propre driver il faut repenser le boitier à chaque fois:

La partie mecanique est de très loin le plus cher.



Avec une interface STEP DIR on ne peux pas gerer de manière "avancée" les pilotes. (ici ils coutent 25€ piece)



Mon but est de proposer un kit pour les amateurs qui ne sont pas des pro du sujet et qu'au bout de leur travail il y ait un beau produit.

[Tulkas]

Salut, très beau projet !

J'aurais trois petites questions :

- quel est le modèle des contrôleurs, ça ne ressemble pas à de l'arduino ?

- comment le port usb des contrôleurs est-il reroutée sur le connecteurs type B ?

- le schéma peuy-il être rendu public ?

[FS2]

les controleurs sont des teensy

la connection se fait par un des fils qui relient le teensy à la platine (voir doc teensy)



pour l'instant je ne rends pas le schema de cette version publique mon experience dans ce genre de projet c'est que malheureusement il y a plein de consomateur mais pas grand monde pour aider. Meme pour faire un peu de documentation.



voila le schema de ma version précedente:

http://fritzing.org/projects/teenastro



bref tous ces PCB sont très cousins. Ensuite il y a quelque choix différent, par exemple pour le MAXPCB toutes les interfaces sont faites par une interface USB. Je préfère avoir des entrees USB distinctes pour les différents accesoires.

[FS2]

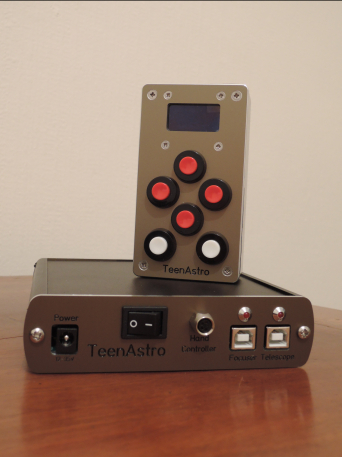

Materiel visible proche d'Ancenis (Nantes)

[FS2]

[FS2]

[FS2]

[Invité]

Alors bravo !

Projet abouti, extra !

Je me permet juste de dire que les touches de ton clavier font un peu année 70.

Perso, j'aime pas.

C'est câblé comment dessous ?

[Invité]

J'avais fabriqué une série de télécommande avec plein de petit bouton poussoir. J'étais parti d'une face avant PVC Acrylique, facile à découper au laser CO2. Chaque touche était découpée à 90% les 10% restant servait de "charnière". A l'intérieur, un adhésif rendait le boitier étanche et augmentait la rigidité des touches.



Ca permettait de faire un truc classe, pas cher et rapide à câbler.

Les touches pouvaient avoir des formes carrés, en flèches, en rond, etc. En baissant le CO2 on pouvait graver les inscriptions...



Si tu as un jour de petites séries à découper au CO2, c'est cadeau, un MP.

Modifié 30 janvier 2018 par Invité

[gehelem]

++++1000

Superbe !

[Schorieder]

Hello,



C'est beau, c'est propre, c'est bien fini, bravo pour cette belle réalisation! Du coup, je me laisserais presque tenter Tu penses commercialiser le kit? à 150€ c'est pas cher, à 300€, faudra que je réfléchisse



J'ai survolé d'assez loin le projet OnStep. Est-ce bien excacte que le boitier gère les micro-pas (si oui, combien par pas?), et qu'on peut aussi piloter une monture en Alt-Az (j'ai un p'tit dob qui pourrait peut-être se laisser faire...) ? Et la raquette est suffisante, pas besoin de se faire ch:censuré: avec un de ces stupides smartphone, n'est-ce pas?



Quels sont les types de moteurs gérés? En particulier, y-a-t'il aussi besoin de résistances en série si la tension nominale des moteurs n'est pas 12V (comme sur le Picastro: en nomade, c'est un peut idot de sacrifier 80% de la puissance consommée en chaleur); les moteurs sont alimentés en mode bipolaire, j'imagine?



Désolé pour ces questions basiques, je penses que ça doit être dans la doc du OnStep, mais je suis une grosse flaque qui a la flème de chercher:p



Merci.

Modifié 30 janvier 2018 par Schorieder

[FS2]

Pour les touches, j'ai reprise celle du FS2 de astro electronic

http://www.astro-electronic.de/fs2.htm



J'adore ce controleur qui ne plante jamais.



J'ai regardé le prix des boutton en alumium c'est presque 15€ pieces.

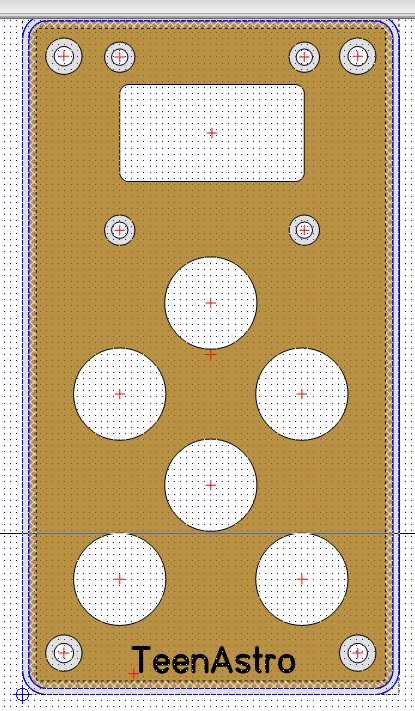

L'usinage de la plaque pour la raquette coute presque 70€.



L'avantage de ces boutton c'est qu'on peut les utiliser avec des gans.

Donc je n'arriverai pas a fournir le kit avec la raquette pour 150€.



Je vais devoir faire la somme des dépense et voir combien ca m'a couté.



Pour le smartphone, c'est exactement mon idée, un usage avec ou sans smartphone.

J'ai pensé ce controler avant tout pour les clubs astronomique allemand et suisse.



Une FS2 neuve coute 1000€.



j'aimeais atteindre la qualité de ce genre de produit:

http://www.astro-physics.com/index.htm?products/mounts/control/control



Charles

[Invité]

L'usinage de la plaque pour la raquette coute presque 70€.



Même pour une unité, c'est cher.

[FS2]

J'ai regardé la facture pour l'usinage seul c'est 48€ HT et 65€ TTC port compris.



en prennant une plaque alu "brute" de 2mm (au lieu de 3mm) en retirant la gravure et en ne faisant pas d'usinage sur la face arrière on est à 29€ HT.

pour 100 unités il y a un rabais de 30%



juste pour une comparaison:

https://optcorp.com/products/tk-athc0001-advanced-temma-hand-controller

[Invité]

Ok, c'est tout à fait cohérent.
