TeenAstro une motorisation DIY

[FS2]

Salut Vinvin,



Oui ce n'est pas specifique à la raquette. Pour cela il faut faire pas mal de modification dans le vrai ONStep. Pas sur que Howard soit partant. J'ai regardé le code du model d'alignement de ONStep et je pense qu'on peut trouver un truc plus élegant en utilisant le code de Mala. Car il suffit de rajouter au code de Mala la transformation du systeme de coordonnées Telescope (instrument) vers AZ elev, et de la on a RAnow et DecNow.



Ma version est une version stable d'un ONstep modifié (fork 2016)

Charles

[FS2]

voila les formules pour Mala

http://canburytech.net/DriftAlign/Equations.html

[FS2]

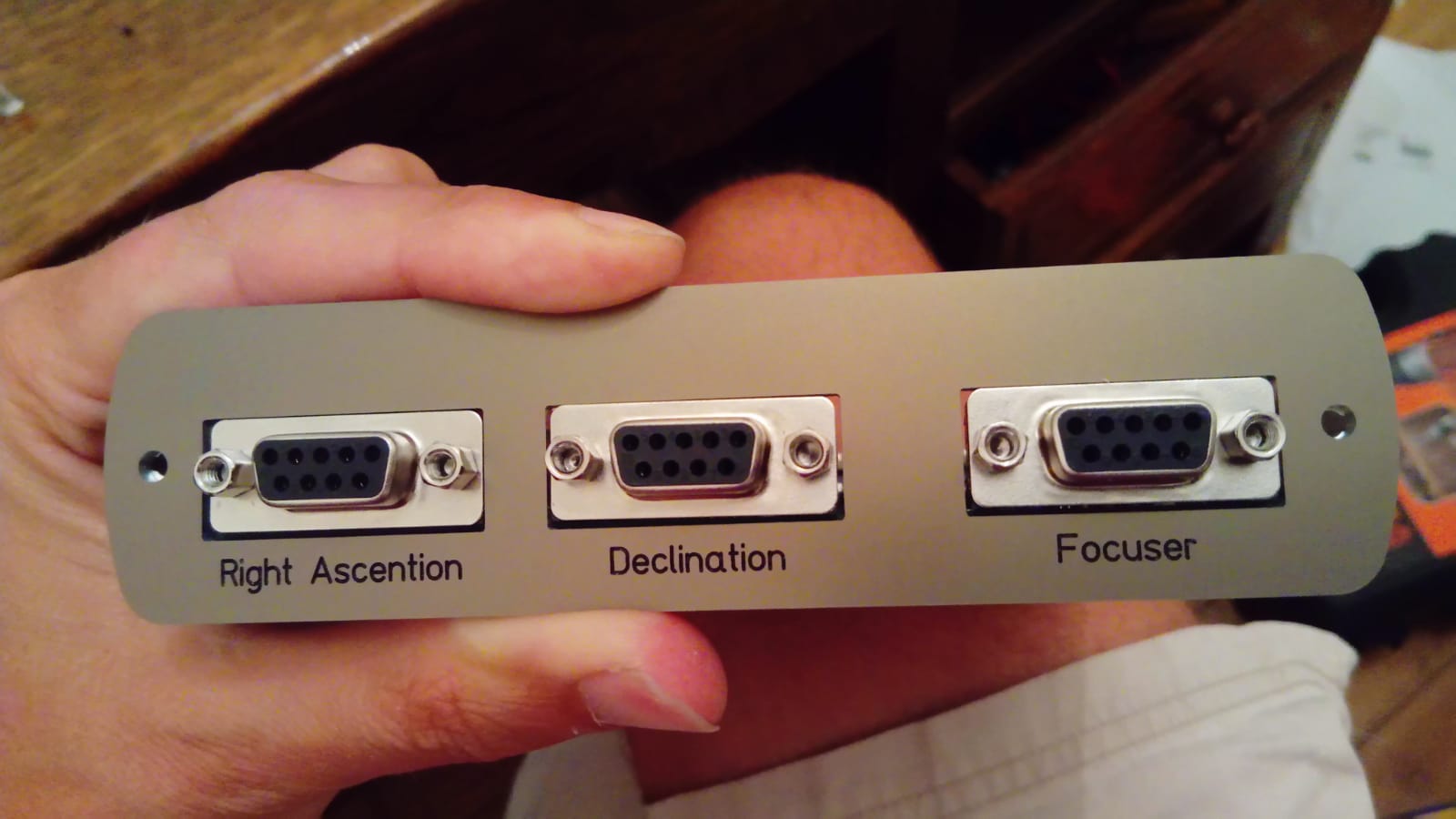

Sinon voici la face arrière avec les prise SUB-D pour une compatibilité à 100% avec le FS2.

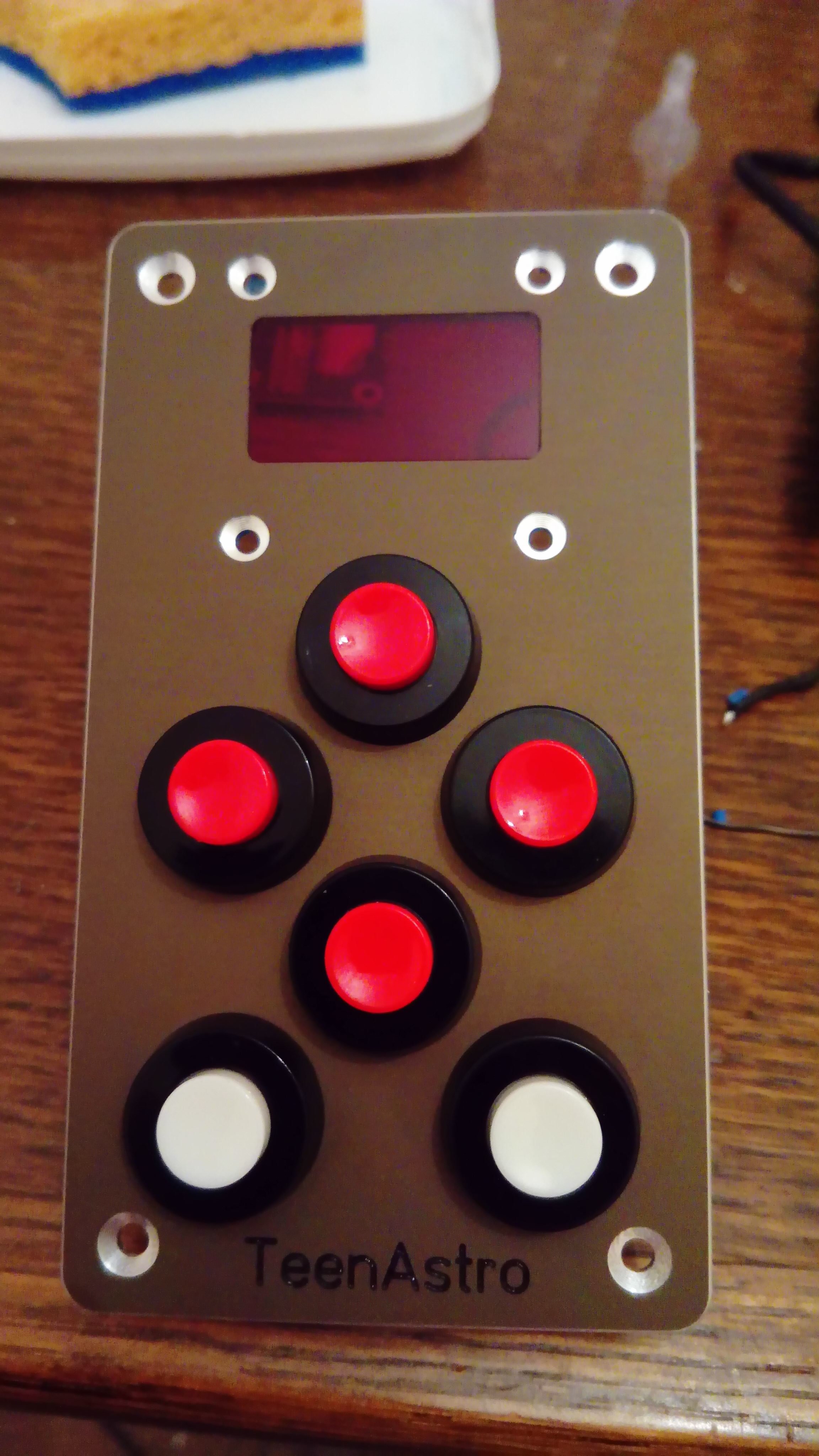

et j'ai maintenant une fenetre en plexiglas rouge





Modifié 4 septembre 2018 par FS2
tipo

[Astroced69]

Je suis admiratif!

Est ce que tu fournis du clé en main?

[Phil Vaillant]

je suis curieux , çà couterait combien un kit complet ?

[vinvin]

Le 8/4/2018 à 12:55, FS2 a dit :

On arrive donc à une solution boitier pour 65€ + 40€ pour le botier bopla. Soit 105€ TCC.

Avec l'electronique on arrive à moins de 270€ avec l'electronique et l'option Focuser

et on doit etre vers 220€ sans l'option Focuser.



Donc on est enfin sous les 300€ pour un systeme nettement plus performant que la FS2.

Avec un Finish Pro et des pilotes de moteurs pas à pas qui tiennent la route.

Et non il n'y a pas de solution clé en main mais une liste de choses à acheter pour le réaliser soi-même, voir la page précédente.

[Astroced69]

Est ce qu'il est possible de gérer le rapport de réduction pour le pilotage d'un alt-az?

[FS2]

il y a une heure, Astroced69 a dit :

Est ce qu'il est possible de gérer le rapport de réduction pour le pilotage d'un alt-az?

Pas pour l'instant actuellement c'est uniquement Equatorial. Je compte m'y mettre l'année prochaine. mais je dois d'abord voir avec Mala ce qui est possible

[Phil Vaillant]

Il y a 22 heures, vinvin a dit :

Et non il n'y a pas de solution clé en main mais une liste de choses à acheter pour le réaliser soi-même, voir la page précédente.

Les prix que tu donne sont avec la motorisation ???

Parce que vu le prix je vais pas hésiter bien longtemps quand j'aurais fini la méca de mon projet .

[FS2]

c'est le prix du boitier  +  l'electronique + la raquette + soft tout le soft qui est gratuit

les moteurs ce n'est pas mon sujet





Modifié 9 septembre 2018 par FS2

[FS2]

Happy Maker a l'AME en Allemagne

De gauche à droite Holger, Charles, et Matthias. On a vu beaucoup de monde.

Modifié 9 septembre 2018 par FS2

[dolguldur]

Alors moi j'ai une question de debutant pur.



Comment un controleur de moteur ps à ps pourrait remplacer un gemini2 (losmandy) qui est sensé piloter des servo moteur ?

[FS2]

Il y a 22 heures, dolguldur a dit :

Alors moi j'ai une question de debutant pur.



Comment un controleur de moteur ps à ps pourrait remplacer un gemini2 (losmandy) qui est sensé piloter des servo moteur ?

Il faut modifier l'interface hardware et l'interface sooftware



[FS2]

Bonjour,



J'ai fait quelques ajouts et test.

Test:

La variante avec les SUB-D soudé sur la platine marche trés bien avec mon EM-200. Yeppi  je vais décrire sur le groupe comment souder les élements.

Developpement:

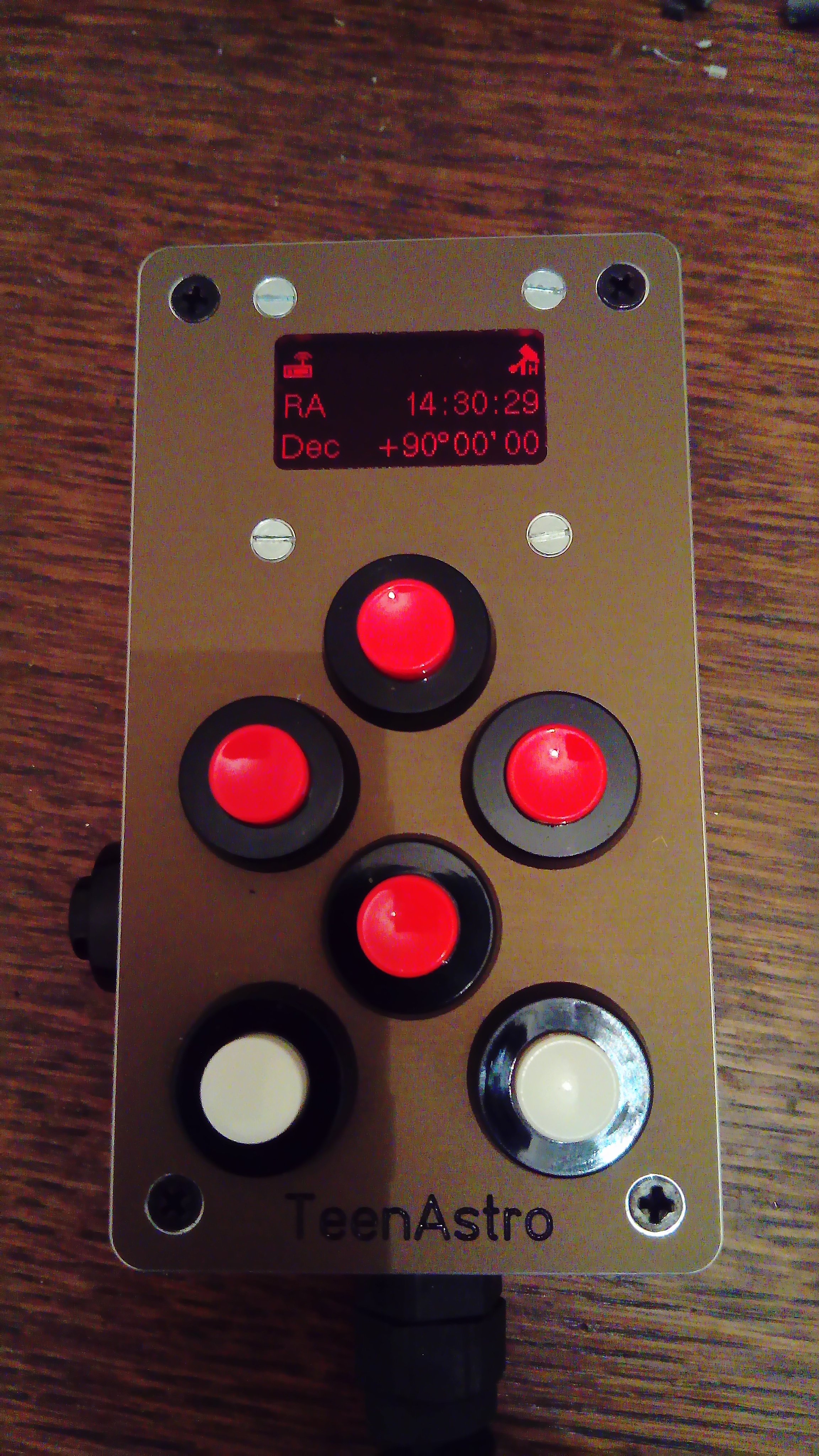

Ajout de l'adresse IP dans la raquette, c'est ainsi plus facile d'utiliser SKysafari surtout en mode DHCP. Pour une Association, le membre va dans ce menu pour lire l'adresse IP est ensuite si il est dans le réseau du club, il peut se connecter á TeenAstro via Skysafari. Pas besoin d'utiliser un PC du club!! c'est un gros plus du system comparé au MCMT.



Charles











[vinvin]

Ah oui carrément ! Quelle modernité, grand bravo ! Ca gère bien le retournement aussi avec ce genre de pointage ?

[FS2]

Oui Biensur.





Modifié 18 septembre 2018 par FS2

[vinvin]

C'est vraiment super... Bravo. j'ai hâte de commencer mon système pour essayer de faire aussi bien, un jour...

[FS2]

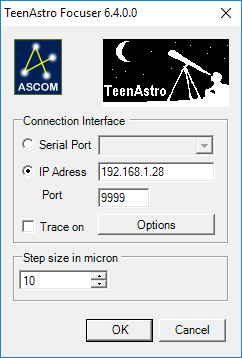

Voila, j'ai mis à jour mon pilote ASCOM pour Focuser pour qu'il soit compatible avec TeenAstro







et il est conforme:

Startup ASCOM Device Conformance Checker - 32bit mode
Startup ASCOM Platform 6.4 6.4.0.2618


ConformanceCheck ASCOM Device Conformance Checker Version 6.2.58.0, Build time: 12/2/2015 9:30:46 AM
ConformanceCheck Running on: ASCOM Platform 6.4 6.4.0.2618

ConformanceCheck Driver ProgID: ASCOM.TeenAstro.Focuser

Error handling
Error number for "Not Implemented" is: 80040400
Error number for "Invalid Value 1" is: 80040404
Error number for "Value Not Set 1" is: 80040402
Error number for "Value Not Set 2" is: 80040403
Error messages will not be interpreted to infer state.

22:33:19.734 Driver Access Checks            OK
22:33:20.629 AccessChecks                    OK       Successfully created driver using late binding
22:33:20.799 AccessChecks                    OK       Successfully connected using late binding
22:33:20.811 AccessChecks                    INFO     The driver is a .NET object
22:33:20.826 AccessChecks                    INFO     The AssemblyQualifiedName is: ASCOM.TeenAstro.Focuser, ASCOM.TeenAstro.Focuser, Version=6.4.0.0, Culture=n
22:33:20.841 AccessChecks                    INFO     The driver implements interface: ASCOM.DeviceInterface.IFocuserV2
22:33:21.614 AccessChecks                    INFO     Device does not expose IFocuser interface
22:33:21.852 AccessChecks                    INFO     Device exposes IFocuserV2 interface
22:33:22.009 AccessChecks                    OK       Successfully created driver using driver access toolkit
22:33:22.135 AccessChecks                    OK       Successfully connected using driver access toolkit
22:33:22.174 AccessChecks                    OK       Successfully disconnected using driver access toolkit

Conform is using CreateObject to get a Focuser object
22:33:22.309 ConformanceCheck                OK       Driver instance created successfully
22:33:22.449 ConformanceCheck                OK       Connected OK

Common Driver Methods
22:33:22.495 InterfaceVersion                OK       2
22:33:22.511 Connected                       OK       True
22:33:22.526 Description                     OK       TeenAstroFocuser
22:33:22.543 DriverInfo                      OK        TeenAstro Focuser Version: 6.4
22:33:22.558 DriverVersion                   OK       6.4
22:33:22.573 Name                            OK       TeenAstro Focuser
22:33:22.589 CommandString                   INFO     Conform cannot test the CommandString method
22:33:22.601 CommandBlind                    INFO     Conform cannot test the CommandBlind method
22:33:22.614 CommandBool                     INFO     Conform cannot test the CommandBool method
22:33:22.627 Action                          INFO     Conform cannot test the Action method
22:33:22.640 SupportedActions                OK       Driver returned an empty action list

Properties
22:33:22.699 Absolute                        OK       True
22:33:22.718 IsMoving                        OK       False
22:33:22.731 MaxStep                         OK       10000
22:33:22.744 MaxIncrement                    OK       10000
22:33:22.758 Position                        OK       2514
22:33:22.773 StepSize                        OK       10
22:33:22.785 TempCompAvailable               OK       False
22:33:22.799 TempComp Read                   OK       False
22:33:22.817 StepSize                        OK       temerature compensation is not available and a PropertyNotImplementedException exception was generated as expected
22:33:22.836 Temperature                     OK       Optional member threw a PropertyNotImplementedException exception.

Methods
22:33:22.883 Halt                            OK       Focuser halted OK
22:33:22.908 Move                                     Moving to position: 3514
22:33:30.886 Move                            OK       Asynchronous move found
22:33:30.990 Move                            OK       Absolute move OK
22:33:31.039 Move                            INFO     Returning to original position: 2514

Conformance test complete

No errors, warnings or issues found: your driver passes ASCOM validation!!






Quand j'aurai fait le pilote pour le telescope, je m'occuperai de la liason vi une adresse IP



Charles

Modifié 18 septembre 2018 par FS2

[FS2]

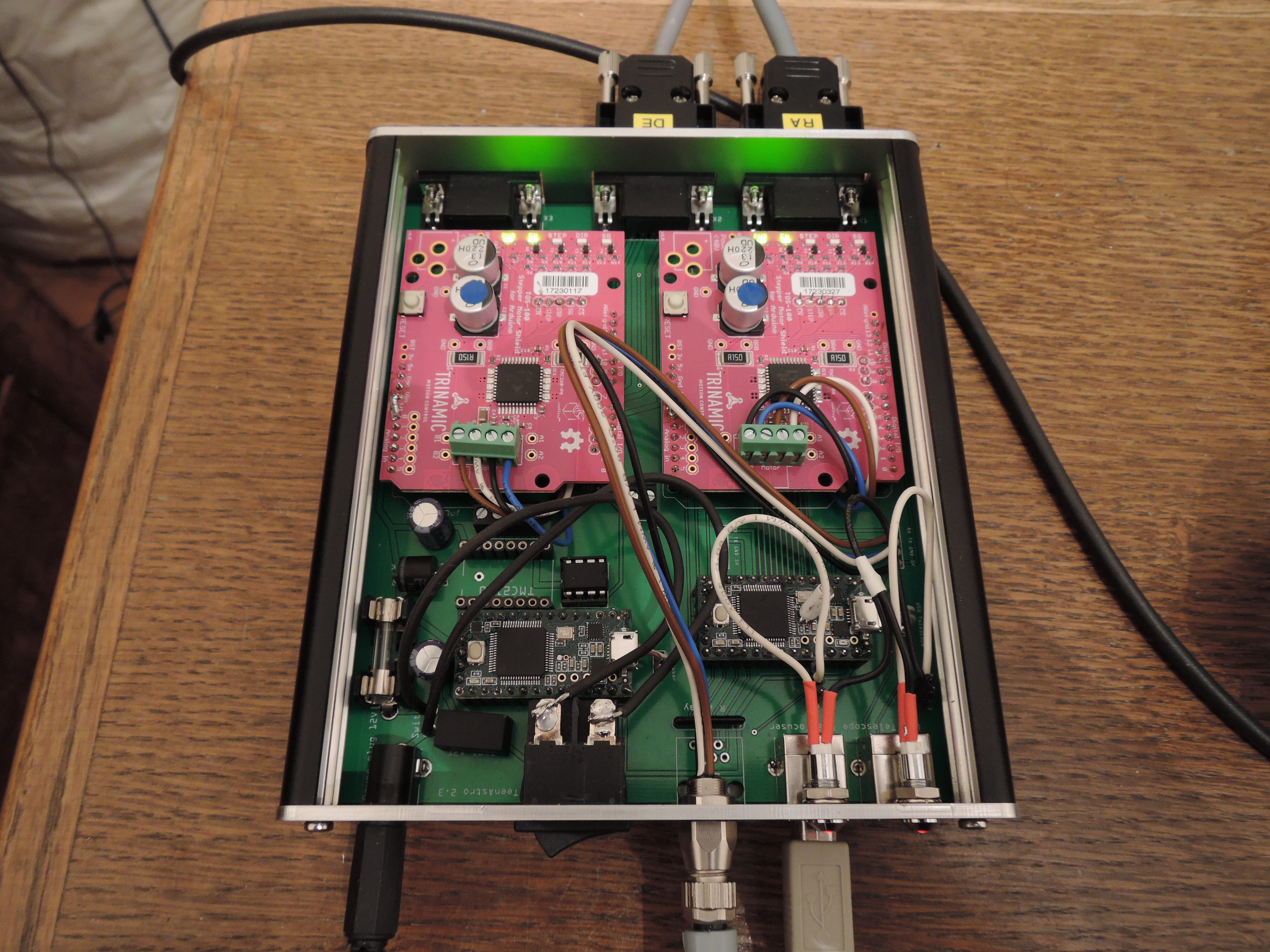

et voici la Platine version 2.3 montée. pas besoin d'être un pro de la soudure!

[FS2]

Le 5.9.2018 à 22:21, Astroced69 a dit :

Est ce que tu fournis du clé en main?



Le 8.9.2018 à 11:14, Phil Vaillant a dit :

je suis curieux , çà couterait combien un kit complet ?

j'ai créé un espace documentation



voir ici:

https://groups.io/g/TeenAstro/wiki/Main-Unit-Version-2.3

[FS2]

Matthias a créé une page pour  Flasher l'arduino sans avoir besoin de connaissances avec Git Hub, Arduino IDE etc...



https://groups.io/g/TeenAstro/wiki/Upload-Firmware

[FS2]

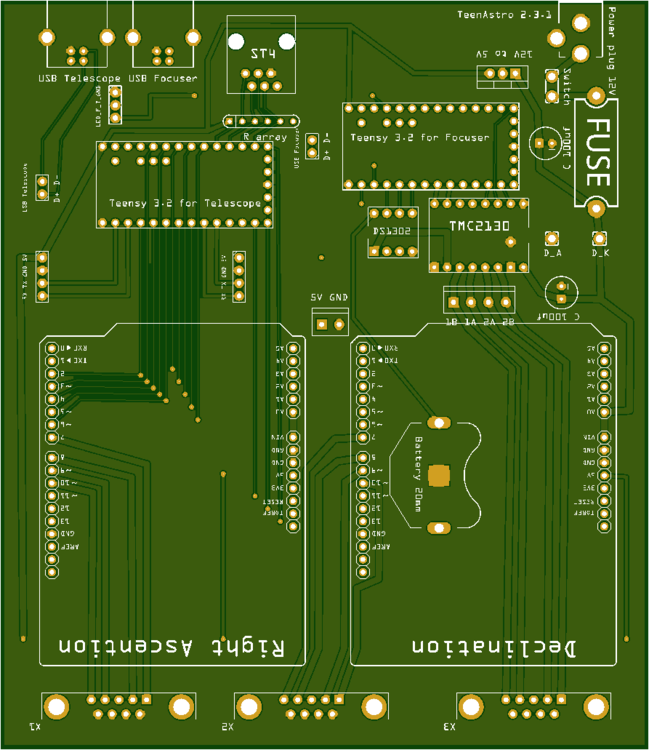

Voila j'ai mis en ligne la platine corrigée, elle est en ligne sur git-hub



Modifié 3 octobre 2018 par FS2

[FS2]

Ca y est les pilotes ASCOM pour TeenAstro sont en ligne:

Le tout pilotable en Wifi en Reseau ou accespoint ou par USB.



Avec le POTH et l'option Wifi ca ne marche pas bien, par contre avec le generic HUB aucun souci en mode IP.

PS: en mode IP les Hub sont inutiles. On a connecté setllarium + PHD par IP avec le pilote natif sans aucuns soucis



Telescope:

Mise au point:

Modifié 20 octobre 2018 par FS2

[FS2]

Je vais commander de nouveau PCB, me faire signe par MP si vous en vouler.



Charles

[FS2]

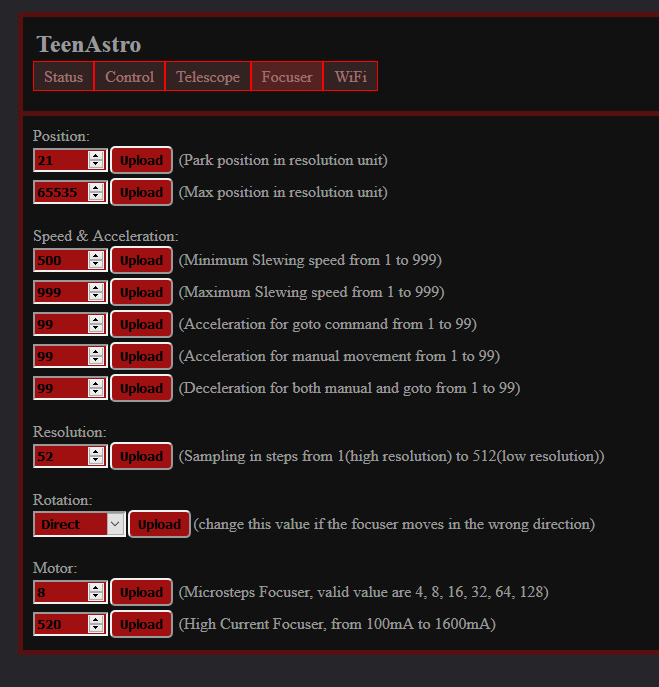

parametrage de la monture par l'interface wifi.

Modifié 23 octobre 2018 par FS2

[astropierreb]

Bonjour,



Bravo pour ce projet.

Une petite question :)

Je compte acheté une EQ5 non motorisé (https://www.astroshop.de/fr/equatorial-sans-goto/monture-skywatcher-neq-5/p,16081).

Est-ce que je peux utiliser ce système ?



Merci à vous.

[FS2]

si tu l'equipes de moteurs pas à pas il n'y a aucun souci.



Modifié 3 novembre 2018 par FS2

[astropierreb]

Il faut quel type de moteur pas à pas ?

[FS2]

Nema 17, personellement j'aime bien quand il y a un reducteur de 1:10 et un moteur pas à pas avec 200 pas par rotation.

peut être pour cette monture il y a un moyen d'avoir les moteur sans le synscan à voir avec les pros de skywatcher...



Charles

[FS2]

Voila je suis dans la dernière ligne droite pour faire le release 1.0

voici les dernière modifs:

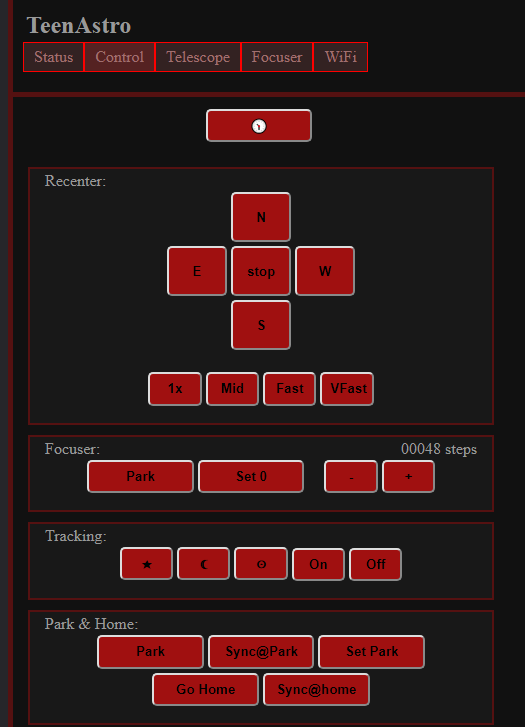

mise à jour du webserver



et refonte du focuser avec support du TMC2130 en natif, enfin!
