TeenAstro une motorisation DIY

[FS2]

La partie Telescope marche bien, il me reste encore à tester si le capteur de temperature marche correctement. J'aurais les composants dans la semaine.

Charles

[Schorieder]

Le 26/12/2018 à 19:06, FS2 a dit :

A terme j'aimerais aussi supporter les dobsons avec cette carte

Ouiiiiiii! Merci! 😍

[FS2]

Pour faire mes testes il me faut encore un dobson.

Je pensais acheter une Vixen Porta 2 et faire un kit goto pour cette monture et coder avec elle la solution Dobson.

Ca dejà été fait aux US mais la modif n'est pas en impression 3D...



[FS2]

il y a 9 minutes, Schorieder a dit :

Ouiiiiiii! Merci! 😍

Si tu veux voir un TeenAstro fini tu peux aller à Bülach

http://www.sternwartebuelach.ch/

[amed]

Merci Charles pour cet énorme travail, et merci Sébastien pour le partage de son expérience avec la G11.

La mienne dort depuis quelques temps et le TeenAstro m'a donné l'envie de la mettre en service.

Amed



[sebastien85]

Bonjour Amed ,



Tu vas voir , tu vas redécouvrir ta monture ! 😉



A+

Seb

[Fred13115]

Le 09/09/2018 à 10:31, FS2 a dit :

Pas pour l'instant actuellement c'est uniquement Equatorial. Je compte m'y mettre l'année prochaine. mais je dois d'abord voir avec Mala ce qui est possible

Salut,



Lorsque tu te pencheras sur la version altaz, je serai content de le savoir ; est-ce que tu comptes toujours t'y mettre ?

Si possible, il serait utile de rajouter sur la raquette de quoi commander deux moteurs pas à pas pour la collimation du primaire.



@+

Fred

[FS2]

oui le Alta azimutal sera fait mais pas fini avant Septembre... Je n'ai toujours pas de dobson motorisé, si quelqu'un veut bien m'en prêter un 🤣...

Pour ta demande c'est une option interessante cependant je pense qu'il vaut mieux faire une platine dédié dans un premier temps avec une raquette rien que pour ca.

Mais on regardera ca plus tard pas avant 2020.

Modifié 16 janvier 2019 par FS2

[FS2]

Salut,

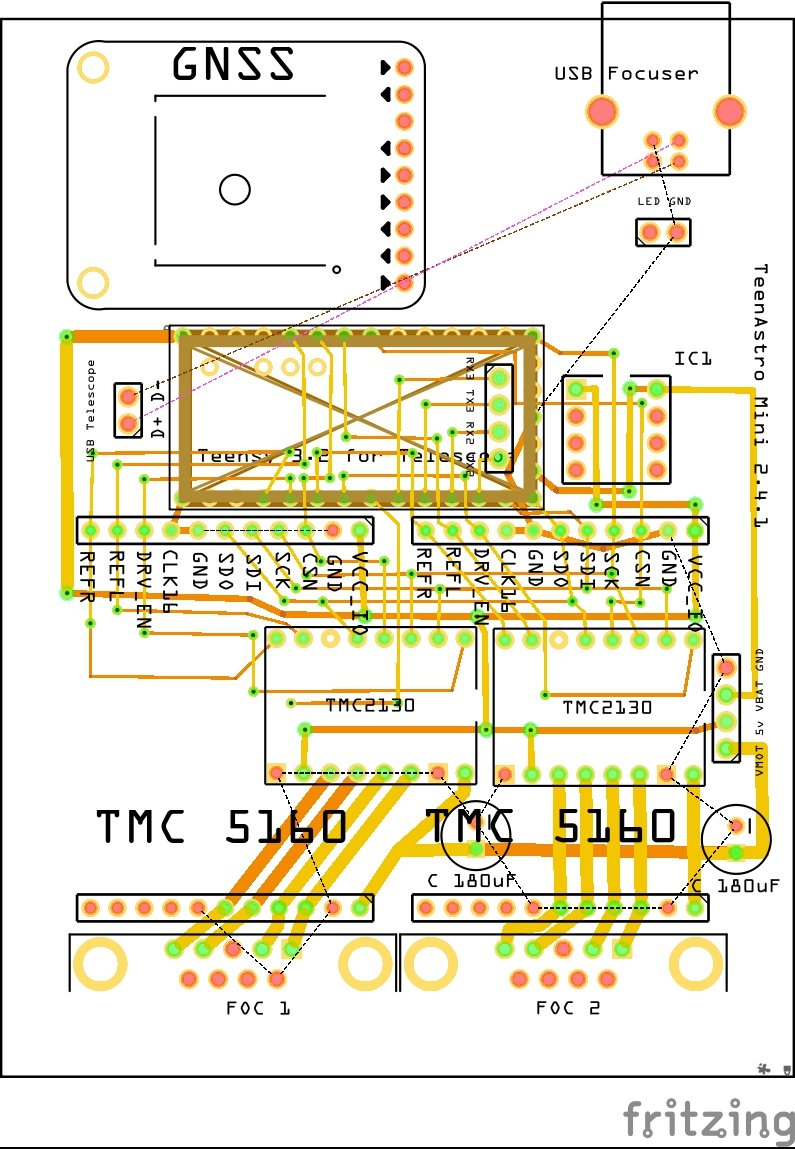

J'ai commencé un premier jet pour la seconde carte de la version Mini



En gros c'est une seconde carte de motorisation avec un GPS. Après qu'est ce qu'on fait avec les moteurs c'est complètement ouvert....

Modifié 18 janvier 2019 par FS2

[sebastien85]

Excellent Charles  ! 👍



La même carte pourra piloter deux focusers ?



A+

Seb

[FS2]

Salut Sebastien,



Oui j'aimerais bien mais ca ce fera pas en 2 secondes car il faut tout mettre à jour du webserver au Pilote ASCOM.

Voici comment j'aimerais developper le truc:

1. Finir la seconde carte avec une solution GPS

2. Supporter le GPS (Sebastien Durand me l'a demandé et c'est important pour la version Altazimutale)

3. Version Alta Azimutal, Je n'aime pas la mise en station multi étoile je me demande si on peut pas simplement buller la monture, et ensuite on reference sur une unique étoile ca me parait mieux. en tout cas c'est comme ca que je vais faire pour la version 1.0

4.Supporter 2 Focuser



enfin Si quelqu'un veut un PCB version 2.4. ou 2.4. mini me faire signe pour je sache combien j'en commande.



Charles

[APOLLO 39]

Bonjour à tous;



1 PCB 2.4 pour moi SVP !



Apollo

[Schorieder]

Bonjour Charles, bonjour à tous,



En tant que "client" potentiel pour le mode alt-az, je vais me permettre quelques remarques à ce propos. Je suis en tous les cas heureux que tu aies décidé de t'y attaquer.



"Commerciellement" parlant, je pense que c'est quelque chose qui pourrait intéresser pas mal de monde, car il n'y a pas beaucoup d'alternatives disponibles actuellement sur le marché. Je peine à trouver une solution valable et pas trop cher: le servo-cat est hors de prix, il y a bien le SiTech, mais ça revient au final aussi assez cher (400$ le boitier de commande, les servomoteurs avec encodeurs nécessaires sont aussi bien plus chers (~150$ pièce) que les simples pas-à-pas du TeenAstro). Le Gemini 2 (Losmandy) semble aussi pouvoir être configuré librement pour l'Alt-Az, mais ça revient encore à plus de 1500€. Alors, un truc fiable pour ~200€ plus ~100€ de moteurs, c'est sûr que ce serait nickel-chrome.



Il y a 16 heures, FS2 a dit :

3. Version Alta Azimutal, Je n'aime pas la mise en station multi étoile je me demande si on peut pas simplement buller la monture, et ensuite on reference sur une unique étoile ca me parait mieux. en tout cas c'est comme ca que je vais faire pour la version 1.0

Je dirais qu'il faut faire un peu attention ici. La solution avec mise à niveau et alignement sur une seule étoile, ça peut marcher si la monture est parfaite: pas de jeux, pas de glissements, pas de petites imprécisions dans les diamètres des cercles (c'est difficielement évitable en construction amateure), qui ont pour conséquence une vitesse sur le ciel différente même avec une vitesse moteur constante. C'est OK pour une réalisation industrielle (un SC sur monture à fourche p.ex.)  ou amateure/artisant de très haut niveau, mais un peu risqué pour un bricollage de monsieur tout-le-monde.



Avec un modèle à plusieurs étoiles, tu élimines au moins les petits défauts de fabrication, mais il reste les prolèmes des glissements qui entraînent une perte de la référence. LA solution pour ça, c'est un encodeur monté directement sur chaque axe, et là, c'est vraiment fiable et précis (car la position réelle du télescope est donnée par les encodeurs, et pas en comptant les pas des moteurs qui ne sont qu'une indication indirecte de la position). Par contre, je n'ai aucune idée de la complexité de mise en oeuvre, je lance juste l'idée comme ça. C'est l'avantage du SiTech: le boitier commande uniquement les moteurs, mais intelligence vient de l'Argonavis et de ses encodeurs (bon, c'est encore un gadget à 1000€)









[Quercus]

Suivant ce post depuis le début, je me tâte en sauter le pas pour ma petite eq3-2. Toutefois comment ça se passe avec le pilotage par ordi, en l'occurrence SGP. La raquette est elle indispensable ?

Quels moteurs utiliser d'ailleurs pour cette monture d'après vous ?

Merci et bravo au concepteur 👍

[FS2]

pour le pilotage tu as le choix: Tu peux utiliser Skysafari ca coute 10€, tu peux utiliser n'importe quel logiciel sous PC qui supporte l'ASCOM. Je n'ai pas de pilote INDI.

Actuellement je pense qu'il faut monter la raquette car c'est elle qui donne la fonction wifi et c'est aussi avec elle que tu configure la monture. Par contre une fois que tout est configuré il n'est pas necessaire qu'elle soit branché puisque c'est une "client" de l'unité centrale. pour une EQ3-2 il faut que tu monte la version mini. Pour le support des moteur il doit bien y avoir des fichier d'impression 3D pour l'EQ 3-2 enfin il faut prendre des moteur avec une faible resistance  et 200 pas ca suffit largement.

Il y avait chez OU des EQ à vendre c'était l'occasion de se faire un goto a pas cher avec wifi....



Je te conseille de surfer un peu sur le wiki du projet: https://groups.io/g/TeenAstro/wiki/home



Pour l'instant le system a été porté pour des monture grosse ou moyenne:

SP DX

GP DX

ALT 5

ALT 6

EM200

EM200b

Gemini

Losmandy G11

Sideres85

AP400 est en court de modif



Charles

[FS2]

concernant SGP, j'ai ecrit le pilote ASCOM AdvancedLX200 qui est utilisé par certain avec SGP:

http://www.astrotreff.de/topic.asp?TOPIC_ID=213453&#781088

un autre logiciel d'imagerie utilise ce pilote, c'est APT

https://ideiki.com/astro/Default.aspx

ou avec Prism:

http://www.prism-astro.com/forum/viewtopic.php?t=1827



[FS2]

Il y a 5 heures, Schorieder a dit :

Bonjour Charles, bonjour à tous,



En tant que "client" potentiel pour le mode alt-az, je vais me permettre quelques remarques à ce propos. Je suis en tous les cas heureux que tu aies décidé de t'y attaquer.



"Commerciellement" parlant, je pense que c'est quelque chose qui pourrait intéresser pas mal de monde, car il n'y a pas beaucoup d'alternatives disponibles actuellement sur le marché. Je peine à trouver une solution valable et pas trop cher: le servo-cat est hors de prix, il y a bien le SiTech, mais ça revient au final aussi assez cher (400$ le boitier de commande, les servomoteurs avec encodeurs nécessaires sont aussi bien plus chers (~150$ pièce) que les simples pas-à-pas du TeenAstro). Le Gemini 2 (Losmandy) semble aussi pouvoir être configuré librement pour l'Alt-Az, mais ça revient encore à plus de 1500€. Alors, un truc fiable pour ~200€ plus ~100€ de moteurs, c'est sûr que ce serait nickel-chrome.



Je dirais qu'il faut faire un peu attention ici. La solution avec mise à niveau et alignement sur une seule étoile, ça peut marcher si la monture est parfaite: pas de jeux, pas de glissements, pas de petites imprécisions dans les diamètres des cercles (c'est difficielement évitable en construction amateure), qui ont pour conséquence une vitesse sur le ciel différente même avec une vitesse moteur constante. C'est OK pour une réalisation industrielle (un SC sur monture à fourche p.ex.)  ou amateure/artisant de très haut niveau, mais un peu risqué pour un bricollage de monsieur tout-le-monde.



Avec un modèle à plusieurs étoiles, tu élimines au moins les petits défauts de fabrication, mais il reste les prolèmes des glissements qui entraînent une perte de la référence. LA solution pour ça, c'est un encodeur monté directement sur chaque axe, et là, c'est vraiment fiable et précis (car la position réelle du télescope est donnée par les encodeurs, et pas en comptant les pas des moteurs qui ne sont qu'une indication indirecte de la position). Par contre, je n'ai aucune idée de la complexité de mise en oeuvre, je lance juste l'idée comme ça. C'est l'avantage du SiTech: le boitier commande uniquement les moteurs, mais intelligence vient de l'Argonavis et de ses encodeurs (bon, c'est encore un gadget à 1000€)

C'est bien pour cela que j'ai choisi les TMC5160 ils ont une entree pour des encodeurs, donc tu demandes à aller a une position et il y va en verifiant que la position est atteinte par l'encodeur. En tout cas c'est comme ca que je l'ai compris.

Modifié 19 janvier 2019 par FS2

[FS2]

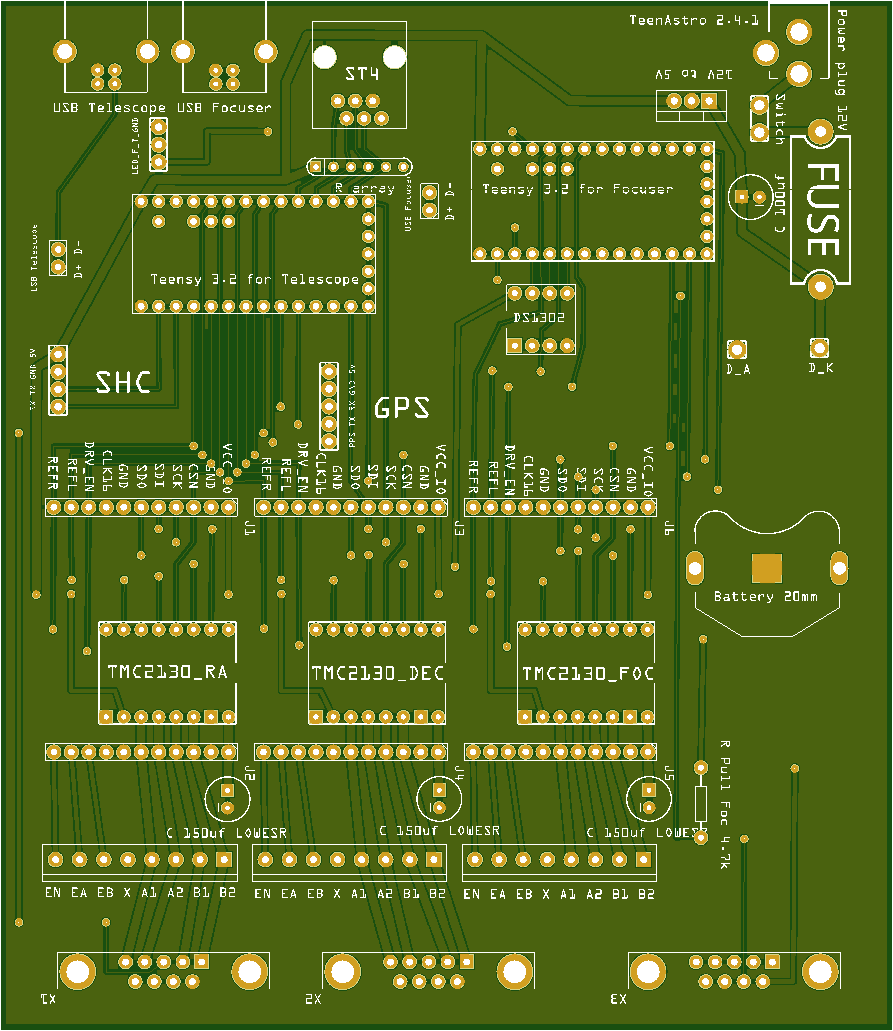

Ca y est les PCB sont commandés petit bonus la version 2.4.1 a un emplacement pour une carte GPS

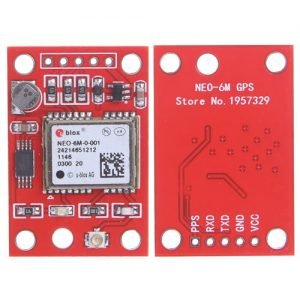

voila la carte GPS

[Steffou]

Salut Charles,



J'arrive peut-être un peu tard ? As-tu commandé une mini en me comptant dans les intéressés ? Car je le suis toujours.

Ma monture eqm-35 manuelle n'attend que sa Motorisation. Il faut que je me penche sur les moteurs a commander, mais j'attends une réponse sur les supports moteurs qui existent de série pour cette monture.

[Steffou]

Il y a 5 heures, FS2 a dit :

pour le pilotage tu as le choix: Tu peux utiliser Skysafari ca coute 10€, tu peux utiliser n'importe quel logiciel sous PC qui supporte l'ASCOM. Je n'ai pas de pilote INDI.

Il existe des pilotes INDI pour onstep (equivalent LX200), ça ne fonctionne pas ?

[FS2]

Comme ONstep et TeenAstro evolue en parallel il doit y avoir des incompatibilités mais comme je suppose que le pilote INDI doit être open source ca doit pas être bien difficile de regler cela. Le seul probleme c'est que je n'utilise pas INDI. Faut donc trouver quelqu'un qui utilise INDI et qui sait coder.

Charles

[APOLLO 39]

Bonjour,



Je suis en train de commander les composants pour une version 2.4.1.

Hormis le prix, quelle est la différence entre les TMC5160 et TMC2130 ?

Lesquels me conseillez-vous ?



Apollo

[FS2]

Je prefere les TMC5160

Charles

[Quercus]

@FS2merci pour les réponses. Je vais voir car j'hésite encore avec le système AstroEq 🤔. Quoiqu'il en soit l'idée c'est de pouvoir lors de voyages astro, piloter l'eq3 avec Sgp car mine de rien l'astrometrie ont y prends goût et je ne veux pas réitérer les péripéties que j'ai eu à la palma avec la SA.

Concernant les moteurs, aurais tu une référence stp car c'est franchement pas simple de trouver vu le nombre de modèles ?

Merci

[FS2]

il y a 1 minute, Quercus a dit :

@FS2merci pour les réponses. Je vais voir car j'hésite encore avec le système AstroEq 🤔. Quoiqu'il en soit l'idée c'est de pouvoir lors de voyages astro, piloter l'eq3 avec Sgp car mine de rien l'astrometrie ont y prends goût et je ne veux pas réitérer les péripéties que j'ai eu à la palma avec la SA.

Concernant les moteurs, aurais tu une référence stp car c'est franchement pas simple de trouver vu le nombre de modèles ?

Merci

TeenAstro ou AstroEQ demande a sebastien85  il en a vu des systemes.

Le teensy est trés nettement plus performant que le processeur utilisé dans l'ASTRO eq, il est plus rapide (le firmware l’utilise à 72 MHz) est à une architecture 32 bit. Au passage le nom TeenAstro vient du Teensy 😉



 les TMC5160 sous les pilotes les plus modernes de de Trinamic et il te laisse  plein de puissance pour piloter. 2 TMC 2130 c'est 20€ et 2 TMC5160BOB c'est 40€ pour 20€ tu as bien plus en electronique.



Enfin TeenAstro en mobile tu fais tout en wifi :

pas besoin de cable USB vers le PC

pas besoin de cable ST4 vers l'unité centrale.



regarde la video pour te convaincre que les fils c'est serieux





[FS2]

Voila j'ai monté mon premier TeenAstro mini, et ca marche donc je peux envoyer les PCBs à ceux que cela interesse, il m'en reste  6. Pour les faces avant et arrière du boitier je ne les ai pas faite à vous de voir.

Je veux encore faire le code pour le GPS donc ca donne l'occasion de contribuer au projet.



Charles

[APOLLO 39]

Bonjour Charles;



J'ai reçu quasiment tous mes composants pour la version 2.4.1 et la raquette.

As-tu des PCB disponibles ?



Apollo

[Invité Utopix]

Le 19/01/2019 à 17:25, FS2 a dit :

C'est bien pour cela que j'ai choisi les TMC5160 ils ont une entree pour des encodeurs, donc tu demandes à aller a une position et il y va en verifiant que la position est atteinte par l'encodeur. En tout cas c'est comme ca que je l'ai compris.



Je pige que dalle. Ca fonctionne, ou ça devrait fonctionner ?

Existe-t-il un site qui résume les fonctions, les pcb, les composants, les schémas ?



[Fred13115]

Il y a 14 heures, FS2 a dit :

Je veux encore faire le code pour le GPS donc ca donne l'occasion de contribuer au projet.

Si tu dis ce dont tu as besoin, alors chacun pourra voir ce qu'il est capable de faire.

Fred

[FS2]

Il y a 9 heures, Utopix a dit :



Je pige que dalle. Ca fonctionne, ou ça devrait fonctionner ?

Existe-t-il un site qui résume les fonctions, les pcb, les composants, les schémas ?



oui ca marche, mais je n'ai pas fait les faces avant ni arrière certains font des fichiers impression 3D qui sont mieux que les miens, Merci à Sebastien. d'autres font les schema merci Armand.



 toutes les info sont ici:

https://groups.io/g/TeenAstro/wiki/home



Modifié 26 janvier 2019 par FS2
