Bonjour

Comment fait-on pour acheter les cartes (la version2.4.1 et celle de la raquette)

Noël

[FS2]

tu m'envoies un message avec ton adresse et tu paies par virement

[FS2]

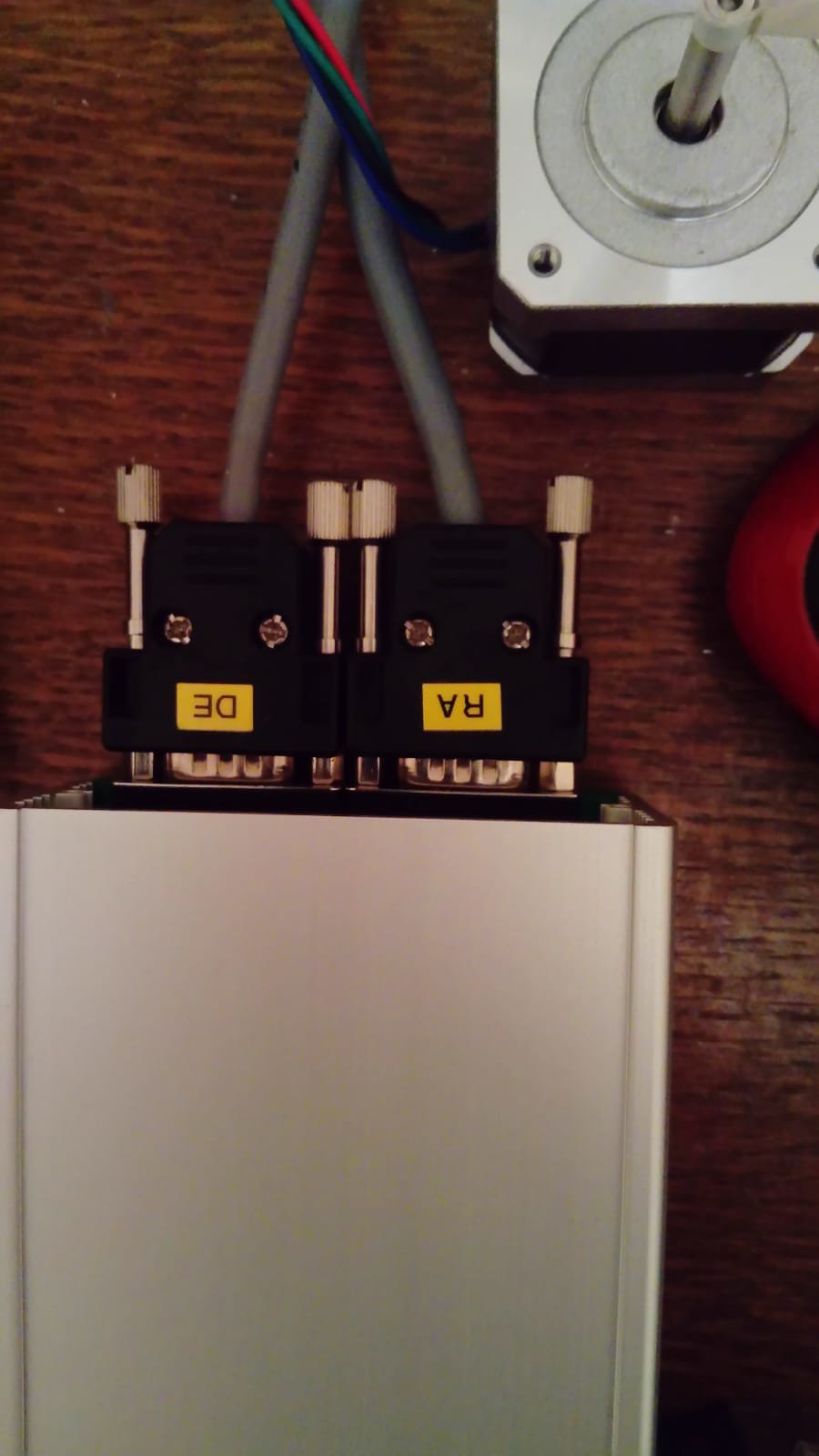

Stefan de Munich a fini son TeenAstro pour son AP400, les fichiers pour l'impression 3D et les references vont suivre.



Modifié 28 janvier 2019 par FS2

[amed]

Du beau travail.

Est ce qu'il y a la possibilité d'intégrer la PEC pour améliorer le suivi ?



Charles, demain je compte passer chez toi.



A+



Amed

[FS2]

non pas de pec.



[Invité Utopix]

Une possibilité d'installer des encodeurs HR ?

[FS2]

pas encore mais ca me parait bien plus interessant que le PEC!

Les TMC 5160 ont une entrée pour des encodeurs à voir.

[FS2]

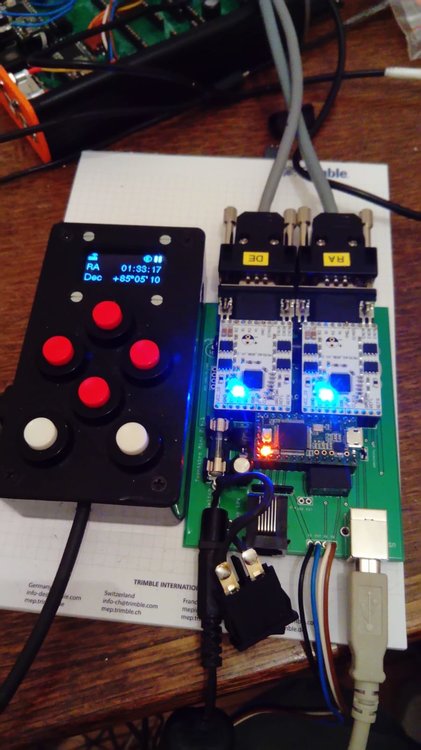

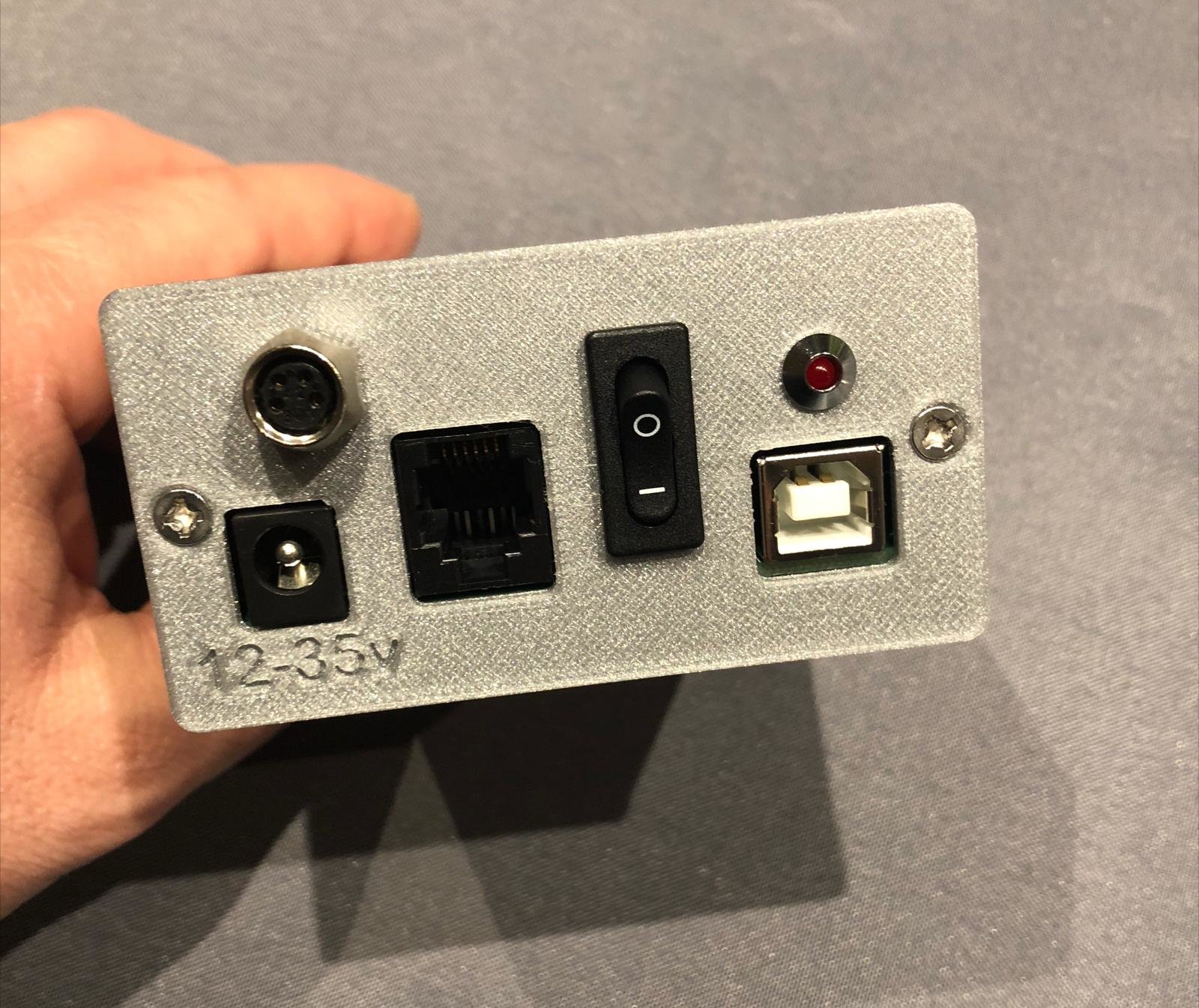

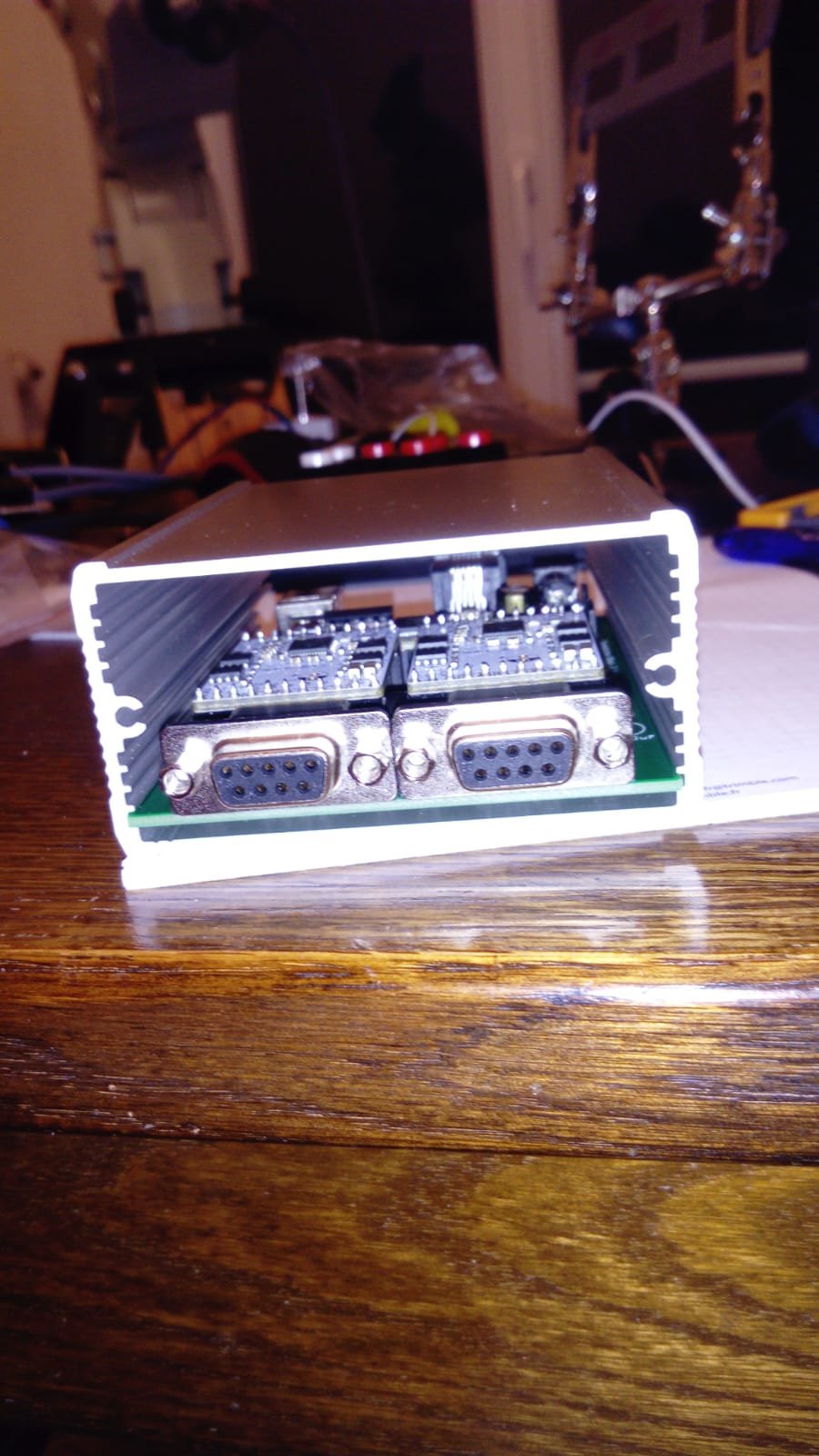

Voici quelques photo de la version 2.4.x mini

[Franck M57]

J'ai vu sur le wiki qu'il y a une manip à faire sur R1 - R2 du TMC5160. J'ai pas trop compris ce qu'il faut faire. Tu peux m'en dire plus.



Franck

[FS2]

Tu dessoudes la resistance qui est montée à la position R2 et tu la resoudes à la position R1.

Modifié 14 février 2019 par FS2

[FS2]

un peu de documentation en francais sur la version Mini:

https://groups.io/g/TeenAstro/files/documentation/French/TeenAstro Mini 2.4.pdf

Merci Fred!

Le wiki a été mis à jour!



Les Schematics sont en ligne un grand MERCI à Armand.





Modifié 15 février 2019 par FS2

[FS2]

Le 11/02/2019 à 19:07, Franck M57 a dit :

J'ai vu sur le wiki qu'il y a une manip à faire sur R1 - R2 du TMC5160. J'ai pas trop compris ce qu'il faut faire. Tu peux m'en dire plus.



Franck

voir ici:

https://groups.io/g/TeenAstro/wiki/TMC5160BOB



[FS2]

Si tu perds la resistance ce n'est pas grave il suffit de la remplacer par un petit fil de cuivre!

[FS2]

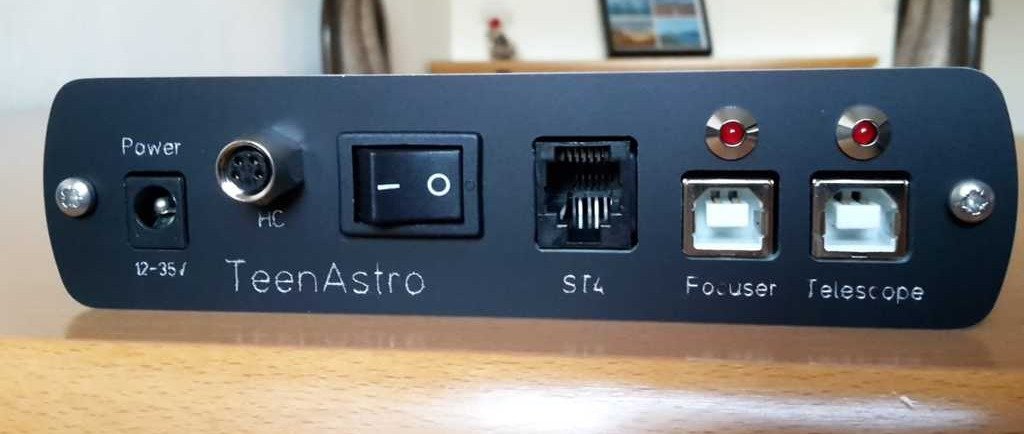

Black Edition 😍

[Moot]

il y a 25 minutes, FS2 a dit :

Si tu perds la resistance ce n'est pas grave il suffit de la remplacer par un petit fil de cuivre!

Je viens, par curiosité, de voir la notice de la carte, et en effet, l'original de cette "résistance" a une valeur de zéro ohm, c'est donc vraiment équivalent à un bout de fil.

[FS2]

C'est Sebastien85 qui me l'a dit 😁

[Astro_007]

Salut Charles 😉

C'est Stéphane du club avec sa monture altaz ES/Bresser, j'ai regardé ton projet et je te confirme mon grand intérêt pour une version sur ma monture de Teenastro 😎

Modifié 17 février 2019 par Astro_007

[FS2]

Salut Stephane,



Un etats-unien a déjà gotoisé ca vixen Porta voir ici

https://photos.app.goo.gl/un4cvfy9ryBrxPwc2



j'ai commandé ce WE une vixen Porta et on verra aussi un kit pour ta TWILIGHT quand ca sera au petits oignons donc pas avant cet été, si je suis super rapide peut être à l'EUROAstro mais bon c'est un LOISIR.

je vais reprendre la même approche que Pete et faire des dessins pour avoir des pieces usiné CNC. pour les ourroies et le moteur pas à pas il y aura un cache en impression 3D.



Charles



[APOLLO 39]

Bonjour à tous;



Après une dizaine d"heures de soudures et cogitations, j'ai fini de monter ma carte V2.4.1 et ma raquette.

Une bonne loupe est la bienvenue, notamment pour souder le quartz et déplacer les résistances des TMC5160 (pour ma part je les ai remplacé par un fil de cuivre).

J'ai rentré des valeurs de démultiplications et différents paramètres demandés et je teste la bête avec deux moteurs, sur mon bureau pour le moment. Tout a l'air de fonctionner...



J'ai quelques remarques ou questions qui pourront peut-être servir aux autres:



dans la liste de composants pour la V2.4.1, je pense qu'il n'y a pas assez de barette MPE 087-1-050 (Barrette mâle 2,54 mm, 1 X 50, droite) pour une version avec 3 TMC5160 et 2 Teensy; pour l'instant je n'en ai pkus pour le Teensy Focuser.



le fusible n'est pas non plus dans la liste



il y a un condensateur 100microF en trop



1 seul quartz pour 2 Teensy: je suppose qu'il n'y en a pas besoin pour le focuser



pour le montage des diodes dans leurs supports, je n'arrive pas à les enfoncer jusqu'au bout, il y a une embase un peut plus large qui ne passe pas dans l'ouverture du support; y-a-t-il une astuce ? faut-il les enfoncer par l'arrière du support ? mais dans ce cas je ne vois pas comment démonter la partie blanche...



j'ai vu dans les shéma un courant maxi de 1.4V pour les moteurs.

Les enroulements de mes moteurs ont une résistance de 1.5 ohm. Donc pour limiter le courant, j'ai mis des résistances de 10 ohms en série sur chaque enroulement. Est-ce bien cela qu'il fallait faire ?



La vitesse de déplacement maxi semble faible: 15x environ; y-a-il une raison ? peut-on faire plus ?



Enfin, j'ai un problème avec l'écran de la raquette: il semble qu'une ligne sur deux soit noire d'où une qualité de lecture très dégradée; d'où cela peut-il venir ? L'écran que j'ai commandé est celui-ci:

https://cheaptronic24.de/displays/oled/110/1-3-oled-display-blau-128x64-i2c-modul-arduino-raspberry-pi



Voilà pour mes commentaires et questions.



J'ai maintenant hâte de monter tout cela sur le télescope et de tester en réel !



Apollo

[FS2]

Il y a 9 heures, APOLLO 39 a dit :

pour le montage des diodes dans leurs supports, je n'arrive pas à les enfoncer jusqu'au bout, il y a une embase un peut plus large qui ne passe pas dans l'ouverture du support; y-a-t-il une astuce ? faut-il les enfoncer par l'arrière du support ? mais dans ce cas je ne vois pas comment démonter la partie blanche...

tu la retires avec une pince en tirant un coup fort

Modifié 19 février 2019 par FS2

[FS2]

Il y a 9 heures, APOLLO 39 a dit :

'ai vu dans les shéma un courant maxi de 1.4V pour les moteurs.

Les enroulements de mes moteurs ont une résistance de 1.5 ohm. Donc pour limiter le courant, j'ai mis des résistances de 10 ohms en série sur chaque enroulement. Est-ce bien cela qu'il fallait faire ?

non absolument pas retire cette resistance

[FS2]

Il y a 9 heures, APOLLO 39 a dit :

Enfin, j'ai un problème avec l'écran de la raquette: il semble qu'une ligne sur deux soit noire d'où une qualité de lecture très dégradée; d'où cela peut-il venir ? L'écran que j'ai commandé est celui-ci:

https://cheaptronic24.de/displays/oled/110/1-3-oled-display-blau-128x64-i2c-modul-arduino-raspberry-pi

Je pense que l'ecran est HS ca arrive...

[FS2]

Il y a 9 heures, APOLLO 39 a dit :

1 seul quartz pour 2 Teensy: je suppose qu'il n'y en a pas besoin pour le focuser

oui

[FS2]

Il y a 9 heures, APOLLO 39 a dit :

La vitesse de déplacement maxi semble faible: 15x environ; y-a-il une raison ? peut-on faire plus ?

change le maximal rate

[FS2]

Le mieux c'est de poser toutes ces questions sur le forum TeenAstro, car à la fin ce fil va être long et personne ne pourra retrouver les informations...

Amicalement,

Charles

[FS2]

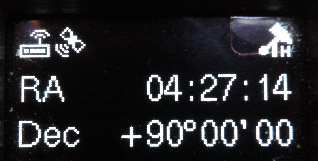

Ca y est j'ai fini l'option GPS, quand le module GPS est synchronisé avec les satellites un petit symbol apparaît sur l'écran.

On peut alors resynchroniser l'horloge ou bien obtenir la position du site. C'est très pratique en nomade!



la documentation est en ligne ici:

https://groups.io/g/TeenAstro/wiki/GNSS-Option

[FS2]

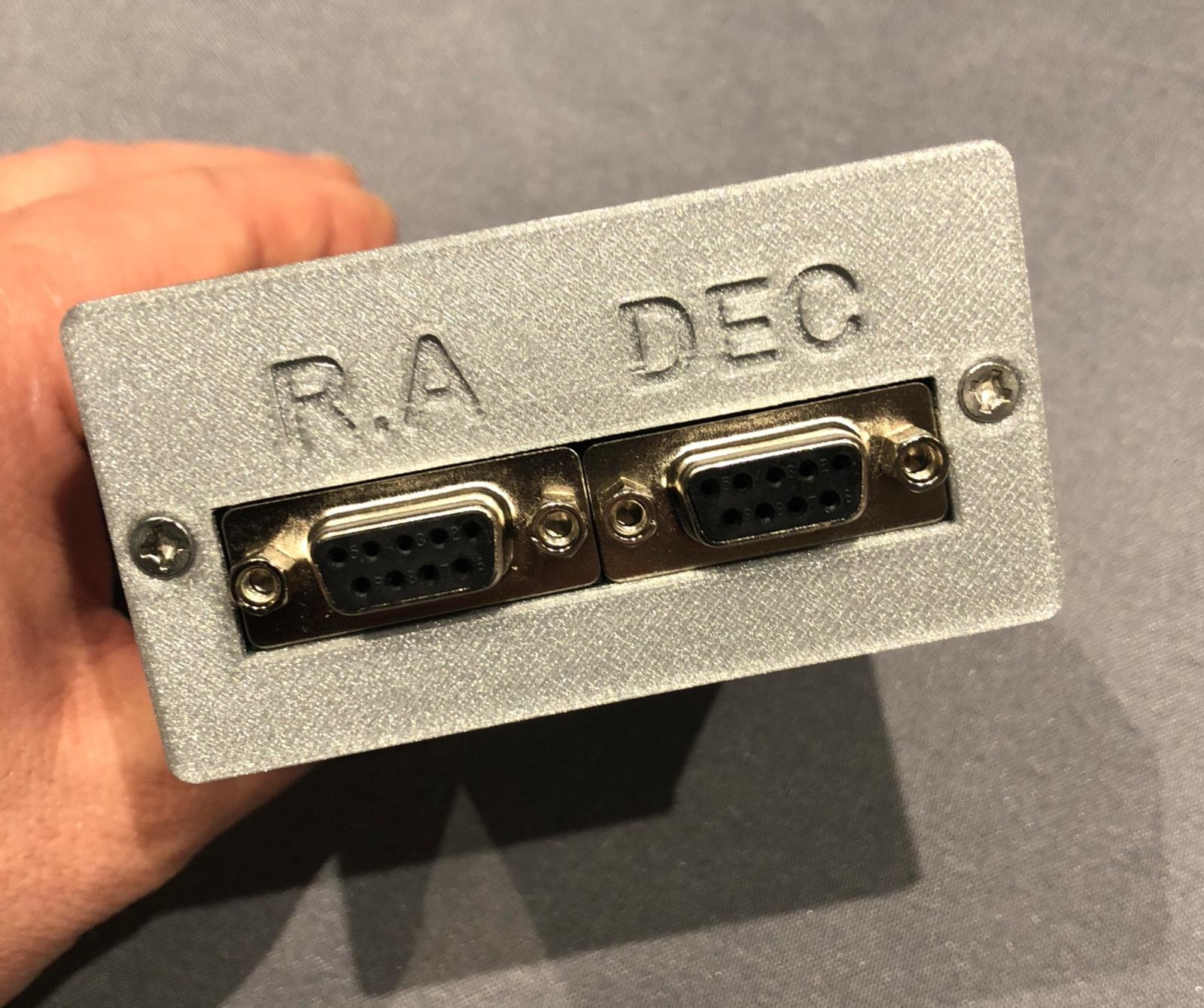

Voila a quoi à l'air  la version mini quand elle est montée.

Fichier et phot fait par Sebastien85

Modifié 5 mars 2019 par FS2

[FS2]

Voici les dernières evolutions:

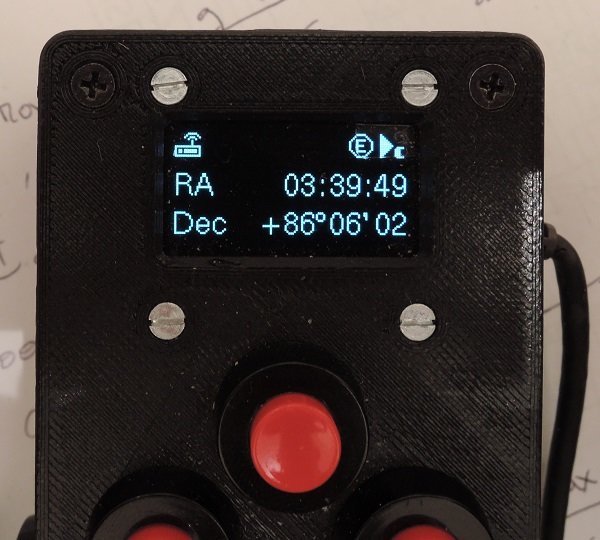

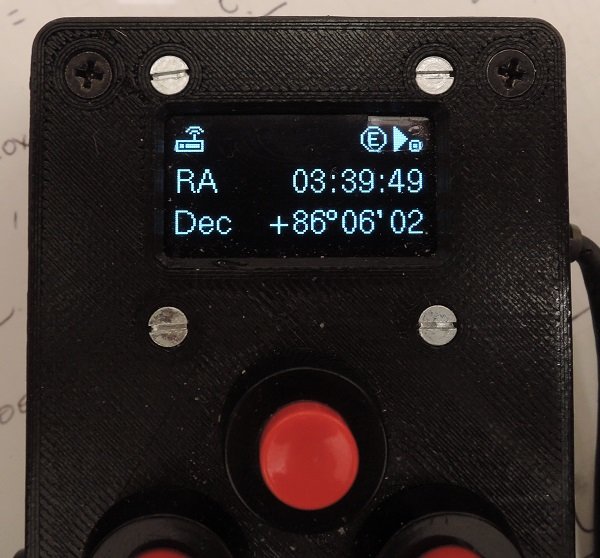

Vitesse de suivi lunaire et solaire avec un symbole!

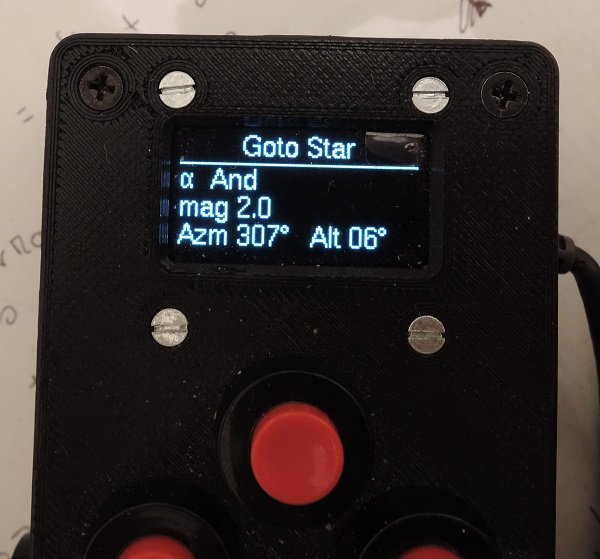

Pour les goto et sync sur une étoile affichage de l'azimuth et de l'elevation, ca évite les étourderies...



Khalid à mis à jour les catalogs dans ONstep alpha, je les ai integrés dans TeenAstro merci à lui.





[gehelem]

Du coup, suivant le truc de loin mais avec admiration, je me demande quel est l'écart avec OnStep ?

Est ce que votre code en reste très proche, ou bien est-ce que ce ne sont plus que de lointains cousins ?

(Pardon si la question est idiote, je ne me rends pas bien compte...)

Gilles
