TeenAstro une motorisation DIY

[FS2]

C'est plutôt cousin que lointain cousins puisque je peux assez facilement prendre les nouvelles fonctions qui me plaisent et les intégrer.

Pax example, TeenAstro est concu uniquement pour les processeurs Teensy...



[FS2]

Salut,

Sebastien Durant qui a dessiné le MAXPCB de OnStep redessine le mini PCB sous EasyEDA.

ce n'est pas finalisé!

à voir ici

[gehelem]

Le 11/03/2019 à 23:08, FS2 a dit :

C'est plutôt cousin que lointain cousins puisque je peux assez facilement prendre les nouvelles fonctions qui me plaisent et les intégrer.

Pax example, TeenAstro est concu uniquement pour les processeurs Teensy...



Merci !

[FS2]

Salut,

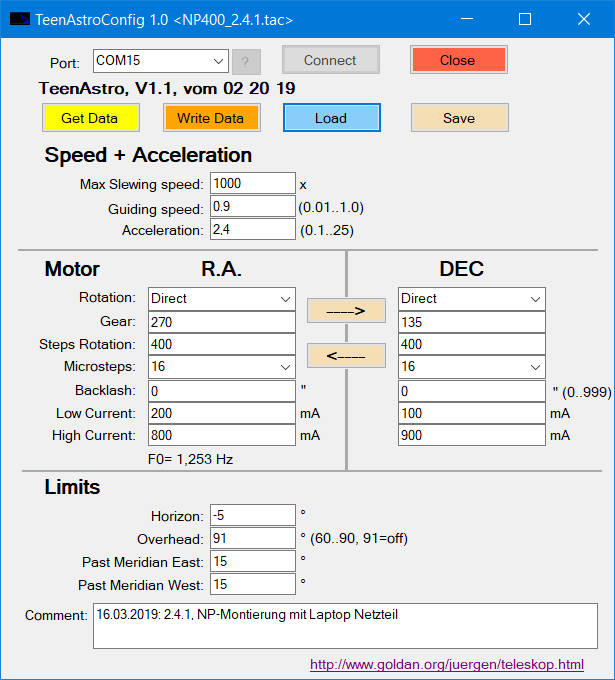

Pour ceux qui ont envie de faire un backup des paramètres de leur monture, Jürgen Goldan a fait un outil pour lire et charger les parametres.



[FS2]

pour ceux qui ont peur de monter un TeenAstro, il y en a un à vendre car il est passé à la version 2.4

https://forum.astronomie.de/threads/teenastro-v2-3-1.271588/

Charles

[HAlfie]

Hello Charles,



Et bravo pour ce beau projet!

j'ai quelques questions sur le Teenastro.



Est-ce totalement pilotable par SGP via ASCOM et est-ce stable?

Peut-on faire du pulse guiding avec PHD2?

Est-ce pilotable via EQMOD?

Quelle est la différence entre la version "mini" et la version "normale" (ampérage maxi? différences dans les fonctionalités?)

Y-a-t-il une différence entre la version 2.3.1 et la 2.4.1 autrement que par la différence de composant TOS 100 et les mises à jours futures sont-elles assurées pour le 2.3.1?

Si un jour pour une raison X tu arrêtes de t'investir dans ce projet, cela signifie-t-il plus de mise à jour?



Merci pour ton retour et bonne journée 🙂



Modifié 29 mars 2019 par HAlfie

[FS2]

Salut Halfie,



Je ne sais pas si tu te souviens je suis passé chez toi acheter une roue à filtre apogee, il y a déjà pas mal de temps...

Est-ce totalement pilotable par SGP via ASCOM et est-ce stable?

SGPro : Stephan Linhart utilise SGP avec TeenAstro et il en est super content

regarde sa gallerie:

fait avec TeenAstro et SGP:

http://www.astrobin.com/full/393630/0/

http://www.astrobin.com/full/394183/0/

http://www.astrobin.com/full/398119/0/



sinon l'IAS a déjà monté 8 Teenastro...

https://www.ias-observatory.org/index.php/en/



entre les version 2.3.x et 2.4. ce sont les modules de puissance qui changent quand j'ai fait la version 2.2. les TMC2130 n'existait pas et je voulais un truc qui ne chauffe pas et supporte un RC de 400mm sans broncher et qu'on puisse regler le courrant sans avoir à ouvrir le boitier🤬



Je mets toutes les versions à jour et je fourni les firmwares, plus la configuration Hard est homogene plus c'est facile de garder un truc qui est testé par une large gamme d'utilisateur.

Je souhaite de tout coeur que ce projet soit porté par plusieurs passionné, j'ai une seule condition garder l'état d'esprit du projet: avoir des utilisateurs satisfaits et les écouter. Déjà Sebastien Durant s'occupe du nouveaux PCB de la version Mini. Le projet MCMT dure depuis des années car il y a plusieurs personne motrices et ils ont su garder un systeme stable et pas une machine jamais finie. Bravo à eux.



oui c'est compatible avec EQmod par contre TeenAstro n'a pas de mode "alignment" ca sera pour la prochaine version avec le mode alta az.

La version mini n'a pas de module de mise au point c'est la seule différence.



Charles





[chris277]

Bonsoir Charles,

Bravo pour ton teenastro! Je viens de le découvrir via Sebastien sur le post d'Halfie d'AS. ça m'intéresse beaucoup pour une vieille SPDX vixen...

[FS2]

voila ce que tu auras une fois le TeenAstro monté



Modifié 31 mars 2019 par FS2

[chris277]

Merci Charles, Quels sont les moteurs montés à la place des MT1 vixen?

[FS2]

des Nema 17 avec reducteur 1:10

[HAlfie]

Le 30/03/2019 à 20:33, FS2 a dit :

Salut Halfie,



Je ne sais pas si tu te souviens je suis passé chez toi acheter une roue à filtre apogee, il y a déjà pas mal de temps...

Est-ce totalement pilotable par SGP via ASCOM et est-ce stable?

SGPro : Stephan Linhart utilise SGP avec TeenAstro et il en est super content

regarde sa gallerie:

fait avec TeenAstro et SGP:

http://www.astrobin.com/full/393630/0/

http://www.astrobin.com/full/394183/0/

http://www.astrobin.com/full/398119/0/



sinon l'IAS a déjà monté 8 Teenastro...

https://www.ias-observatory.org/index.php/en/



entre les version 2.3.x et 2.4. ce sont les modules de puissance qui changent quand j'ai fait la version 2.2. les TMC2130 n'existait pas et je voulais un truc qui ne chauffe pas et supporte un RC de 400mm sans broncher et qu'on puisse regler le courrant sans avoir à ouvrir le boitier🤬



Je mets toutes les versions à jour et je fourni les firmwares, plus la configuration Hard est homogene plus c'est facile de garder un truc qui est testé par une large gamme d'utilisateur.

Je souhaite de tout coeur que ce projet soit porté par plusieurs passionné, j'ai une seule condition garder l'état d'esprit du projet: avoir des utilisateurs satisfaits et les écouter. Déjà Sebastien Durant s'occupe du nouveaux PCB de la version Mini. Le projet MCMT dure depuis des années car il y a plusieurs personne motrices et ils ont su garder un systeme stable et pas une machine jamais finie. Bravo à eux.



oui c'est compatible avec EQmod par contre TeenAstro n'a pas de mode "alignment" ca sera pour la prochaine version avec le mode alta az.

La version mini n'a pas de module de mise au point c'est la seule différence.



Charles





Hello Charles,



oui je me souviens, cela date un peu en effet :-)!



nickel que ça soit compatible avec SGP de façon stable! Ce logiciel est de plus en plus utilisé pour toute personne qui veut automatiser.

Du coup si compatible EQMOD, cela gère les limites de la monture pour éviter que ça tape dans le trépied?

Qu'entends-tu par "pas fonction alignement". Ca veut dire qu'avec EQmod on ne peut pas faire le goto sur 3 étoiles où ça vient corriger le cône pour compenser les défauts de la monture?



La version mini semble très tentante en effet...! Si mon approche de carte d'AZ EQ6 Gt ne se concrétise pas, je tenterai bien avec le boitier mini!









[FS2]

il y a 22 minutes, HAlfie a dit :

Du coup si compatible EQMOD, cela gère les limites de la monture pour éviter que ça tape dans le trépied?

Oui c'est géré en natif donc même si EQMode plante la monture arretera le suivi si elle est hors limite.

il y a 23 minutes, HAlfie a dit :

Ca veut dire qu'avec EQmod on ne peut pas faire le goto sur 3 étoiles où ça vient corriger le cône pour compenser les défauts de la monture?

Oui pour l'instant il faut faire une mise en station au viseur polaire ou à la camera, comme j'ai une Em200 c'était pour moi pas important

Je vais devoir m'y coller de toute manière... Pour l'instant personne n'a exigé cette fonction idem pour le PEC il n'y en a pas.

il y a 25 minutes, HAlfie a dit :

La version mini semble très tentante en effet...! Si mon approche de carte d'AZ EQ6 Gt ne se concrétise pas, je tenterai bien avec le boitier mini!

A toi de voir

[chris277]

Il y a 3 heures, FS2 a dit :

des Nema 17 avec reducteur 1:10

Merci!

[FS2]

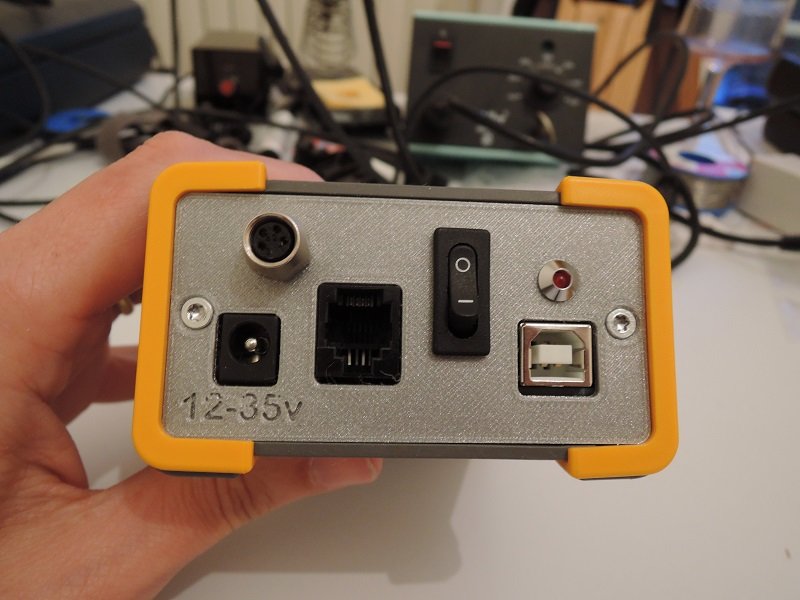

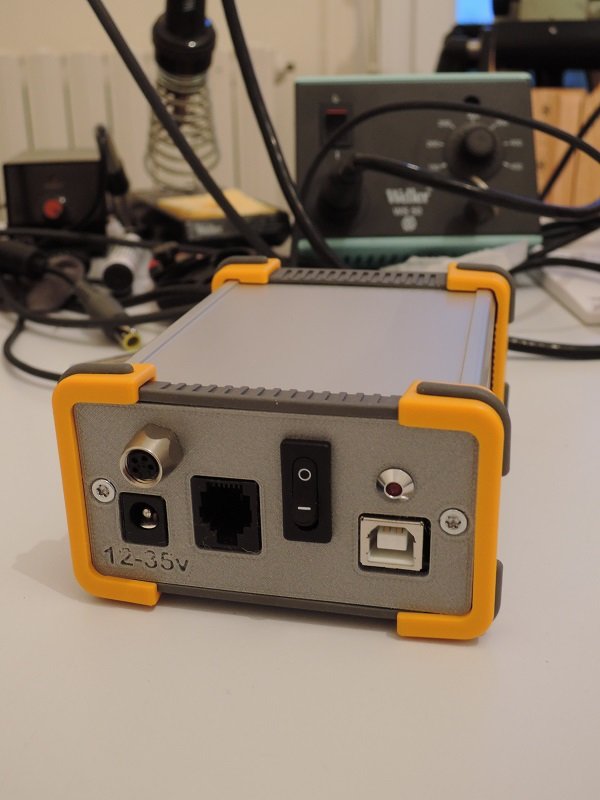

La version mini est achevée.

          A vos fers à souder!



Un GRAND merci à Sebastien85 pour sa contribution à ce projet.



Modifié 2 avril 2019 par FS2

[gehelem]

Superbe...

Bravo !

[FS2]

Merci 😊

Limite du système:

* 35V max

*2.8A RMS

*Micropas: de 16 interpollés 256 à 256 micro natif

*Goto testé jusqu'a 1200x la vitesse Siderale

Modifié 2 avril 2019 par FS2

[FS2]

TeenAstro avec une monture DYI harmonic drive

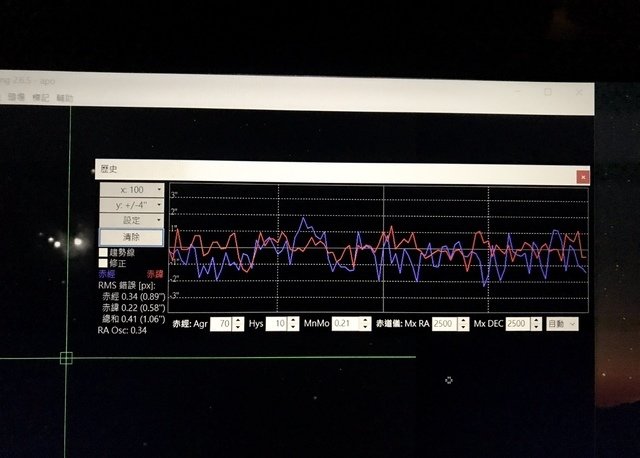

First light guiding avec un Borg 45mm



Merci à apo pour ce partage

[Frederic Jabet]

Bonjour, je decouvre ce projet passionnant !

Mon AP900 nomade est équipée d’un FS2 justement. La valeur ajoutée que je vois a ce TeenAstro est le meridian flip qui manque au FS2.

J’imagine que si je monte ce système, il pourra piloter mes moteurs de FS2? Quelle serait la vitesse de slewing maximale?

Merci d’avance.

[FS2]

Salut Frederic,

Le 07/04/2019 à 22:16, Frederic Jabet a dit :

La valeur ajoutée que je vois a ce TeenAstro est le meridian flip qui manque au FS2.

Pas seulement tu aura aussi le wifi. et pouvoir piloter avec skysafari c'est pas rien, le guidage marche aussi en wifi.



Le 07/04/2019 à 22:16, Frederic Jabet a dit :

J’imagine que si je monte ce système, il pourra piloter mes moteurs de FS2? Quelle serait la vitesse de slewing maximale?

Avec un ami nous avons fait des testes: quelque soit la config le TeenAstro est plus rapide que la FS2. Il y a même un utilisateur qui fait tourner sa monture à 1200x la vitesse siderale,  je trouve que 500x c'est déjà suffisant.



Charles

Modifié 9 avril 2019 par FS2

[FS2]

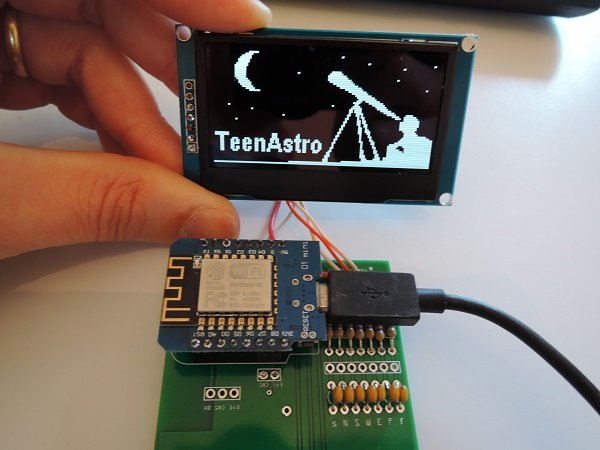

Nouvel écran OLED 2.4" SSD1309 😍 c'est quand même plus lisible! 😎



Supporté à partir du Firmware 1.1.2





Modifié 11 avril 2019 par FS2

[vinvin]

Excellent ! C'est pas cher en plus ! Contrôlé en SPI en plus, ça pas être trop compliqué à intégrer !

[FS2]

Non c'est du I2C ca prend moins de fils, et oui c'est facile à monter:

SDA sur SDA, SCL sur SCL, 5V sur Vin, GND sur GND et petite astuce pour que ca marche RESET sur RES



C'est beau quand ca marche!



Modifié 11 avril 2019 par FS2

[FS2]

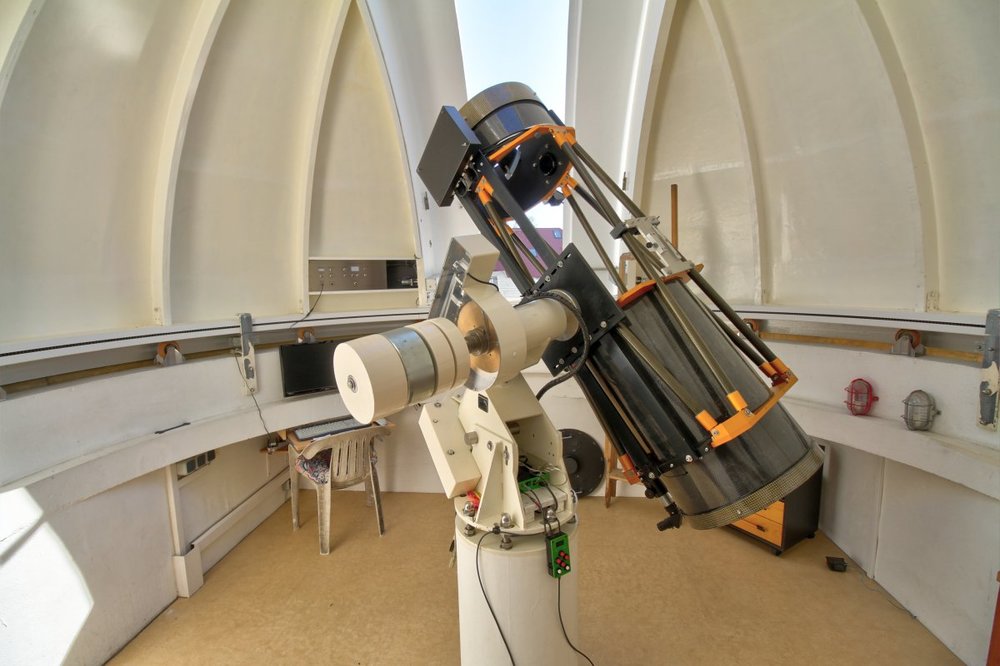

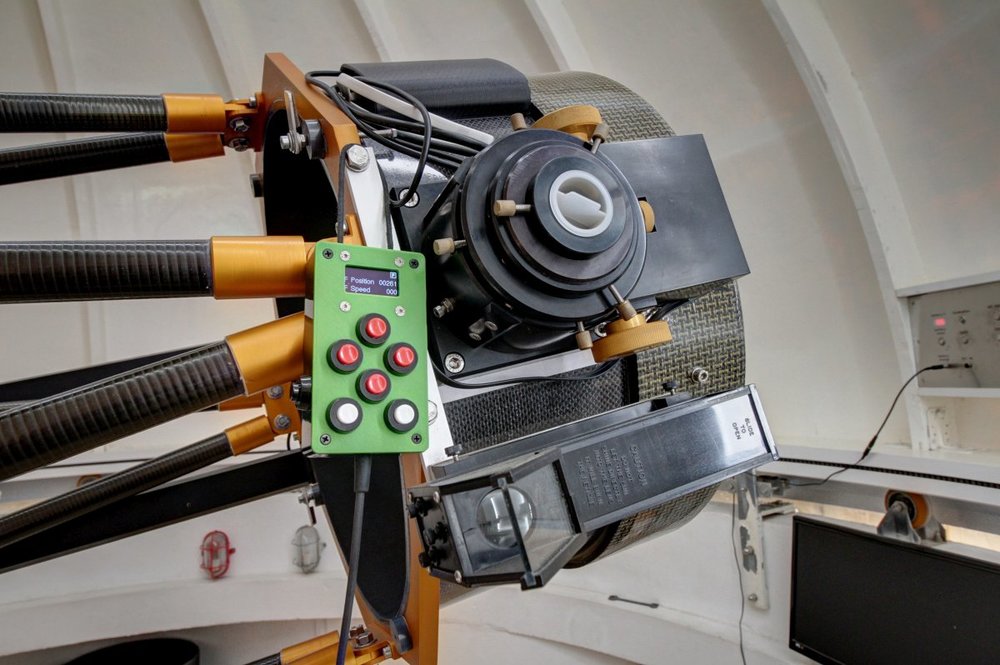

Un TeenAstro sur un T400 avec option Focuser



[FS2]

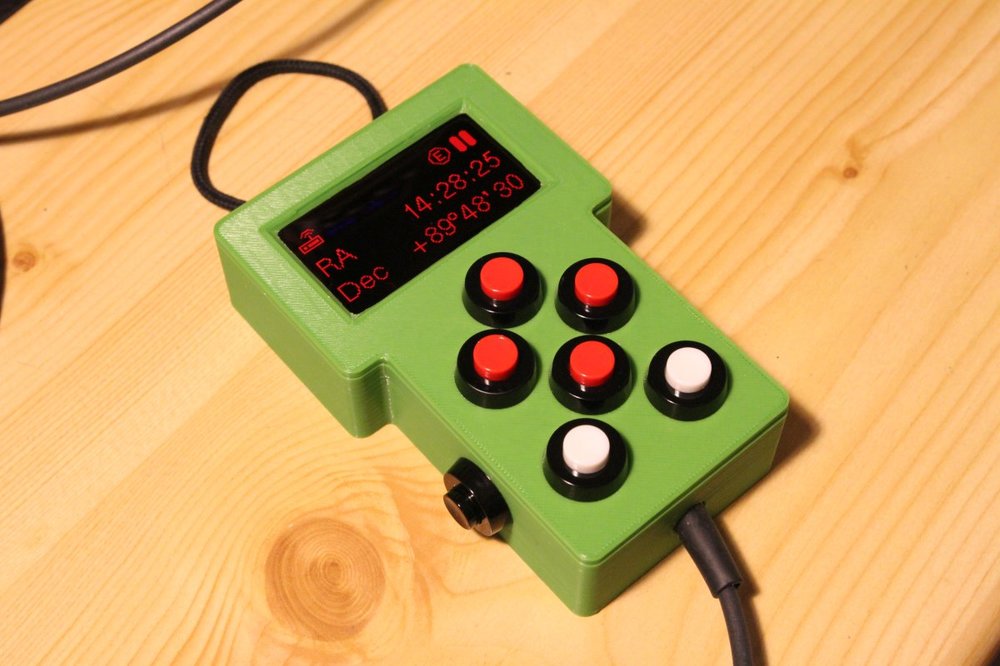

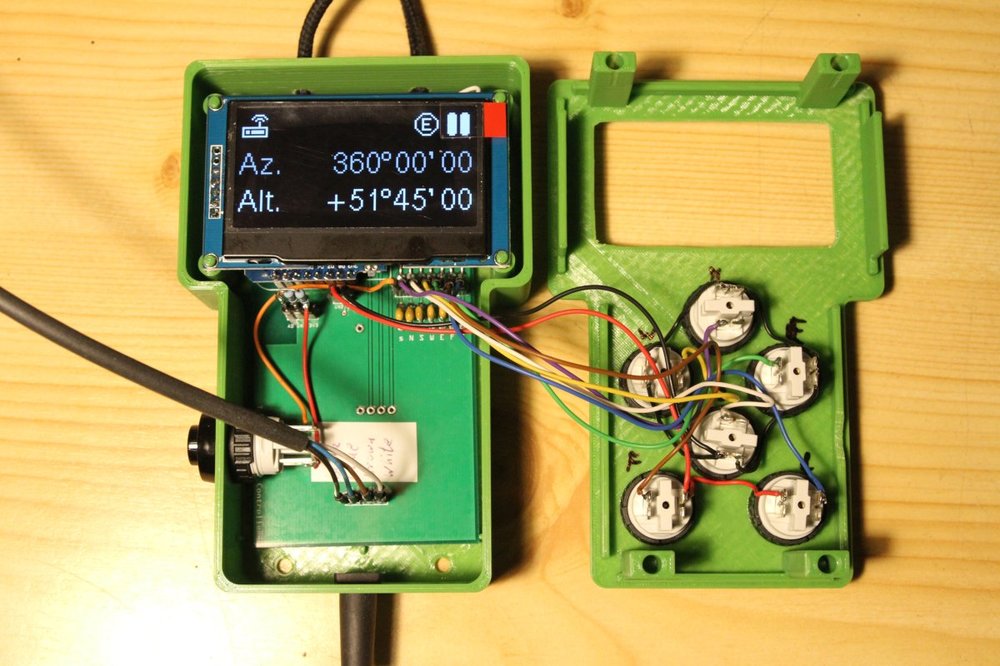

Henri a fait un boitier en impression 3d pour le oled 2.4



Modifié 24 avril 2019 par FS2

[FS2]

un example de GOTO a 1000x la vitesse siderale:



[FS2]

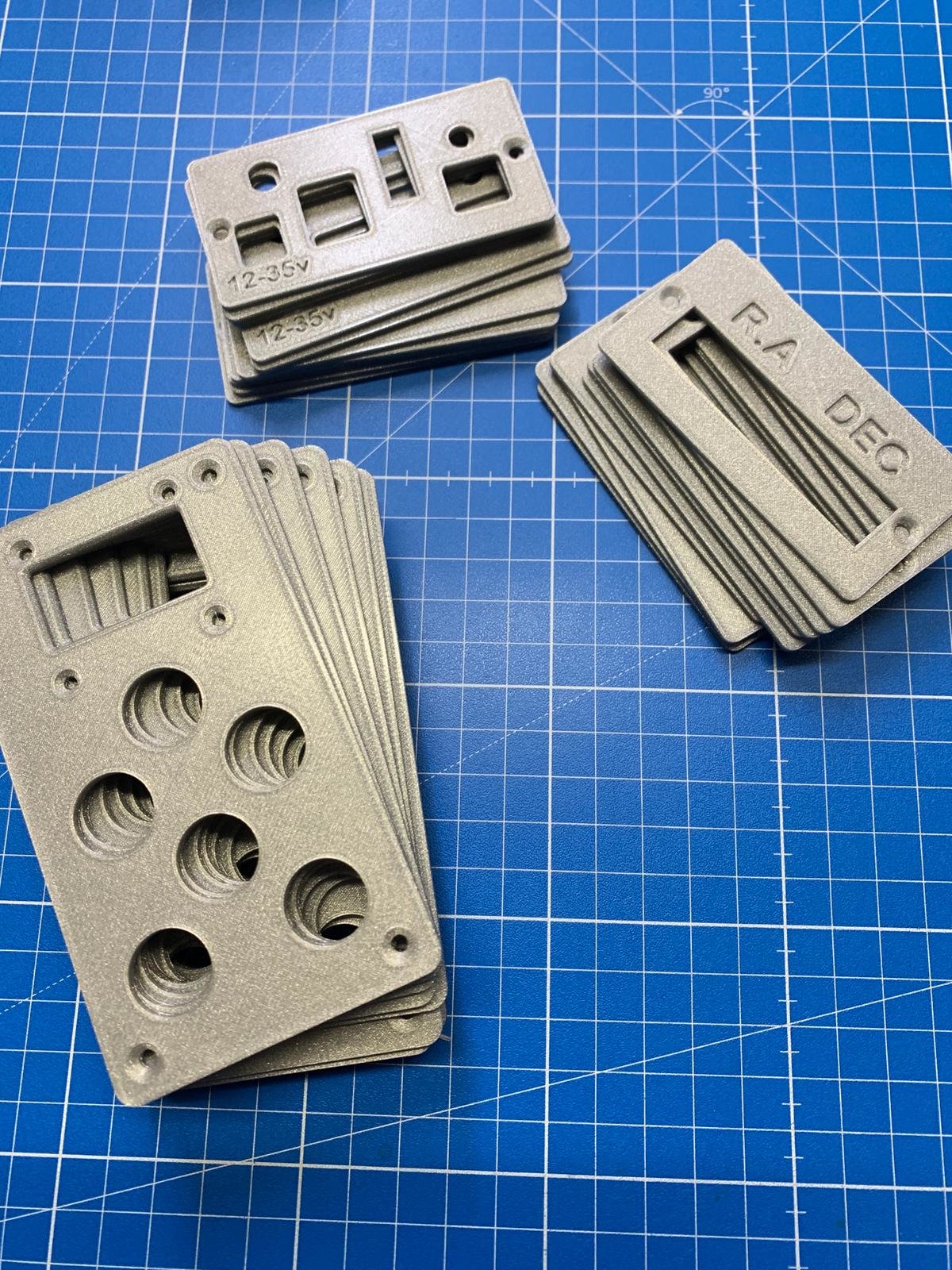

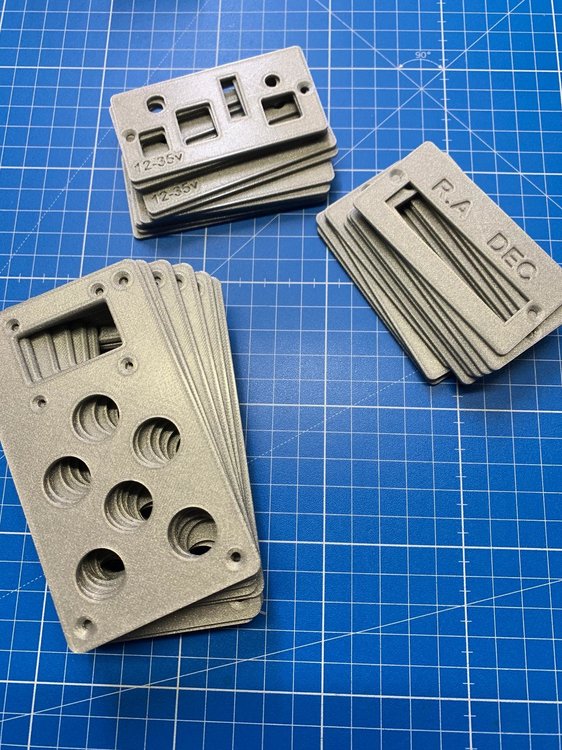

Sebastien85 a imprimé plusieurs Kit TeenAstro, ainsi lorsque je  envoie un kit mini il comprend la face avant et arrière du boitier TeenAstro Mini et le capot de la raquette ainsi que les PCBs pour la raquette et l'unité centrale . Je ne vois plus trop ce qu'on peut faire de plus pour facilité le montage.

Merci Seb!





Etat du stock:

* 10 kit TeenAstro mini

* 05 Capot raquette pour la version 2.4.x

Modifié 26 avril 2019 par FS2

[Astro_007]

Salut Charles,



Je suis toujours partant pour l'installation d'un kit TeenAstro mini pour ma ES Twilight I 🙂 on s'y prend comment?



Stéphane



Modifié 27 avril 2019 par Astro_007

[FS2]

on va d'abord voir comment ca marche sur ma Vixen Porta et ensuite on passera à ta Twilight

[FS2]

Matthias a mis en ligne la documentation pour la sonde de temperature:

https://groups.io/g/TeenAstro/wiki/Temperature-compensation-for-focuser
