Le 27/04/2019 à 17:35, FS2 a dit :

on va d'abord voir comment ca marche sur ma Vixen Porta et ensuite on passera à ta Twilight



Ok ça marche Charles... fais moi signe lorsque c'est possible 😉

[FS2]

Ca y est j'ai fini par merger les catalogs de ONStep dans TeenAstro. Après plusieurs jours de travaille! N'allez pas imaginer que c'est simplement du copier coller!

On a donc a disposition:

• Etoiles double STF et  STT
• NGC et IC
• Cadwell
• Messier
• Herschell
• Quelques Etoiles variables

Et surtout des options de Filtrage et tout ca sur un petit ESP8266, j'ai encore plein de place sur la puce!

Bravo à Howard et Khalid!



[FS2]

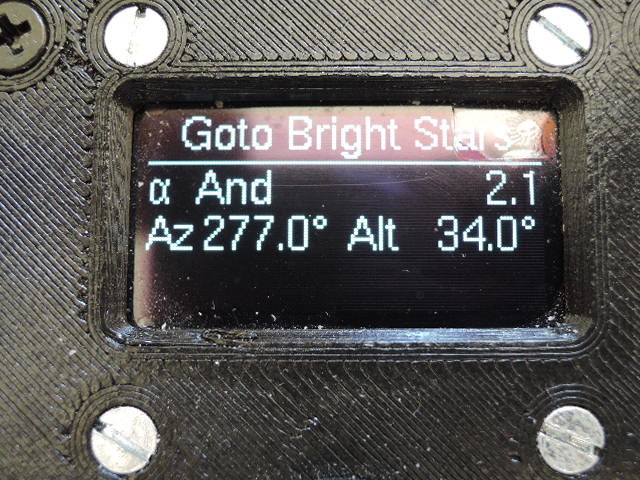

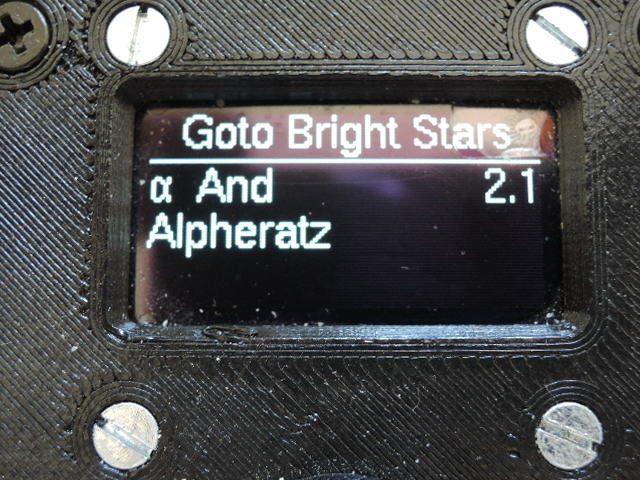

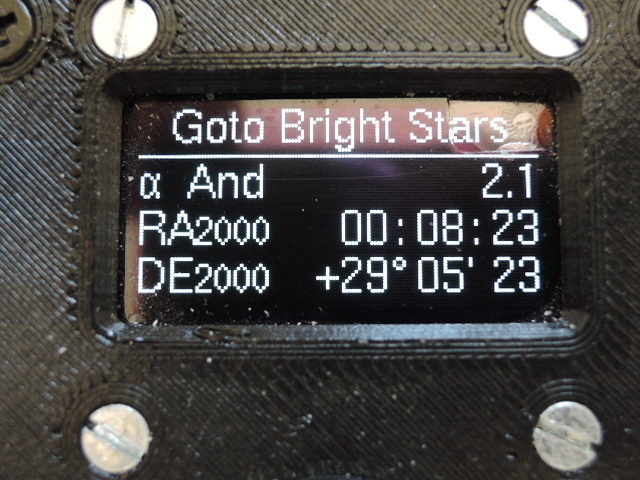

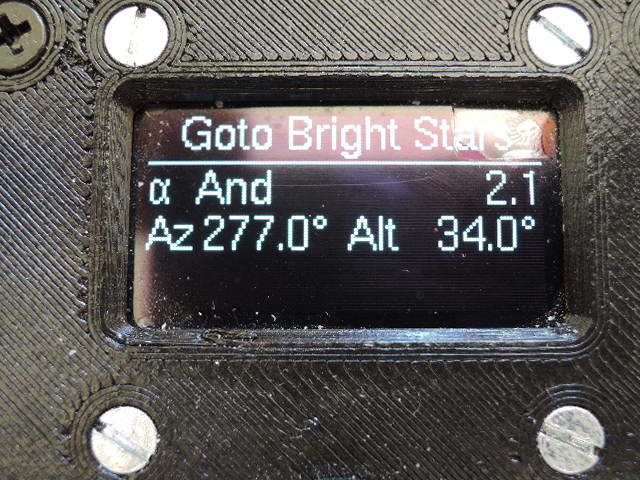

Etoile Brillante

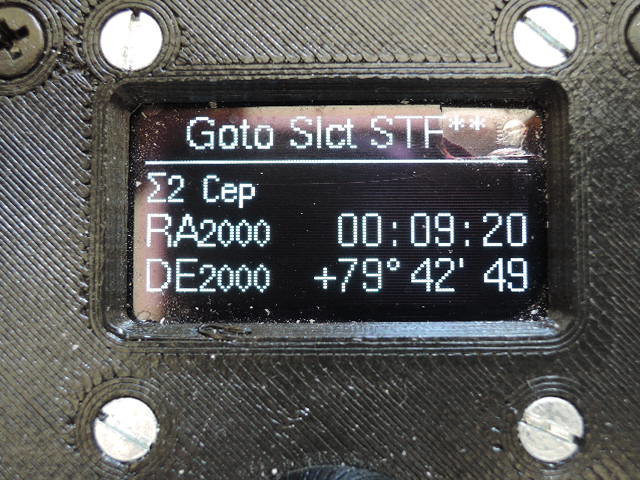

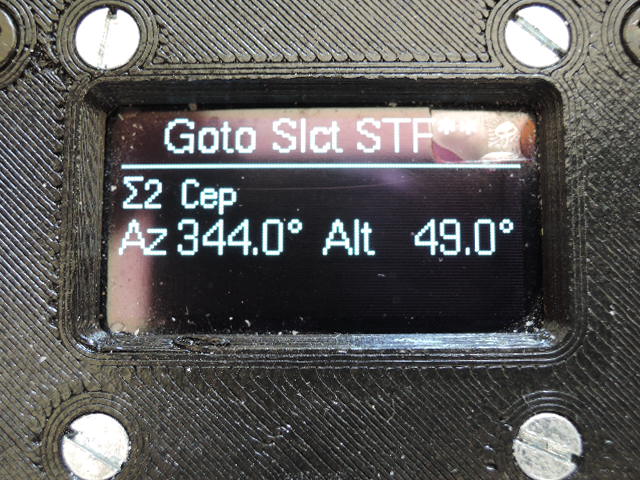

Etoile double

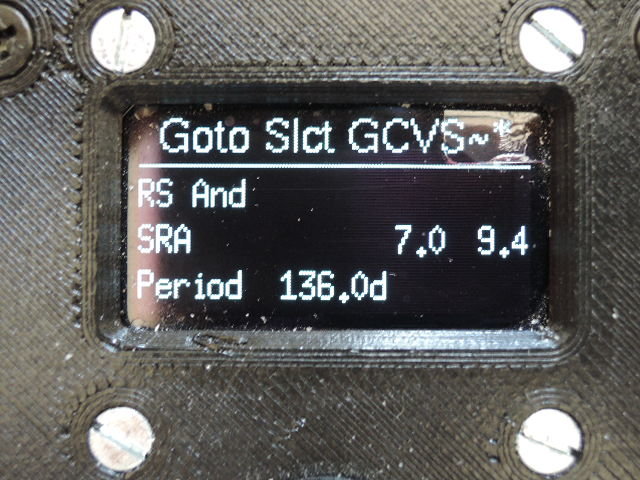

Etoile variable

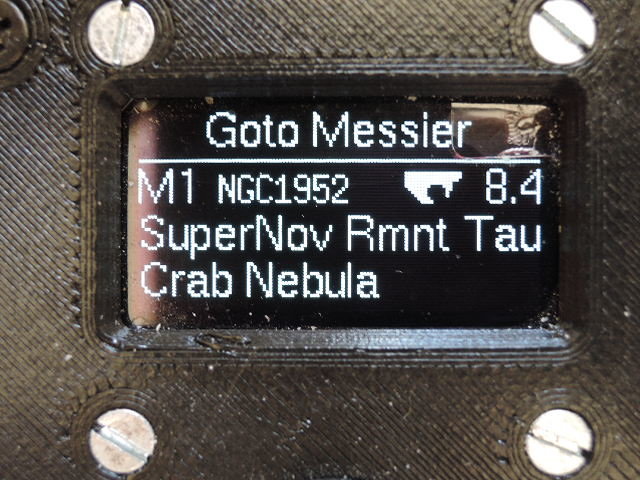

Messier:

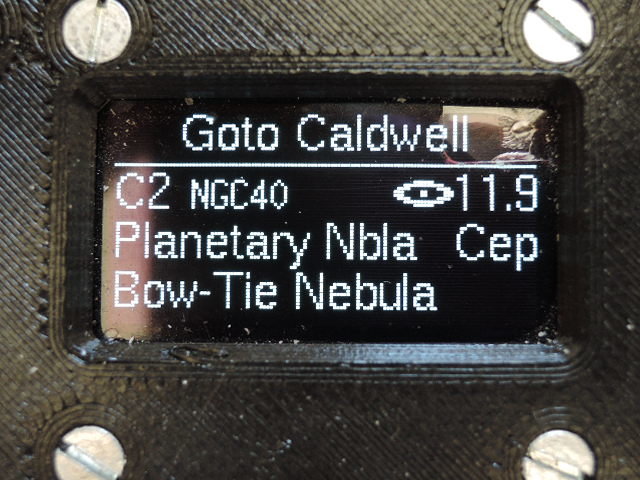

Cadwell :

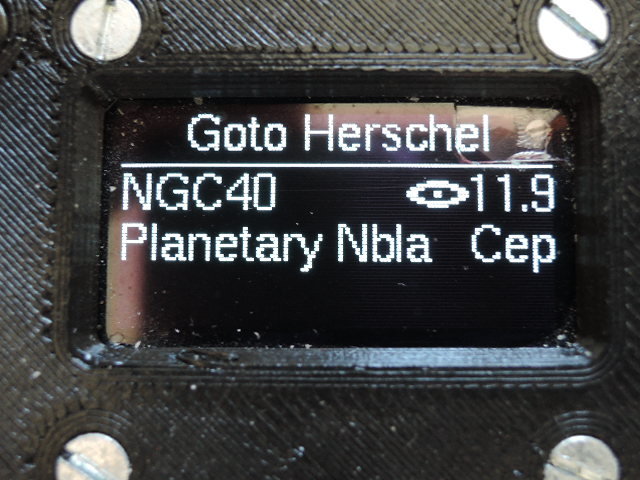

Herschel Catalog

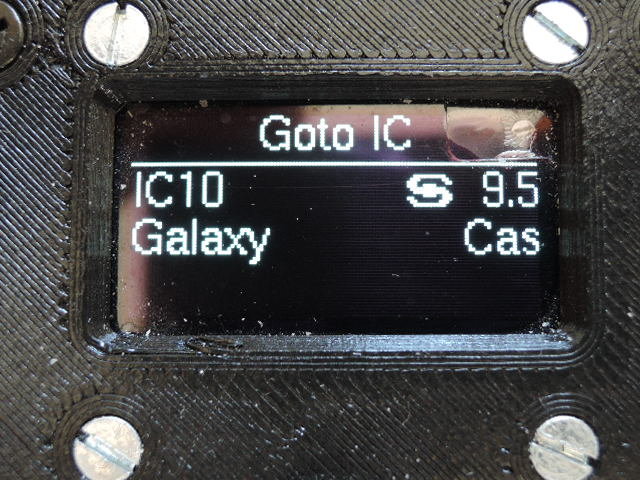

IC Catalog

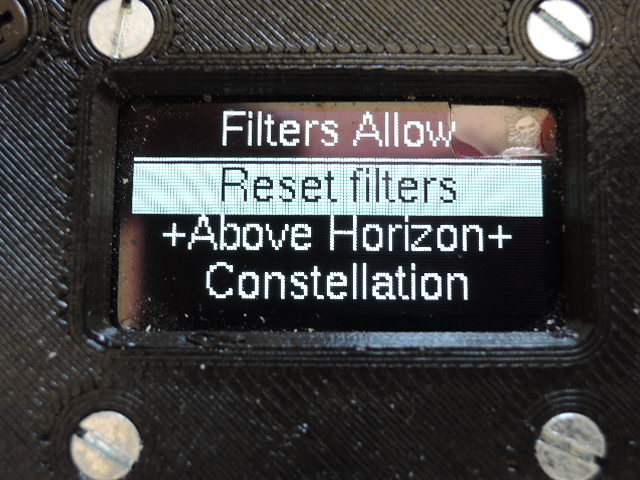

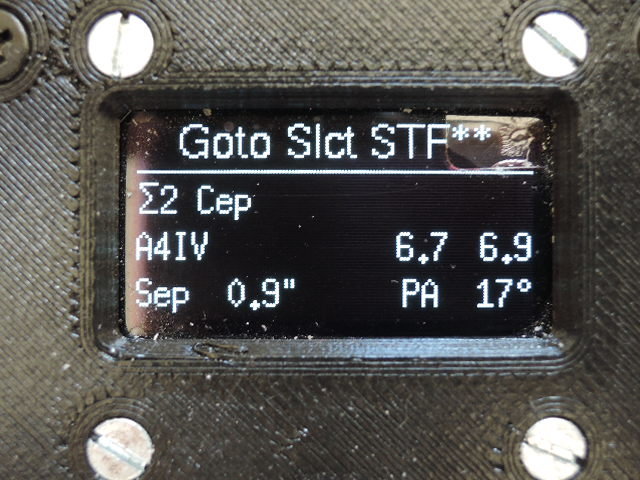

Filter Menu: un "+" est visible lorsqu'un filtre est actif.

[Nautilus68]

Bonjour,

un petit intermède pour vous faire un petit retour sur la fabrication d'une version mini dans laquelle j'ai ajouté un GPS. Toutes les façades sont en aluminium, mais le GPS arrive tout de même à se synchroniser.

Pour l'instant la fixation est faite à base de patafix.

Comme vous pouvez le voir, il reste de la place au dessus des drivers. C'est là que va venir se loger la plaque qui va porter le GPS

Pour le relier, il y a encore des pastilles disponibles pour alimenter le GPS en 5V.

Pour le reste, j'ai soudé directement les fils du GPS sur le Teensy (TX sur TX3, DX sur DX3, et PPS sur la sortie 18 comme indiqué sur le schéma de le version 2.4.1).

Concernant l'installation, elle est totalement réalisable sous windows8.

Ensuite le wifi permet à tout type de tablette ou mobile de se connecter.



Je voudrai remercier Charles pour ce fantastique projet qui est d'une efficacité bien réelle. Tout fonctionne à merveille. Si quelque chose résiste, chercher du côté des soudures un peu plus délicates à réaliser que sur des circuits imprimés classiques.

Félicitations!!!

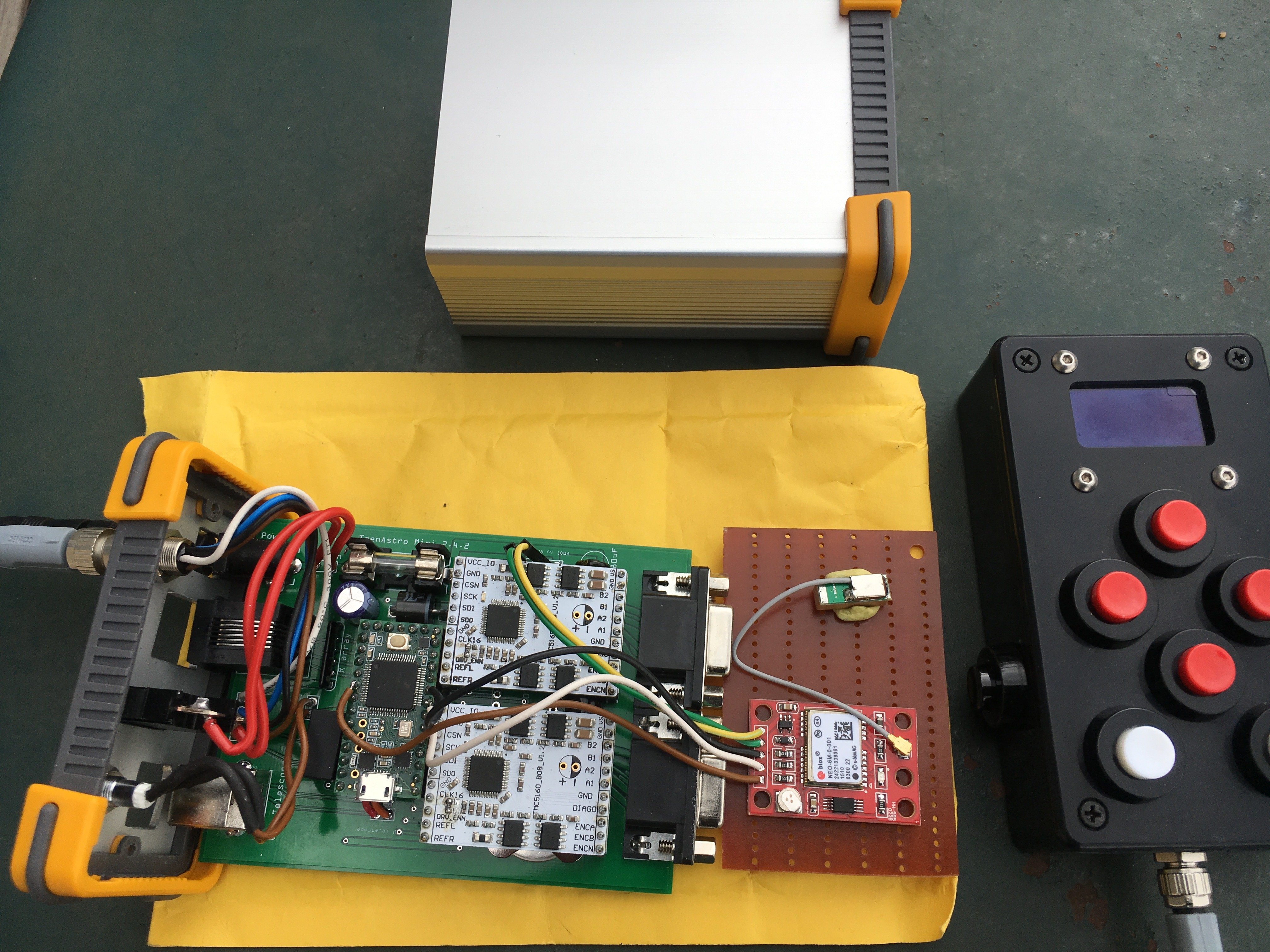

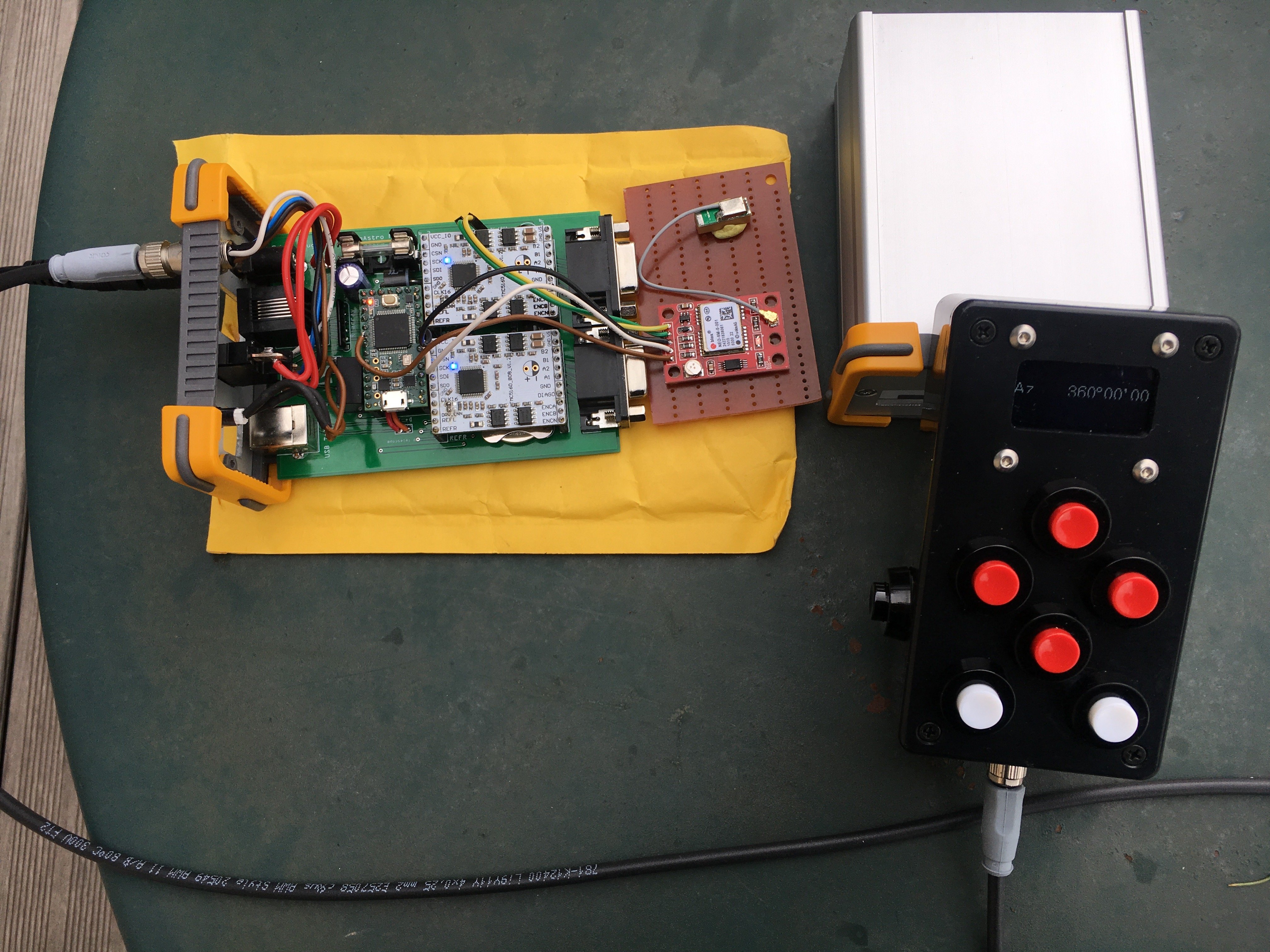

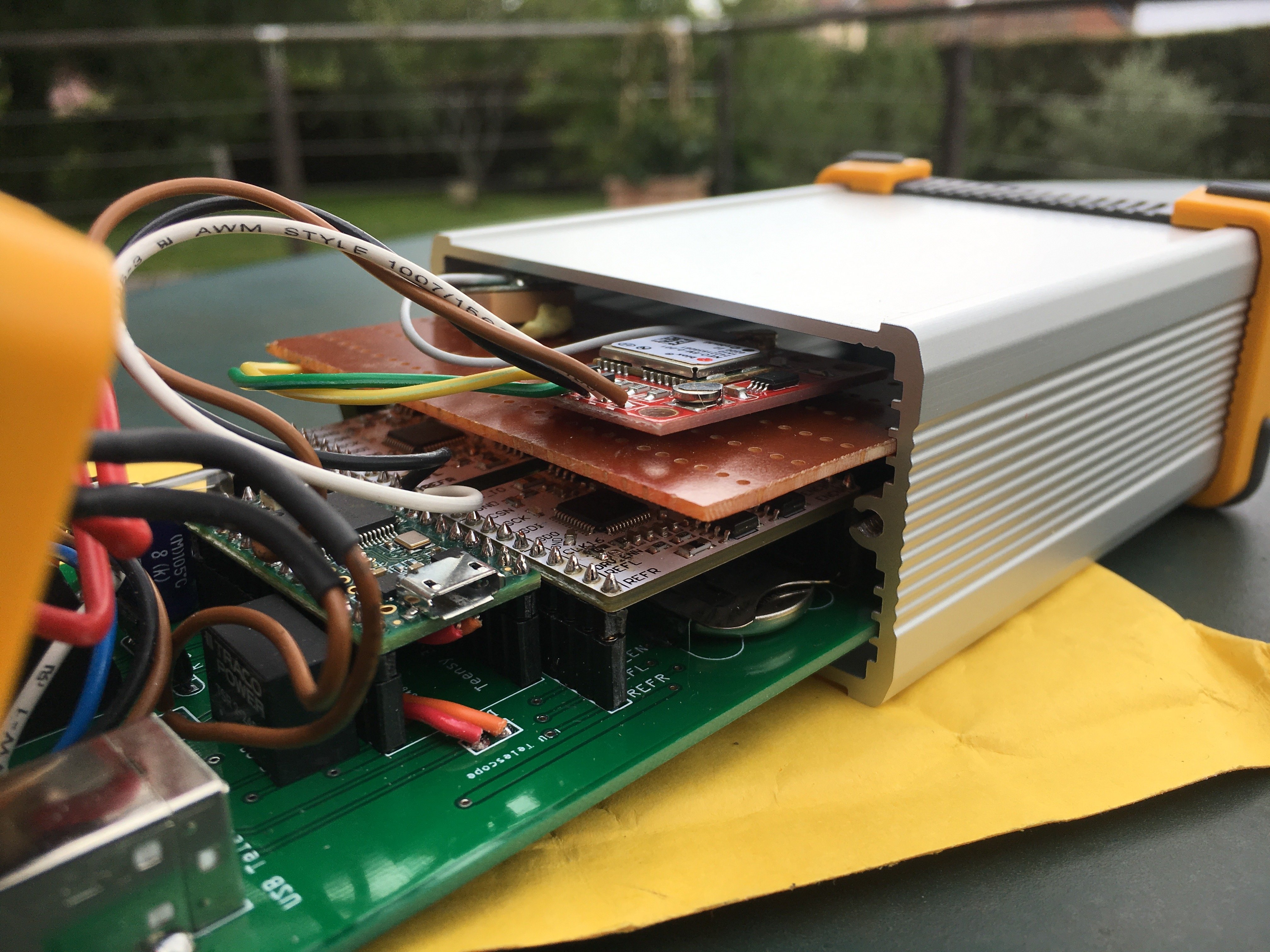

Ci dessous quelques photos de l'installation du GPS dans le boîtier.



Bravo Charles!



[dolguldur]

Le 08/05/2019 à 16:05, FS2 a dit :

Etoile Brillante



Etoile double



Etoile variable



Messier:



Cadwell :



Herschel Catalog



IC Catalog



Filter Menu: un "+" est visible lorsqu'un filtre est actif.

Les éphémérides sont en j2000, ou en jnow ? au niveau du driver indi ça ne se traduit pas par les mêmes mots clés dans les commandes @dragonlost cf https://indilib.org/develop/developer-manual/101-standard-properties.html#h3-telescopes



Ca m'intéresse car je crois que les coordonnéea renvoyés par les index astrometry.net pour les amateurs sont en j2000.



Merci d'avance, il se pourrait que je te commande rapidement un kit @FS2 merci beaucoup pour ton travail !

[FS2]

les coordonnées renvoyées par et lues par TeenAstro sont en JNOW sans refraction

Modifié 10 mai 2019 par FS2

[FS2]

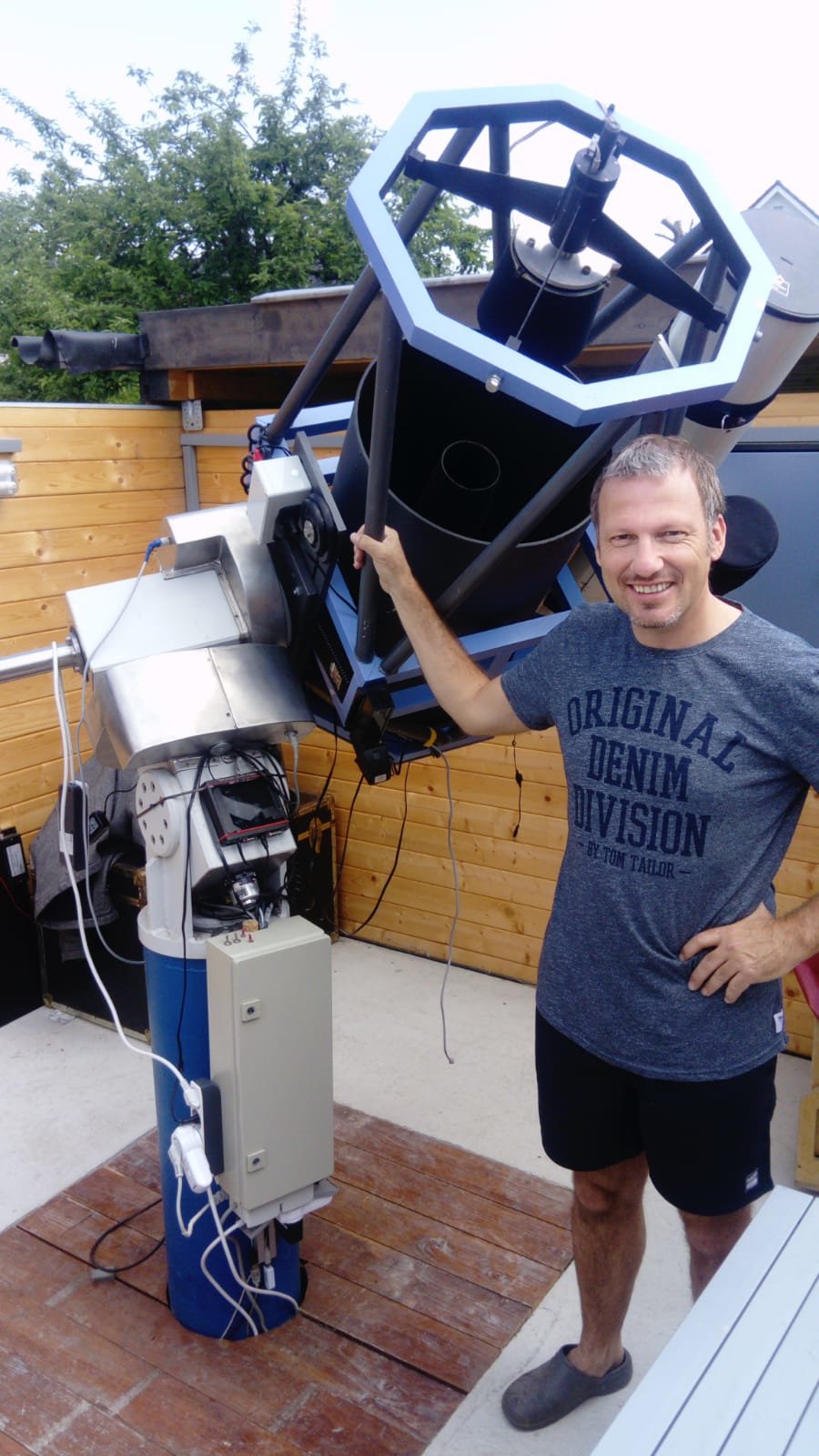

un Teenastro est maintenant sous la petite coupole de l'observatoire de Hannovre

[FS2]

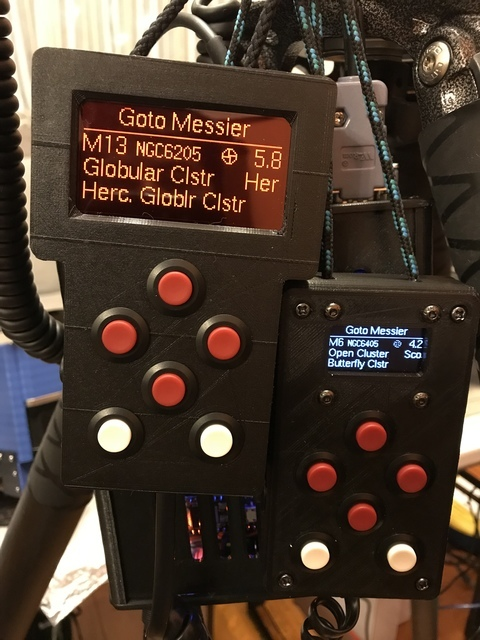

comparaison entre le grand écran et le plus petit:



Le boitier de Henry fait des heureux



[FS2]

Le 30/04/2019 à 13:50, Astro_007 a dit :



Ok ça marche Charles... fais moi signe lorsque c'est possible 😉

Salut Stephane,



J'ai une version Beta pour le mode alt-AZ! Bon c'est sans correction à l'aide de 3 ou 2 étoiles mais si la monture est de niveau ca marche bien.

si tu veux la tester sur ma Vixen Porta, je suis disponible



Charles

Modifié 12 mai 2019 par FS2

[Astro_007]

Salut Charles,



Dès que possible mais pas cette semaine 👍😀

[FS2]

Salut,

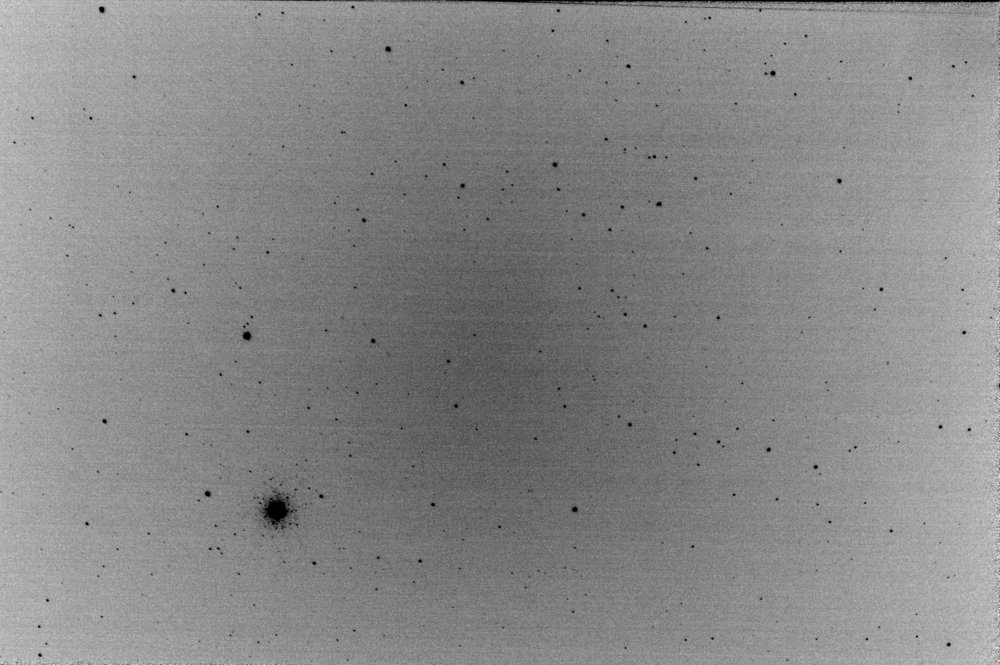

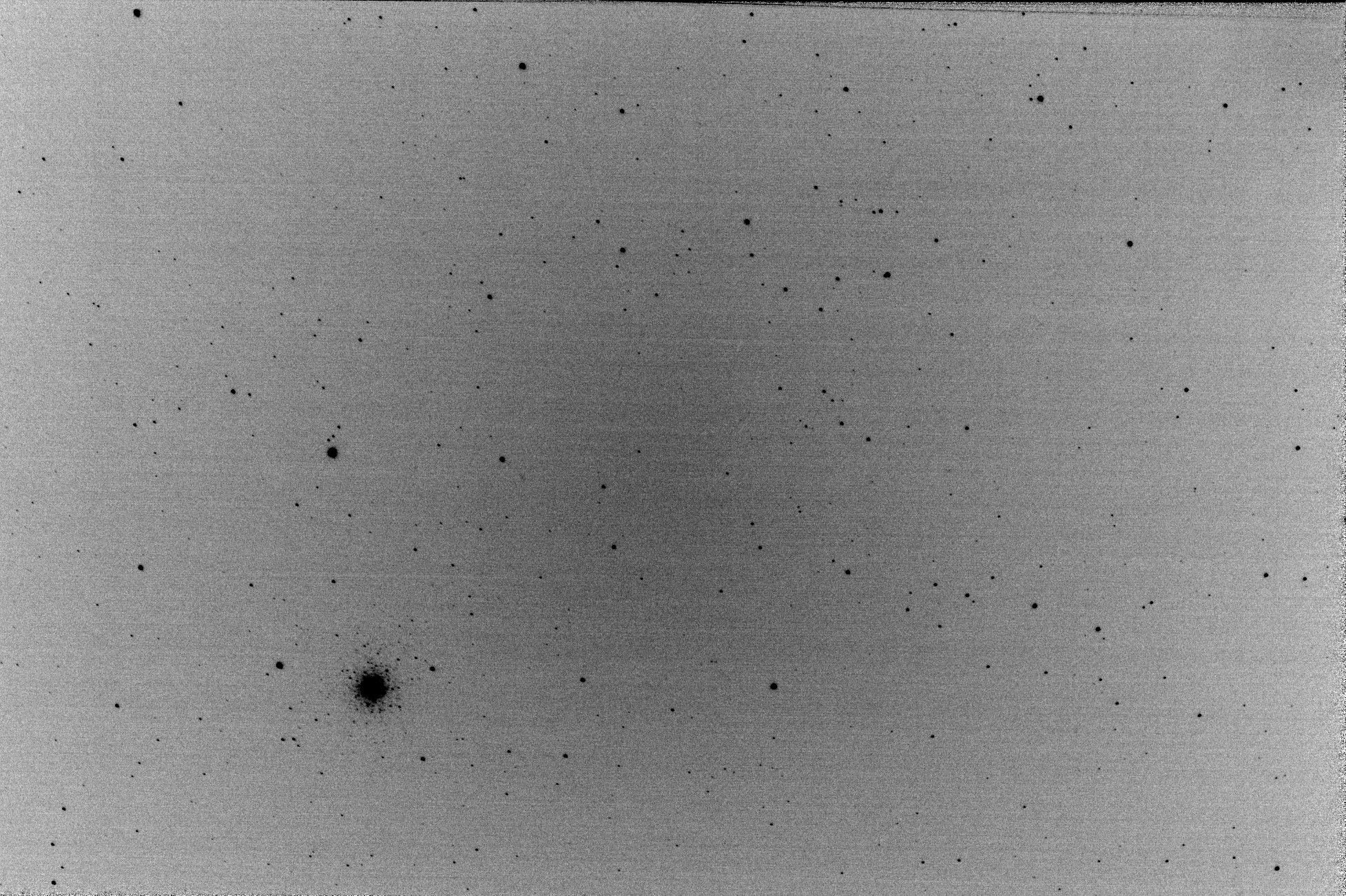

on m'a demandé quelle est la qualité du suivi avec la Vixen Porta. Pour illustre,  j'ai fait quelques photos de M3 avec un beroflex de 400mm, chaque pose fait 10s, il y a 20 pose en tout  avec une lune à 60%. Sans plu ni noir avec une canon 40d non modifiée. Sur la serie de 20 images tout on été conservée



En haut à droit on voit la rotation de champs

Modifié 13 mai 2019 par FS2

[FS2]

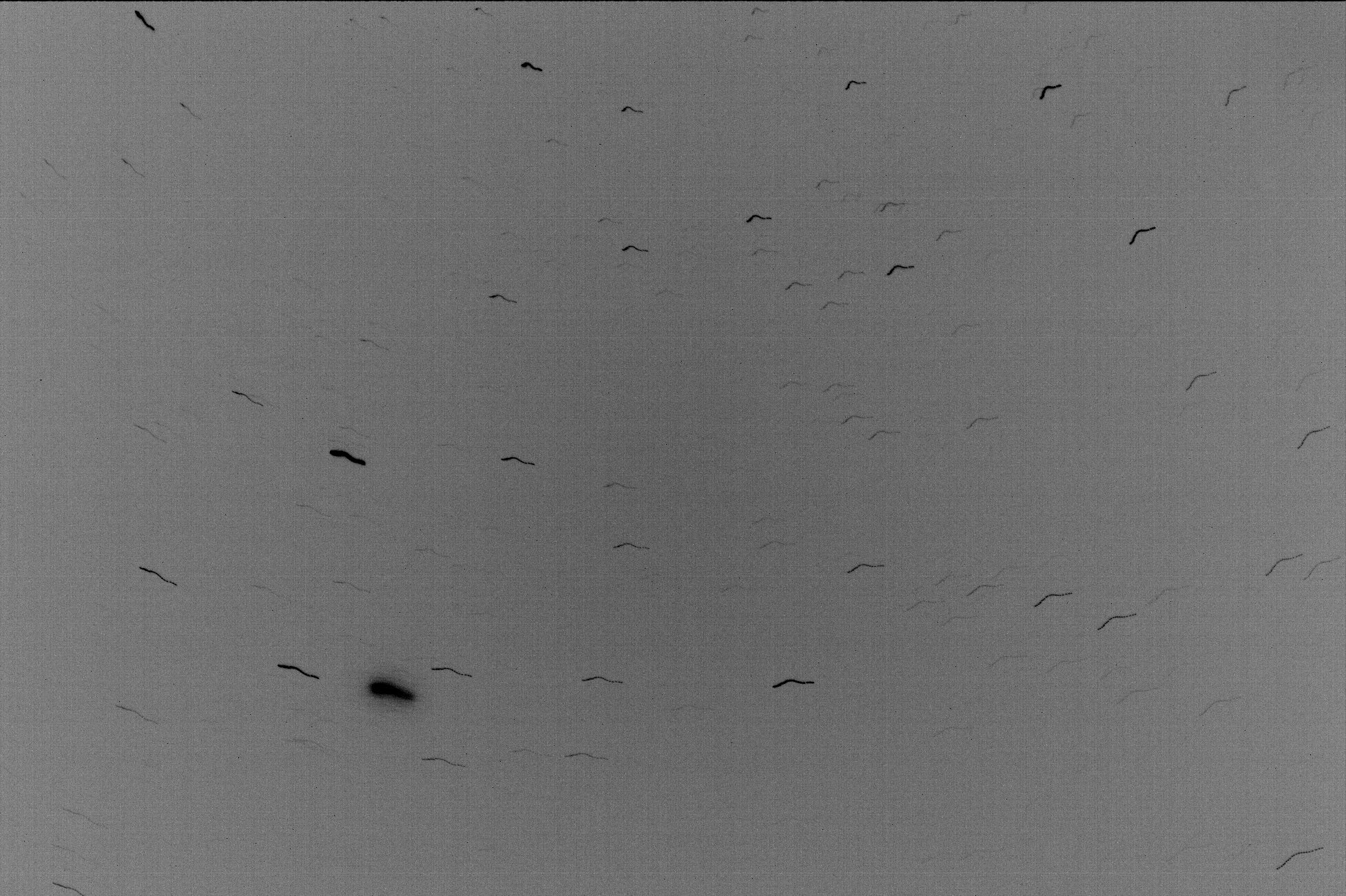

Maintenant les mêmes images sans les aligner et en les empilants



[FS2]

Voila l'ATT 2019 était la semaine dernière.



J'ai vu beaucoup de monde et d'utilisateurs, ca fait plaisir de voir des vrai gens! J'aimerais remercier très chaleureuse Gerhard Heringslake (à droite sur la photo) qui m'a hebergé et qui monte des TeenAstro pour ses copains autours de Hannovre.





Une autre monture qui attend son TeenAstro!

Modifié 26 mai 2019 par FS2

[FS2]

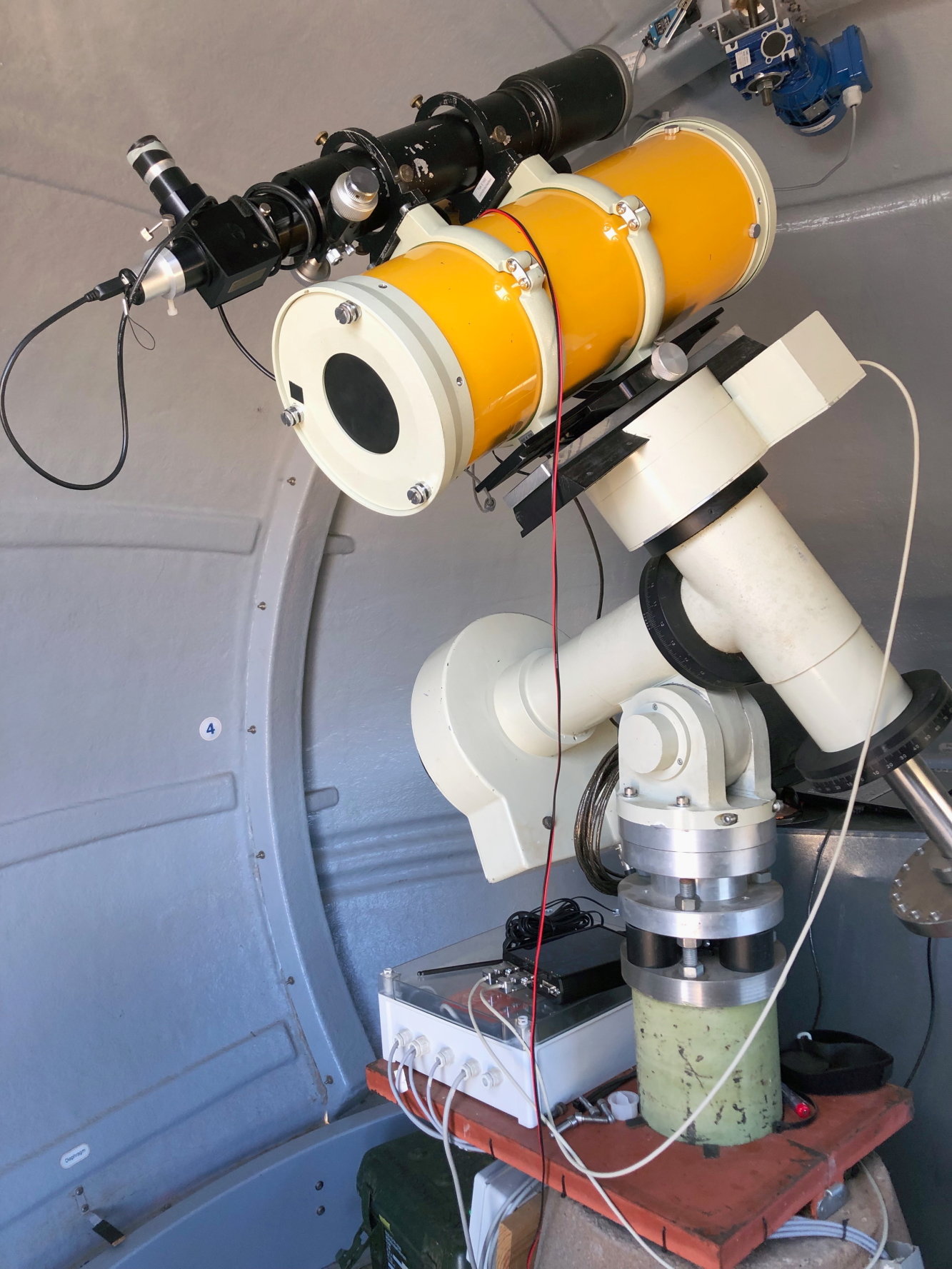

Voici l'un des 2 TeenAstro installés à l'IAS en Namibie, 5 TeenAstro font suivre:



Modifié 26 mai 2019 par FS2

[FS2]

Salut,

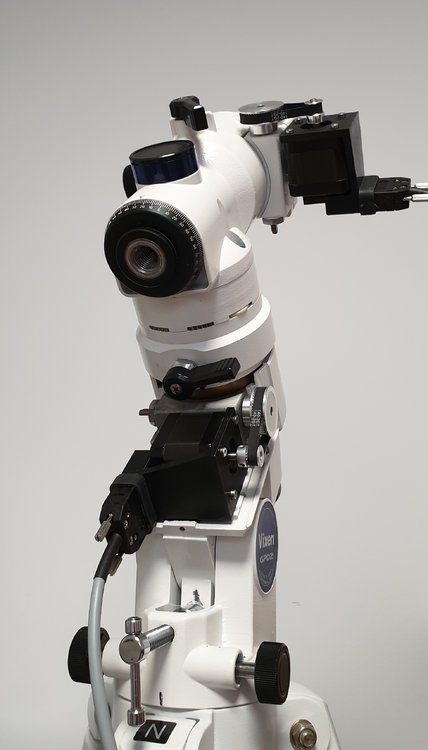

Markus a préparé un kit pour motoriser une Vixen GP2 avec TeenAstro:





plus d'info ici:

https://forum.astronomie.de/threads/teenastro-adaption-fuer-vixen-gp-eq5.274691/



et en anglais ici:

https://groups.io/g/TeenAstro/wiki/Vixen-GP-D2-upgrade-kit

Modifié 17 juin 2019 par FS2

[Astronem]

Bonjour Charles,



Suite de nos causeries aux Euroastros et à la Fête du Soleil à Sautron...



Pour la motorisation de la Vixen Porta, avec des platines en tôle inox en 1,5 ou 2 mm d'épaisseur - découpée au laser - on doit pouvoir obtenir un support bien rigide et de qualité. Ce serait peut-être même moins onéreux que de faire des pièces usinées.



J'ai fait des croquis et des modèles en carton des platines pour voir ce que ça pouvait donner sur ma monture. Il me manque l'implantation précise des moteurs et leurs dispositifs de fixation sur les platines. Pourrais-tu me fournir un plan des platines d'adaptation que tu as réalisées ? Plutôt en pdf car je ne maîtrise pas les logiciels de conception.



Merci,



Etienne Martin (Le Cocher)





[FS2]

Voila les fichiers:

le fichier fpd tu peux l'ouvrir avec front panel designer.

Dans ce logiciel TRES simple tu pourras aussi mesurer des cotes

amicalement,

Charles

Platine_Porta.dxf

Platine_Porta.fpd

Platine_Porta.pdf

[Astronem]

Merci, je vais potasser tout ça.

Etienne



[Fred13115]

Le 12/05/2019 à 17:12, FS2 a dit :

J'ai une version Beta pour le mode alt-AZ

Chouette alors !



Fred

[FS2]

Salut Fred,



Je l'ai maintenant essayé plusieurs soirées et ca marche très bien. prochaine étape alignement avec 3 étoiles. Mais il fait trop trop chaud pour coder ou souder



Charles

[Fred13115]

Par chance, j'ai une pièce qui reste au fais - bon, en hiver, on s'y caille...

J'ai presque fini de comprendre les branchements de la raquette.

Il me reste un mystère : où va le fil qui part de GND sur X21 qu'on voit sur la photo de la page du groupe io ?



Voilà ce que j'ai pour l'instant ; tu veux bien dire si c'est bon ?

1- Chaque bouton a une borne reliée à la pastille convenable de la bande X19.



Tout ce qui suit concerne l’autre borne de chacun des boutons ; plus rien n’est ajouté sur les bornes reliées à X19.



2- Le bouton shift est relié à la pastille 3V3 de X21.

C’est terminé pour lui.



3- Les boutons F et f sont reliés entre eux.

D’une des bornes ainsi reliées, je tire un fil jusqu’à GND de X20.

C’est fini pour eux.



4- Je relie les quatre boutons d’orientation entre eux.

D’une des bornes ainsi reliées, je tire un fil jusqu’à 3V3 de X20.



Modifié 28 juin 2019 par Fred13115

[FS2]



Le 28/06/2019 à 20:08, Fred13115 a dit :

où va le fil qui part de GND sur X21 qu'on voit sur la photo de la page du groupe io ?

C'est un copain qui a fait le montage, il a préféré alimenter l'ecran avec le 3.3V et le GND du X21

Le 28/06/2019 à 20:08, Fred13115 a dit :

- Chaque bouton a une borne reliée à la pastille convenable de la bande X19.

oui

Le 28/06/2019 à 20:08, Fred13115 a dit :

2- Le bouton shift est relié à la pastille 3V3 de X21.

C'est mieux de le connecter au 3V3 du X20

Le 28/06/2019 à 20:08, Fred13115 a dit :

3- Les boutons F et f sont reliés entre eux.

D’une des bornes ainsi reliées, je tire un fil jusqu’à GND de X20.

C’est fini pour eux.

oui

Le 28/06/2019 à 20:08, Fred13115 a dit :

4- Je relie les quatre boutons d’orientation entre eux.

D’une des bornes ainsi reliées, je tire un fil jusqu’à 3V3 de X20.

oui

[dragonlost]

hello !

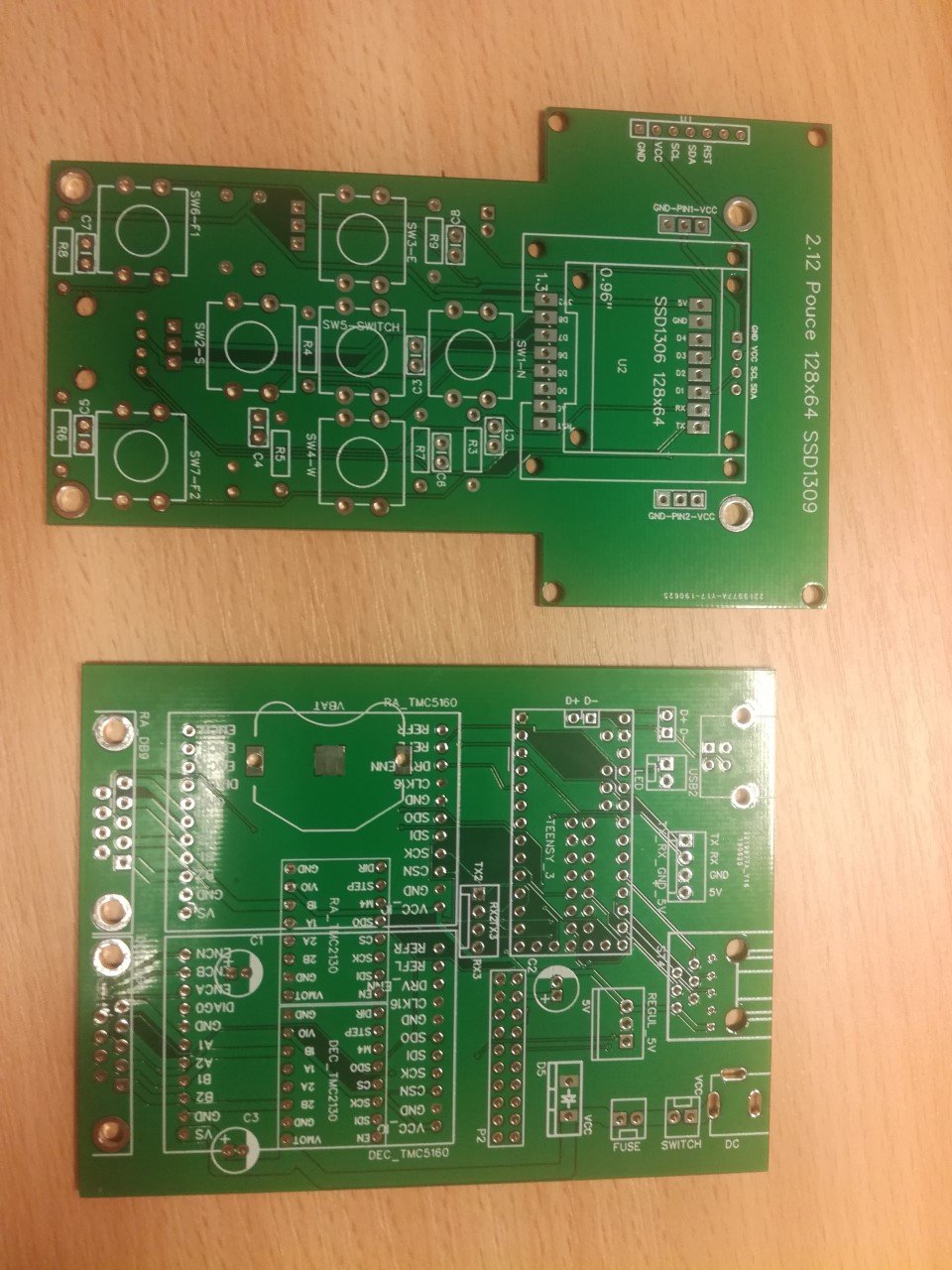

Voici ce que m'a apporter le facteur hier :

[Fred13115]

Il y a 21 heures, dragonlost a dit :

Voici ce que m'a apporté le facteur hier :

Ton facteur, il a pas une grosse veste rouge et blanche, un bonnet itou, et des bottes en cuir noir ?

[Fred13115]

Le 01/07/2019 à 21:48, FS2 a dit :

C'est un copain qui a fait le montage, il a préféré alimenter l'ecran avec le 3.3V et le GND du X21

Et si on ne fait pas ça, on prend ceux du X20 ? Je pensais que la liaison écran-X18 était suffisante.



Le 01/07/2019 à 21:48, FS2 a dit :

C'est mieux de le connecter au 3V3 du X20

Sur le schéma que tu as mis sur la page du groupe io, tu as indiqué X21 pourtant.



Du coup, qu'est-ce qui arrive à X21 ?

[FS2]

C'est Armand qui a fait les fichiers

Le x21 permet à l'aide de resitances de choisir le type d'écran

Charles



[FS2]

super Seb!

Mode Yoda

"De ton PCB soin, tu prendras!"

[Fred13115]

Ah ok : c'est polyvalent !

Demain, j'irai acheter un câble USB avec la prise convenable.

Encore une question théorique : quel intérêt présente la prise USB que tu as proposée par rapport aux prises plus classiques ?

Et une dernière pratique : à quel moment sert la prise ST4 ?

[FS2]

Le 05/07/2019 à 21:56, Fred13115 a dit :

Encore une question théorique : quel intérêt présente la prise USB que tu as proposée par rapport aux prises plus classiques ?

elle est beaucoup plus solide!

Le 05/07/2019 à 21:56, Fred13115 a dit :

à quel moment sert la prise ST4 ?

Lorsque tu fais du guidage avec un systeme de guidage sans PC donc pas par l'ASCOM



[FS2]

Le 03/07/2019 à 12:03, dragonlost a dit :

hello !



Voici ce que m'a apporter le facteur hier :

alors ca pousse ?
