je viens de lire rapidement la doc, il y a deux façons de câbler les boutons poussoirs (p 12 du doc).

Au fait elles n'y sont pas sur ton proto !! Je suppose que tu n'utilises pas cette fonction .



Merci Cédric !!

Modifié 29 novembre 2017 par michelsonia

[gehelem]

Merci !

je viens de lire rapidement la doc, il y a deux façons de câbler les boutons poussoirs (p 12 du doc).

Au fait elles n'y sont pas sur ton proto !! Je suppose que tu n'utilises pas cette fonction .

Merci Cédric !!



Si, si, j'avais fait cette vidéo :

"NCdgn9dPjUk" via YouTube
ERROR: Si vous lisez ce texte, YouTube est hors-ligne ou vous n'avez pas installe Flash

Remonte un peu dans le fil, je pense que tu la trouveras

(ça correspond au cablage "analogique")



Edit :

et là, aussi :

http://www.webastro.net/forum/showpost.php?p=2490820&postcount=281

Modifié 29 novembre 2017 par gehelem

[michelsonia]

Merci !! j'avais oublié cette vidéo ...

En fait il existe plusieurs niveaux du schéma du plus simple au full. On ne voit les résistances que sur le full, que je n'avais pas. On trouve ce schéma dans la doc de myFOCUSER et sur ta vidéo !!



[michelsonia]

J'ai soudé les fils sur des petits picots que j'avais dans un coin, mais les fils ont tendance à casser au niveau de la soudure ..

Qu'utilisez vous ?

L'utilisation de prises doit permette d'avoir un montage plus fiable , mais quel type ?

J'ai trouvé ça :

https://fr.aliexpress.com/item/Micro-JST-XH-2-54mm-2p-3p-4p-5pin-Female-Male-Right-Angle-Connector-Pin-Header/32807590507.html?spm=a2g0w.search0204.3.1.qJ6ik5&ws_ab_test=searchweb0_0,searchweb201602_5_10152_10065_5000015_10151_10344_10068_10345_10342_10343_10340_10341_5130015_10541_10084_10083_10305_10304_10307_10306_10302_10539_5080015_10312_10313_10059_10314_10184_10534_100031_10604_10603_10103_10605_5060015_10596_10142_10107,searchweb201603_25,ppcSwitch_5_ppcChannel&algo_expid=a21eaf75-3c6e-4187-8811-b85909d557f8-0&algo_pvid=a21eaf75-3c6e-4187-8811-b85909d557f8&rmStoreLevelAB=5





Evidemment j'en aurai sans doute pour un gros mois d'attente... !!

Votre avis ?

Modifié 1 décembre 2017 par michelsonia

[gehelem]

Moi je suis fan des connecteurs gx12 ou gx16 ("aviation")

[Cedric02700]

J'ai soudé les fils sur des petits picots que j'avais dans un coin, mais les fils ont tendance à casser au niveau de la soudure ..

Qu'utilisez vous ?

L'utilisation de prises doit permette d'avoir un montage plus fiable , mais quel type ?

J'ai trouvé ça :

https://fr.aliexpress.com/item/Micro-JST-XH-2-54mm-2p-3p-4p-5pin-Female-Male-Right-Angle-Connector-Pin-Header/32807590507.html?spm=a2g0w.search0204.3.1.qJ6ik5&ws_ab_test=searchweb0_0,searchweb201602_5_10152_10065_5000015_10151_10344_10068_10345_10342_10343_10340_10341_5130015_10541_10084_10083_10305_10304_10307_10306_10302_10539_5080015_10312_10313_10059_10314_10184_10534_100031_10604_10603_10103_10605_5060015_10596_10142_10107,searchweb201603_25,ppcSwitch_5_ppcChannel&algo_expid=a21eaf75-3c6e-4187-8811-b85909d557f8-0&algo_pvid=a21eaf75-3c6e-4187-8811-b85909d557f8&rmStoreLevelAB=5





Evidemment j'en aurai sans doute pour un gros mois d'attente... !!

Votre avis ?



C'est pratique ces connecteur, en plus ça fais pro!

[michelsonia]

Moi je suis fan des connecteurs gx12 ou gx16 ("aviation")



J'en ai , mais ils sont pour les "boites". Là je parlai de connecteurs à souder sur le circuit imprimé.

J'ai soudé les fils avant de finir de câbler les composants, alors à force de tourner/retourner le circuit imprimé les fils cassent ....



C'est pratique ces connecteur, en plus ça fais pro!

Oui !!

[michelsonia]

J'ai fini de câbler et je veux programmer ma carte . Je lance IDE et mets à jour les bibliothèques.

MAIS quand je branche la carte à un port usb (carte alimentée en 12V) Windows m'indique qu'il n'arrive pas à charger le driver ! J'ai essaye de le faire à la main en indiquant le répertoire des drivers Arduino mais rien n'y fait !!

Dans le gestionnaire des périphériques j'ai USB2.0-serial avec un triangle jaune ...

Sur l'Arduino il y a une led fixe (POW) et une qui clignote (L).

Le programme IDE ne la voit pas (pas de port COM accessible).

J'ai essayé un autre câble mais c'est pareil.

Si vous avez des idées ... !! Merci !!

J'ai un autre nano mais j'hésite à le mettre à la place de l'autre.

[gehelem]

J'ai fini de câbler et je veux programmer ma carte . Je lance IDE et mets à jour les bibliothèques.

MAIS quand je branche la carte à un port usb (carte alimentée en 12V) Windows m'indique qu'il n'arrive pas à charger le driver ! J'ai essaye de le faire à la main en indiquant le répertoire des drivers Arduino mais rien n'y fait !!

Dans le gestionnaire des périphériques j'ai USB2.0-serial avec un triangle jaune ...

Sur l'Arduino il y a une led fixe (POW) et une qui clignote (L).

Le programme IDE ne la voit pas (pas de port COM accessible).

J'ai essayé un autre câble mais c'est pareil.

Si vous avez des idées ... !! Merci !!

J'ai un autre nano mais j'hésite à le mettre à la place de l'autre.

Salut

Débranche tout et enlève l'arduino de ton montage.

Ensuite, connecte ton arduino à ton PC : ça fait pareil ?

[michelsonia]

Oui !!

edit : idem avec un autre nano tout neuf ( que je viens de sortir de son emballage) et branché directement sur le port usb.

edit 2 : idem sur un autre port usb

Modifié 3 décembre 2017 par michelsonia

[gehelem]

Oui !!

edit : idem avec un autre nano tout neuf ( que je viens de sortir de son emballage) et branché directement sur le port usb.

edit 2 : idem sur un autre port usb

bon bin c'est les drivers, ça doit pas être bien méchant...

Regarde avec une loupe ton arduino

sur le dessus, tu as le microcontrôleur de forme carrée (Atmega)

sur le dessous, tu dois avoir une puce genre rectangulaire : c'est le convertisseur USB/Série



option 1

Si tu vois marqué dessus des trucs du genre "CH340", c'est qu'il te faut les driver CH340 (fait un petit google, tu les trouveras à plein d'endroits). Par exemple : https://sparks.gogo.co.nz/ch340.html

Installe-le, et retente ta chance



option 2

Si tu vois des FT / FTDI FT232 ou qqch du genre, c'est qu'il te faut les drivers ftdi.

Si c'est ceux-là, je crois que windows les reconnait sans installer de driver supplémentaire, et que donc tu as un souci...

Tu peux essayer de les réinstaller, on les trouve par ici :

http://www.ftdichip.com/Drivers/VCP.htm

[michelsonia]

Merci .

J'ai installé le driver CH340 et c'est bon .

https://sparks.gogo.co.nz/ch340.html

[gehelem]

Merci .

J'ai installé le driver CH340 et c'est bon .

https://sparks.gogo.co.nz/ch340.html

[michelsonia]

Premiers essais pas terribles ...

Si je connecte le nano seul au pc avec le logiciel myFocuserProL , j'ai ça :



puis le port com se ferme automatiquement. Ca me semble normal .

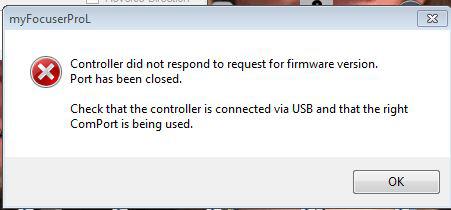

Quand je monte le nano sur la carte et j'obtiens ça dès que le programme veut vérifier la version du firmware :





Que le DRV soit monté ou non, moteur branché ou non.

J'ai refait quelques soudures, vérifié le câblage mais je n'ai rien trouvé pour le moment.

Pour le moment je sèche !!

[gehelem]

Premiers essais pas terribles ...

Si je connecte le nano seul au pc avec le logiciel myFocuserProL , j'ai ça :



puis le port com se ferme automatiquement. Ca me semble normal .

Quand je monte le nano sur la carte et j'obtiens ça dès que le programme veut vérifier la version du firmware :





Que le DRV soit monté ou non, moteur branché ou non.

J'ai refait quelques soudures, vérifié le câblage mais je n'ai rien trouvé pour le moment.

Pour le moment je sèche !!

Essaie de l'utiliser avec le driver ascom Moonlite

[michelsonia]

C'est pareil .Le programme a l'air d'être le même ....

J'ai essayé avec le driver Moonlite non ASCOM c'est pareil, déconnection automatique.

[gehelem]

Est-ce que le televersement se déroule bien avec l'arduino IDE ?

[michelsonia]

Oui !! je l'ai fait plusieurs fois .

[gehelem]

Oui !! je l'ai fait plusieurs fois .

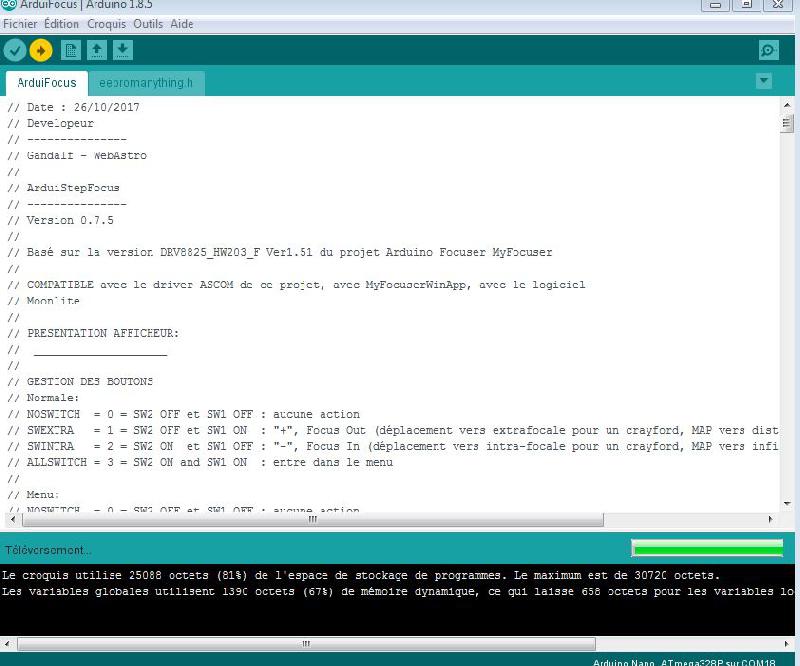

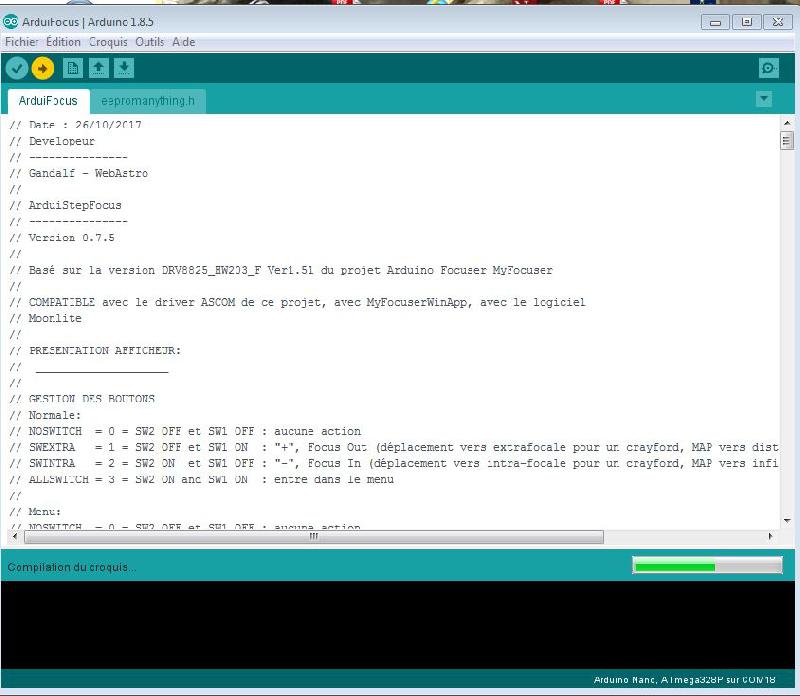

Tu peux faire un screenshot du televersement ?

[michelsonia]

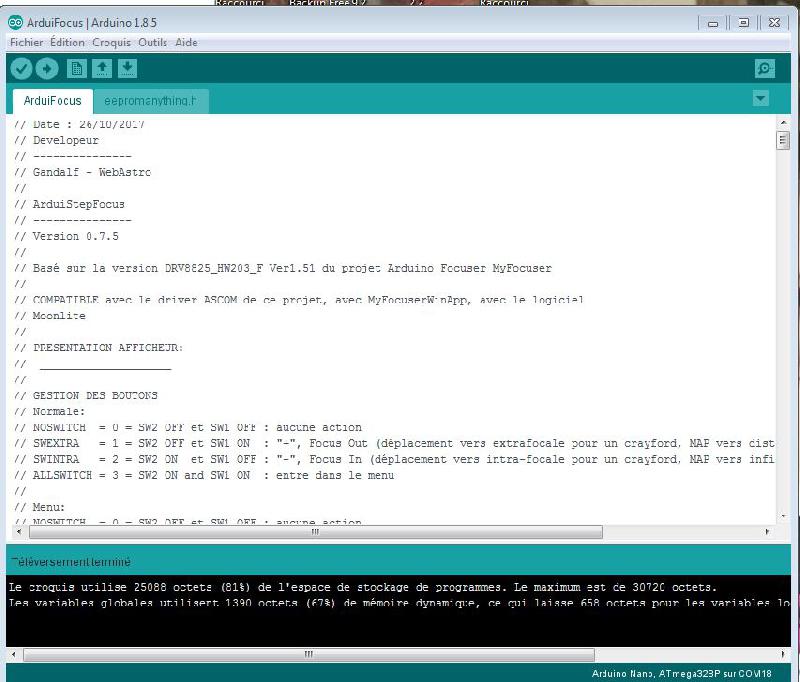

Voilà (téléversement fait avec tout monté sur la carte et moteur branché) . Le moteur ni le DRV ne chauffent. J'ai mis 0.6V sur le potar du DRV.



[gehelem]

Rhalala, je sèche

Je vais réfléchir dans la voiture.

[michelsonia]

Ce qui me gène c'est que le Nano monté ou non ne fonctionne pas pareil.

Le nano monté sur la carte sans alim 12V, ni DRV, ni moteur doit revenir à un nano non monté , non ?

[gehelem]

Ce qui me gène c'est que le Nano monté ou non ne fonctionne pas pareil.

Le nano monté sur la carte sans alim 12V, ni DRV, ni moteur doit revenir à un nano non monté , non ?

Sans doute...

J'essaie tout a l'heure

Et changer de cable ?

Essayer sur un autre pc ?

[Cedric02700]

Premiers essais pas terribles ...

Si je connecte le nano seul au pc avec le logiciel myFocuserProL , j'ai ça :



puis le port com se ferme automatiquement. Ca me semble normal .

Quand je monte le nano sur la carte et j'obtiens ça dès que le programme veut vérifier la version du firmware :





Que le DRV soit monté ou non, moteur branché ou non.

J'ai refait quelques soudures, vérifié le câblage mais je n'ai rien trouvé pour le moment.

Pour le moment je sèche !!



Le programme my focuser ne fonctionne pas avec le firmware de Gandalf. Chez moi j ai exactement le même comportement. Avec APT ça fonctionne bien.



Pour le fonctionnement différent nano seul et sur le montage effectivement ca ne m a pas l air normal. Peu tu poster des photos recto/ verso en gros plan de ton montage?

[michelsonia]

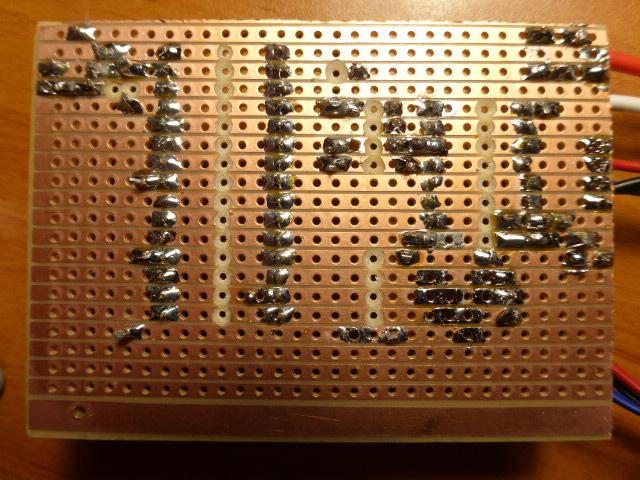

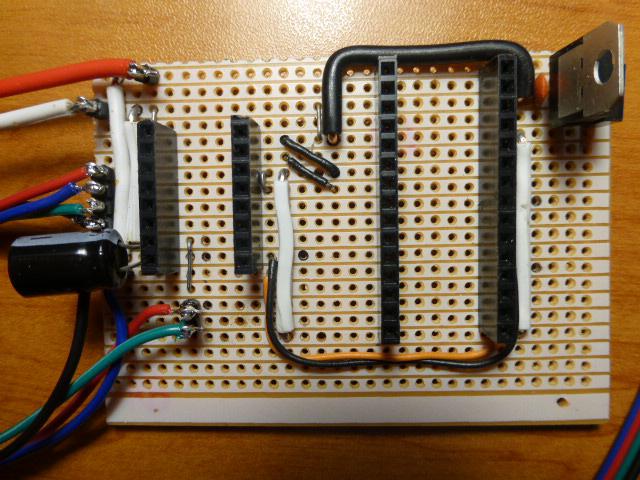

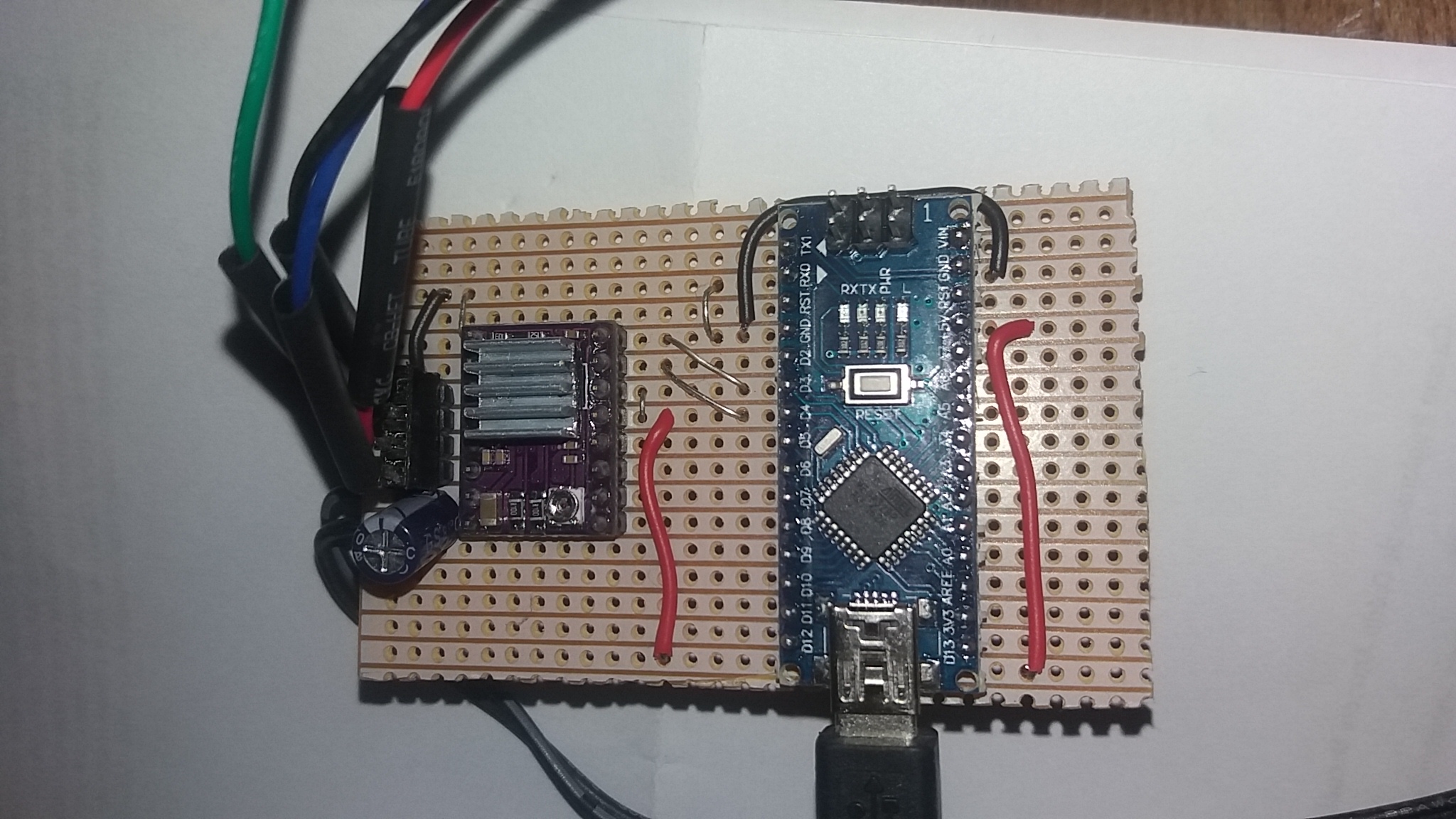

Voilà . J'ai enlevé les résistances des poussoirs. Je suis sûr que je me suis trompé quelque part !!



[Cedric02700]

Voilà . J'ai enlevé les résistances des poussoirs. Je suis sûr que je me suis trompé quelque part !!





Le régulateur de tension est soudé à l envers. La semelle en fer devrai être tournée vers "l'extérieur" du montage. Un petit doute sur les soudures du condensateur entre le régulateur et le nano ( court circuit?). As tu essayé le nano seul avec le driver moonlite?

Modifié 4 décembre 2017 par Cedric02700

[gehelem]

Le régulateur de tension est soudé à l envers. La semelle en fer devrai être tournée vers "l'extérieur" du montage. Un petit doute sur les soudures du condensateur entre le régulateur et le nano ( court circuit?). As tu essayé le nano seul avec le driver moonlite?

Sur de toi ??

Le mien est pareil

[Cedric02700]

Sur de toi ??

Le mien est pareil



Sur la photo on ne voyait pas le strap derrière le régulateur. Je viens de les voir sur le schéma. Il est donc dans le bon sens. Bien vu!

Modifié 4 décembre 2017 par Cedric02700

[Cedric02700]

Il y a une piste que tu n as pas coupé par rapport au schéma. Celle entre D8 du nano et le enable du DRV8825.

[gehelem]

Il y a une piste que tu n as pas coupé par rapport au schéma. Celle entre D8 du nano et le enable du DRV8825.

+1, bien vu !

En plus ça doit être une masse, t'as pas du péter grand chose, voire rien

si ça avait été moi, je serais tombé sur un truc sensible...
