Motorisation PO avis aux bricoleurs

Cedric02700 · 4 décembre 2017

+1, bien vu !
En plus ça doit être une masse, t'as pas du péter grand chose, voire rien

si ça avait été moi, je serais tombé sur un truc sensible...

Je crois que ç est justement ce qui permet de couper l'alimentation du moteur. De mémoire le enable doit pourtant bien être relié à D8. Sur ce schéma, la piste reliant le D8 a enable a été coupée et le enable relié à A4. Faut que je regarde le firmaware pour vérifier ça. Si j arrive à ouvrir les .ino sur iPad... ça c'est pas gagné... quelle m***e ce truc...

gehelem · 4 décembre 2017

Je crois que ç est justement ce qui permet de couper l'alimentation du moteur. De mémoire le enable doit pourtant bien être relié à D8. Sur ce schéma, la piste reliant le D8 a enable a été coupée et le enable relié à A4. Faut que je regarde le firmaware pour vérifier ça. Si j arrive à ouvrir les .ino sur iPad... ça c'est pas gagné... quelle m***e ce truc...

Attends je regarde, je suis sur un OS moderne moi. Ubuntu. :rolleyes:

gehelem · 4 décembre 2017

Donc avec mon Ubuntu, je vois mieux qu'avec mon Android

Ce que je vois, c'est une coupure qui manque non pas entre D8 et /ENABLE mais entre la masse et D0/TX1

(en haut à droite sur la photo du verso)

Du coup le TX1 se retrouve à la masse par le truchement des autres ponts, même si le circuit n'est pas alimenté en 12V et sans DRV ("truchement" : pas facile à placer, ça, hein?)

Tu m'étonnes pas que la communication série parte aux fraises

Allez, un petit trou, et hop.

(as tu essayé l'arduino sans rien c'est à dire pas sur ton montage, tout nu les fesses à l'air ?)

gehelem · 4 décembre 2017

Je confirme avec véhémence :

faut pas couper entre D8 en /ENABLE : c'est justement à ça que ça sert !

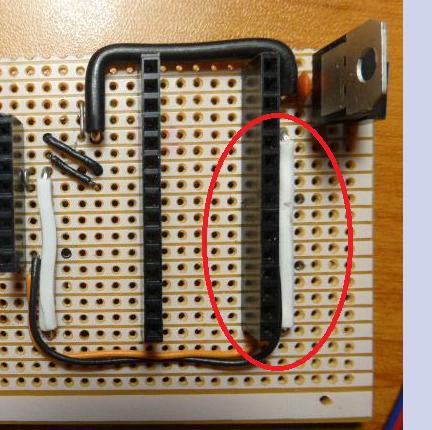

le trou manquant c'est en haut à droite, ici en rouge :

Edit, erreur de ma part, je n'avais pas vu où était branchée ta masse...

Retour au point de départ

Modifié 4 décembre 2017 par gehelem

Cedric02700 · 4 décembre 2017

Donc avec mon Ubuntu, je vois mieux qu'avec mon Android
Ce que je vois, c'est une coupure qui manque non pas entre D8 et /ENABLE mais entre la masse et D0/TX1

(en haut à droite sur la photo du verso)

Du coup le TX1 se retrouve à la masse par le truchement des autres ponts, même si le circuit n'est pas alimenté en 12V et sans DRV ("truchement" : pas facile à placer, ça, hein?)

Tu m'étonnes pas que la communication série parte aux fraises

Allez, un petit trou, et hop.

(as tu essayé l'arduino sans rien c'est à dire pas sur ton montage, tout nu les fesses à l'air ?)

Tu es sur pour le TX et la masse? A cette heure ci c'est le RX que je vois sur la même piste que la masse...

Je viens de vérifier dans le firmware original et celui de Gandalf, dans les deux le D8 de l'arduino pilote le Enable du 8825. Par contre comme Michel n'a pas séparé le D8 du enable et que le enable est relié à A4, D8 se retrouve relié à A4 (qui est aussi le SDA). Est ce que ça peut poser probleme?

michelsonia · 4 décembre 2017

Allez, un petit trou, et hop.

(as tu essayé l'arduino sans rien c'est à dire pas sur ton montage, tout nu les fesses à l'air ?)

Oui j'ai essayé (voir les photos précédentes). Ca a l'air de vouloir fonctionner , mais comme rien ne répond (normal le nano est tout seul) ca plante.

Sur mon schéma il n'y a pas de coupure entre D8 et Enable du DRV.

Je me demande si le plus simple ne serait pas de câbler une autre carte ....

Cedric02700 · 4 décembre 2017

Je confirme avec véhémence :
faut pas couper entre D8 en /ENABLE : c'est justement à ça que ça sert !

le trou manquant c'est en haut à droite, ici en rouge :

Edit, erreur de ma part, je n'avais pas vu où était branchée ta masse...

Retour au point de départ

Je pense qu il faut couper le fil noir. A moins que ça ne soit le orange. Enfin celui qui relie le Enable à A4.

Édit: et ne pas couper la piste Enable/D8.

gehelem · 4 décembre 2017

Je ne vois plus qu'un truc :

Le test arduino vraiment tout seul, pas sur le montage, ça donne quoi ?

(dans les précédents posts, je ne suis pas convaincu que ça a été fait)

Cedric02700 · 4 décembre 2017

Oui j'ai essayé (voir les photos précédentes). Ca a l'air de vouloir fonctionner , mais comme rien ne répond (normal le nano est tout seul) ca plante.
Sur mon schéma il n'y a pas de coupure entre D8 et Enable du DRV.

Je me demande si le plus simple ne serait pas de câbler une autre carte ....

As tu un câble qui relie le Enable du DRV8825 au A4?

Cedric02700 · 4 décembre 2017

Je ne vois plus qu'un truc :
Le test arduino vraiment tout seul, pas sur le montage, ça donne quoi ?

(dans les précédents posts, je ne suis pas convaincu que ça a été fait)

De ce côté la vu ce qu'il obtient avec le programme myFocuser, je suis quasiment certain que côté arduino tout est bon. J'ai exactement le même comportement chez moi dans les mêmes conditions. Ça ne coûte pas grand chose d'essayer avec un autre soft.

gehelem · 4 décembre 2017

Je pense qu il faut couper le fil noir. A moins que ça ne soit le orange. Enfin celui qui relie le Enable à A4.

Édit: et ne pas couper la piste Enable/D8.

Ah oui, pas mal finalement iOS

Le orange, je dirais que c'est pour les boutons, il n'a pas l'air relié au driver, c'est juste la récupération du signal du pont diviseur qui semble avoir été supprimé

Sous réserve qu'il arrive effectivement sur le A4 de l'autre coté, ce qu'on ne voit pas.

Mais le noir qui va avec effectivement il est suspect, et on ne voit pas non plus à quel endroit il arrive à droite.

Une autre photo ou on voit mieux la partie cachée par le connecteur de droite de l'arduino ?

Modifié 4 décembre 2017 par gehelem

Cedric02700 · 4 décembre 2017

Oui j'ai essayé (voir les photos précédentes). Ca a l'air de vouloir fonctionner , mais comme rien ne répond (normal le nano est tout seul) ca plante.
Sur mon schéma il n'y a pas de coupure entre D8 et Enable du DRV.

Je me demande si le plus simple ne serait pas de câbler une autre carte ....

Oupps re- connerie de ma part. Ça n'a pas l'air de fonctionner arduino seul non plus. Avec quel soft as tu essayé? Si c'est le soft myFocuser, avec le firmaware de Gandalf je n'ai jamais réussi à le faire fonctionner. Essaye avec un autre soft et le driver moonlite ascom.

gehelem · 4 décembre 2017

une pĥoto à droite, une photo à droite !!

michelsonia · 4 décembre 2017

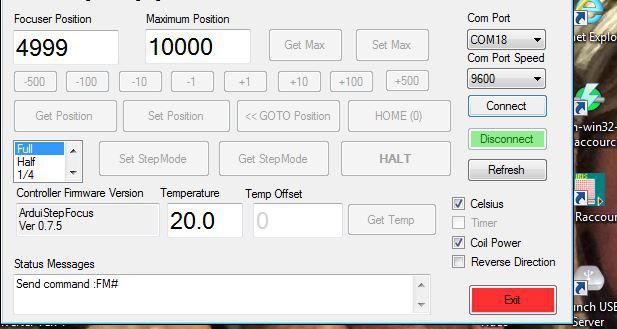

Avec le Nano seul j'ai :

1- ouverture du port

2-getting firmware

3-qques messages rapides puis "send command F#

4- fermeture du port com

michelsonia · 4 décembre 2017

une pĥoto à droite, une photo à droite !!

???

gehelem · 4 décembre 2017

/off topic

Lisle sur la Sorgue...

Le rêve, quelle magnifique région

offtopic/

pardon d'y revenir, mais je suis paumé :

Avec APT et Ascom/Moonlite, du coup, ça donne quoi en "arduino tout nu" ?

Cedric02700 · 4 décembre 2017

Avec le Nano seul j'ai :
1- ouverture du port

2-getting firmware

3-qques messages rapides puis "send command F#

4- fermeture du port com

Tout comme moi. Si tu veux utiliser ce soft il faut televerser la version 1.70 du projet d'origine. Tu compte utiliser le focuser avec ce soft?

gehelem · 4 décembre 2017

???

Je voudrais voir où arrivent les cables orange et noir, on ne le voit pas à cause du connecteur :

Cedric02700 · 4 décembre 2017

???

===>

Ah oui, pas mal finalement iOS
Le orange, je dirais que c'est pour les boutons, il n'a pas l'air relié au driver, c'est juste la récupération du signal du pont diviseur qui semble avoir été supprimé

Sous réserve qu'il arrive effectivement sur le A4 de l'autre coté, ce qu'on ne voit pas.

Mais le noir qui va avec effectivement il est suspect, et on ne voit pas non plus à quel endroit il arrive à droite.

Une autre photo ou on voit mieux la partie cachée par le connecteur de droite de l'arduino ?

Édit: Arfff... trop lent iOS...

gehelem · 4 décembre 2017

JE crois que j'ai pigé, dans ton post :

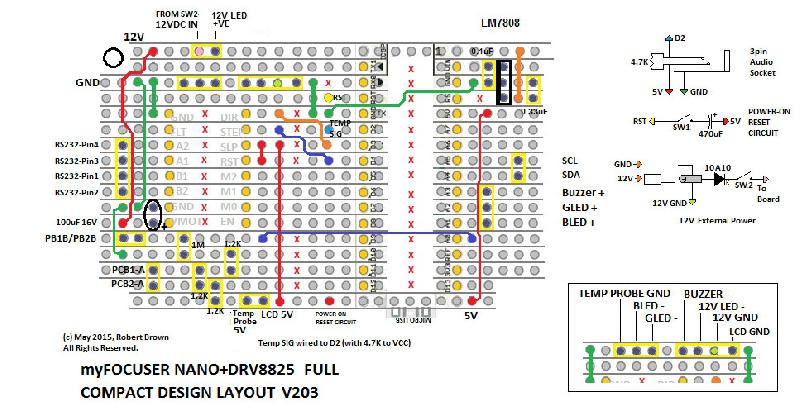

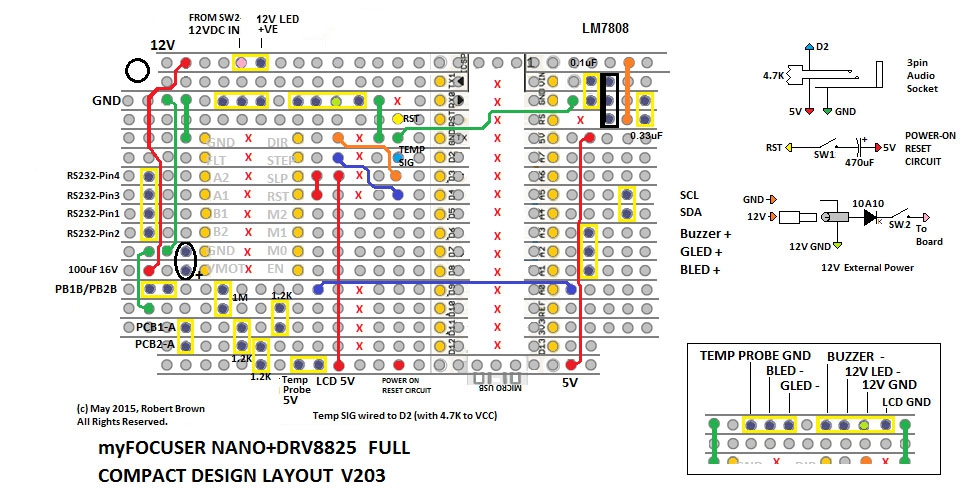

http://www.webastro.net/forum/showpost.php?p=2500592&postcount=363

tu utilises un schéma "complet" du projet, je n'ai pas utilisé celui là

(c'est là où je trouve que c'est un peu le b....l)

pas convaincu que ça soit ça, mais à mon avis tu devrais couper ton fil noir :

Le driver s'attends à ce que le PIN /ENABLE se trouve relié au D8 de l'arduino

mais à priori, tu l'as envoyé sur le A4, qui sert... aux boutons !

c'est tordu...

michelsonia · 4 décembre 2017

Je ne connais pas APT. Il semble dédié CANON .

Je comptais utiliser ce focuser soit avec Maximdl 5 et ma QSI583, soit pour faire une MAP depuis le pc "à la mano" (j'ai un A7S).

/off topic
Lisle sur la Sorgue...

Le rêve, quelle magnifique région

offtopic/

Oui !!!

gehelem · 4 décembre 2017

Je ne connais pas APT. Il semble dédié CANON .
Je comptais utiliser ce focuser soit avec Maximdl 5 et ma QSI583, soit pour faire une MAP depuis le pc "à la mano" (j'ai un A7S).

Bin maximdl cause Ascom, non ?

(une photo à droite, une photo à droite, qu'on coupe ce câble noir et qu'on en parle plus !)

michelsonia · 4 décembre 2017

Bin maximdl cause Ascom, non ?
(une photo à droite, une photo à droite, qu'on coupe ce câble noir et qu'on en parle plus !)

Bien vu !! : J'ai dessoudé le fil noir et maintenant le nano sur carte fonctionne comme le nano tout seul !!

Effectivement sur le schéma complet il faut couper la liaison D8 enable .

Cedric02700 · 4 décembre 2017

Bien vu !! : J'ai dessoudé le fil noir et maintenant le nano sur carte fonctionne comme le nano tout seul !!
Effectivement sur le schéma complet il faut couper la liaison D8 enable .

Ne coupe pas la iaison D8/Enable. Pour moi tout est bon. Plus qu'à essayer avec Maxim DL.

gehelem · 4 décembre 2017

ouf, je dormirai mieux,

bonnes nuits

michelsonia · 4 décembre 2017

Ne coupe pas la iaison D8/Enable. Pour moi tout est bon. Plus qu'à essayer avec Maxim DL.

Je continuerai les essais demain (j'ai aussi PRISM 8) .

ouf, je dormirai mieux,
bonnes nuits

Itou !!

Cedric02700 · 4 décembre 2017

Et au final ce fil noir il sert à quoi? Quand on regarde dans le firmware, sur A4/A5 c'est un LCD qui y est branché....

Modifié 4 décembre 2017 par Cedric02700

Cedric02700 · 5 décembre 2017

Merci !! j'avais oublié cette vidéo ...

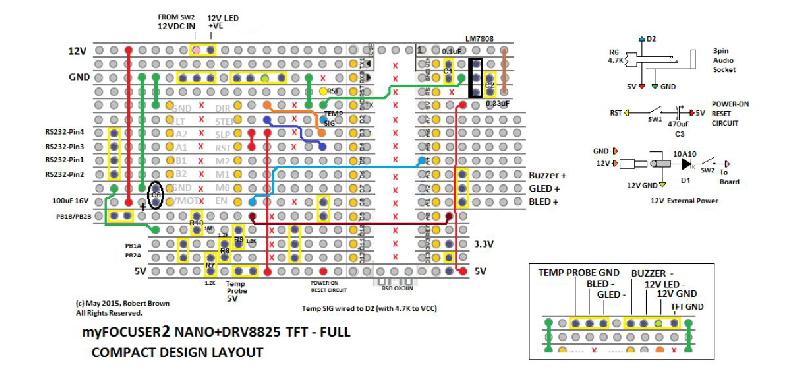

En fait il existe plusieurs niveaux du schéma du plus simple au full. On ne voit les résistances que sur le full, que je n'avais pas. On trouve ce schéma dans la doc de myFOCUSER et sur ta vidéo !!

j'ai trouvé! Le schéma que tu as utilisé est un schéma de la version 2 du focuser.

Le schéma de la version 1 du focuser:

Edit: Pour ceux que ça intéresse une petite comparaison des fonctions de la V1 / V2 se trouve ici:

https://sourceforge.net/projects/arduinofocuscontrollerpro/files/Documentation/Comparison%20v1%20and%20v2%20myFocuserPro.pdf/download

Modifié 5 décembre 2017 par Cedric02700

michelsonia · 5 décembre 2017

Bien vu !! Et il n'y a pas la liaison D8 Enable !!

De mon côté quelques essais : Ca plante que ce soit avec focusmax V3 /V4 et Prism8.

Je suis retourné sur le site myFocuserPro :

https://sourceforge.net/projects/arduinofocuscontrollerpro/files/?source=navbar

Il y a plusieurs firmwares selon sa configuration . J'ai essayé le Focuser170_DRV8825_M (au pif !!) Il a un minimum de fonctionnalités (pas de poussoir ni sondes de température ) mais il fonctionne très bien (bon, je ne l'ai essayé que quelques minutes !) avec le logiciel myFocuserProL (même 1/4 de pas ).

Cedric02700 · 5 décembre 2017

Bien vu !! Et il n'y a pas la liaison D8 Enable !!
De mon côté quelques essais : Ca plante que ce soit avec focusmax V3 /V4 et Prism8.

Je suis retourné sur le site myFocuserPro :

https://sourceforge.net/projects/arduinofocuscontrollerpro/files/?source=navbar

Il y a plusieurs firmwares selon sa configuration . J'ai essayé le Focuser170_DRV8825_M (au pif !!) Il a un minimum de fonctionnalités (pas de poussoir ni sondes de température ) mais il fonctionne très bien (bon, je ne l'ai essayé que quelques minutes !) avec le logiciel myFocuserProL (même 1/4 de pas ).

Salut. C'est tout bon! Sur SourceForge il y a aussi un driver ASCOM. J'ai tester aussi avec le driver ascom moonlite et le firmware de Gandalf mais je n'ai pas réussi. Quand je clic sur propriétés, j'ai un fenêtre qui s'ouvre mais rien pour choisir le port com...

Edit: Pour les micros pas il faut verifier dans le firmware si les broches de myM0, myM1 et myM2 correspondent a ton montage, il y a une petite erreur de ce coté là.

Edit2: Je viens de vérifier, il faut modifier le firmware. Il faut remplacer ça:

#define myM0      5  // microstepping lines
#define myM1      6
#define myM2      7

par ça:

#define myM0      7  // microstepping lines
#define myM1      6
#define myM2      5

Modifié 5 décembre 2017 par Cedric02700
