Motorisation PO avis aux bricoleurs

[michelsonia]

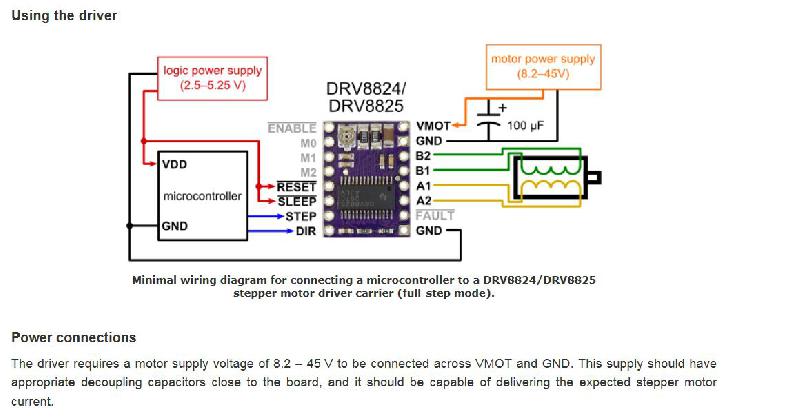

J'ai câblé mon moteur en utilisant ce document :







Faut il que je modifie le programme ? En Arduino j'en suis à faire clignoter une led ....

[Cedric02700]

J'ai câblé mon moteur en utilisant ce document :







Faut il que je modifie le programme ? En Arduino j'en suis à faire clignoter une led ....



Pour le schéma c'est nickel.



Oui il faut modifier le programme. Mais ne t'inquiete pas c'est plus simple que de faire clignoter une led. Ouvre le firmware avec l'IDE Arduino. Éditer -> trouver -> tape myM0 dans le champ et clic sur trouver jusqu'à trouver le bout de code que j'ai mis plus haut. Apres tu remplace le 5 de myM0 par un 7, le 7 de myM2 par un 5 et c'est fini. Tu sauvegarde et tu televerse.

[michelsonia]

Mon programme a déjà les bonnes valeurs :





Il faudra que je règle l'intensité du courant qui alimente le moteur. Je l'ai juste fait au voltmètre sur le potentiomètre ...

Quand le moteur tourne on entend bien les pas !! Du brutal , quoi !!

[gehelem]

Attends, mais ça veut dire que ça marche alors ?

Champagne ?

[Cedric02700]

Mon programme a déjà les bonnes valeurs :





Il faudra que je règle l'intensité du courant qui alimente le moteur. Je l'ai juste fait au voltmètre sur le potentiomètre ...

Quand le moteur tourne on entend bien les pas !! Du brutal , quoi !!



C est une capture d'écran du firmware de Gandalf. C'est le 1.70 du projet d'origine qui a besoin d être modifié.

Pour le réglage du driver tu as mis combien? C est normal que le moteur soit plus bruyant. Il est alimenté en 12v au lieu de 6v (si j'ai bonne mémoire). Ça fait gagner du couple et de la vitesse mais aussi du bruit.

[michelsonia]

Pour le réglage du driver tu as mis combien? C est normal que le moteur soit plus bruyant. Il est alimenté en 12v au lieu de 6v (si j'ai bonne mémoire). Ça fait gagner du couple et de la vitesse mais aussi du bruit.



J'ai mis 0.6V soit 50% du théorique comme préconisé dans la doc myFocuserpro.

Pourquoi doit il être modifié ?

Dans tous ces firmware je suis un peu perdu .....





Attends, mais ça veut dire que ça marche alors ?

Champagne ?

Oui ca fonctionne !! Merci !!

[gehelem]

Cool que ça marche, bravo !



Un truc qui m'intrigue :

tu dis que ça fait du bruit.

c'est genre TAC TAC TAC ?

Tu nous mettrais pas une petite vidéo ?

Parce que moi, ça me faisait aussi TAC TAC TAC, et j'ai fini par faire ceci :

#define MOTORSPEEDSLOWmS 3//60         // (ms) Vitesse lente
#define MOTORSPEEDMEDmS 2//30          // (ms) Vitesse moyenne
#define MOTORSPEEDFASTmS 1//6          // (ms) Vitesse rapide

(ligne 135 et suivantes)

Ra-di-cal. Plus TAC TAC.

(hormis sur les phases accélération/décélération)



Avis perso :

oublie les firmwares du site myFocuser, et concentre toi sur le Gandalf...

"Je dis ça je dis rien"

[Cedric02700]

Cool que ça marche, bravo !



Un truc qui m'intrigue :

tu dis que ça fait du bruit.

c'est genre TAC TAC TAC ?

Tu nous mettrais pas une petite vidéo ?

Parce que moi, ça me faisait aussi TAC TAC TAC, et j'ai fini par faire ceci :

#define MOTORSPEEDSLOWmS 3//60         // (ms) Vitesse lente
#define MOTORSPEEDMEDmS 2//30          // (ms) Vitesse moyenne
#define MOTORSPEEDFASTmS 1//6          // (ms) Vitesse rapide

(ligne 135 et suivantes)

Ra-di-cal. Plus TAC TAC.

(hormis sur les phases accélération/décélération)



Avis perso :

oublie les firmwares du site myFocuser, et concentre toi sur le Gandalf...

"Je dis ça je dis rien"



Je suis d'accord le firmware de Gandalf est excellent! Je n'arrive pas encore à l'utiliser. Sous windows, tu utilise quel driver ascom? J'ai télécharger la dernière version sur le site de moonlite mais ça ne fonctionne pas. Quand j'ouvre la fenêtre de configuration le cadre blanc ou devrai apparaître le focuser ainsi que le numéro du port com reste blanche....

[gehelem]

Je suis d'accord le firmware de Gandalf est excellent! Je n'arrive pas encore à l'utiliser. Sous windows, tu utilise quel driver ascom? J'ai télécharger la dernière version sur le site de moonlite mais ça ne fonctionne pas. Quand j'ouvre la fenêtre de configuration le cadre blanc ou devrai apparaître le focuser ainsi que le numéro du port com reste blanche....

J'ai fait un seul test sur windows et, honte à moi, je ne me souviens pas avec quel firmware j'ai bien pu le faire...

Ca modère un peu mon avis tranché sur les firmwares...

Je crois juste que j'ai été obligé de mettre a jour tout ascom

Je retenterai si tu veux

[Cedric02700]

J'ai fait un seul test sur windows et, honte à moi, je ne me souviens pas avec quel firmware j'ai bien pu le faire...

Ca modère un peu mon avis tranché sur les firmwares...

Je crois juste que j'ai été obligé de mettre a jour tout ascom

Je retenterai si tu veux



Je veux bien! Merci. Je vais chercher aussi de mon côté mais pas avant jeudi. Le focuser avec le firmware de Gandalf est en partie compatible avec le driver ascom disponible sur SourceForge. Certain option de configuration ne sont fonctionne pas. L'inversion du sens de rotation par exemple. Je n'ai pas tout tester.

[Cedric02700]

J'ai mis 0.6V soit 50% du théorique comme préconisé dans la doc myFocuserpro.

Pourquoi doit il être modifié ?

Dans tous ces firmware je suis un peu perdu .....







Oui ca fonctionne !! Merci !!



J'ai loupé ton message. 0,6V? Tu utilise ton moteur usb_focus?

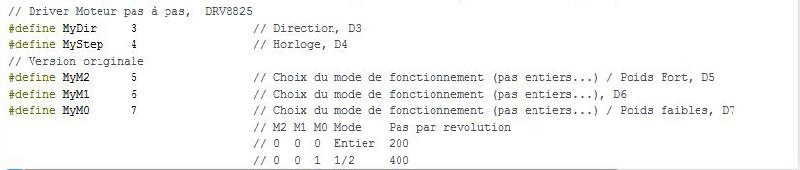

Pourquoi faut il modifier le firmware? En fait il y a une erreur dans le firmware. Dans le firmaware quand tu vois:

"#define myM0 5" ça revient à donner un nom (myM0) à la broche 5 de l'Arduino. Ça simplifie l'écriture du reste du programme. Mais si tu regarde sur le schéma, M0 est en fait relié à la broche 7.

[michelsonia]

J'ai compris : Quand j'ouvrai IDE le programme affiché était celui de Gandalf , ce qui explique pourquoi myM0 était bon.

Je viens de modifier le programme Focuserv170_DRV8825 . Je ne vois ni n'entends de différence.

En fait le moteur ne fait pas trop de bruit, c'est qu'il vibre dès que le retors tourne (y a du couple !!) ) et posé sur mon bureau qui fait caisse de résonnance ca fait du bruit .!! Le moteur est assez lourd. C'est un Nema 17 :

https://www.amazon.fr/gp/product/B011NRMXYO/ref=oh_aui_detailpage_o03_s00?ie=UTF8&psc=1

[Cedric02700]

J'ai compris : Quand j'ouvrai IDE le programme affiché était celui de Gandalf , ce qui explique pourquoi myM0 était bon.

Je viens de modifier le programme Focuserv170_DRV8825 . Je ne vois ni n'entends de différence.

En fait le moteur ne fait pas trop de bruit, c'est qu'il vibre dès que le retors tourne (y a du couple !!) ) et posé sur mon bureau qui fait caisse de résonnance ca fait du bruit .!! Le moteur est assez lourd. C'est un Nema 17 :

https://www.amazon.fr/gp/product/B011NRMXYO/ref=oh_aui_detailpage_o03_s00?ie=UTF8&psc=1



La modification du firmware concerne uniquement les modes de fonctionnement en micros pas. Tu ne compte pas utiliser le moteur USB_FOCUS?

[michelsonia]

Tu ne compte pas utiliser le moteur USB_FOCUS?



Il me semble que tu as essayé le montage avec un moteur usb_focus . C'est OK pour toi ? A part le fait qu'il faille trouver le bon logiciel pour le piloter ....

Pour le moment je vais continuer les essais avec le nema17 .

Je vais recabler les boutons poussoirs et essayer la sonde de température.

[Cedric02700]

Il me semble que tu as essayé le montage avec un moteur usb_focus . C'est OK pour toi ? A part le fait qu'il faille trouver le bon logiciel pour le piloter ....

Pour le moment je vais continuer les essais avec le nema17 .

Je vais recabler les boutons poussoirs et essayer la sonde de température.



Je n'ai pas d'usb focus mais un petit moteur reducté du même genre (plus petit a mon avis). Tu as raison continu tes test avec ton Nema17 qui est bien plus costaud.

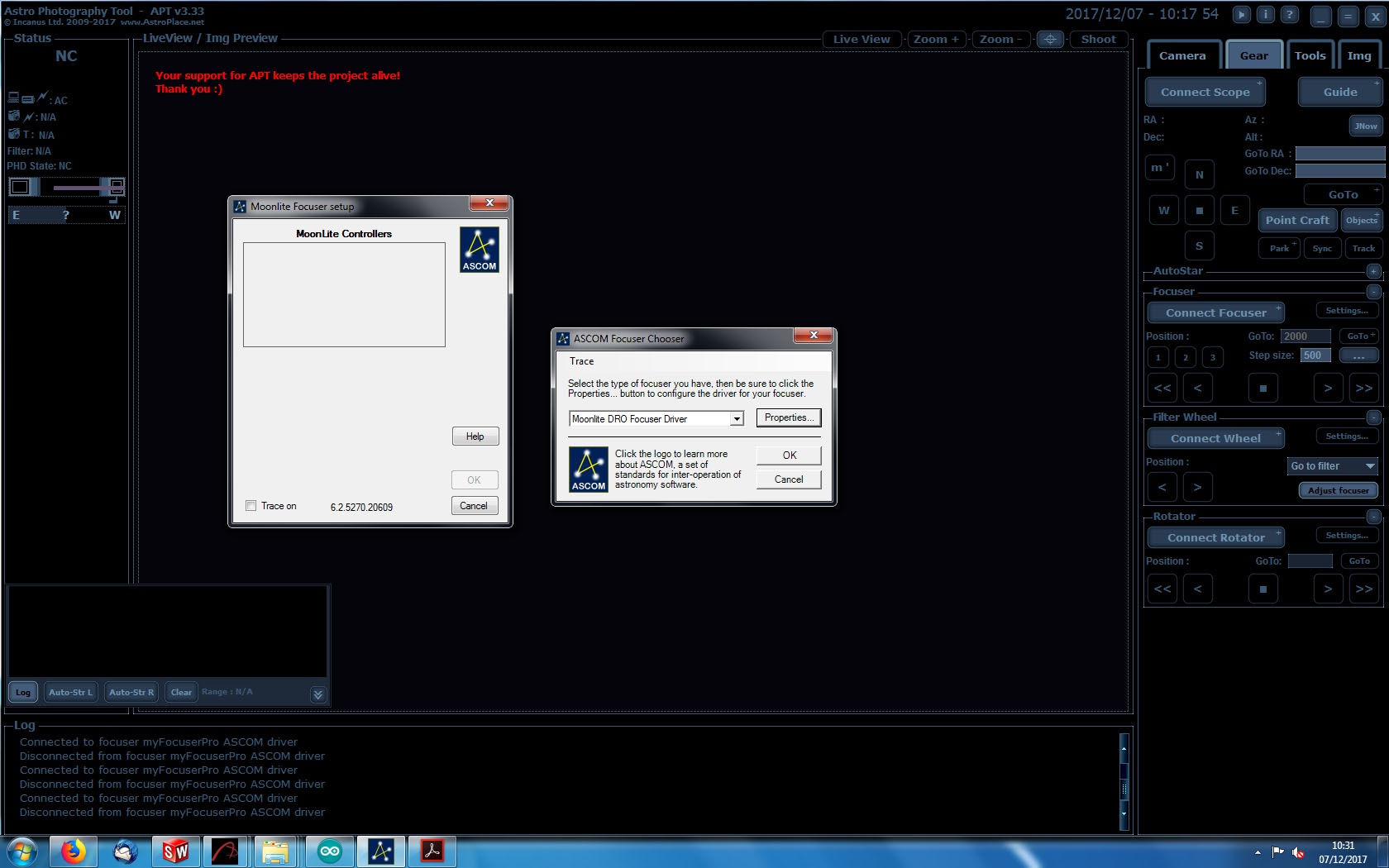

De mon coté j'ai retesté le firmware de Gandalf. Le driver Ascom Moonlite ne détecte pas le focuser. J'obtiens ça:





Aucune possibilité de régler quoi que ce soit donc je suis bloqué. Ça fonctionne parfaitement sous Linux... un comble! .

J'ai continué de tester avec le driver Ascom du projet initial. Ça fonctionne, il faut juste déconnecter / reconneter le focuser quand on change ses propriétés pour que ça prenne les modifications en compte. La gestion du backlash ne semble pas fonctionner. Je l'ai activé dans la partie "réglage usine" du firmware mais cela n'a aucun effet. Ça aussi ça fonctionne sous Linux . Je vais continuer a chercher pour activer le backlash dans le firmware. Comme le driver Ascom du projet initial, ne gère pas le backlash je pense qu'il doit être possible de l'activer pas défaut dans le firmware de Gandalf pour que ça fonctionne, enfin j’espère... Je continue à chercher.

Modifié 7 décembre 2017 par Cedric02700

[michelsonia]

Avec Focusmax4 j'avais réussi à faire faire quelques pas au moteur, puis ça a planté.

J'espère que Gehelem se rappellera avec quels softs il avait fait ses tests !!

[gehelem]

Avec Focusmax4 j'avais réussi à faire faire quelques pas au moteur, puis ça a planté.

J'espère que Gehelem se rappellera avec quels softs il avait fait ses tests !!

...

J'ai regardé ce midi, pas trace du driver ascom sur mon poste windows...

Je pense que j'ai confondu avec le soft dédié...

[Sorelian]

Bonjour

Je suis votre fil et j'ai commandé le matériel. Ma question est de savoir si une machine virtuel en linux sous w10 peut faire l'affaire? En effet, je souhaite faire un poste fixe avec mon 150 et une tinkerboard accolée le tout en remote dans mon bureau au chaud.

Voyant les problèmes sous w10 la machine virtuel (Virtual Box ou Hyper V) ne serait elle pas la solution sans avoir de micro uniquement linux.

Laurent

[Cedric02700]

Bonjour

Je suis votre fil et j'ai commandé le matériel. Ma question est de savoir si une machine virtuel en linux sous w10 peut faire l'affaire? En effet, je souhaite faire un poste fixe avec mon 150 et une tinkerboard accolée le tout en remote dans mon bureau au chaud.

Voyant les problèmes sous w10 la machine virtuel (Virtual Box ou Hyper V) ne serait elle pas la solution sans avoir de micro uniquement linux.

Laurent



Je ne suis pas un spécialiste du sujet, mais comme toi je commence à me renseigner au sujet de la tinker board et Linux. D'apres ce que j'ai compris la machine virtuelle n'est pas nécessaire sur la bécane W10. Il suffirait de prendre le contrôle de la tinker board via VNC.

[gehelem]

Je ne suis pas un spécialiste du sujet, mais comme toi je commence à me renseigner au sujet de la tinker board et Linux. D'apres ce que j'ai compris la machine virtuelle n'est pas nécessaire sur la bécane W10. Il suffirait de prendre le contrôle de la tinker board via VNC.

Ou d'utiliser Kstars pour windows !

Avec le serveur indi qui tourne sur la Tinker

[Cedric02700]

Ou d'utiliser Kstars pour windows !

Avec le serveur indi qui tourne sur la Tinker



Bin oui... J'ai vu la vidéo en plus...

[Petitprost]

Bonjour ,



Existe t’il un logiciel français pour commander le moteur installé sur une lunette ?

[Sorelian]

Ou d'utiliser Kstars pour windows !

Avec le serveur indi qui tourne sur la Tinker



Effectivement, mais je pense que la gestion d'une cam (j'ai commandé la T7) n'est peut-être pas évident entre une tinkerboard sous linux et w10.

[michelsonia]

...

J'ai regardé ce midi, pas trace du driver ascom sur mon poste windows...

Je pense que j'ai confondu avec le soft dédié...

Donc pour le moment , on ne sait pas utiliser le programme de Gandalf ?

[Cedric02700]

Donc pour le moment , on ne sait pas utiliser le programme de Gandalf ?



As tu essayé le driver Ascom présent sur SourceForge ? Avec lui le firmware de Gandalf est totalement utilisable mis à part la gestion du backlash. Pour tout ce qui est boutons, température... Je ne sais pas vu que je n'en ai pas sur mon montage.

[Cedric02700]

...

J'ai regardé ce midi, pas trace du driver ascom sur mon poste windows...

Je pense que j'ai confondu avec le soft dédié...



Merci d'avoir regardé! 😉 J'ai vu ta réponse quand Michel t'a cité... Décidément j'ai pas les yeux en face des trous en ce moment.

[gehelem]

j'ai l'impression qu'on fouine pareil tous les deux (cf. ton post sur l'autre fil:) )

Avec le machin myFocuserProL trouvé sur le site "original", en activant la log, on voit ça :

...
08/12/2017 18:55:18: CommandString: awaiting response: FM#
08/12/2017 18:55:23: CommandString: FM# Timeout exception raised
System.TimeoutException: Le délai d'attente de l'opération a expiré.
  à System.IO.Ports.SerialStream.Read(Byte[] array, Int32 offset, Int32 count, Int32 timeout)
  à System.IO.Ports.SerialStream.Read(Byte[] array, Int32 offset, Int32 count)
  à System.IO.Ports.SerialPort.InternalRead(Char[] buffer, Int32 offset, Int32 count, Int32 timeout, Boolean countMultiByteCharsAsOne)
  à System.IO.Ports.SerialPort.ReadTo(String value)
  à myFocuserProL.Focuser.CommandString(String Command)
08/12/2017 18:55:23: Disconnect START=================================================
08/12/2017 18:55:23: Disconnect: Disconnecting
...

C'est aussi ce que tu as vu ?

(et du coup c'est normal vu que cette commande n'est pas implémentée dans le firmware)



Edit : le singleFocuser du site Moonlite semble fonctionner



Je tente ascom.



Edit 2 : RRRHHHHAAAA que j'aime pas Ascom... toutes ces fenêtres, et ça clignote de partout !



Edit 3 : ascom ko

Fin de la récré, les enfants sont revenus de la patinoire.

Modifié 8 décembre 2017 par gehelem

[Cedric02700]

j'ai l'impression qu'on fouine pareil tous les deux (cf. ton post sur l'autre fil:) )

Avec le machin myFocuserProL trouvé sur le site "original", en activant la log, on voit ça :

...
08/12/2017 18:55:18: CommandString: awaiting response: FM#
08/12/2017 18:55:23: CommandString: FM# Timeout exception raised
System.TimeoutException: Le délai d'attente de l'opération a expiré.
  à System.IO.Ports.SerialStream.Read(Byte[] array, Int32 offset, Int32 count, Int32 timeout)
  à System.IO.Ports.SerialStream.Read(Byte[] array, Int32 offset, Int32 count)
  à System.IO.Ports.SerialPort.InternalRead(Char[] buffer, Int32 offset, Int32 count, Int32 timeout, Boolean countMultiByteCharsAsOne)
  à System.IO.Ports.SerialPort.ReadTo(String value)
  à myFocuserProL.Focuser.CommandString(String Command)
08/12/2017 18:55:23: Disconnect START=================================================
08/12/2017 18:55:23: Disconnect: Disconnecting
...

C'est aussi ce que tu as vu ?

(et du coup c'est normal vu que cette commande n'est pas implémentée dans le firmware)



Edit : le singleFocuser du site Moonlite semble fonctionner



Je tente ascom.



Edit 2 : RRRHHHHAAAA que j'aime pas Ascom... toutes ces fenêtres, et ça clignote de partout !



Edit 3 : ascom ko

Fin de la récré, les enfants sont revenus de la patinoire.



Oui c'est tout à fait ça. Quand j'ai fais mon premier "myFocuser pro" j'ai installé le firmware, le soft et le driver ascom qui allaient ensemble. Quelques mois plus tard j'en ai construit un deuxième pour le beau-père. Je télécharge le dernier firmware et teste le focuser avec le soft installé pour mon premier focuser. Et là, ça ne marche pas. Je démonte tout, cherche pendant quelque heures pour me rendre compte que le nouveau firmware ne fonctionne pas avec l'ancien soft. A mon avis c'est ce qu'il nous arrive aujourd'hui. Les nouveaux soft et driver ascom ne doivent pas être compatible avec le firmware de Gandalf basé sur une version plus ancienne. Dommage que toutes les anciennes version ne soient pas disponibles au telechargement.

[gehelem]

J'ai sorti mon analyseur logique hier, je pense que j'ai une bonne piste.

Le driver ascom envoie des commandes du genre :

:GH#:2GH#

C'est le 2 qui fait fouarrer le dialogue

C'est prévu dans le protocole, pour gérer 2 focuser...

Mais pas géré dans le firmware qui attend de toutes facons des commandes sur 2 caractères.

J'ai essayé de bidouiller, pas encore trouvé

Gilles

[Cedric02700]

J'ai sorti mon analyseur logique hier, je pense que j'ai une bonne piste.

Le driver ascom envoie des commandes du genre :

:GH#:2GH#

C'est le 2 qui fait fouarrer le dialogue

C'est prévu dans le protocole, pour gérer 2 focuser...

Mais pas géré dans le firmware qui attend de toutes facons des commandes sur 2 caractères.

J'ai essayé de bidouiller, pas encore trouvé

Gilles



Sur quel driver Ascom travail tu? Celui de Moonlite ou myFocuser? Celui de myFocuser fonctionne sauf le backlash et j'ai l'impression qu'il n'arrive pas à lire ni écrire dans l'eeprom. La position du focuser ne reste pas en mémoire apres déconnexion.
