Motorisation PO avis aux bricoleurs

[gehelem]

Cadeau bonux :

petite video

première moitié en 1/2 step, seconde moitié en full step

(piloté avec mon cher Kstars en Moonlite de la main droite, téléphone portable dans la main gauche..., oooooléééé)

J'aimerais bien récupérer le code de l'autre fil, histoire d'avoir le ralentissement à l'approche de la cible...

Je vous tiens au jus

"a1hfHPiMFII" via YouTube
ERROR: Si vous lisez ce texte, YouTube est hors-ligne ou vous n'avez pas installe Flash

[kirks]

Génial c'est quoi la référence de ton moteur ?

Comment connecte tu l'alimentation au montage ? J'imagine qu'il faut ce genre de chose https://fr.aliexpress.com/item/High-quality-IC-program-12V-1-5A-Power-Adapter-Charger-for-Acer-Iconia-Tab-A500-A501/32773251709.html?spm=a2g0w.search0104.3.10.ZH6K0e&ws_ab_test=searchweb0_0,searchweb201602_4_10152_10065_10151_10068_10344_10345_10342_10343_10340_10341_10305_10304_10307_10306_10060_10302_10155_10154_10056_10055_10054_10536_10059_10534_10533_10532_100031_10099_10338_10103_10102_10052_10053_10107_10050_10142_10051_10084_10083_10080_10082_10081_10177_10110_10111_10112_10113_10114_10312_10313_10314_10184_10078_10079_10073,searchweb201603_24,ppcSwitch_2&btsid=61ba6e30-6559-447e-85ab-181e4f2f25a6&algo_expid=12f118ad-a6c5-4c5a-af23-ab407ea3f3c8-1&algo_pvid=12f118ad-a6c5-4c5a-af23-ab407ea3f3c8

Mais je ne vois pas ou la brancher

Modifié 13 octobre 2017 par kirks

[gehelem]

Génial c'est quoi la référence de ton moteur ?

Comment connecte tu l'alimentation au montage ? J'imagine qu'il faut ce genre de chose https://fr.aliexpress.com/item/High-quality-IC-program-12V-1-5A-Power-Adapter-Charger-for-Acer-Iconia-Tab-A500-A501/32773251709.html?spm=a2g0w.search0104.3.10.ZH6K0e&ws_ab_test=searchweb0_0,searchweb201602_4_10152_10065_10151_10068_10344_10345_10342_10343_10340_10341_10305_10304_10307_10306_10060_10302_10155_10154_10056_10055_10054_10536_10059_10534_10533_10532_100031_10099_10338_10103_10102_10052_10053_10107_10050_10142_10051_10084_10083_10080_10082_10081_10177_10110_10111_10112_10113_10114_10312_10313_10314_10184_10078_10079_10073,searchweb201603_24,ppcSwitch_2&btsid=61ba6e30-6559-447e-85ab-181e4f2f25a6&algo_expid=12f118ad-a6c5-4c5a-af23-ab407ea3f3c8-1&algo_pvid=12f118ad-a6c5-4c5a-af23-ab407ea3f3c8

Mais je ne vois pas ou la brancher

Tu retrouveras les ref de mon moteur dans les premiers posts

Pour l'alim j'ai soudé les cables a la sauvage sur la carte.

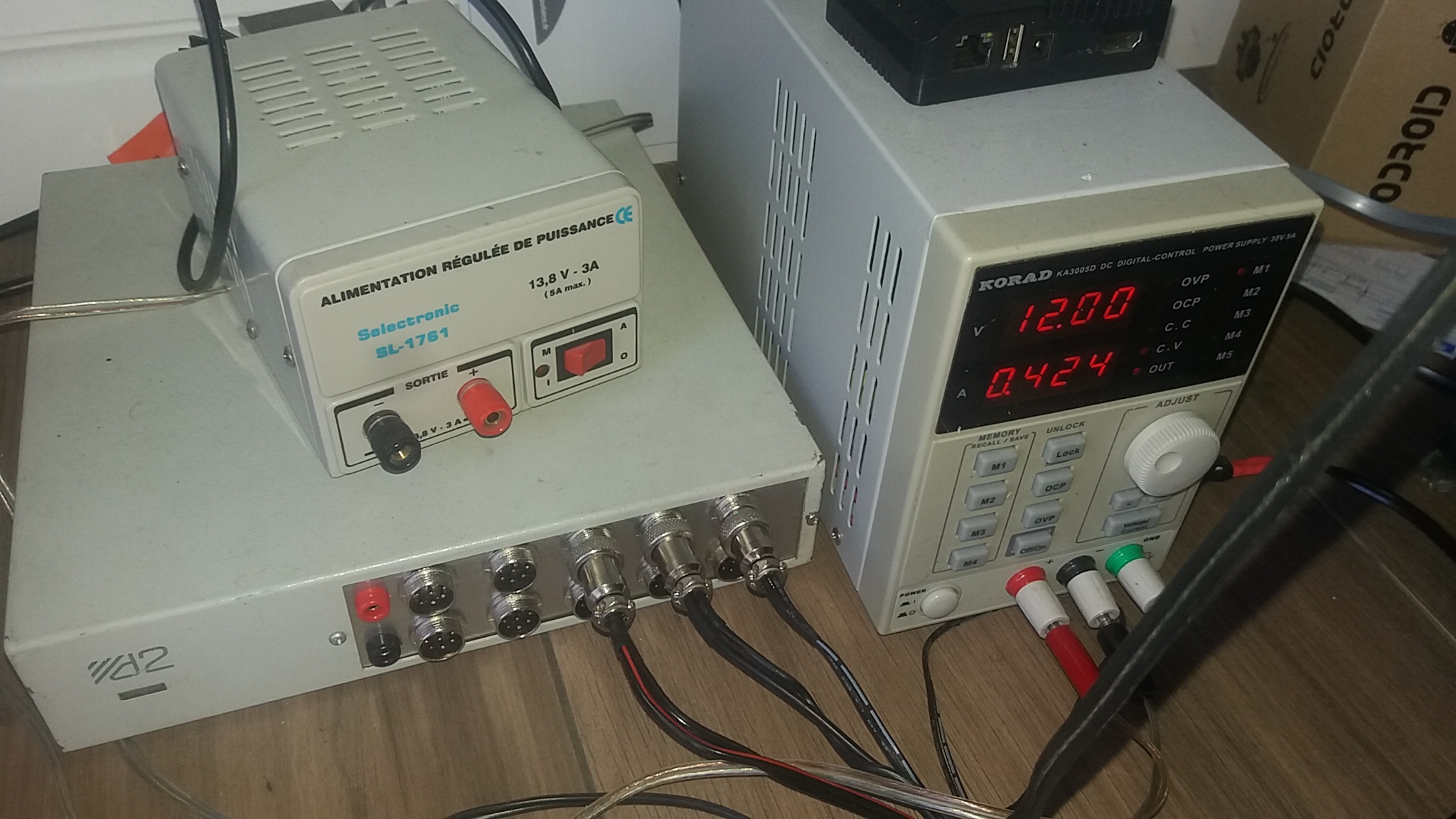

J'utilise une alim de labo 12v toute bête, ca me permet de surveiller la conso.

Pour la vraie vie, je connecterai sur la même alim que ma monture.

Celle que tu proposes risque d'être un peu limite (pour mon type de moteur)

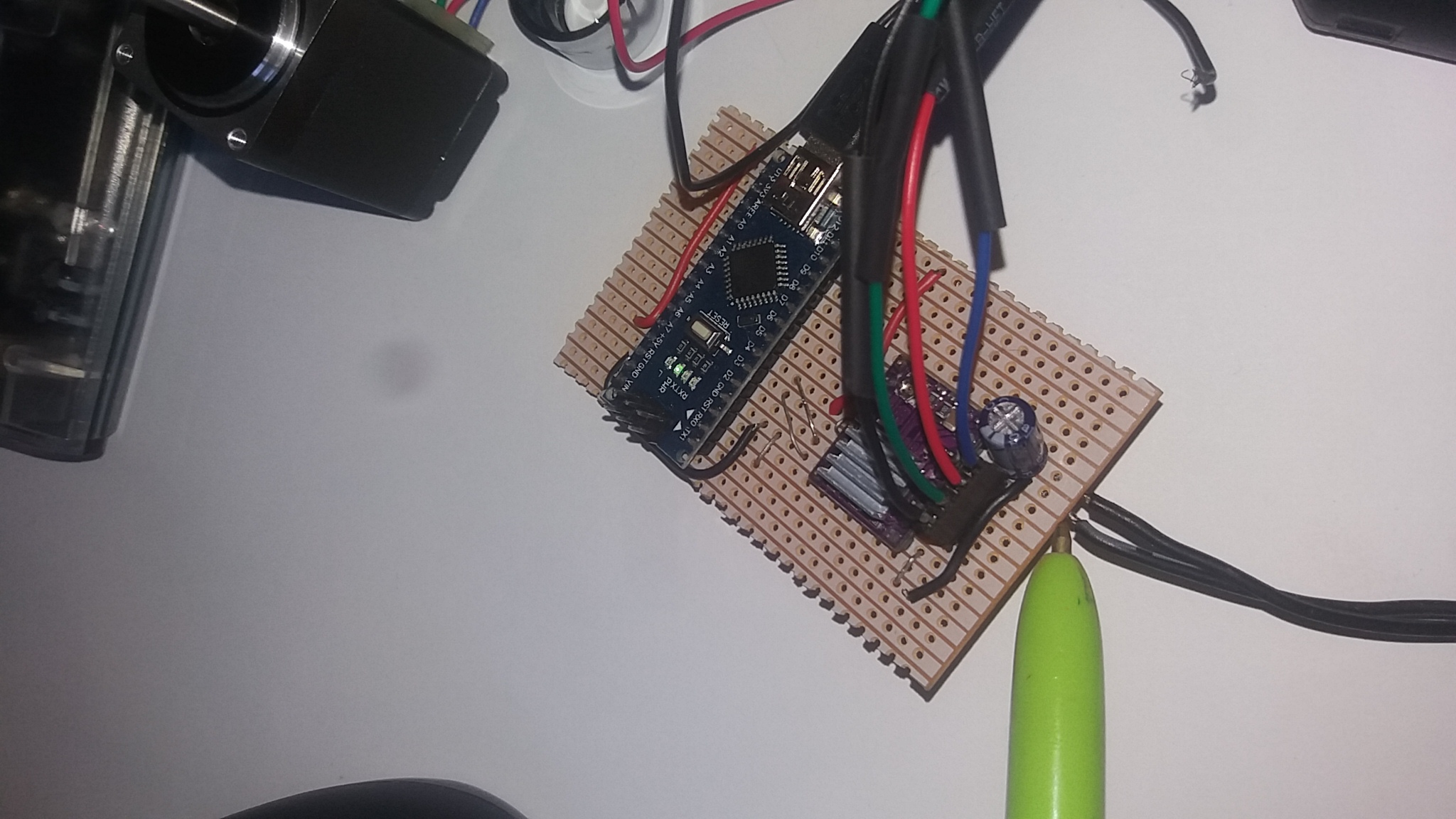

Edit : branchement au niveau du stylo vert :



Modifié 13 octobre 2017 par gehelem

[kirks]

Je pensais prendre cela pour pouvoir le brancher : https://fr.aliexpress.com/item/4-Pin-DIN-Plug-to-Female-Jack-2-Hole-Panel-Mount-Connector-Adapter-DIN-Plug-Male/32735187864.html?spm=a2g0w.search0104.3.26.UHeBVY&ws_ab_test=searchweb0_0,searchweb201602_4_10152_10065_10151_10068_10344_10345_10342_10343_10340_10341_10305_10304_10307_10306_10060_10302_10155_10154_10056_10055_10054_10536_10059_10534_10533_10532_100031_10099_10338_10103_10102_10052_10053_10107_10050_10142_10051_10084_10083_10080_10082_10081_10177_10110_10111_10112_10113_10114_10312_10313_10314_10184_10078_10079_10073,searchweb201603_24,ppcSwitch_2&btsid=2d5685f9-eaf6-43b8-862f-d2c4445c9592&algo_expid=1e701f95-d3c5-4aba-b6cd-431ba81307ce-3&algo_pvid=1e701f95-d3c5-4aba-b6cd-431ba81307ce

Cela peut il convenir ?

Normalement je n'aurait plus qu'à changer la prise d'un adaptateur après coup ?

Mon but étant de mettre les circuits dans une petite boite.

[gehelem]

premier test ce soir les amis.

en même temps j'étrenne mon AstroEQ, qui attendait depuis un mois...

Je serre les fesses

[Invité]

Non, tu vas pas nous sortir une photo !!!???...

Enfin, je serre aussi.

Cecil serre également.

Mince...

[gehelem]

Non, tu vas pas nous sortir une photo !!!???...

Enfin, je serre aussi.

Cecil serre également.

Mince...

Si tu savais comme je galèèèèèère !

En tout cas le focuser marche au poil

La monture c'est autre chose...

On va devoir repasser aux ateliers.

[pagpatrice]

On compte sur toi, fait honneur aux bricoleurs

[gehelem]

On compte sur toi, fait honneur aux bricoleurs

Vous êtes sympas

Mais ne vous attendez pas à des miracles :

"je me familiarise avec mon matériel"

S'il en sort la moindre photo j'en serai ravi, mais aussi très surpris !

[gehelem]

Et bien l'humidité en a décidé autrement...

Le prochain bricolage ce sera quoi ?

P.... de m....

[gehelem]

Je pensais prendre cela pour pouvoir le brancher : https://fr.aliexpress.com/item/4-Pin-DIN-Plug-to-Female-Jack-2-Hole-Panel-Mount-Connector-Adapter-DIN-Plug-Male/32735187864.html?spm=a2g0w.search0104.3.26.UHeBVY&ws_ab_test=searchweb0_0,searchweb201602_4_10152_10065_10151_10068_10344_10345_10342_10343_10340_10341_10305_10304_10307_10306_10060_10302_10155_10154_10056_10055_10054_10536_10059_10534_10533_10532_100031_10099_10338_10103_10102_10052_10053_10107_10050_10142_10051_10084_10083_10080_10082_10081_10177_10110_10111_10112_10113_10114_10312_10313_10314_10184_10078_10079_10073,searchweb201603_24,ppcSwitch_2&btsid=2d5685f9-eaf6-43b8-862f-d2c4445c9592&algo_expid=1e701f95-d3c5-4aba-b6cd-431ba81307ce-3&algo_pvid=1e701f95-d3c5-4aba-b6cd-431ba81307ce

Cela peut il convenir ?

Normalement je n'aurait plus qu'à changer la prise d'un adaptateur après coup ?

Mon but étant de mettre les circuits dans une petite boite.

Oui, pourquoi pas...

Chacun fait a son gout

Pour ma part j'aime bien les connecteurs gx12 ou gx16 ("aviation") que l'on peut verrouiller

[gbs]

Et bien l'humidité en a décidé autrement...

Le prochain bricolage ce sera quoi ?

P.... de m....

D'abord merci pour ce long et très instructif partage, j'avais également été tenté, acheté sur ebay et autre aliexpress quelques condo, un nano et un moteur +DRV et puis comme les pièces sont arrivées au compte goutte et au grès des marrées j'ai oublié tout ça sur une étagère, je crois que je vais essayer de m'y (re)mettre pendant les vacances qui approchent.



Deux petites questions de plus:

1° Pourrais-tu mettre une photo de la platine de fixation du moteur mais "vue de dessous" (sans arrière pensée) car sur la vidéo (très alléchante) on voit l'équerre mais on distingue une platine noire genre queue d’aronde.



2° En fait un truc qui a été dit plusieurs fois, il faudrait une liste des composants avec fournisseurs ,pas de pub mais des références qui "parlent" aux non-initiés comme moi. Ce qui a été commencé plus haut.



Enfin côté idée pour le prochain bricolage : un énorme ventilo pour chasser l'humidité et les nuages ???

[gehelem]

Okay, c'est parti :



Composants utilisés jusqu'ici



• Arduino Nano

• Driver pas à pas DRV8825

• Une plaquette de stripboard, en bandes horizontales (pas en pastilles)

• Des barrettes non sécables femelle

• Condensateur électrochimique 100uF au moins 15V

• Une alim 12V 2A (2A c'est bien)




Composants que je vais ajouter

parce que c'est mieux d'avoir le 5V qui vient le l'alim et pas de l'usb

• Une régul LM7808

• Condensateur céramique 0,1uF = 100nF

• Condensateur céramique 0,33uF = 330nF




Moteur :

Ref du mien, mais ça peut être autre chose

14HS13-0804S



en option

Set de résistances ("décade") si on veut les boutons et la sonde de T°

(Je ne détaille pas les valeurs, il faut un peu de tout )

Des boutons poussoirs, "momentané", le choix est vaste

Capteur de température DS18B20 si on veut

[gehelem]

fixation moteur :

C'est une espèce d'équerre, récupérée sur un support d'APN qui ne me sert pas (qui ne m'a jamais servi)

Je l'ai fixé à l'anneau de fixation du tube, ça tombait nickel.

"z-4OlPqJRuI" via YouTube
ERROR: Si vous lisez ce texte, YouTube est hors-ligne ou vous n'avez pas installe Flash

[kirks]

Matos commandé sur Aliexpress.



Il n'y a plus qu'à patienter.

[gehelem]

Matos commandé sur Aliexpress.



Il n'y a plus qu'à patienter.

Cool

[morbli]

Sur la fragilité du x10, je te laisse voir car je manque de recul

Lis plutôt les arguments dans la doc de l'auteur, tu te feras une idée.



Sinon, oublie le L298N c'est comme le uln2003

Achète toi un vrai driver



Tes arguments ont porté jusqu'à ce que je tombe sur cette solution:

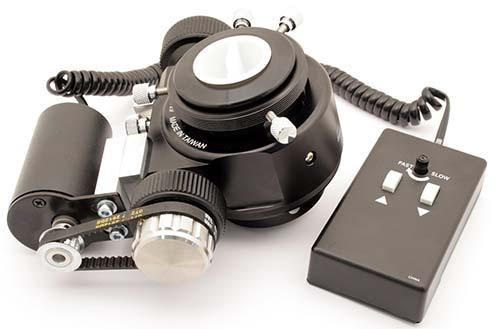

TS focus motor for TS UNCN2 Focuser and Baader Steeltrack



Ce n'est visiblement pas en contradiction avec les recommandations de myFocuserPro

If you need to drive the fine focus mechanism (FFM) then it would be better using a belt drive to prevent damage in the event of exceeding the focuser limits.



Je vais me lancer et je vous tiens au courant.

[dranilc]

J'ai suivi tous vos commentaires avec intérêt. Merci à gehelem pour son partage.

J'ai fait une demande sur les petites annonces pour l'achat d'une motorisation de mise au point.....mais, aucune réponse. La solution est de le faire soi même

gehelem, pour les composants, pas de problème, je crois avoir tout compris. Le seul point noir pour moi, c'est l'implantation de l'électronique sur la carte. Pour les soudures pas de problème, mais le positionnement....??? J'ai du mal à comprendre. Peux tu m'éclairer un peu.

[gehelem]

J'ai suivi tous vos commentaires avec intérêt. Merci à gehelem pour son partage.

J'ai fait une demande sur les petites annonces pour l'achat d'une motorisation de mise au point.....mais, aucune réponse. La solution est de le faire soi même

gehelem, pour les composants, pas de problème, je crois avoir tout compris. Le seul point noir pour moi, c'est l'implantation de l'électronique sur la carte. Pour les soudures pas de problème, mais le positionnement....??? J'ai du mal à comprendre. Peux tu m'éclairer un peu.

Dis-moi si ça t'aide :

"HmxBWyrOCI0" via YouTube
ERROR: Si vous lisez ce texte, YouTube est hors-ligne ou vous n'avez pas installe Flash

[dranilc]

Dis-moi si ça t'aide :

"HmxBWyrOCI0" via YouTube
ERROR: Si vous lisez ce texte, YouTube est hors-ligne ou vous n'avez pas installe Flash



Super gehelem, j'ai tout compris.

[gehelem]

Super gehelem, j'ai tout compris.



J'en ai pas causé, ça saute aux yeux pourtant :

Il y a deux grandes rangées de bandes à couper,

verticalement entre les pattes de l'arduino et pareil coté driver...

Elles sont pourtant bien là les petites croix rouges...

[Lucky062]

Bonjour à tous,



Juste pour me clarifier les idées gehelem ; la sortie USB peut être branchée sur la Tinker board citée dans le post traitant du setup nomade STP ?

J'ai vu sur le Net que le Arduino devait être programmé (tu en parleras peut être) mais quel logiciel utiliser ?

Merci pour ton travail.

[gehelem]

Bonjour à tous,



Juste pour me clarifier les idées gehelem ; la sortie USB peut être branchée sur la Tinker board citée dans le post traitant du setup nomade STP ?

J'ai vu sur le Net que le Arduino devait être programmé (tu en parleras peut être) mais quel logiciel utiliser ?

Merci pour ton travail.

Salut

Oui, on peut brancher d'autres types d'alimentations, dont des batteries.

Mais je ne sais pas ce que ça peut donner sur le terrain avec des batteries.

Il faut rester attentif a la consommation et je ne suis pas certain que ce soit optimal (mais on peut essayer d'améliorer)

Par exemple mon montage pompe environ 400/500 mA... sans bouger !

C'est tres probablement lié au firmware qui garde le moteur activé pour maintenir la position (ce qui est bien si le train optique est lourd)

On doit pouvoir le mettre off lorsqu'on ne lui demande rien, je peyx creuser ça.

Ca dépend aussi du moteur : on peut se contenter d'un plus petit modèle que le mien.



Pour la programmation, c'est le fameux "Arduino IDE"

Très simple a utiliser, je vous ferai une petite vidéo quand vos montages commenceront à sortir

Gilles



Edit

J'ai répondu a côté

Oui sur l'usb de la tinker pas de souci, mais il faut quand même une alim externe

La tinker lui causera comme un focuser Moonlite

Modifié 18 octobre 2017 par gehelem

[michelsonia]

Bonjour,

Je viens de commander l'ensemble du matériel ... sauf le moteur !! j'ai un moteur usb_focus (première génération ..).

Pourra t il convenir ?

[gehelem]

Bonjour,

Je viens de commander l'ensemble du matériel ... sauf le moteur !! j'ai un moteur usb_focus (première génération ..).

Pourra t il convenir ?

Salut

Je ne sais pas...

C'est un moteur pas à pas ?

(Combien de fils en sortent ?...)

Une petite photo ça m'aiderait

Gilles

[michelsonia]

C'est un moteur pas à pas (4000 pas/tour ou 8000 en demi-pas).

Il y a 4 fils qui sortent ("A" et "B" ). A priori il est alimenté en 5V.

je ferai une photo.

[gehelem]

C'est un moteur pas à pas (4000 pas/tour ou 8000 en demi-pas).

Il y a 4 fils qui sortent ("A" et "B" ). A priori il est alimenté en 5V.

je ferai une photo.

Pas besoin de photo

On peut essayer, mais :

Le drv8825 sera en dessous de sa limite basse (8v environ)

Il doit exister des drivers moins puissants, mais si tu l'as déjà acheté...

Tu veux qu'on creuse la question ?

[michelsonia]

Volontiers !! Surtout qu'ayant payé deux DV8825 6.90€ je ne perd pas grand chose !!

[gehelem]

Volontiers !! Surtout qu'ayant payé deux DV8825 6.90€ je ne perd pas grand chose !!



... bon alors du coup il nous faudrait quand-même une petite photo du moteur :

L'idéal serait la vraie référence (souvent planquée)

[gbs]

Super boulot avec les photos/vidéos de ton montage et les explications pour la lecture du schéma des connections.



Encore merci à toi !!!
