Super boulot avec les photos/vidéos de ton montage et les explications pour la lecture du schéma des connections.



Encore merci à toi !!!

De rien, avec plaisir

Gilles

[michelsonia]

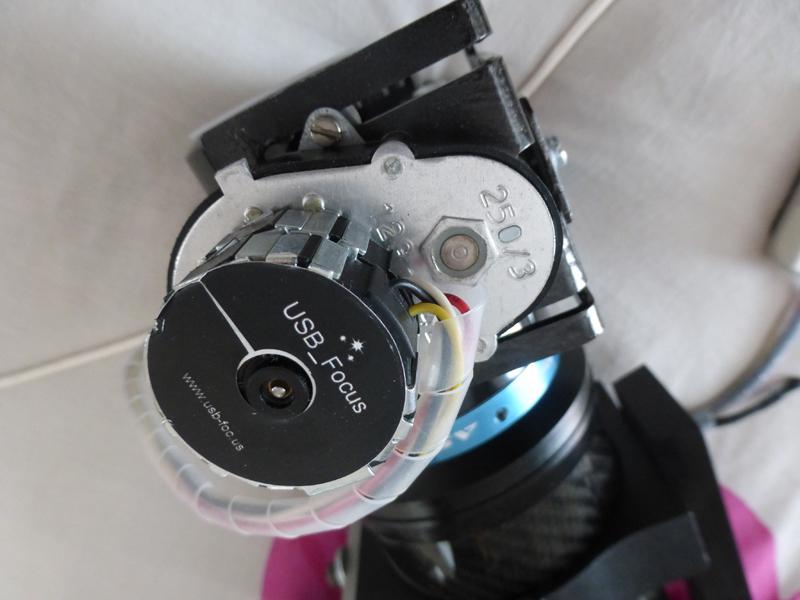

Une photo de mon moteur usb_focus.

Bon, on ne voit pas grand chose .. je le démonterai si besoin !!

[gehelem]

Une photo de mon moteur usb_focus.

Bon, on ne voit pas grand chose .. je le démonterai si besoin !!



Oui, a tous les coups c'est sous le sticker

[gehelem]

Regarde ici :

https://www.ebay.com/itm/GEARHEAD-STEP-MOTOR-SAIA-BURGESS-100cNm-MAX-TORQUE/261078223061?_trkparms=aid%3D222007%26algo%3DSIM.MBE%26ao%3D2%26asc%3D41376%26meid%3Df9629428cb4a44008928239c663e02b9%26pid%3D100623%26rk%3D1%26rkt%3D2%26sd%3D351548911784&_trksid=p2047675.c100623.m-1



=> tu verras quelques photos pour te convaincre d'enlever l'étiquette

(fais gaffe, des fois que ça arrache celle qui serait en dessous et qui nous intéresse...)

[Lucky062]

Bonsoir à tous,



A y est ! La commande est passée !

Juste une tite question ; le moteur pas à pas préconisé pèse environ 200 g.

Cela ne sera pas trop lourd pour un SW 150/750 sur HEQ5 ?

Merci bon WE !

[gehelem]

Bonsoir à tous,



A y est ! La commande est passée !

Juste une tite question ; le moteur pas à pas préconisé pèse environ 200 g.

Cela ne sera pas trop lourd pour un SW 150/750 sur HEQ5 ?

Merci bon WE !



Attention : je ne préconise aucun moteur, j'ai fait avec ce que j'avais sous la main.

Niveau pratique je suis un débutant et je ne te cache pas que je n'ai même pas pensé à ce "détail"...

Cela dit, s'il se révèle trop lourd, l'électronique ne changera pas si on change le moteur (juste le driver à régler)

Mais surtout surtout :

Méfiez vous de moi, je viens de cramer mon montage AstroEQ...



Pour le reste, on va bien s'amuser.

Gilles.

[michelsonia]

J'ai enlevé l'étiquette mais dessous il n'y avait rien !!

Par contre derrière l'étiquette il y avait quelque chose d'écrit , mais illisible; J'ai essayé avec Toshop mais ca n'a rien donné ...[/img]

J'ai fait une inversion G/D .

[Cedric02700]

J'ai enlevé l'étiquette mais dessous il n'y avait rien !!

Par contre derrière l'étiquette il y avait quelque chose d'écrit , mais illisible; J'ai essayé avec Toshop mais ca n'a rien donné ...[/img]

J'ai fait une inversion G/D .



Si l étiquette est en papier, il reste peut être la solution de l enduire avec un produit gras pour rendre le papier transparent...

[gehelem]

c'est vrai qu'on n'y voit pas grand-chose.

Pour la rigolade, arrivant à lire "www.meo****" j'ai fait "stepper meo" sur google.

Résultats, comment dire, loin du sujet.



Sinon, si on n'arrive pas à lire le machin, on pourra essayer en tâtonnant.

On alimentera d'abord doucement sous 5V, réglage du driver.

Si ça couine, on montera doucement, ce n'est pas trop risqué

[michelsonia]

Effectivement stepper meo est très loin du sujet !!

OK pour alimenter sous 5V .

Le système usb_focus est compatible avec les moteurs Robofocus (il n'y a que le câblage de la prise db9 qui change ).

Si le système fonctionne bien je serai bien tenté d'utiliser ce moteur (modèle charge lourde ) pour ma fsq106.:

https://www.pierro-astro.com/materiel-astronomique/accessoires-astronomie/mise-au-point-focus/moteur-de-mise-au-point-pas-a-pas2015-07-25-13-57-49_detail

Modifié 21 octobre 2017 par michelsonia

[gehelem]

Effectivement stepper meo est très loin du sujet !!

OK pour alimenter sous 5V .

Le système usb_focus est compatible avec les moteurs Robofocus (il n'y a que le câblage de la prise db9 qui change ).

Si le système fonctionne bien je serai bien tenté d'utiliser ce moteur (modèle charge lourde ) pour ma fsq106.:

https://www.pierro-astro.com/materiel-astronomique/accessoires-astronomie/mise-au-point-focus/moteur-de-mise-au-point-pas-a-pas2015-07-25-13-57-49_detail

Pourquoi pas...

Mais n'allons pas trop vite, faisons marcher le truc déjà comme ça.

Il va te falloir plus que les autres un bon multimètre, pas les machins à 5€ de chez casteroy-merlin, tu as ça ?

[Cedric02700]

Pas besoin de photo

On peut essayer, mais :

Le drv8825 sera en dessous de sa limite basse (8v environ)

Il doit exister des drivers moins puissants, mais si tu l'as déjà acheté...

Tu veux qu'on creuse la question ?



Juste une petite remarque, ce n est pas grave si la tension nominale du moteur est 5v. Avec le Drv8825, c'est l intensité qui compte. Pas de problème pour l alimenter en 12v par exemple. Au contraire même, ça augmentera son couple et le drv8825 limitera l intensité pour ne pas griller le moteur.

Modifié 21 octobre 2017 par Cedric02700

[michelsonia]



Il va te falloir plus que les autres un bon multimètre, pas les machins à 5€ de chez casteroy-merlin, tu as ça ?

Oui j'ai un bon multimètre (Metrix)

[gehelem]

Oui j'ai un bon multimètre (Metrix)

Bien, ça va le faire.

L'avis de Cédric juste avant : il est fort, Cédric => ça va le faire aussi.

[michelsonia]

Parfait !! Plus qu'à attendre les divers composants .

[kirks]

Juste pour info concernant le moteur de l'USB Focus.

Personnellement je l'alimente en 09 volts. Le transfo fourni à l'achat faisait planter la liaison USB donc j'en déduit qu'il ne fournissait pas assez.

[michelsonia]

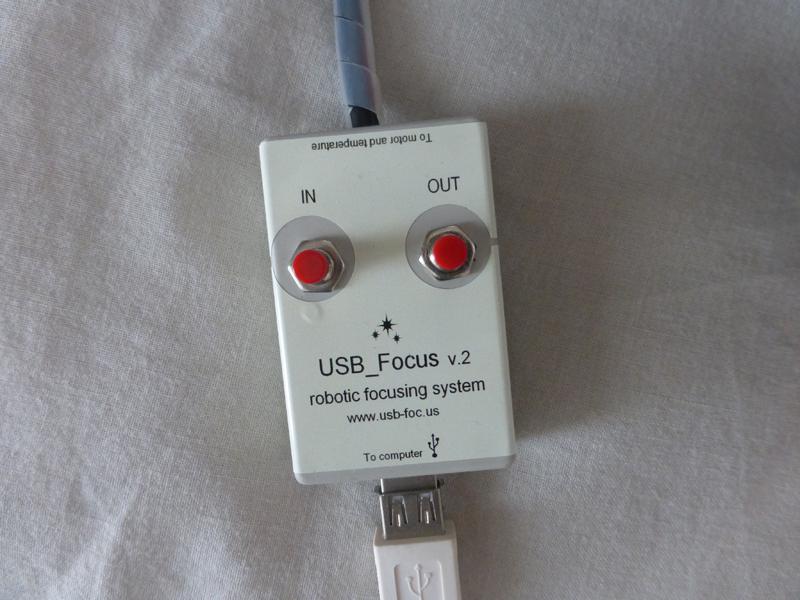

J'ai un des premiers usb_focus ( mi 2012 ).

Il est alimenté par le port usb mais on peut l'alimenter en externe (straps soudés à déplacer ).

Je recherche la doc .



[Cedric02700]

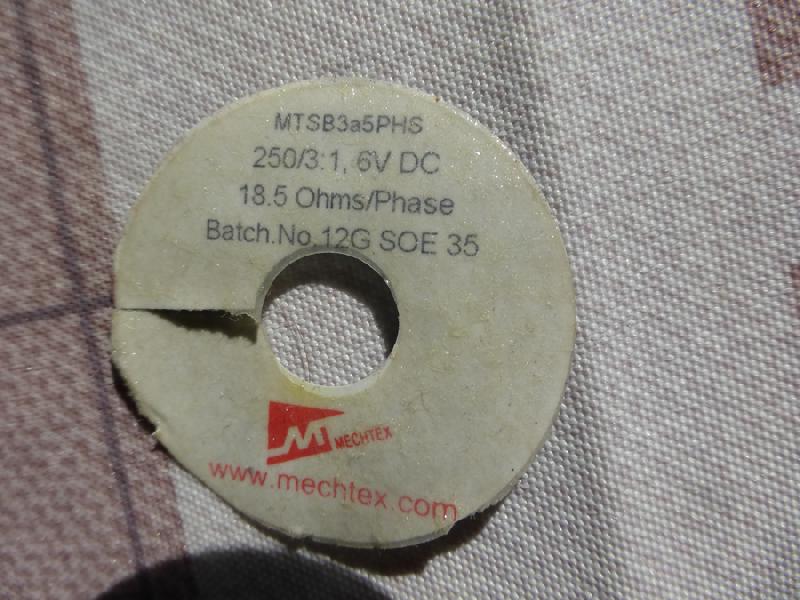

Sur l étiquette j ai l impression de lire 18,5ohms/phase. Si le moteur à bien une tension nominale de 5v il faudrai régler le drv8825 sur 270mA. Tu as essayer de huiler l etiquette?

[michelsonia]

Bravo Cedric !! Tu as une très bonne vue !! De plus l'idée de l'huile était excellente !! ( j'ai utilisé de l'huile d'olive, de la bonne !! ).





[Cedric02700]

Impeccable on sais de quoi on parle maintenant! Donc ça fait environ 320mA/phase. Pour le réglage du DRV8825 si ses Rsense sont bien des 0.1ohm, il faudra régler le potentiomètre de limitation de courant à 0,16V.

[gehelem]

Attendez :

Vous voulez dire que le moteur de cet usb_focus permet d'être alimenté par l'usb sans alim externe ?

C'est vraiment pas sérieux...

Limite ça me met en colère.

[Cedric02700]

Attendez :

Vous voulez dire que le moteur de cet usb_focus permet d'être alimenté par l'usb sans alim externe ?

C'est vraiment pas sérieux...

Limite ça me met en colère.



J ai eu à peu près la même réaction. De conception le moteur est peut être sous alimenté pour soulager un peu le port USB.

[michelsonia]

C'était un des premiers modèles . L'alim via l'usb est sans doute une des causes des mes problèmes avec ce matériel et Prism 8.

Depuis l'usb_focus (version 3 ) est proposé avec une alim externe.

Le montage proposé par Gehelem aura une alimentation externe et surtout me permettra (peut être ) de comprendre "comment ca marche " !!

[gehelem]

A tous ceux qui ont fait des commandes : attendez un peu avant de vous lancer dans le montage.

Gandalf ma donné son firmware qu'est vachement mieux : je dois le tester

Si ok (pas de raison) le montage change un tout petit peu

Je vous tiens au jus

[michelsonia]

Mon matériel arrive petit à petit ( carte uno et régulateur aujourd'hui ..).

J'ai aussi commandé un petit kit "starter arduino " histoire d'essayer de comprendre ...

Encore merci pour ton aide !!

[gehelem]

Mon matériel arrive petit à petit ( carte uno et régulateur aujourd'hui ..).

J'ai aussi commandé un petit kit "starter arduino " histoire d'essayer de comprendre ...

Encore merci pour ton aide !!

Aye !

C'est un Nano ou un Uno ??

=> il faut un nano !

Si tu as un uno on se débrouillera mais c'est dommage...

[michelsonia]

Aye !

C'est un Nano ou un Uno ??

=> il faut un nano !

Oups !! C'est bien un nano !!

[gehelem]

Oups !! C'est bien un nano !!

Ouf

On a eu peur

[Lucky062]

Attention : je ne préconise aucun moteur, j'ai fait avec ce que j'avais sous la main.

Niveau pratique je suis un débutant et je ne te cache pas que je n'ai même pas pensé à ce "détail"...

Cela dit, s'il se révèle trop lourd, l'électronique ne changera pas si on change le moteur (juste le driver à régler)

Mais surtout surtout :

Méfiez vous de moi, je viens de cramer mon montage AstroEQ...



Pour le reste, on va bien s'amuser.

Gilles.



Bonsoir Gilles et tous,

T'inquiète pas, je débute aussi et je trouve cela passionnant !!

L'astro débouche sur la mécanique, l'informatique, le traitement photo et maintenant l'électronique

Le jeune ado de 60 balais que je suis n'a pas fini d'apprendre :D:D:D:D

Le matos arrive au compte goutte et j'ai hâte

J'ai refait mes calculs de charge : Charge maxi pour HEQ5 : 13 kg

Tube 150/750 + EOS 500D + miniguide + zwo 120 MC : 7.4 kg

Donc, il y a de la marge et ça devrait le faire !

Voilà !

A+

Luc

[gehelem]

héhé, bien vu le coup de l'ado de 60 balais (45 en ce qui me concerne:))

C'est exactement ça. Je suis certain que c'est la même approche qui pousse certains sur le forum à chercher les "antiquités" inaccessibles de leur jeunesse :

Moi c'est les C8 orange à fourche, qu'est-ce que j'ai pu les reluquer dans les vitrines et magazines !...



Bref :

Les Arduinos commencent à arriver, que diriez vous d'attaquer cette histoire de programmation ?

Le format vidéo vous convient ? Je trouve que c'est plus facile à faire, que j'arrive à en dire plus, et que les manips sont plus faciles à décrire...

C'est comme vous voulez, vous me dites, le vote est ouvert.



Autre remarque :

Dans l'bus en rentrant, la dame en face de moi sortait de la pharmacie avec un tube d'aspirine effervescente.

Et paf, l'illumination : c'est bien le diable si on arrive pas à faire rentrer le montage là-dedans.

Ce qui est déjà fait n'est plus à faire, étanche, pas cher, tout p'tit

En tout cas moi ça me plait bien, je vais gamberger encore un peu.

Mais ça implique qu'il faut faire un montage plus compact, faudrait que je dessine la stripboard... On verra.

Quoiqu'il en soit, si vous avez des idées pour la mise en boitier, allez-y.

Moi c'est le sujet qui me fatigue à chaque fois, je rame toujours à me décider et je finis par faire un truc crado.



A+

Gilles.
