Le Custom Comet Catcher (CCC)

[Invité]

Salut



J'ai dans ma jeunesse été fasciné par le fameux Celestron Comet Catcher, petit Schmidt-Newton de 140 ouvert à 3.6, sensé exceller dans la recherche et l'observation des comètes, entre autres objets du ciel profond.



Ayant pu acquérir auprès d'un membre du forum qui se reconnaîtra, un exemplaire (à tube noir), je me suis vite aperçu que le PO à translation, affecté d'un jeu énorme, ne permettrai pas beaucoup d'observation de qualité.



Étant donné que je suis joueur ( et bricoleur), je me suis mis en tête de transformer cette antiquité en un astrographe utilisable avec mon A7s

Cahier des charges:

Tube carbone

PO 3 pouces rotatif

Araignée 4 branches (d'origine, La MAP se fait par translation du secondaire monobranche)

Secondaire surdimensionné.



La suite en image:

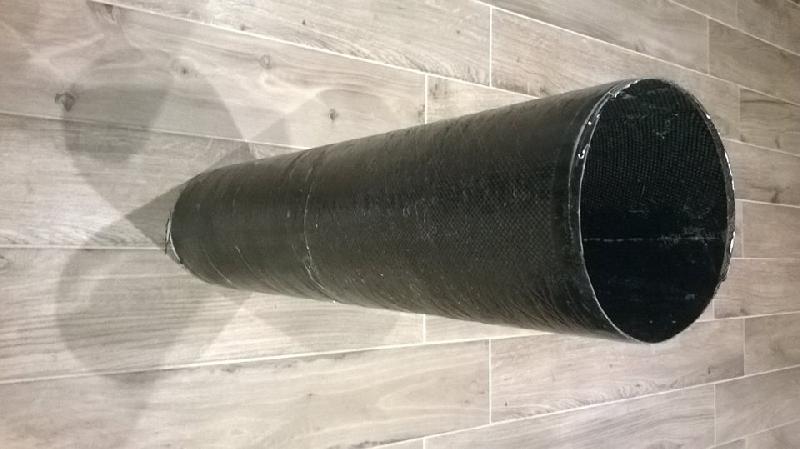

Le tube carbone fait de plusieurs couches croisées de sergé: indestructible!



Le PO est d'origine TS, je l'ai modifié pour le rendre rotatif et ainsi faciliter le cadrage:



[/img]

J'ai conservé le barillet d'origine plutôt bien conçu avec sa fixation centrale. trois vis moletés et contre écrous permettent de régler facilement la collim. J'ai conservé les trois points d'appuis du primaire réalisés par le précédent propriétaire. A l'origine, le miroir reposait sur un disque de caoutchouc!



[/img]

Un pare buée pour protéger la lame de Schmidt, réalisé avec une chute du tube carbone:



[/img]

J'ai fait tourner par Skyméca un adaptateur pour insérer un correcteur de coma Baader MPCC dans le PO 3 pouces. La pièce est superbe:



[/img]

J'espère pouvoir produire des images correctes avec ce matériel, à voir prochainement dans la rubrique idoine....

Modifié 14 octobre 2017 par Invité

[gerard33]

Salut Yohan

c'est fignolé dis donc! :wub:

à toi les zétouâles

[JMBeraud]

Yohan, il a l'air sympa ton tube, mais les images sont comment dire, un poil surdimensionnés chez moi, je ne sais pas si je suis le seul, mais il me faudrait un écran d'1m pour avoir tes images en entier. Y'a moyen de changer ça qu'on admire ton œuvre?



JMarc

[Invité]

Yohan, il a l'air sympa ton tube, mais les images sont comment dire, un poil surdimensionnés chez moi, je ne sais pas si je suis le seul, mais il me faudrait un écran d'1m pour avoir tes images en entier. Y'a moyen de changer ça qu'on admire ton œuvre?



JMarc



Ah bon?, chez moi elles font juste la largeur de l’écran.....

[Skywatcher707]

Bravo Yoann pour cette belle transformation.



Je garde mon CC (noir aussi, les plus courants en France) dans son état original, ne faisant pas d'imagerie. Le PO a juste été remplacé par le modèle Borg en 36,4mm.



Bon ciel !

[Invité]

JM Beraud: c'est bon pour les images, là?

[Invité]

Merci Gerard

Plus qu'a nomadiser tout ça pour imager.



Sky707

J'ai conservé les pièces d'origine au cas où.....

[JMBeraud]

Oui tout bon ! Du coup répondu de l'autre coté

[Gandalf]

Je suis l'ancien propriétaire...mes félicitations.



J'en ai rêvé, tu l'as fait.



Il me tarde de voir des photos, surtout sur un champ d'étoiles en full frame.



Tu vas me donner des regrets.



Jean-Luc

[zeubeu]

Salut,

tu va avoir du mal à avoir des images propres avec un MPCC sur un instrument de cet ouverture et un capteur 24x36...

[Invité]

Je suis l'ancien propriétaire...mes félicitations.



J'en ai rêvé, tu l'as fait.



Il me tarde de voir des photos, surtout sur un champ d'étoiles en full frame.



Tu vas me donner des regrets.



Jean-Luc

Salut

Tu l'a reconnu ? 😎

Les tests sont en cours , je mettrais ici les resultats.😌

[Invité]

Salut,

tu va avoir du mal à avoir des images propres avec un MPCC sur un instrument de cet ouverture et un capteur 24x36...

J en suis conscient.

Je suis en phase de tests pour ajuster au mieux le bf du correcteur.

Au pire, j'utiliserai l APN en mode apsc😳

[Invité]

Salut



J'ai enfin fini mes tests optiques sur le petit CCC.

J'ai pris le temps de trouver le bon Backfocus du correcteur de coma Baader MPCC Mark3.

C'est pas parfait dans les angles, mais un petit crop et l'affaire sera réglée

On constate du vignetage dû au coulant 2" du correcteur, mais je suis assez satisfait du résultat, un petit flat et l'affaire est réglée



Une brute de 5s:





Y'apluqu'a!

Modifié 29 octobre 2017 par Invité

[mala05]

Génial! Bravo pour la cure de jouvence!
