electricité/telecomande filaire de treuil

[pinx]

salut les bricoleurs





je suis une buse en Electricité et j'ai un branchement a faire pour ouvrir et fermer le toit de mon abris





j'ai un treuil qui possède une télécommande filaire avec un bouton d’arrêt d'urgence et un condensateur.



je souhaiterais pouvoir piloter ce treuil directement avec une télécommande 433mhz. et j'ai donc acheter une carte 4 relais 433mhz



je n'arrive pas a comprendre comment et quels fils tirer depuis la telecommande pour pouvoir les brancher sur ma carte.



j'ai suivi cette video:





mais cette télécommande ne possède pas de bouton arrêt d'urgence, et le câblage n'est pas le même.

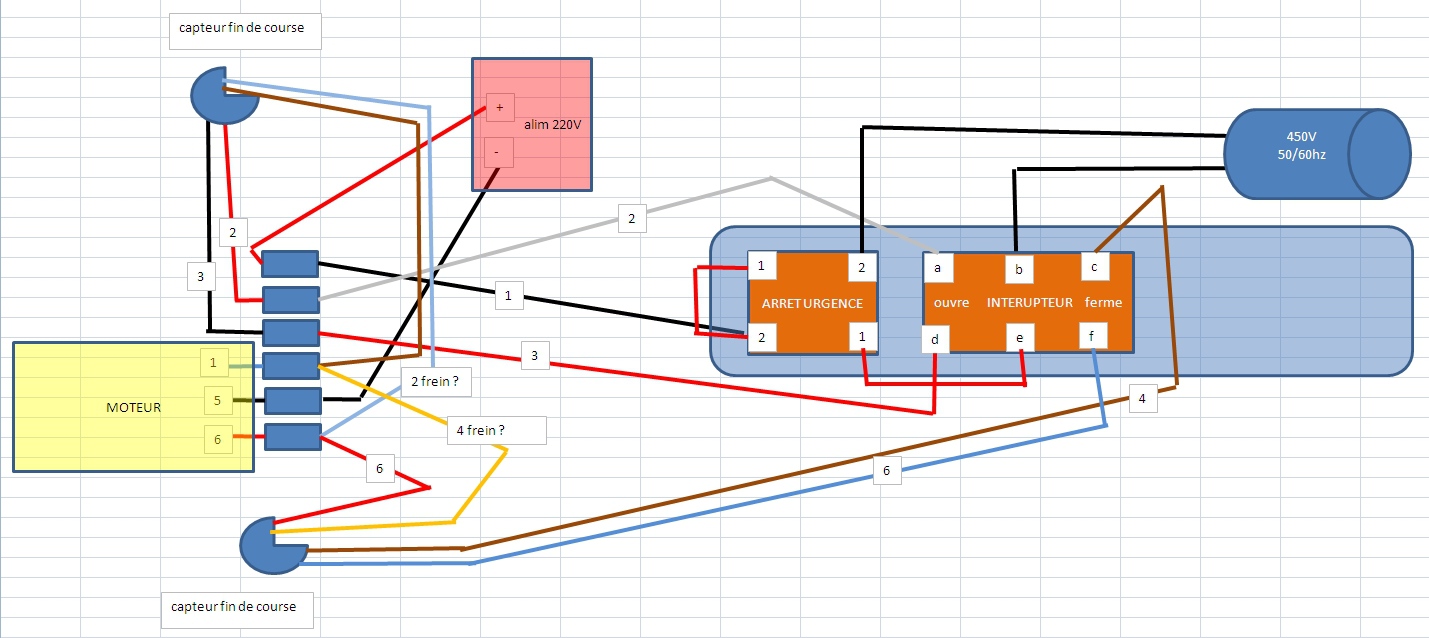

j'ai essayé de déssiné le shema suivante de la telecommande et des connexions au moteur.







peut être vous sera t'il utile.

Modifié 18 octobre 2017 par pinx

[pinx]

en fait je ne comprends pas a quoi sert la partie du circuit sur laquelle est connectée le condensateur, vu que dans tous les cas, le moteur est toujours alimenté en même temps par le coté du circuit alimenté par du 220V



est ce pour donner plus de puissance au moteur.





bref, quoi qu'il en soit, comment brancheriez vous les câbles qui viennent de ma carte relay sur cette télécommande ?





merci de votre aide

Modifié 18 octobre 2017 par pinx
erreur

[pinx]

personne ne sait m'aider ???
