Avalon stargo sur G42 ! A quoi correspondent ces fils ?

[yonafunu]

Bonjour à tous !



Etant donné que le pulsar ne sait pas faire de goto correct dans l'hémisphère sud, je change de controller vers un avalon stargo que me pretera un ami. Seule chose qui reste à faire, faire correspondre les pins des deux DB9 du stargo (controlant les moteurs DEC et RA) avec l'unique connectique DB15 présent sur la monture.

Le plus dur commence donc en essayant de savoir comment les fils des moteurs RA et DEC sont soudés sur la fiche DB15. Andras Dan, le concepteur de la G42, avec qui j'ai eu des échanges très houleux, refuse de me donner les infos sur les moteurs utilisés, et sur le cablage existant. Un grand monsieur cet Andras, comme toujours.

On mets les mains dans le cambouis, pour obtenir ceci :

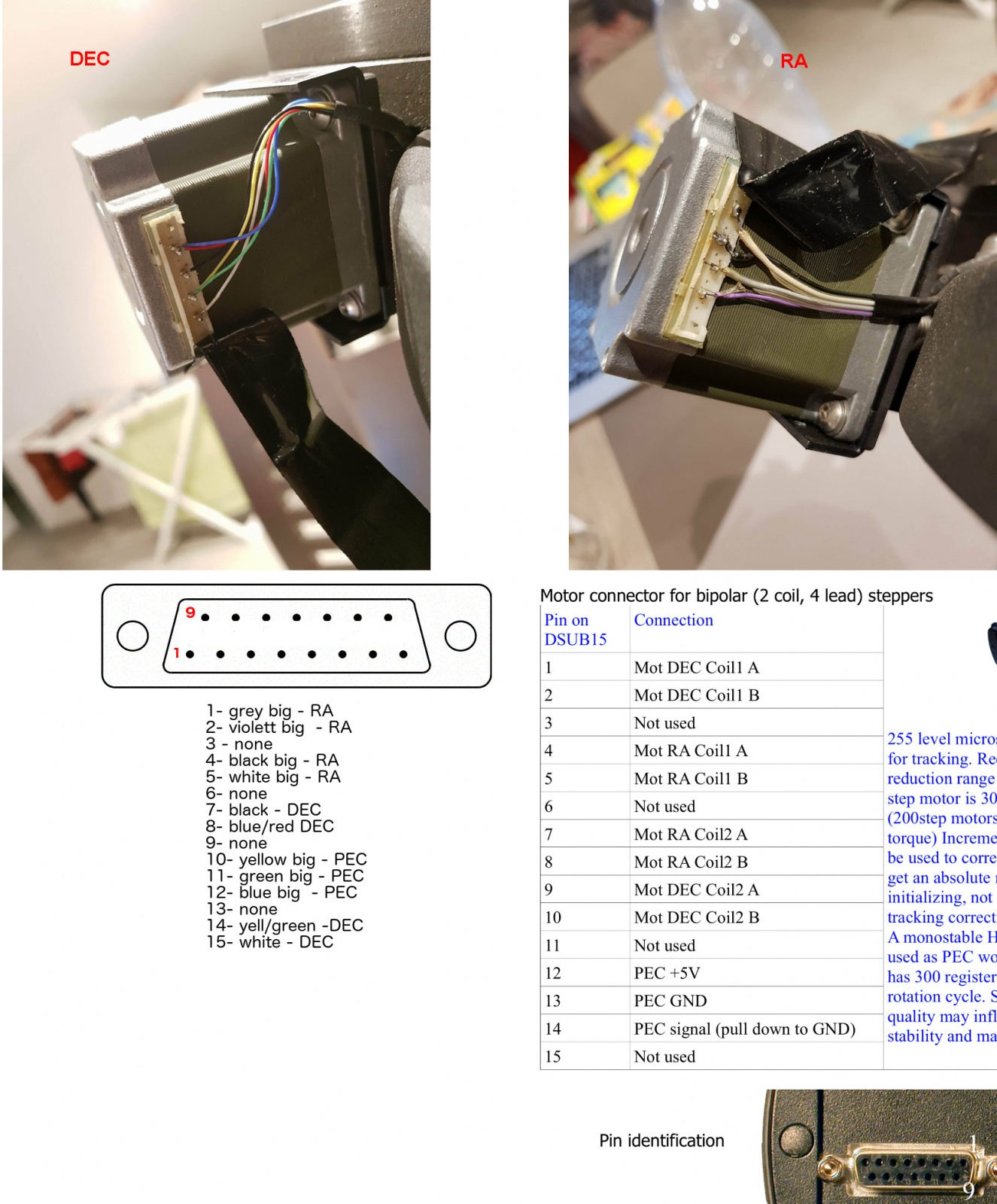

En haut à gauche, le cablage du moteur DEC, haut à droite RA, en bas à droite le soit disant cablage effectué sur les pulsar et G42, en bas à gauche le réel cablage qu'on voir sur ma monture (qui n'a donc rien à voir avec la doc).

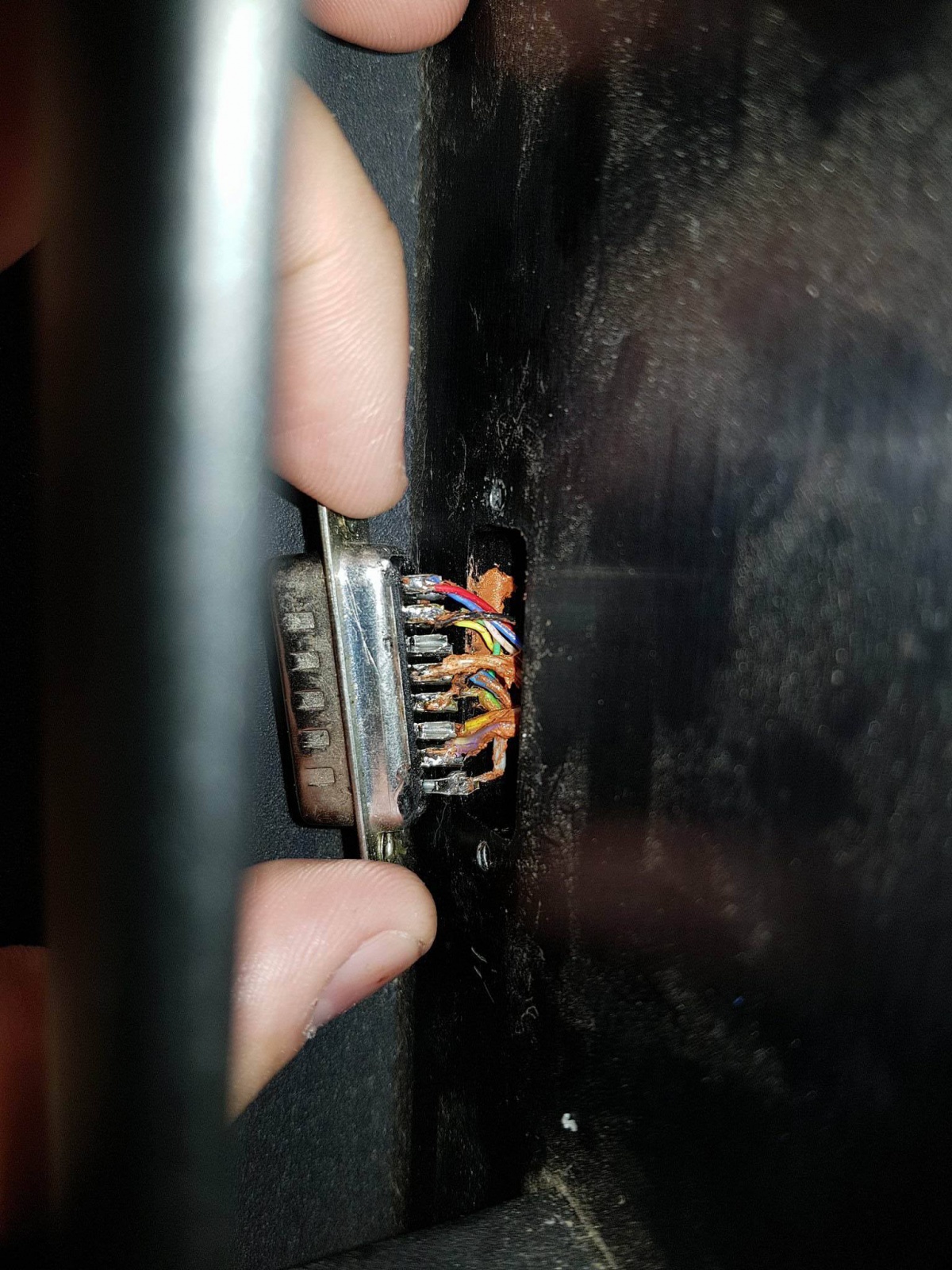

Une photo du DB15 de ma monture (on peut pas tirer plus que ça, c'est très tendu) :





Avalon m'a assuré qu'ils m'aideront à effectué le cablage correctement, mais j'ai besoin de savoir à quel pin correspond quel fil. Je ne sais par par exemple quel fils correspond au +12V pour le RA, idem pour le DEC...etc etc.



Des personnes douées dans ce genre de domaine pourrait-il m'aider ?



En vous remerciant par avance



Jonathan

[fred4646]

salut

décidément le pulsar ....

j avais envie aussi de remplacer mon pulsar2 de ma G53F !

idem andras n est pas très coopératif sur ce cout !!!

est ce que ca ce monterais sur la mienne ? aucune idée

[fred4646]

j ais trouver ca !

http://www.ursaminor.hu/motorcontrol_en.html



si ca peut t aider

[yonafunu]

Salut Fred,



Oui comme tu dis...le pulsar c'est tout sauf user-friendly. Et quand tu vois ce que fait l'avalon stargo, le pulsar passe pour un dinosaure.

J'étais déjà tombé sur le site que tu m'as mis en copie, ça ne me donne pas beaucoup plus d'infos en fait. La il me manque surtout la fonction de chaque fil maintenant que je sais leur branchement, a quoi correspond le rouge, le vert, le gris etc...

[fred4646]

ah ok !

bein la ca va être compliquer !

je pensé que les branchement au niveau couleur de fils des moteurs étaient standard !

je comprend pas qu il (andras ) te donne pas l info sachant qu il vend aussi le pusar pour n importe qu elle monture !

donc il doit bien fournire une doc avec la correspondance des fils ?



il et chelou des fois !



pour les réglages de mon pulsar 2 sur le G53f il a fallu que je me mette en colère pour qu il réagisse ! il y avais un mauvais paramétrage usine qui fait qu elle n avais meme pas le suivi d une staradventurer lol c est pour dire .

maintenant c est regler ! et nickel ! mais c est vrai que pulsar pointe pas toujours pile poil ! heureusement qu il y a l astrométrie lol

[gehelem]

Si ce sont des moteurs pas a pas, tu as juste besoin d'un multimètre:

Tu mesures la résistance entre deux fils : si c'est infini, ils ne sont pas sur la même bobine, si c'est quelques ohms c'est la même bobine

Tu vois le truc?
