Le topic des photos de matos Clavé, cocorico !

[astromobile]

Yes !!



je reprends une de tes idées



pourquoi ne pas tous se retrouver aux RAP 2018 avec nos "vielleries"

un petit coin vintage et plus

ça changerait du carbone et du numérique

[astron]

Hélioscopique bien sur

ce redresseur existe en deux versions :

-prismes claires pour redresseur simple dans les deux directions " soleil interdit "

-prismes métallises teintes pour la version hélioscopique mais necessite un filtre d'atténuation complementaire.

Je n'ai pas encore l'occasion de tester la bete



En dehors de la difficulté pratique du test (corps de l'objet en 53 mm il me semble, standard Clavé d'époque), donc nécessité d'un bricolage si on n'a pas le porte oculaire correspondant, ce design d'hélioscope était jugé performant selon Wikipédia, car cumulant atténuation par les réflexions vitreuses et effet de polarisation à chaque réflexion ; par contre, je pense que le modèle "hélioscope" est la version non métallisée, afin justement d'avoir les réflexions vitreuses

[astromobile]

En dehors de la difficulté pratique du test (corps de l'objet en 53 mm il me semble, standard Clavé d'époque), donc nécessité d'un bricolage si on n'a pas le porte oculaire correspondant, ce design d'hélioscope était jugé performant selon Wikipédia, car cumulant atténuation par les réflexions vitreuses et effet de polarisation à chaque réflexion ; par contre, je pense que le modèle "hélioscope" est la version non métallisée, afin justement d'avoir les réflexions vitreuses



Pour ce qui est du test pas de problème le cabestan est au diam 53 et je fait réaléser un tube allonge à ce diamètre 53 p utilisation avec le PO 2" de ma 127



je possède les deux versions

la version helioscopique a les prismes recouverts d'un traitement de couleur violette qui doit preserver la réflexion vitreuse il permet de regarder droit dans les yeux n'importe quelle ampoule fut elle halogène ou diode.

[astromobile]

En dehors de la difficulté pratique du test (corps de l'objet en 53 mm il me semble, standard Clavé d'époque), donc nécessité d'un bricolage si on n'a pas le porte oculaire correspondant, ce design d'hélioscope était jugé performant selon Wikipédia, car cumulant atténuation par les réflexions vitreuses et effet de polarisation à chaque réflexion ; par contre, je pense que le modèle "hélioscope" est la version non métallisée, afin justement d'avoir les réflexions vitreuses



Pour ce qui est du test pas de problème le cabestan est au diam 53 et je fait réaléser un tube allonge à ce diamètre 53 p utilisation avec le PO 2" de ma 127



je possède les deux versions

la version helioscopique a les prismes recouverts d'un traitement de couleur violette qui doit preserver la réflexion vitreuse il permet de regarder droit dans les yeux n'importe quelle ampoule fut elle halogène ou diode.

Ce n'est pas le cas de la version"claire" (les prismes sont legerement bleutés) qui n'apporte qu'une faible atténuation.

[AstroSylv1]

je reprends une de tes idées



pourquoi ne pas tous se retrouver aux RAP 2018 avec nos "vielleries"

un petit coin vintage et plus

ça changerait du carbone et du numérique



Clair que ça serait top, c’etait un peu la conclusion d’un autre post, plutôt que de ré inventer la roue, faire un espace Astro rétro à un rassemblement existant, je verrai avez des organisateurs comment on peut faire..

[Guilaume]

Bonjour,

C'est peut-être un peu hors sujet mais je profite d'un post dédié à cette marque.

Savez-vous si il y a un moyen de passer une barlow clavé 27mm en 31.75mm de façon simple?

[bosgi]

Bonjour,

C'est peut-être un peu hors sujet mais je profite d'un post dédié à cette marque.

Savez-vous si il y a un moyen de passer une barlow clavé 27mm en 31.75mm de façon simple?

Salut.

Si tu parles d'utiliser une Barlow Clavé dans un PO 31.75, une bague adaptatrice 29/31.75 suffit.

Si tu veux l'utiliser avec des oculaires 31.75 il faut changer le tube de la Barlow. ce dernier est au coulant 29/27. D'un côté de ce tube vient l’oculaire de27mm, de l'autre le bloc optique de la Barlow. Pour la mofif peut-être voir avec une Barlow 31.75 en essayant d'y adapter le bloc optique Clavé.



Je viens d'essayer avec une Barlow Perl royal dont j'ai dévissé la partie optique. Le bloc optique de la Clavé entre dans la bague 31.75 avec un peu de jeu, facile à combler avec de la feutrine autocollante. Petit bémol l'ensemble est un peu plus court que la Barlow Clavé d'origine, environ 20mm.

Modifié 11 décembre 2017 par bosgi

[Guilaume]

Bonjour,

Merci pour ta réponse. Je vais essayer d'adapter le groupe optique sur une barlow 31.75 convenable.

Edit. Merci pour la suite. Je récupère la barlow cette semaine, je testerais alors.

Il existait des barlow perl royal en 31.75?

Modifié 11 décembre 2017 par Guilaume

[bosgi]

Bonjour,

Merci pour ta réponse. Je vais essayer d'adapter le groupe optique sur une barlow 31.75 convenable.

Edit. Merci pour la suite. Je récupère la barlow cette semaine, je testerais alors.

Il existait des barlow perl royal en 31.75?

C'est ce qu'il y a d'indiquer sur la mienne, elle date du début des années 80.

Pour info le montage fonctionne aussi sur une Barlow televue 1.8x

[Guilaume]

Merci. J'ai une x2 televue. Je verrai sur celle-ci.

[bosgi]

Merci. J'ai une x2 televue. Je verrai sur celle-ci.

Je l'ai aussi et ça doit marcher sauf que le corps de la 2x est très court

[j-christophe]

Bonsoir

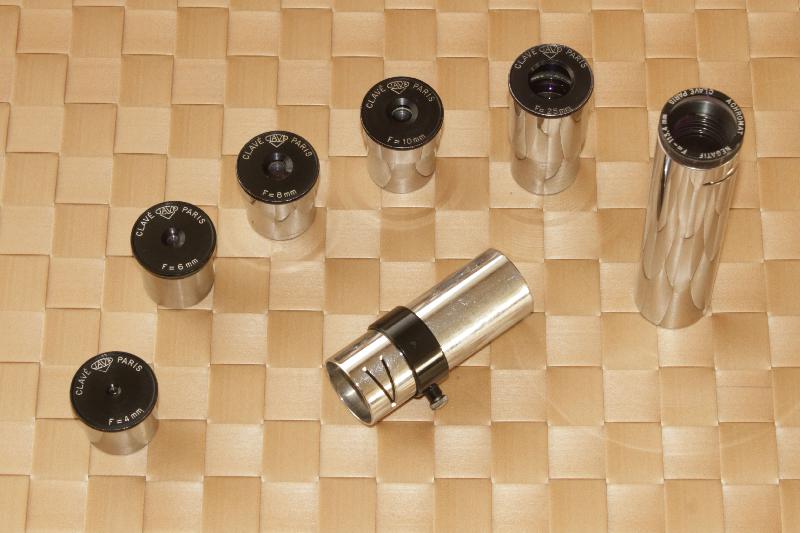

Voici mon petit set-up clavé.

Photo déjà publiée sur un autre poste.



A propos de la barlow, la mienne m'a fait une frayeur. Elle à chuté de la table et j'ai bien cru quelle était fichue. Une des lentille semblait cassée. Après démontage, ce n'était pas les lentille mais la colle entre les deux qui s'est fendue. Je l'ai donc enlevée avec de la liqueur d'hoffman. J'ai remonté l'ensemble mais l'absence de colle entre les lentilles est elle préjudiciable ?



A bientôt

Jean-Christophe

[AstroSylv1]

Joli set chromé

[bosgi]

Oui avec la bague 27/29 qui va bien.

Concernant la Barlow que les lentilles ne soient pas cassées est un moindre mal. le doublet devait être collé au baume du Canadas. Attentez des conseils d'autres membres.

[Astropleiades]

Bonjour,

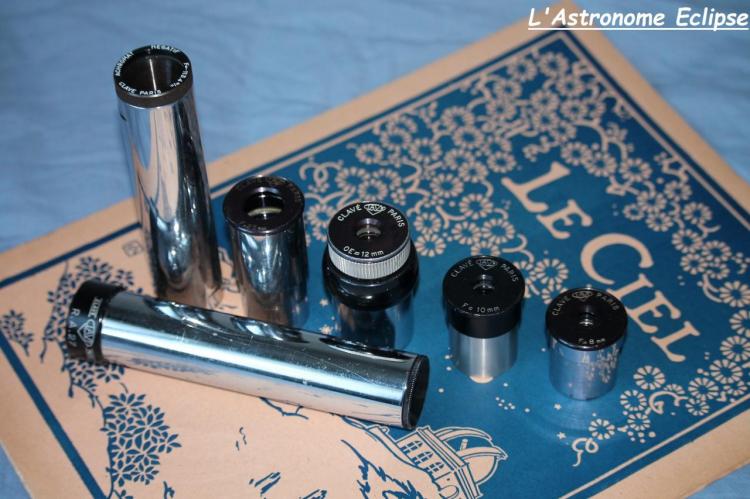

En attendant de prendre de nouvelles photos, voici quelques-uns de mes Clavé:





D'autres images viendront. A suivre...





Astro-amicalement,

Astropleiades

[AstroSylv1]

Je me suis décidé à me séparer de pas mal de pièces, certaines de la photo initiale, ou d’autres glanées avant ou après...

[eric83]

pour faire avancer la recherche... les bagues adaptatrices 29 -31.75 CLAVE sont très difficiles a trouver.
une astuce une bague insert de tige de selle de vélo fendue à 6€  sur la baie en 27,2 - 30.9 mm...
existe en chromée ou noires. mot clef : " bague de réduction tige de selle VTT""

une aute référence possible de bague en laiton : Bague IR 28-32-30 ( hauteur) ou en bronze :

ref :BNZ 283230  ( 28mm x 32mm x30 mm H) avec un minium de ponçage pour passer de 32 à 31.75 mm ( 25/10ème de mm)



On doit même pouvoir trouver des joints toriques silicone en 2 mm de diamètre et 20 mm de diamètre, qui s'étireront à 27 mm centrerons parfaitement l'oculair.

Modifié 11 janvier 2022 par eric83

[lyl]

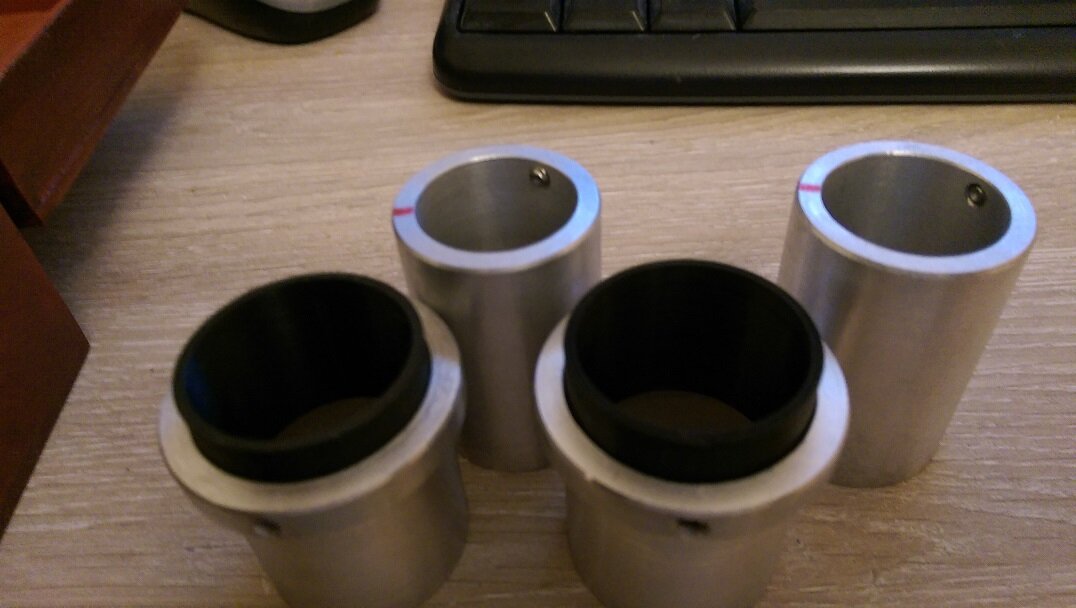

Il m'en reste 2 génériques :

a) Zeiss-23.2 => DIN-30 (rangée du fond)

b) FR-27=>DIN-30 (en PET noir)

c) DIN-30 => US-1"1/4 (rangée devant avec le b) inséré dedans)

Les vis de serrage du c) tiennent bien les Clavé sans les abimer.

Me contacter en MP.

-----------------------

Pour information : ils sont vendus.

Modifié 18 janvier 2022 par lyl
vendus

[helie]

J'ai un ami qui a gardé un picatchou ! oh le veinard !
