fibre optique

gerard33 · 15 décembre 2017

Bonjour,

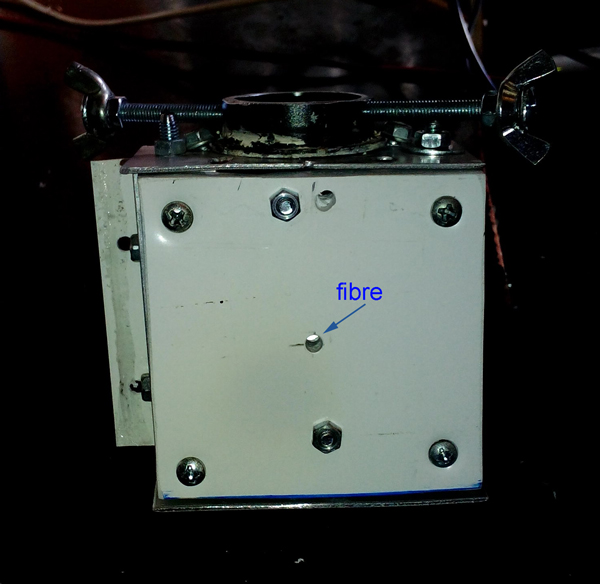

alors que j'essayais de raccorder la bonnette au spectro par une fibre optique, je l'ai plié à une connection

c'est une fibre de 35 ou 50 um qui transmet la lumière visible sur une large bande

peu importe les terminaisons, je m'adapterai

j'ai repéré des sites

https://www.fs.com/fr/c/ultra-low-loss-lc-cables-1415?0-15db-il-lc=21115

http://cableorganizer.fr/jarretiere-optique-multimode-simplex-625125um.html

mais je n'y connais rien

si tu sais...dis-moi

gehelem · 15 décembre 2017

+1 pour suivre

le Nordiste · 19 décembre 2017

N'y aurait il pas un astram qui professionnellement travaillerai dans les télécoms et pourrais dépanner notre ami ?

Voir peut etre aussi le gars qui sous la tente cable votre réseau haut débit.

Séb65 · 19 décembre 2017

Bien sûr que oui, je suis là Gérard

Si tu veux une jarretière (optique je peux te la fournir, le reste c'est privée lol)

gerard33 · 19 décembre 2017

N'y aurait il pas un astram qui professionnellement travaillerai dans les télécoms et pourrais dépanner notre ami ?

Voir peut etre aussi le gars qui sous la tente cable votre réseau haut débit.

Merci de ton enthousiasme mais ce n'est pas si simple

cette fibre est très spéciale, elle a pour bande passante 250/1200 nm

cela serait trop simple, n'importe quelle fibre "réseau", très facile à trouver et pour pas cher ferait l'affaire, mais...ce n'est pas le cas

j'en ai trouvé chez Thorlabs mais il faut acheter un kit de connection car elle n'en est pas munie

un copain astram est sur le coup...wait & see

gerard33 · 19 décembre 2017

Bien sûr que oui, je suis là Gérard

Si tu veux une jarretière (optique je peux te la fournir, le reste c'est privée lol)

ah bé.... :cool: mais la bande passante va-t-elle couvrir le visible et un peu plus?

les jarretière optiques semblent couvrir 850/1300nm

Séb65 · 19 décembre 2017

Faut que tu m'explique en détail ta demande et ton montage. Il y a plusieurs types de fibre (multi-mode & mono-mode).

Si tu as besoin d'une simple "jarretière" mono ou multi pas de PB, j'ai en stock des jarretière pas de premier prix qui me sert en télécom.

L'inconvénient sera le "raccordement/ajustement" de celle-ci avec ta bonnette (je ne sais d'ailleurs pas à quoi cela ressemble).

Tu as des photos du montage ?

teko38 · 19 décembre 2017

Bonjour

C’est pas donné 300 a 400 € la fibre ???

https://www.shelyak.com/rubrique.php?id_rubrique=25

Cordialement Daniel

gerard33 · 19 décembre 2017

Faut que tu m'explique en détail ta demande et ton montage. Il y a plusieurs types de fibre (multi-mode & mono-mode).

celle de Thorlab est celle-là:

https://www.thorlabs.com/thorproduct.cfm?partnumber=FG050UGA

l'important est bien sûr qu'elle laisse passer au moins de 350 à 900 nm sinon, les spectres vont être aussi plat que ma retraite

L'inconvénient sera le "raccordement/ajustement" de celle-ci avec ta bonnette (je ne sais d'ailleurs pas à quoi cela ressemble).

Tu as des photos du montage ?

j'ai pas de photo et je peux adapter, celle que m'a fait le copain a un embout mâle de 2.5 de diamètre

ce qui me permettait de la faire coller au point focal au moyen d'un petit trou (au centre)

gerard33 · 19 décembre 2017

Bonjour
C’est pas donné 300 a 400 € la fibre ???

https://www.shelyak.com/rubrique.php?id_rubrique=25

Cordialement Daniel

et oui, c'est cher

mais c'est du matériel professionnel pour des observatoires qui demandent des liaisons parfaites

je suppose que la fibre qui relie le TBL au Narval ne doit pas être de la fibre à 10 balles

ce n'est pas mon cas

Séb65 · 19 décembre 2017

celle de Thorlab est celle-là:
j'ai pas de photo et je peux adapter, celle que m'a fait le copain a un embout mâle de 2.5 de diamètre

Celle de ton copain ne convient pas à cause de quoi ? Tu peux montrer l'embout que tu as ?

Pour moi, "ton" problème sera l'adaptation, tu risques de perdre énormément de signal :confused:

Admettons qu'une jarretière X convienne, le connecteur/connexion entre ton boitier et la jarretière doit avoir un positionnement angulaire très stricte pour que le faisceau soit propre.

Il te faut quoi comme longueur ?

Il faut que je vérifie demain mais il me semble que j'utilise régulièrement du 125µm +/- 0.7 en diamètre de la gaine optique.

La longueur d'onde est de 850nm/1300nm en multi-mode et de 1310/1550nm en mono-mode.

Modifié 19 décembre 2017 par Séb65

Batbihirulau · 19 décembre 2017

Bonsoir à tous,

Je ne m'exprime que rarement dans ces colonnes car j'ai trop à apprendre.

Par contre s'il s'agit de trouver la "machine à rabouter" les fibres (ou le matos adéquat), j'en connais une dans un labo dans le 33.

Cela ne coute rien de poser la question...

Fred (du 33 donc)

gerard33 · 19 décembre 2017

Celle de ton copain ne convient pas à cause de quoi ? Tu peux montrer l'embout que tu as ?

je l'ai cassé à une connection, il doit me la re-sertir (donc je ne l'ai pas et ne peut pas te montrer)

Pour moi, "ton" problème sera l'adaptation, tu risques de perdre énormément de signal
Admettons qu'une jarretière X convienne, le connecteur/connexion entre ton boitier et la jarretière doit avoir un positionnement angulaire très stricte pour que le faisceau soit propre.

celle qu'il m'a fait à une tolérance de 22°

Il te faut quoi comme longueur ?

3 ml

Il faut que je vérifie demain mais il me semble que j'utilise régulièrement du 125µm +/- 0.7 en diamètre de la gaine optique.

La longueur d'onde est de 850nm/1300nm en multi-mode et de 1310/1550nm en mono-mode.

c'est ça qui va pas, les principales raies du spectre se situent entre 400 et 800 nm

j'ai regardé la définition du mono et multi mode, cela ne semble pas avoir d'importance dans les faibles longueurs

gerard33 · 19 décembre 2017

Bonsoir à tous,
Je ne m'exprime que rarement dans ces colonnes car j'ai trop à apprendre.

Par contre s'il s'agit de trouver la "machine à rabouter" les fibres (ou le matos adéquat), j'en connais une dans un labo dans le 33.

Cela ne coute rien de poser la question...

Fred (du 33 donc)

ah...intéressant selon que le copain pourra ou pas réparer ma fibre, je garde ça sous le coude :cool:

Séb65 · 19 décembre 2017

Ah OK donc je ne pense pas que tu trouvera cela en fibre télécom... A ma connaissance le 400nm (UV) n'est pas du domaine télécom :/

gerard33 · 22 décembre 2017

Bonsoir à tous,
Je ne m'exprime que rarement dans ces colonnes car j'ai trop à apprendre.

Par contre s'il s'agit de trouver la "machine à rabouter" les fibres (ou le matos adéquat), j'en connais une dans un labo dans le 33.

Cela ne coute rien de poser la question...

Fred (du 33 donc)

regardes tes MP

gerard33 · 22 décembre 2017

Pour les connaisseurs (et sseuses) :

que pensez-vous des connections "rapides"

https://www.cablematic.fr/produit/Fibre-optique-connecteur-FC_slash_PC-multimode-3_comma_0-mm/FM32/

les pertes annoncées sont très faibles non?

pas d'outils particuliers apparemment? pas de ponçage?

compatible avec cette fibre?

Moot · 22 décembre 2017

pas d'outils particuliers apparemment? pas de ponçage?

Bien sûr que si ! Il vaut mieux acheter du câble tout fait, avec les connecteurs déjà en place.

gerard33 · 22 décembre 2017

Bien sûr que si ! Il vaut mieux acheter du câble tout fait, avec les connecteurs déjà en place.

avec cette bande passante, je n'en ai pas trouvé, à moins de vendre mes deux reins et mes deux bras :confused:

Moot · 22 décembre 2017

c'est ça qui va pas, les principales raies du spectre se situent entre 400 et 800 nm

S'il s'agit de quelques mètres, les fibres en silice sont parfaitement transparentes dans ce domaine du spectre. En télécommunications, on prend 1350 nm parce que ça minimise l'atténuation, certes, mais on cherche à faire des longueurs de plusieurs kilomètres !

Le coût "énorme" des fibres pour les spectrographes se justifie aussi par le gainage extérieur en inox, et le fait qu'elles ne doivent pas supporter de contraintes malgré les nombreux mouvements, ce qui a peu d'importance quand elles sont à demeure pour des transmissions de données. Encore une fois, celles-là ne sont pas fabriquées au kilomètre, ce sont des commandes spéciales.

gerard33 · 22 décembre 2017

S'il s'agit de quelques mètres, les fibres en silice sont parfaitement transparentes dans ce domaine du spectre.

donc, pour 3 ml je peux prendre de la fibre comme ça?

sa bande est 800..1250 je crois

elle transmettra en dessous? parce que si je n'ai pas le signal entre 300 et 850, ça sert à rien

teko38 · 22 décembre 2017

Bonjour

Le sujet de discutions est intéressant

Malheureusement j’ai plus de questions que de réponses

Je travaille dans le domaine des réseaux informatiques et je ne connais pas ce type de fibre ou connecteur

Apparemment c’est un domaine de fibre scientifique avec une bande passante dans le visible et l’ultraviolet

Pour les telecom c’est plutôt l’infrarouge

Le connecteur FC permet un calage angulaire

Il y a apparemment 2 types de fibre pour la spectroastro

Des grands diamètres 100 microns pour l’étalonnage et des petits pour la mesure 50 microns

Votre connecteur semble adapté mais quel est l’outillage pour le connecteur ??

Outil de coupe / four avec résine / outil de polissage et contrôle

Poser la question au fournisseur du connecteur

Au pro la réalisation de connecteur FO ST ou SC est faite par un prestataire spécialisé

Peut être contacter les membres de ARAS spectrometry forum

http://www.spectro-aras.com/forum/index.php?sid=2177da2e8ca4eac5390b095ed65afbbe

Ou voir avec Christian BUIL

http://www.astrosurf.com/buil/us/fiber/fiber.htm

Ou Olivier GARDE

http://o.garde.free.fr/astro/Spectro1/Bienvenue.html

Un lien de doc

http://www.ac-nice.fr/clea/CC132i.html

Une documentation avec un détail pour les fibres en spectro astro

http://clea-astro.eu/archives//cahiers-clairaut/CLEA_CahiersClairaut_123_08.pdf

La liaison fibre est pour un spectro échelle ??

Le test avec la jaretierre telecom mutimode 62.5/125 est à faire

Il y a aussi de la 50/125

Cordialement Daniel

gerard33 · 22 décembre 2017

Bonjour Daniel

Pour les telecom c’est plutôt l’infrarouge

si elle laisse passer le reste de l'information sur 3 ml, ça me va

Le connecteur FC permet un calage angulaire

bonne indication

Il y a apparemment 2 types de fibre pour la spectroastro

Des grands diamètres 100 microns pour l’étalonnage et des petits pour la mesure 50 microns

oui, après, vu l'intensité des lampes d'étalonnage, j'ai bien envie d'essayer avec 50 microns

Votre connecteur semble adapté mais quel est l’outillage pour le connecteur ??

Outil de coupe / four avec résine / outil de polissage et contrôle

Poser la question au fournisseur du connecteur

effectivement, je n'ai rien de tout ça, je pensais que cela pouvait se faire sans outils, oublions :rolleyes:

Peut être contacter les membres de ARAS spectrometry forum

http://www.spectro-aras.com/forum/index.php?sid=2177da2e8ca4eac5390b095ed65afbbe

Ou voir avec Christian BUIL

http://www.astrosurf.com/buil/us/fiber/fiber.htm

Ou Olivier GARDE

http://o.garde.free.fr/astro/Spectro1/Bienvenue.html

je les ai assez embêté avec mes spectres de débutant, je les laisse reposer un peu :cool:

La liaison fibre est pour un spectro échelle ??

Le test avec la jaretierre telecom mutimode 62.5/125 est à faire

Il y a aussi de la 50/125

non, c'est pour un Barège à base de réseau 600l

je vais essayer la jarretière télécom

Merci

mizar11 · 5 janvier 2018

Bonjour Gérard,

Dans mon petit monde d'amateur, j'ai déjà testé diverses fibres "bon marché" qui viennent des chinois.

De la 9/125; bien trop petit pour un spectro classique.

De la 50/125 ou de la 62,5/125 fonctionnent super bien !! Je la repasse par une fente sur un classique et sans fente sur un Echelle.

Les connecteurs utilisés sont toujours des FC.

Au niveau longueur d'onde, c'est vrai qu'elles passent super bien le proche IR, mais les autres longueurs passent bien aussi; je n'ai pas testé le proche UV ?

Dernière remarque : impossible de monter soi même un connecteur FC (principalement pour la coupe de la fibre); il faut les acheter toute faites... Vu les longueurs utilisées de 3 à 5m, elle passent toutes les longueurs d'onde visibles.

gerard33 · 5 janvier 2018

bonjour

De la 9/125; bien trop petit pour un spectro classique.

OK

De la 50/125 ou de la 62,5/125 fonctionnent super bien !! Je la repasse par une fente sur un classique et sans fente sur un Echelle.

Les connecteurs utilisés sont toujours des FC.

je n'ai pas encore trouvé de FC/FC en 3 ml

par contre, j'ai repéré des ST/ST qui me semblent être très proches "physiquement", qu'en penses-tu?

Dernière remarque : impossible de monter soi même un connecteur FC (principalement pour la coupe de la fibre); il faut les acheter toute faites... Vu les longueurs utilisées de 3 à 5m, elle passent toutes les longueurs d'onde visibles.

OK, c'est une bonne nouvelle

dis-moi pour les ST ou si tu as un lien pour les FC/FC de 3 ml

mizar11 · 5 janvier 2018

Sur Ebay : https://www.ebay.fr/itm/10-16ft-Multimode-Duplex-Fiber-Optic-Cable-50-125-OM150-Double-Core-FC-FC/332430904640?ssPageName=STRK%3AMEBIDX%3AIT&var=541465388886&_trksid=p2060353.m1438.l2649

Je ne suis pas un ferru de ST ; j'avais du FC/ST et j'ai découpé la partie ST ; ça va bien sur des lampes ou le soleil sans connecteur !!!

Et ça va bien avec un petit trou dans du plateau de disque dur pour en faire un miroir

Modifié 5 janvier 2018 par mizar11

gerard33 · 5 janvier 2018

Sur Ebay : https://www.ebay.fr/itm/10-16ft-Multimode-Duplex-Fiber-Optic-Cable-50-125-OM150-Double-Core-FC-FC/332430904640?ssPageName=STRK%3AMEBIDX%3AIT&var=541465388886&_trksid=p2060353.m1438.l2649

Je ne suis pas un ferru de ST ; j'avais du FC/ST et j'ai découpé la partie ST ; ça va bien sur des lampes ou le soleil sans connecteur !!!

Et ça va bien avec un petit trou dans du plateau de disque dur pour en faire un miroir

et hop! c'est fait

pas mal le coup du DD, j'en démonte un demain

le fait que ce soit un duplex peut-être intéressant, pour faire passer le néon dans une des fibres par ex

si elles sont bien alignées, ça peut le faire non?

merci encore pour le lien, j'en avais trouvé à ce prix là mais avec 25€ de port en sus

gerard33 · 6 janvier 2018

pas mal le coup du DD, j'en démonte un demain

c'est génial ton truc! mon vieux DD 250 Go (une misère) vient de me donner deux magnifiques miroirs!

reste à trouver un foret minuscule pour la fibre

je rêve d'y faire aussi une fente pour les galaxies et neb's (version directe sans fibre) mais là...je sèche

plus tard....pour le foret, j'ai trouvé du 1 mm

le métal (acier?) se perce bien et se découpe bien au micro disque

j'ai lu quelques part, qu'il fallait quand même une fente

mais où? sortie de fibre?

Modifié 6 janvier 2018 par gerard33

mizar11 · 6 janvier 2018

Oui, une fente en sortie de fibre ! Car 50µ c'est un peu grand pour un classique.

Je perce aussi ces beaux miroirs avec du 1mm; on peut faire moins en profitant du cône du foret; mais là faut être doué et pas pressé !

Une fente dans le DD, jamais tenté, mais surtout, il est bien trop épais.

Perso, j'ai fait un montage comme une fente réfléchissante avec un petit trou au milieu pour y mettre la fibre rasante. Le miroir étant incliné, un second miroir me permet de faire le guidage.

mizar11 · 6 janvier 2018

Si tu trouves comment faire une fente de 25µ dans le DD ?

Même en fraiseuse en y passant des heures, j'ai des doutes.

Connexion

fibre optique

Messages recommandés

Rejoignez la conversation !

En ligne récemment 0 membre est en ligne

Annonces

Aider Webastro

Information importante
