Branches de l'araignée bien droite???

[guillau012]

Bonjour,

Comme beaucoup, j'ai mes branches qui partent en vrille !

Sur les petites étoiles ça ne se voit pas trop, mais des quelles sont plus grosses, ce n'est pas très beau!



Je voulais connaitre vos secrets pour avoir des aigrettes de diffraction fines et droites, quelles outils utiliser vous?, es que la finesse des aigrettes dépend de la camera, la MAP, le traitement....?



Merci d'avance cher amis Newtonien .



Guillaume

Modifié 17 décembre 2017 par guillau012

[guillau012]

Bin alors personne n'a eu les branches de son araignée tordu

[DOB BLEU]

Bonjour

Si mais maintenant elle sont droite et en inox.

JM

[Alien]

Il vaut mieux l'avoir rose et droite que Black&Decker (ceci est une blague par pitié pas de rageux).



Sinon, peut-être voir du côté de skymeca ? Ils doivent pouvoir fournir de bonnes araignées je suppose !

[guillau012]

Bonjour

Si mais maintenant elle sont droite et en inox.

JM



Oui Jean-mi, je ne cherche pas a les remplacés , mais a les mettre droites!



Il vaut mieux l'avoir rose et droite que Black&Decker (ceci est une blague par pitié pas de rageux).



Sinon, peut-être voir du côté de skymeca ? Ils doivent pouvoir fournir de bonnes araignées je suppose !





Sinon pareil que JM, ce n'est pas quelles sont pas bonnes, mais elles sont vrillées!

[guillau012]

http://www.webastro.net/forum/showthread.php?t=137511



J'ai trouver ça, je vais essayer au laser.

[Fred_76]

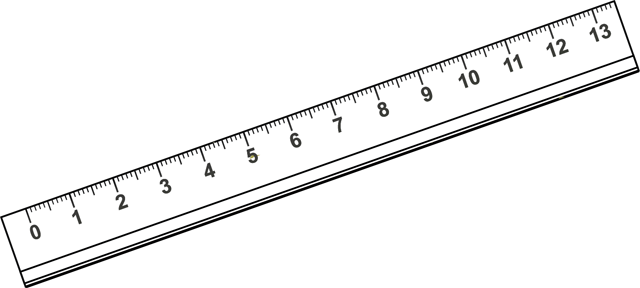

Il y a un truc magique :





Ça c'est pour vérifier que les deux pattes diamétralement opposées sont bien alignées.

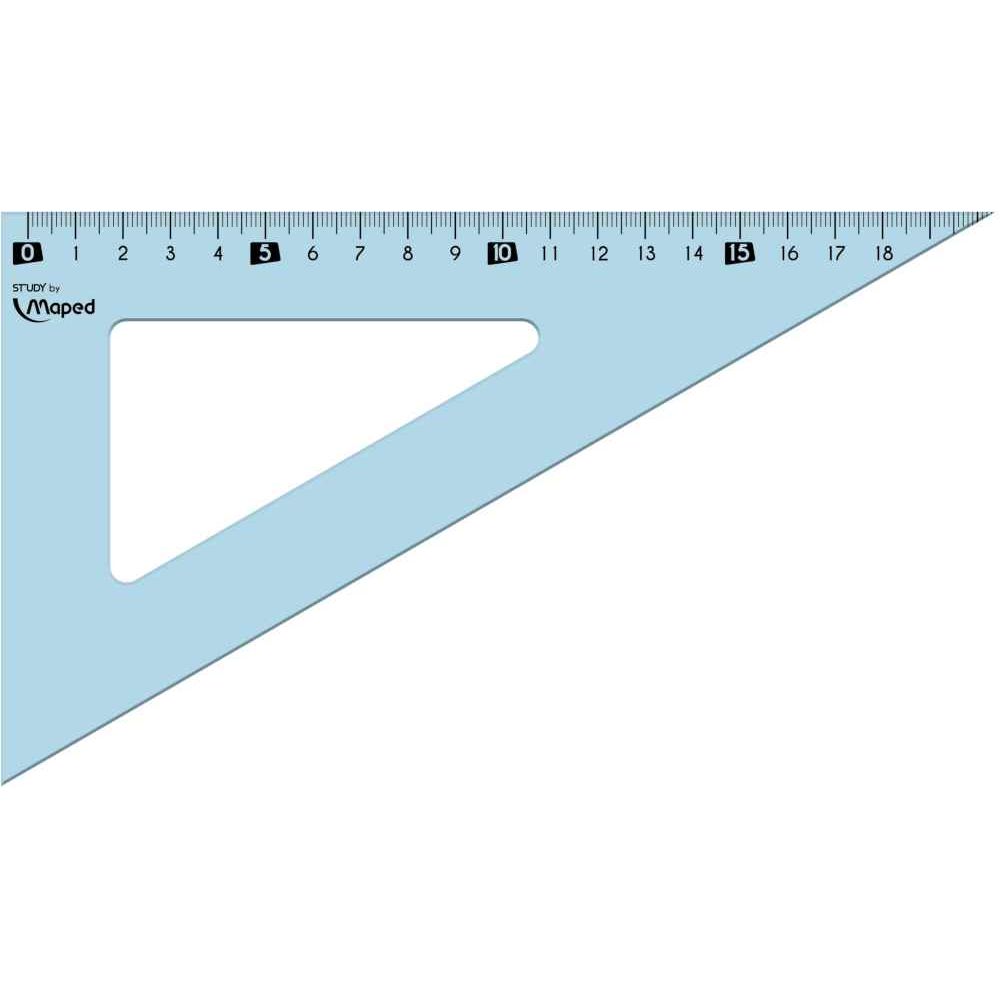

Pour leur vrillage, il y a aussi le principe de cet outil (à adapter aux dimensions du télescope) :





Note que ce n'est pas un chouye de vrillage qui va changer grand chose...

Modifié 18 décembre 2017 par Fred_76

[Leimury]

http://www.webastro.net/forum/showthread.php?t=137511



J'ai trouver ça, je vais essayer au laser.



Bonjour,



Tu tiens le moyeu central et tu fais pivoter à la main, c'est pas plus compliqué que ça

[AstroNOTE-Guillaume]

Moi j'ai dû ovaliser les trous de fixation et régler sur étoile directement! Ça marche bien lol

[Leimury]

Bonjour,



Ne fais surtout pas ça !



Les trous étaient ovalisés sur les vieux scopes à trois branches.

Avec les araignées 4 lames ne vas surtout pas ovaliser les trous pour régler le secondaire, ça va compliquer le réglage.



On se contente de tendre les branches de l'araignée et c'est au niveau du moyeu qu'on règle.



Bon ciel

[guillau012]

Merci pour ces renseignements , Fred le probleme c'est que j'ai un 150, ce n'est pas très gros, il faut que je trouve une petite équerre!

J'ai penser à le faire sur une grosse etoile , au final après les avoir bien réglées avec les outils (régle,équerre, laser) je finirais sur une étoile.



Merci pour vos conseils

[Fred_76]

Il faut vérifier deux choses :

1. que les pattes opposées soient bien colinéaires

2. que chaque patte ne soit pas vrillée





Pour la colinéarité, on peut le faire à l'oeil. Une règle assez rigide servira de repère. Pas besoin d'une précision micrométrique.



Pour le vrillage, je le faisais à la main et à l'oeil aussi, ça suffisait là encore.



Ensuite je ne touchais plus aux pattes de l'araignée pour la collimation, même si le secondaire n'était pas parfaitement placé (il ne l'est généralement jamais sur les télescopes industriels) : l'impact est minime, au pire le vignettage est légèrement excentré.

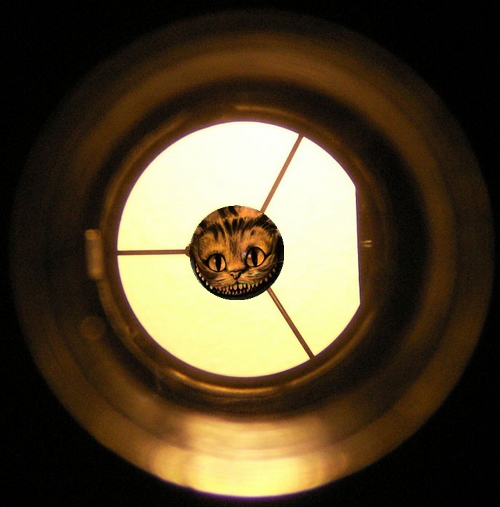

Sur le 150 F/5 en photo, le principal problème est le tube du porte oculaire qui entre très profondément dans le chemin optique et provoque des étoiles en forme de pac-man. La solution est soit de changer de PO contre un plus court, soit de raccourcir le tube du porte oculaire. Il y a des sujets sur cette solution un peu radicale. Là sur cette photo on voit très bien à droite le tube du PO empiéter sur la zone du miroir (avec un Cheschire bien souriant en prime) :



Modifié 18 décembre 2017 par Fred_76

[Invité]

Bonjour

Si mais maintenant elle sont droite et en inox.

JM



Décidément, tu as bien fait de changer de crémerie

[olivdeso]

Bonjour

Si mais maintenant elle sont droite et en inox.

JM



+1



en inox poli ça rayonne moins, l'épaisseur de la branche n'est plus artificiellement augmentée par l'air chaud turbulent à sa surface, ça donne des aigrettes plus fines.

Les branches inox des gros télescopes, sont d'ailleurs évidées pour limiter l'effet radiateur (i.e. rayonnement du coups noir)

[AstroNOTE-Guillaume]

Bonjour,



Ne fais surtout pas ça !



Les trous étaient ovalisés sur les vieux scopes à trois branches.

Avec les araignées 4 lames ne vas surtout pas ovaliser les trous pour régler le secondaire, ça va compliquer le réglage.



On se contente de tendre les branches de l'araignée et c'est au niveau du moyeu qu'on règle.



Bon ciel



En fait sur mon tube carbone j'avais des soucis d'aigrettes dédoublées. J'ai changé d'araignée pour une plus rigide et le souci était le même avec celle-ci. Le problème était que l'un des trous de fixation de l'araignée était mal percé et empêchait un bon alignement sur l'une des branches. J'ai dû localiser pour avoir un bon réglage et de belles aigrettes.



Donc oui je suis d'accord que le réglage s'effectue et réglant le centrage du moyeu mais en considérant que les trous sont tous bien situé

Modifié 27 décembre 2017 par carbune
