Autoguidage ZWO avec zapette rouge skywatcher

[Invité Wolfan]

Bonjour,



Depuis ma motorisation dual axis avec la zapette rouge skywatcher, j'essaie tant bien que mal à me servir de l'autoguidage.

Cela ne fonctionne pas y compris en débranchant le câble ST4 de la raquette je vois par exemple sous firecapture les flèches allez seul. Mais aucune réponse de la part des moteurs y compris lorsque je touche au flèches de direction à l'écran.

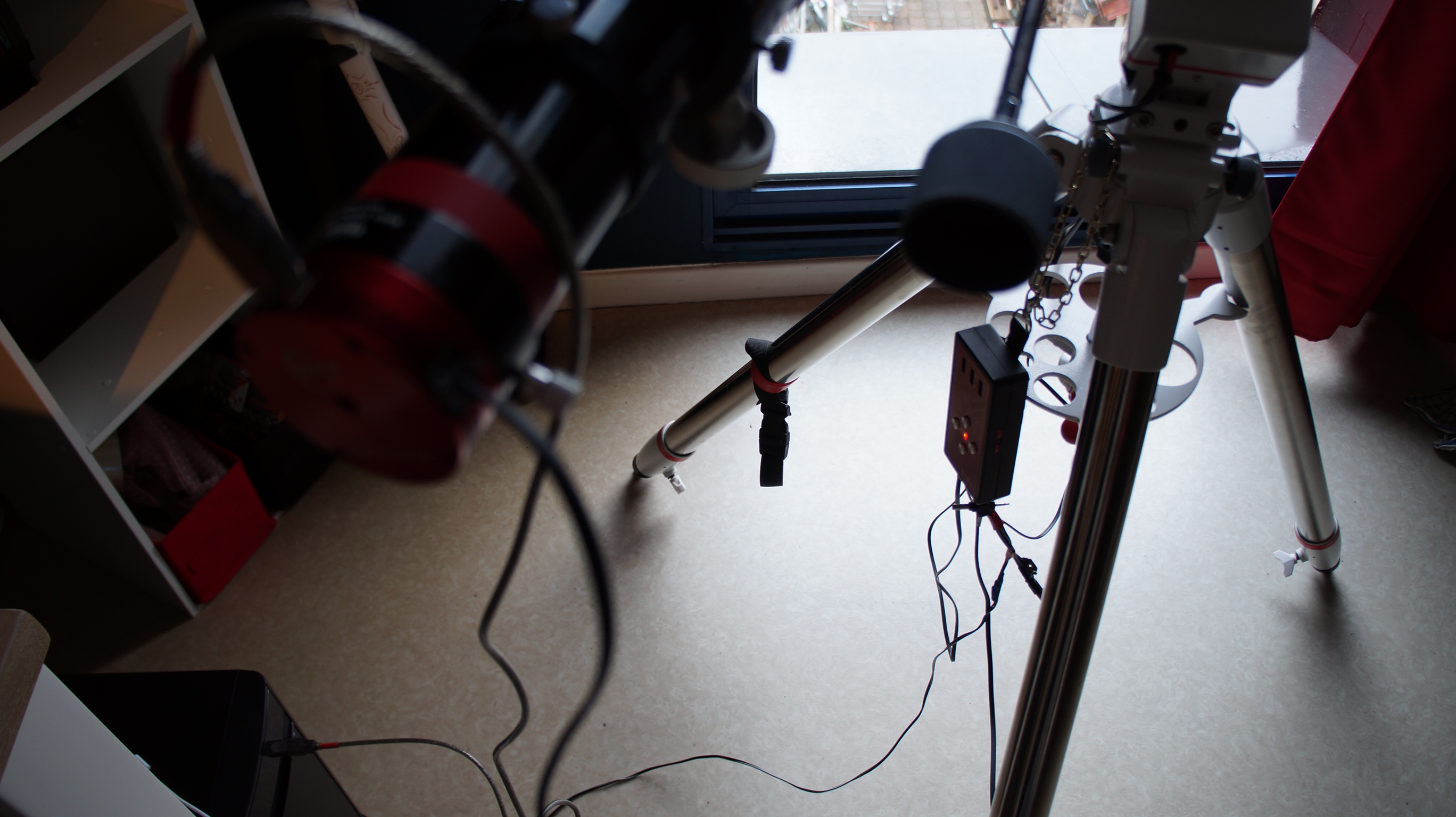

Pourtant il me semble que le montage soit bon ?

Il y a un os dans le pâtée









Bon ciel étoilé & lunaire à tous

Modifié 1 janvier 2018 par Wolfan

[OrionRider]

Tu as utilisé quoi comme câble ST4?



Quand tu pousses sur les touches de la raquette, est-ce qu'il y a un déplacement?

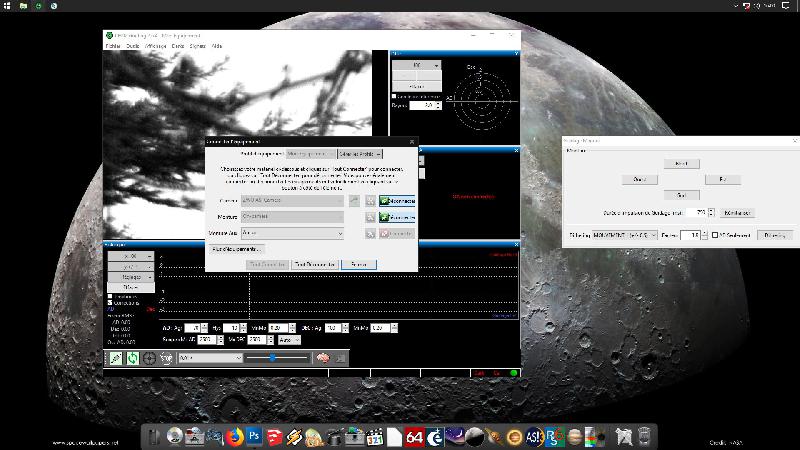

Quand tu pousses sur les touches virtuelles dans PHD2, est-ce qu'il y a un déplacement?

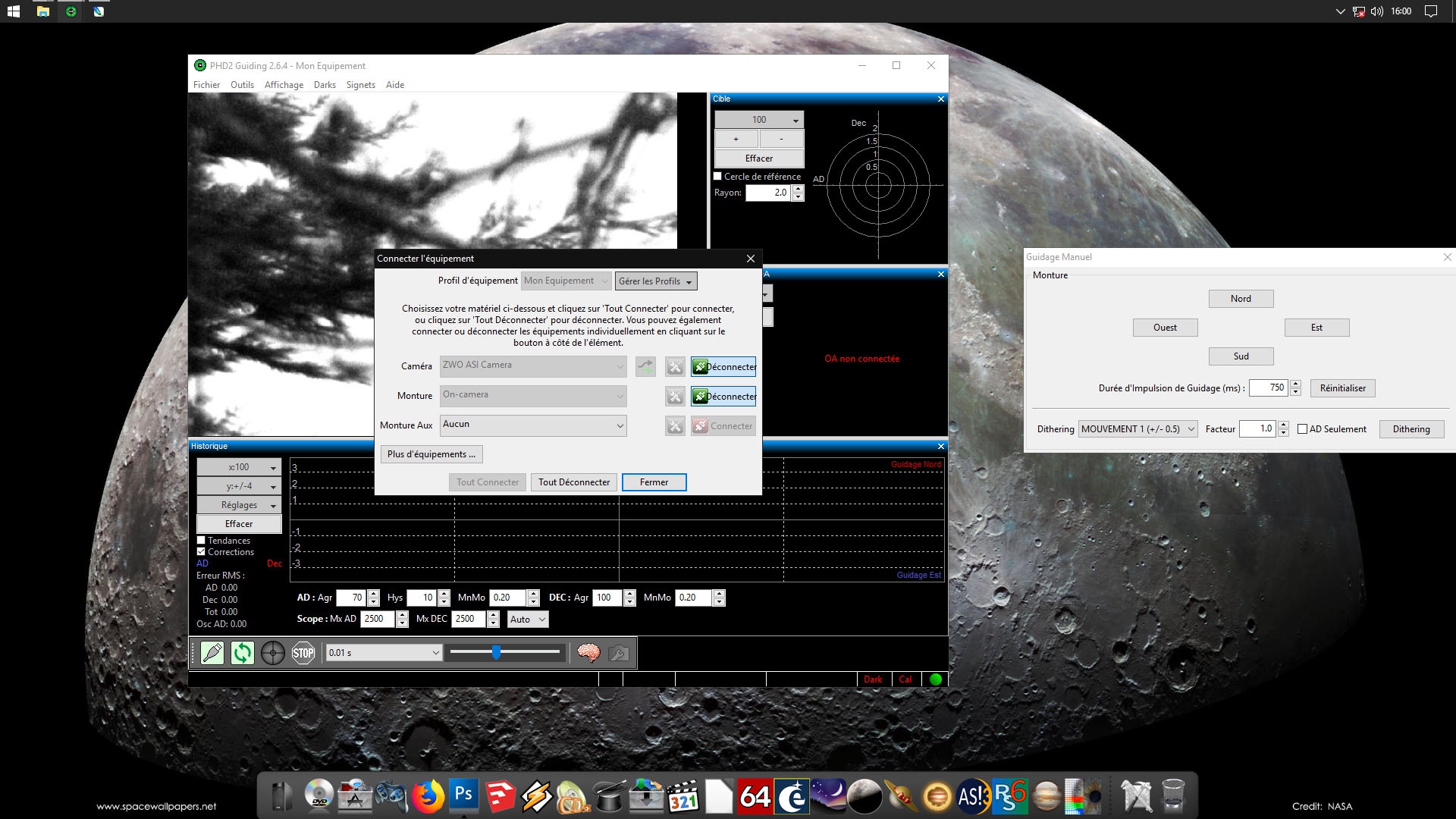

Tu dois augmenter la durée de l'impulsion sur la raquette virtuelle de PHD2. 750ms (moins d'une seconde), ça passe totalement inaperçu. Essaie 3000ms par exemple. Avec la raquette sur la vitesse max pour bien voir (et entendre) le changement. Tu peux aussi poser un doigt sur le moteur pour sentir les vibrations.



Si ça ne marche pas, c'est que ton câble n'est pas bon. Peut-être qu'il n'est pas standard?





Voir aussi la doc ici: http://www.store.shoestringastronomy.com/guide_port_cables.pdf



Tu peux vérifier à l'aide d'un multimètre (sur la position pour mesurer la résistance). Le câble ST4 connecté à la caméra, quand tu appuies sur les boutons de la raquette virtuelle dans PHD2, la résistance doit changer entre le 2 (common) et une des 4 directions, mesuré à l'autre bout du câble (non branché de ce côté).



Autre test possible, tu connectes le câble à la raquette rouge et de l'autre côté (non branché) tu utilises un bout de fil électrique fin pour relier le 2 (common) avec une des 4 directions, ce qui doit faire bouger la monture, comme si tu avais appuyé sur un des boutons de la raquette rouge.

Modifié 1 janvier 2018 par OrionRider

[Invité Wolfan]

Bonjour Orion,



En voyant le schéma des différents brochage j'ai pu constater que le câble que j'ai utilisé ne comporte que deux fils (vert-rouge au centre), ce n'est pas le bon !

En tous cas je n'arrive plus à mettre la main sur celui livré avec ma ZWO.



Merci le problème est résolu.



Bon ciel étoilé & lunaire à tous

[OrionRider]

Il te faut un 'RJ12' à 6 conducteurs. A ne pas confondre avec le 'RJ11', plus courant, qui a la même fiche mais seulement 4 conducteurs.



Comme tu veux faire des photos du CP, je te souhaite un bon ciel étoilé mais... sans Lune!
