gal La Croix d'Einstein au 620mm

[christiand]

Bonjour



Je relaie ici le fil et les images passées sur le fofo AS consacré à l'image de la Croix d'Einstein.

Cette image fut acquise depuis l'observatoire de St Véran, en Septembre dernier, par Robert Cazilhac et Mathieu Senégas derrière le 620mm installé dans la grande coupole.

Mon rôle s'est limité au traitement de l'image composite avec Iris et PS CS2, même démarche qu'en 2016 avec l'amas globulaire G1 de la galaxie d'Androméde également passée sur ce forum.



Robert et Mathieu ont utilisé une ASI 1600 en courte pose sans guidage, mais des poses de 1 et 10 secondes, donc influencées par la turbu.

Le lien ci dessous explique le protocole complet d'acquisition.





La Croix d'Einstein est un mirage gravitationnel situé dans Pégase : le flux lumineux d'un lointain quasar, aligné dans l'axe d'une galaxie, se divise en 4 parties en formant une croix.

C'est un peu le graaal des chasseurs d'objets exotiques... je n'ai jamais réussi à le capturer mais j'espére bien qu'un jour....



L'échantillonnage résultant de la prise de vue avec les 9 metres de focale du tromblon est de 0.1"/pixel... ouupppss. Je peux vous affirmer que le "grandissement" est important sur le capteur !

La taille de la galaxie spirale "hôte" pgc 69457 fait de souvenir 40 ou 50" d'arc.

Malgré un seeing peu favorable les 4 composantes sont bien identifiables, donc le challenge est réussi :







L'image en fausse couleurs (Iris)





Les images de références dispo sur le Web :









Bref ce fut un bon challenge, bravo aux auteurs, et cela m'a fait plaisir de traiter et de découvrir ce mirage pour la 1ere fois.



Explications completes pour les intressés :



http://astrosurf.com/pixiel/AQ2017mission%20ECfrancais.htm









Christian

[exaxe]

Salut Christian,

Tu as bien fait de passer le relais de cette excellente image de ciel ultraprofond!

Dis moi, tu sais de combien sont separées les composantes?

[tomzekine]

Ouch...



Le saint-Graal ou presque du chasseur de tachouille

Merci du partage!



Belle soirée à tous!

[R V]

Bonjour Jeune homme,



Je ne savais pas qu'il était possible pour des amateurs d'aller si loin dans le cosmos... Merci à toi pour ce relais et toutes ces informations, puis bien sur un grand bravo pour ton traitement, un régal !

[sebseacteam]

Un beau travail d'équipe.

Merci pour le partage.

On voyage bien sur WA en ce moment.

C'est cool.

[archange34]

Joli coup, ils n'ont pas du rigoler pour la trouver, je me rappelle que cela n'était pas de la tarte pour trouver et centrer les objets la haut. (notamment si faible)

Par contre on était arrivé à guider assez facilement.

[christiand]

re,



Bonsoir aux jeunes et aux moins jeunes



Stephane : l'écartement des composantes est 1.7 à 2.0 secondes d'arc. Ce n'est pas "trop serrés" si je puis dire (c'est l'équivalent de la centrale de M76), mais le hic c'est tout d'abord la déclinaison, relativement basse (Sud de la constellation de Pégase) et ensuite c'est la magnitude du mirage de m17.5 à 18 environ. Alors c'est difficile... mais faisable avec un bon echantillonnage et un bon ciel, car il faut quand même poser un peu.



Avec ton gros tube, ou le Newton de 400 d'Albéric, je pense que c'est faisable en courtes poses.



De mon coté j'aimerais bien la passer au C11 avec le Kaf3200, avec 0.5"/pix c'est possible... mais il faut poser et ça devient plus délicat à cette DEC.

Dans le rouge c'est mieux je pense, moins sensible à la turbu.









Christian

[exaxe]

merci Christian pour ces precisions! Si un jour le soleil se degage, je la tenterais bien!

[iserois]

Superbe prise,félicitations et merci du partage !

[jeffsimo]

Salut, je l'avais vu en face. Un beau challenge réussi



JF

[Davidastro]

Impressionnant !

Mais que reste t'il aux professionnels !

[morbli]

Impressionnant !

Mais que reste t'il aux professionnels !



y'a de la marge.

Je suis en train de visionner cette video passionante où il est indiqué que 1" cétait la précision atteinte par les pros en 1900.

[xs_man]

Salut Christian,



Un très beau challenge relevé par un travail de groupe très bien coordonné. Bravo à toi et aussi Mathieu et Robert.



L'écartement des composantes est 1.7 à 2.0 secondes d'arc. Ce n'est pas "trop serrés" si je puis dire (c'est l'équivalent de la centrale de M76), mais le hic c'est tout d'abord la déclinaison, relativement basse (Sud de la constellation de Pégase) et ensuite c'est la magnitude du mirage de m17.5 à 18 environ. Alors c'est difficile... mais faisable avec un bon echantillonnage et un bon ciel, car il faut quand même poser un peu.



La centrale de M76 n'est pas trop difficile en poses courtes dès 300 mm en triant avec soin les brutes. Mais mag. 18, c'est faiblard même avec une 290 monochrome sans filtre et un 400 à F/D 4.5 ! Jouable surement mais il faudra "mettre le paquet" sur le nombre de brutes.



Enfin si le ciel se dégage un jour....



Albéric

[christiand]

Bonsoir et merci d'être passés, cela fera plaisir aux auteurs qui doivent probablement parcourir le forum.



Stephane et Albéric :

Oui, c'est avant tout l'échantillonnage qui compte, à mon avis 0.25" ou 0.30" d'arc/pixel c'est jouable... donc il faudrait rallonger la focale de vos Newton et multiplier les poses courtes. Mais vous arrivez souvent à choper des magnitudes de 19 - 20, donc ça devrait passer.

Avec mes conditions c'est déja plus juste... mais on se sait jamais.. une nuit particulièrement calme ... et dégagée !!



Christian

[Davidastro]

y'a de la marge.

Je suis en train de visionner cette video passionante où il est indiqué que 1" cétait la précision atteinte par les pros en 1900.



Je me doute bien qu'il y a de la marge.

Non seulement ils ont connu la révolution du numérique avec quelques dizaines d'années d'avance sur nous (même si les performances étaient loin de ce qui se fait de nos jours), mais en plus ils ont des télescopes dans l'espace.

Par contre je suis assez septique sur la résolution de 1" en 1900.

Quand on voit les clichés de l'époque, ils sont loin de ce que fait un amateur moyen de nos jours.

Rien qu'en planétaire, les photos faites dans les années 70, voir 80, sont largement moins bonnes (hors sondes) que celles des amateurs actuels.

En 1900, ils avaient déjà des télescopes (surtout des réfracteurs) de plus d'un mètre, mais la qualité des plaques photographiques n'étaient pas extraordinaires, ni en terme de résolution, ni en terme de sensibilités. La grande taille de ces plaques compensait un peu, et les focales de l'époque était très longues, mais avec aussi peu de sensibilité, je n'ose pas imaginer les temps de pose.

[morbli]

Je me doute bien qu'il y a de la marge.

Non seulement ils ont connu la révolution du numérique avec quelques dizaines d'années d'avance sur nous (même si les performances étaient loin de ce qui se fait de nos jours), mais en plus ils ont des télescopes dans l'espace.

Par contre je suis assez septique sur la résolution de 1" en 1900.

Quand on voit les clichés de l'époque, ils sont loin de ce que fait un amateur moyen de nos jours.

Rien qu'en planétaire, les photos faites dans les années 70, voir 80, sont largement moins bonnes (hors sondes) que celles des amateurs actuels.

En 1900, ils avaient déjà des télescopes (surtout des réfracteurs) de plus d'un mètre, mais la qualité des plaques photographiques n'étaient pas extraordinaires, ni en terme de résolution, ni en terme de sensibilités. La grande taille de ces plaques compensait un peu, et les focales de l'époque était très longues, mais avec aussi peu de sensibilité, je n'ose pas imaginer les temps de pose.



extrait de la vidéo sus-citée:

[jgricourt]

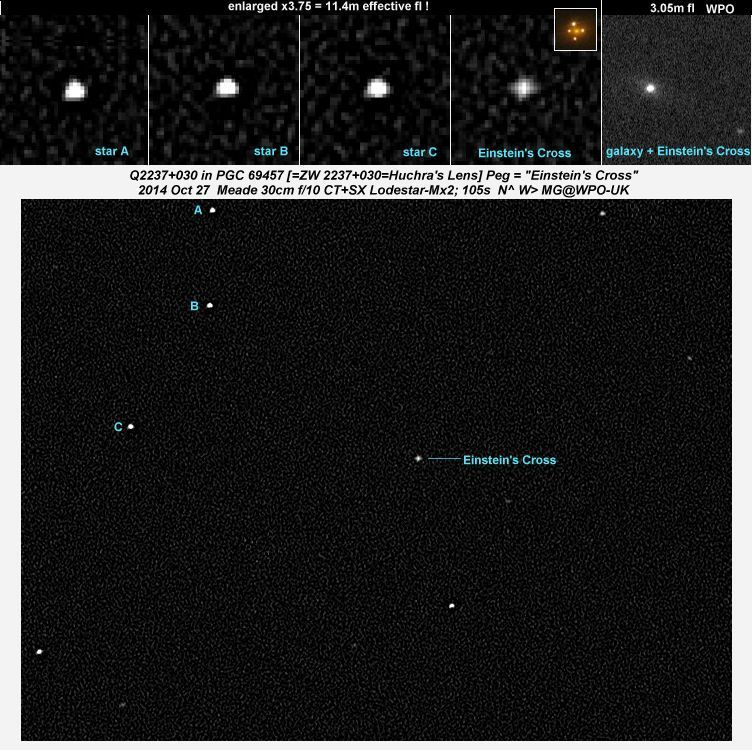

Certains l'on déjà imagé au 300mm bien sûr on ne distingue pas les 4 composantes mais ont y voit clairement une croix.





Il semble aussi qu'à partir de 600mm dans de bonne condition on résous visuellement le mirage.



https://www.cloudynights.com/topic/559730-einstein%E2%80%99s-cross-%E2%80%93-minimum-aperature-visible-in



Mais c'est certain quelque soit le diamètre cela reste un challenge ultime !

Modifié 10 janvier 2018 par jgricourt

[sebastien85]

Le graal



Superbe défi , parfaitement réalisé , bravo à toute l'équipe !



Seb.

[Christophe.noel]

Encore une fois, c'est grandiose !

Une réussite qui doit faire plaisir à l'équipe c'est sur

[Jean-Baptiste_Paris]

Impressionnant !



Quelle chance de pouvoir traiter ce genre d'images !



JB

[Davidastro]

extrait de la vidéo sus-citée:



Je ne conteste pas que tu l'ais vue, mais j'ai des doutes sur la fiabilité de la source.

Jusqu'à présent je n'ai jamais vu de photos datant de la première moitié du 20ème siècle avec un piqué de folie et j'en ai vu un paquet. Certes, la plupart était imprimée, ce qui n'améliore pas leur qualité.

[gerard33]

Bien joué Christian!!!

Certains l'on déjà imagé au 300mm bien sûr on ne distingue pas les 4 composantes mais ont y voit clairement une croix.





ce qui est curieux c'est que on ne voit pas la galaxie

c'est pas un problème de bin x cette croix?

sur mon 200, on ne voit pas la croix mais la galaxie si



[Roch]

Wow, c'est dingue !



Je me demande si on n'est quand même pas largement en suréchantillonnage ici. Avec un bon gros tube ouvert à F4 ce devrait être plus facile, car de ce fait on peut y aller avec des poses plus courtes.

0.1"/pixel dans un 600... ça fait comme 0.4"/pixel dans mon 150, et je n'ai jamais ressenti le besoin de descendre sous les 0.8" en cp. Alors que j'ai 4 fois moins de turbu...



1.7" d'écart, ça me semble limite limite pour moi quand même M'enfin si un jour l'envie m'en prend, j'essayerais bien. J'ai déjà séparé du 1.7" à ces magnitudes, mais si les parties n'ont pas exactement la même brillance, tout de suite c'est beaucoup plus difficile.

Et il reste la déclinaison assez basse.



Albéric, ça ne devrait pas te poser de problème à la 290 à mon avis



Edit : je viens de voir, l'écart entre les étoiles est quand même plutôt de l'ordre de 1" d'après la légende sur le lien de christian... c'est tout de suite beaucoup plus compliqué



Romain

Modifié 10 janvier 2018 par Roch

[Stéphane Zoll]

monstre résultat !

je me demande quand même si le T500 n'aurait pas donné un meilleur résultat que le T620, vu les qualités respectives des deux instruments sur place.

[christiand]

Bonsoir à tous



Heureux de constater l'interêt que vous portez au challenge de la Croix de St Véran.



Romain, oui tu devrais essayer, ce serait le challenge ultime de pouvoir séparer ces composantes avec ton 150mm, pourquoi pas. Ce qui compte c'est l'échantillonnage en définitive.

C'est vrai que l'image est largement sur échantillonnée, mais les auteurs n'avaient pas trop de choix face à la focale et à la taille des pixels du capteur.

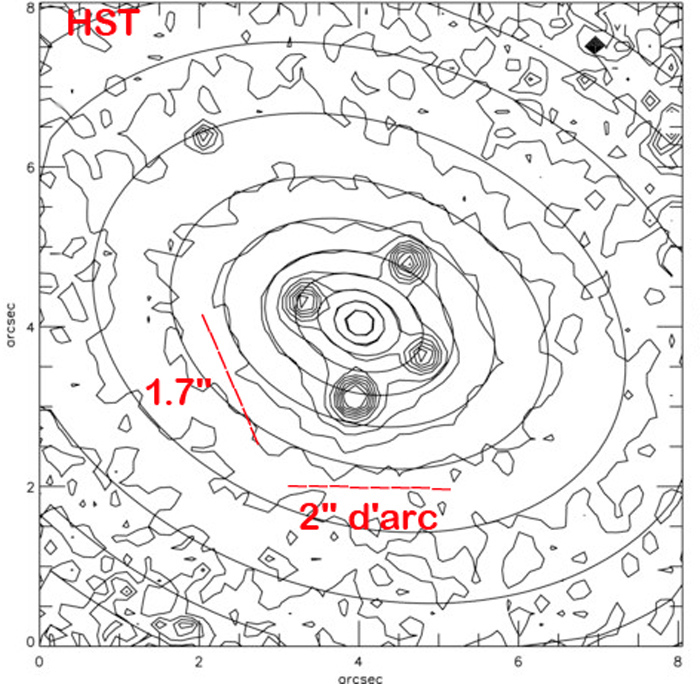

Voici l'écartement des composantes selon les données du HST, c'est quand même plus proche des 2" d'arc :





Gerard : oui, il est difficile de conclure sur l'image postée sur CN, on voit une croix, l'aspect est différent des étoiles environnantes. C'est en effet bizarre de ne pas voir le signal de la galaxie hôte.





Amicalement



Christian

[archange34]

Juste pour info pour ceux qui comme moi ne connaissaient pas le mirage :



"La croix d'Einstein est une forme particulière d'un mirage gravitationnel, correspondant à la multiplication visuelle de l'image d'un quasar lointain due à la présence d'un objet massif d'avant plan (une galaxie). Elle a été observée avec le quasar G2237 + 0305 (voir image). La croix d'Einstein se situe à 8 milliards d'années lumières de la planète Terre"

Wiki

[Mathieu SENEGAS]

Bonjour à tous, merci Christian pour ce post... Robert s'occupe de poster sur Astrosurf et de mon côté je n'ai pas assez de temps libre :-) pour participer plus activement...

Vous pouvez aller voir d'autres images de la mission avec Robert CAZILHAC en septembre (où nous avons eu le T62 et la dernière nuit un T50) et ma mission avec le GAAC en octobre (où j'ai pu utiliser principalement un T50).



http://www.astrosurf.com/pixiel/AQ2017MissionS42.htm



http://www.astrosurf.com/pixiel/AQ2017-imagerieCPHR.htm



Il y a aussi sur son site des images de la mission 2016 et d'autres faites avec son tube en plaine. Le traitement est long même si nous faisons rarement plus de 300 à 800 images sur chaque objet (avec 16MP difficile d'en faire 30000 ! comme avec une ASI224).



L'observatoire d'AstroQueyras à Saint-Véran est formidable autant par la convivialité des missions que par la qualité du bâtiment, des télescopes, du ciel...

La turbulence descend à 0,5" d'arc ce qui peut nous permettre d'avoir des images en poses courtes (1s à 10s le plus souvent - et jusqu'à "oulà" 30sec...) entre 0,5" et 1,2" en cumulant. Notre objectif est clairement la haute résolution et pas le flux... mais la caméra ASI1600 fait des miracles.

Pour la mission de septembre, nous n'avions pas trop eu le choix, les autres équipes avaient un programme consistant sur les 2 T50... et puis cela permettait de tester le T62 avec lequel on sait qu'il est possible d'avoir des bonnes images planétaires et ciel profond...

Sur la croix le seeing n'était pas idéal, on pourra mieux faire, et oui un T50 aurait certainement donné une image mieux adaptée... mais bon je prône le sur-échantillonnage alors là j'étais servi :-) (<0,085"/p sur le T62 et 0,2"/p sur le T50).



Et quand une nébuleuse fait quelques secondes d'arc, on est content d'essayer d'étaler son image... par contre dès qu'une galaxie fait plus de 6x4 minutes d'arc... ça déborde :-)



Christian a donné le lien sur la page à Robert, il y a des détails à lire... et des réponses à vos questions.



Le tri et le compositage des images est encore un point où il est possible d'améliorer les choses... mais ça prend du temps. Il faut aussi que l'on améliore le pré-traitement pour réduire encore plus le bruit dans le fond des images (d'autant plus visible quand on a une dérive non corrigée - pas d'autoguidage - ça fait des stries qui obligent à foncer le fond et c'est dommage de perdre la richesse qui s'y trouve). Les images sont aussi acquises en bin1 et les premiers traitements souvent en bin2 ... à améliorer.



Merci de passer sur ce post, n'hésitez pas si vous êtes intéressés par des détails techniques et par une participation à une mission à Saint-Véran... on cherche des co-équipiers :-) (Christian toujours pas intéressé pour tenter une mission ?).



A bientôt.

[christiand]

Salut Mathieu,



encore bravo pour ce challenge et merci d'avoir apporté des commentaires techniques.





Christian

[jeffsimo]

Bonsoir les gars,



en y revenant, je trouve ce résultat vraiment génial. Merci à vous.



Je me tâte à le tenter, mais c'est un peu tard dans l'année.



Malgré tout, cela me motive à tenter ce type d'objets en poses rapides. Avez-vous identifié d'autres cibles potentielles cet hiver ?



Merci et encore bravo.



JF

[Pulsar59]

Bravo pour la performance !
