Régulateurs de tension-au secours

[Sword]

Bonjour,

Comme beaucoup, je souhaite limiter mes câblages.

J'ai acquis un D Link 7 ports USB :

- PC

- APN CANON 1000D

- Caméra Autoguidage

- Moteur Focuser

- Sonde température

La monture via le câble RS232 sera directement relié au PC.



Pour l'alimentation, j'ai prévu des connecteurs XLR.

Mon souci concerne les réducteurs de tension pour mon

- d-link 5V input 05A output 3A

- APN 7.4V 2A,

- ainsi que le régulateur pour atteindre 19V pour mon PC ( input 1.5A - output 19V 4.74A 90W.



J'en cherche un avec affichage et regarde (si non incorporé) une résistance pour la protection avec ventilateur quitte à en rajouter un (car 3 régulateurs dans le boitier).

j ai trouvé ces divers régulateurs de tension, mais lequel pour quel matériels??? et s'ils sont OK



https://www.amazon.fr/R%C3%A9gulateur-Numerical-Converter-Dissipateur-Alimentation/dp/B019GZ6SIM



https://fr.aliexpress.com/item/DC-12V-24V-13-8V-Buck-Boost-Converter-CVCC-Regulator-Car-Lipo11-1V-Battery-Charger-Voltage/32487919025.html



Merci pour vos avis et conseils.

[gehelem]

salut,



pour te faire un avis sur ces petits régulateurs à découpage, je te suggère de regarder cette vidéo de Cyrob :

"df64ueUaBAM" via YouTube
ERROR: Si vous lisez ce texte, YouTube est hors-ligne ou vous n'avez pas installe Flash



ou encore

"S0yjkJ90c74" via YouTube
ERROR: Si vous lisez ce texte, YouTube est hors-ligne ou vous n'avez pas installe Flash



J'en utilise une petite volée, ça fait le job.

Mais c'est facile d'en cramer, c'est fragile

Ceci dit, au prix que ça coûte...

Mais par contre j'éviterais d'alimenter des trucs genre cameras ou CCD : le découpage... découpe et fait du bruit, et les sorties ne sont pas filtrées.

Modifié 1 février 2018 par gehelem

[Daube-sonne]

Bonsoir,



Pour le PC t'embête y a des trucs tout fait pas chers : https://www.cdiscount.com/informatique/cables-connectiques/convertisseur-adaptateur-dc-allume-cigare-pour-pc/f-1072015-auc2009935223766.html



Pour l'APN j'ai acheté ça https://fr.aliexpress.com/item/DC-5A-LED-Drive-Lithium-Battery-Charger-with-Voltmeter-Ammeter-DC-DC-Module/32457717408.html?spm=a2g0s.9042311.0.0.J1IMLA

Que j'ai installé dans une petite boîte "Tupperware" à 1€

L'affichage ne sert à rien on règle le truc via la petite vis d'un des machins bleus (faut un multimètre sous la main).



Pour les 5V du Hub, à mon avis le même produit ou presque doit pouvoir faire l'affaire. D'ailleurs sur le module que j'ai pris y a une sortie USB en 5V paramétrable (c'est à ça que sert l'affichage et les boutons poussoirs, mais bonjour la notice pour comprendre le truc...).



Dommage que tu aies déjà acheter le D-Link, j'avais trouvé un Hhub alimenté en 12V vraiment très bien : http://www.webastro.net/forum/showthread.php?t=155476

Modifié 1 février 2018 par Daube-sonne

[Sword]

Bonsoir,



Pour le PC t'embête y a des trucs tout fait pas chers : https://www.cdiscount.com/informatique/cables-connectiques/convertisseur-adaptateur-dc-allume-cigare-pour-pc/f-1072015-auc2009935223766.html



Pour l'APN j'ai acheté ça https://fr.aliexpress.com/item/DC-5A-LED-Drive-Lithium-Battery-Charger-with-Voltmeter-Ammeter-DC-DC-Module/32457717408.html?spm=a2g0s.9042311.0.0.J1IMLA

Que j'ai installé dans une petite boîte "Tupperware" à 1€ :



Merci pour vos réponses.

Concernant celui mis dans le tupperware, pas de problème de chauffe?

[Daube-sonne]

Salut,



Pas encore testé mais je t'explique :



Mon montage a été utilisé pendant un an en gros enfermé dans une pochette d'apn rembourrée.

Je me suis dit que ça devait chauffer, le rembourrage faisant un peu rôle d'isolant thermique...



Du coup j'ai fait cette boîte dans les règles de l'art, la plaque électronique est vissée sur des petits plots en laiton, support de carte mère, comme ceux-là :



Pour l'entrée et la sortie des fils, j'ai mis un caoutchouc. La boite est assez haute ; y a de l'air. Normalement ça devrait être largement mieux que ce que j’utilisais. Sauf qu'on va voir des diodes s'allumer, mais je n'en suis plus à une loupiote ou deux, mon setup est un véritable arbre de Noël





Amicalement, Vincent

Modifié 6 février 2018 par Daube-sonne

[Malik]

SALUT !

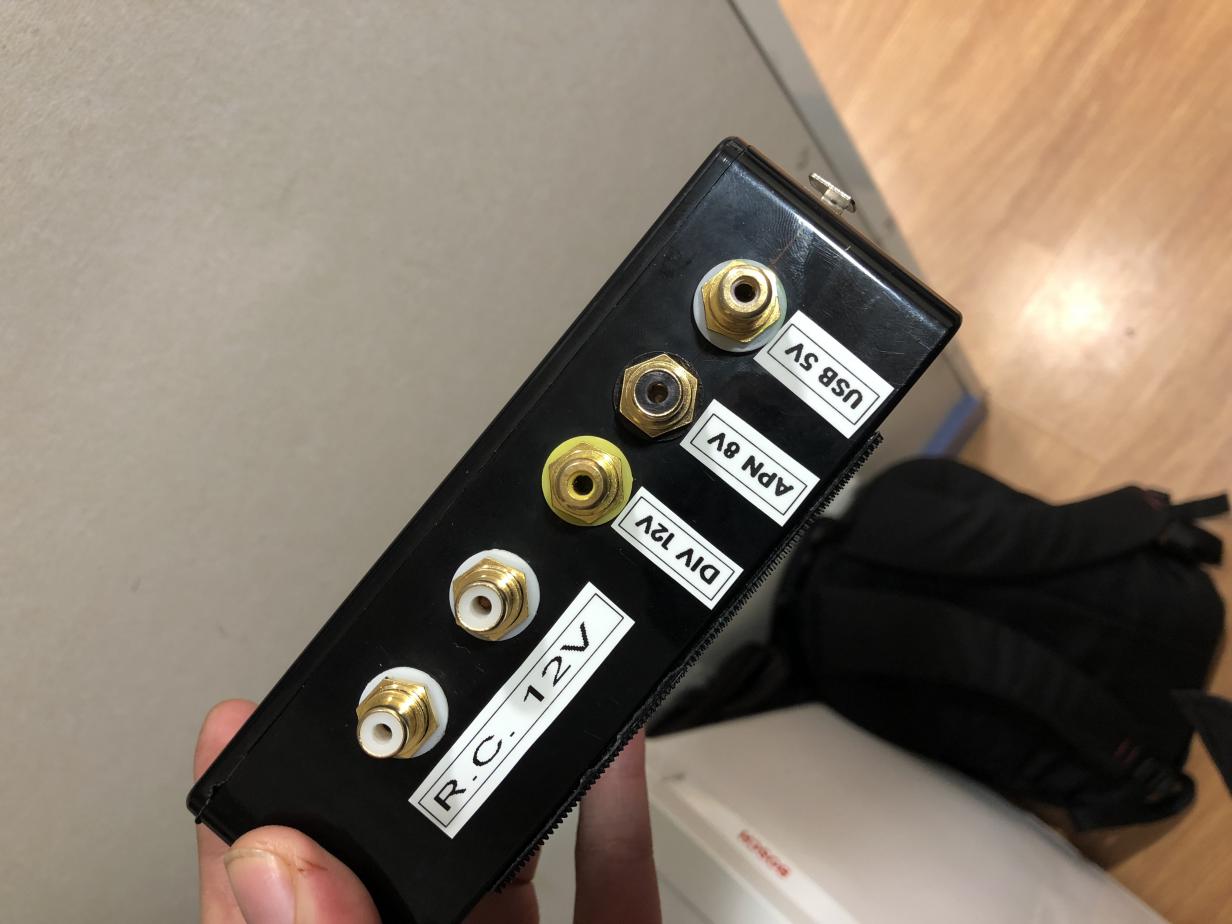

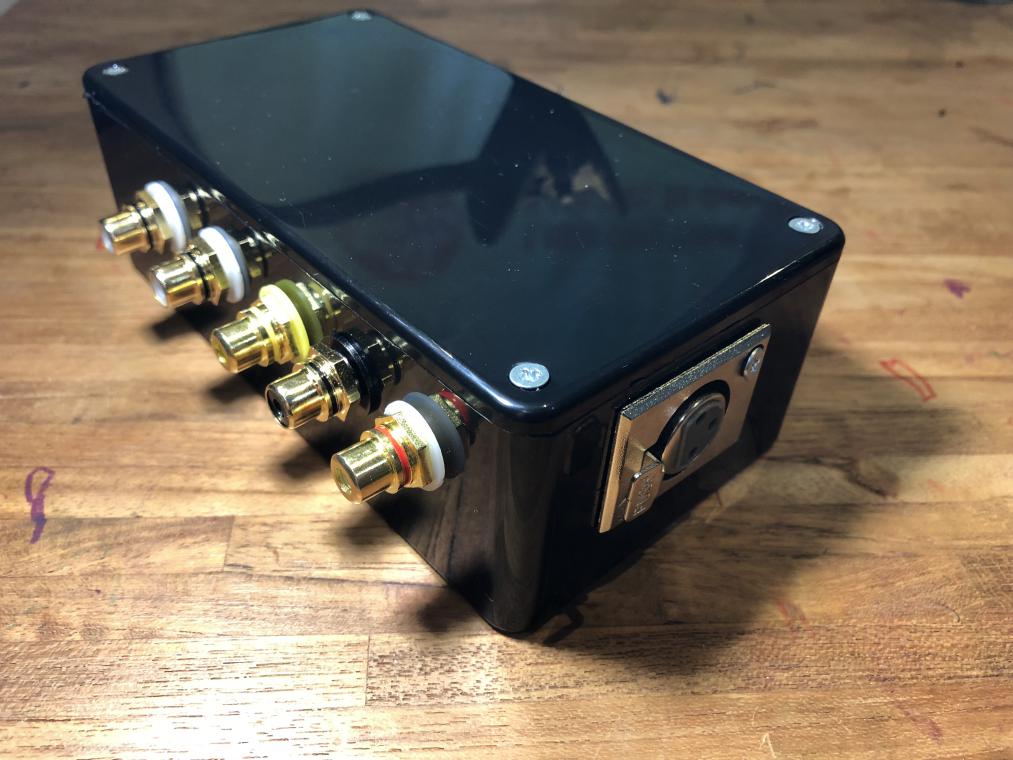

Avec l'aide d'un copain du club j'ai bricolé une boite multitension avec entrée 12V XLR et sorties fiches RCA via abaisseurs de tension.



https://www.amazon.fr/SODIAL-Abaisseur-Regulateur-Tension-Ajustable/dp/B00JGFEGG4/ref=sr_1_1?s=electronics&ie=UTF8&qid=1517953526&sr=1-1&keywords=SODIAL+MODULE+ABAISSEUR



A priori pas besoin de ventilo, j'ai pas beaucoup de recul car pas encore utilisé une nuit entière mais chez les copains du club ca chauffe pas.

Pareil pour l'écran ca parai pratique car on a le voltage de sortie en visu, mais ca prend plus de place et c'est plus cher. Et au final on passe pas son temps a regler les tensions, on le fait une fois et on n'y revient quasi plus, un testeur suffit bien.



Du coup j'ai pu insérer dans une jolie boite bien compacte (env 130/50/40mm) 4 modules avec trois simples abaisseurs (APN, un MINI PC et un routeur WIFI pour contrôler en remote), et le quatrième toujours sur les conseils du copain avec un variateur dédié aux résistances chauffantes.

La monture est aussi branchée sur ce boitier en 12V direct.



Les fiches RCA sont hyper pratique, ca tient bien et ca ne se déconnecte pas facilement, par contre ca demande a modifier les cables d'origines des appareils.



Apres quelques soirées a réfléchir, percer, couper, souder, je suis heureux du resultat !



A+++

Malik



PS : etant nouveau je suis pas sur de la methode pour ajouter une photo sur le forum, si besoin je peux essayer d'en envoyer plus tard.



[Sword]

SALUT !



Avec l'aide d'un copain du club j'ai bricolé une boite multitension avec entrée 12V XLR et sorties fiches RCA via abaisseurs de tension.



https://www.amazon.fr/SODIAL-Abaisseur-Regulateur-Tension-Ajustable/dp/B00JGFEGG4/ref=sr_1_1?s=electronics&ie=UTF8&qid=1517953526&sr=1-1&keywords=SODIAL+MODULE+ABAISSEUR



A priori pas besoin de ventilo, j'ai pas beaucoup de recul car pas encore utilisé une nuit entière mais chez les copains du club ca chauffe pas.

Pareil pour l'écran ca parai pratique car on a le voltage de sortie en visu, mais ca prend plus de place et c'est plus cher. Et au final on passe pas son temps a regler les tensions, on le fait une fois et on n'y revient quasi plus, un testeur suffit bien.



Du coup j'ai pu insérer dans une jolie boite bien compacte (env 130/50/40mm) 4 modules avec trois simples abaisseurs (APN, un MINI PC et un routeur WIFI pour contrôler en remote), et le quatrième toujours sur les conseils du copain avec un variateur dédié aux résistances chauffantes.

La monture est aussi branchée sur ce boitier en 12V direct.



Les fiches RCA sont hyper pratique, ca tient bien et ca ne se déconnecte pas facilement, par contre ca demande a modifier les cables d'origines des appareils.



Apres quelques soirées a réfléchir, percer, couper, souder, je suis heureux du resultat !



A+++

Malik



PS : etant nouveau je suis pas sur de la methode pour ajouter une photo sur le forum, si besoin je peux essayer d'en envoyer plus tard.



[ATTACH]31224[/ATTACH]

[ATTACH]31225[/ATTACH]



Jolie boite malik.

J'attends la mienne ainsi que mes modules. on verra bien..

[armelk]

Bonjour,

voici 2 liens sur ce que j'ai fait pour mes alimentations :

Abaisseur de tension 5A 75W 4-38V

Alimentation tout-terrain Canon EOS 1000D



Amicalement.

Armel

[Tulkas]

Salut

Un site très intéressant sur l'alimentation d'un EOS, à lire absolument:

http://jp79dsfr.free.fr/Photo-Tech/index.htm

en particulier

http://jp79dsfr.free.fr/_Docs%20et%20infos/Elec%20_%20Conception%20Alimentations%20Canon.pdf

[gehelem]

Salut

Un site très intéressant sur l'alimentation d'un EOS, à lire absolument:

http://jp79dsfr.free.fr/Photo-Tech/index.htm

en particulier

http://jp79dsfr.free.fr/_Docs%20et%20infos/Elec%20_%20Conception%20Alimentations%20Canon.pdf

Excellent le controlleur de focus pour obj Canon ! Merci !

[Sword]

Merci pour ces retours- cela va m'aider a ne pas faire d'impaire.

bon ciel
