Sauvetage zoom Pentax 8-24

[teddelyon]

Bonjour



Un copain m’a confié son zoom pentax 8-24 utilisé en ornitho afin de voir si je pouvais le sauver…

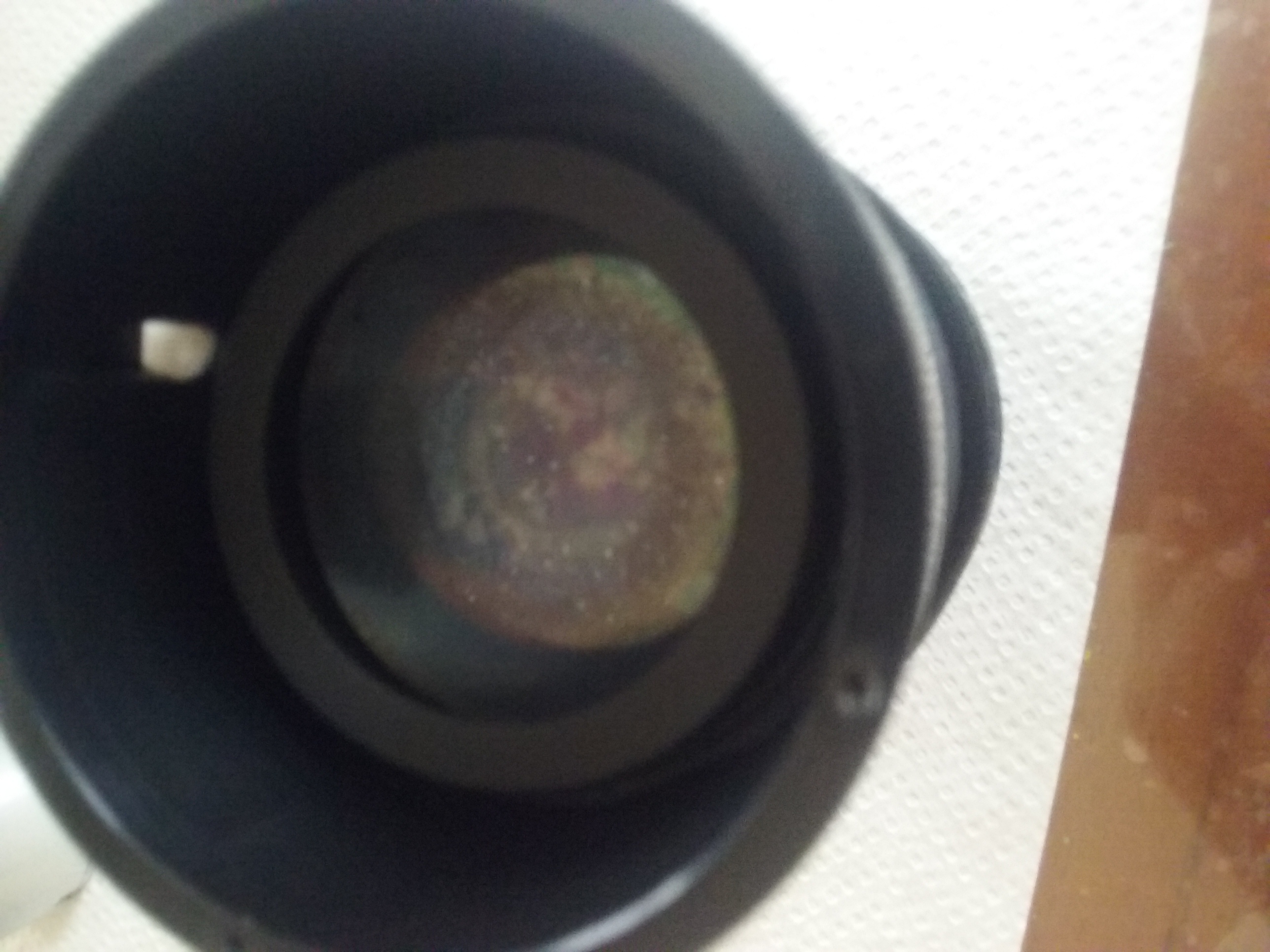

En effet, suite à une grosse intempérie, il a laissé le matos dans sa housse plusieurs jours (erreur) et l’humidité s’est infiltré dans le zoom, entraînant avec elle moult cochonneries qui rendent la bébête inutilisable…

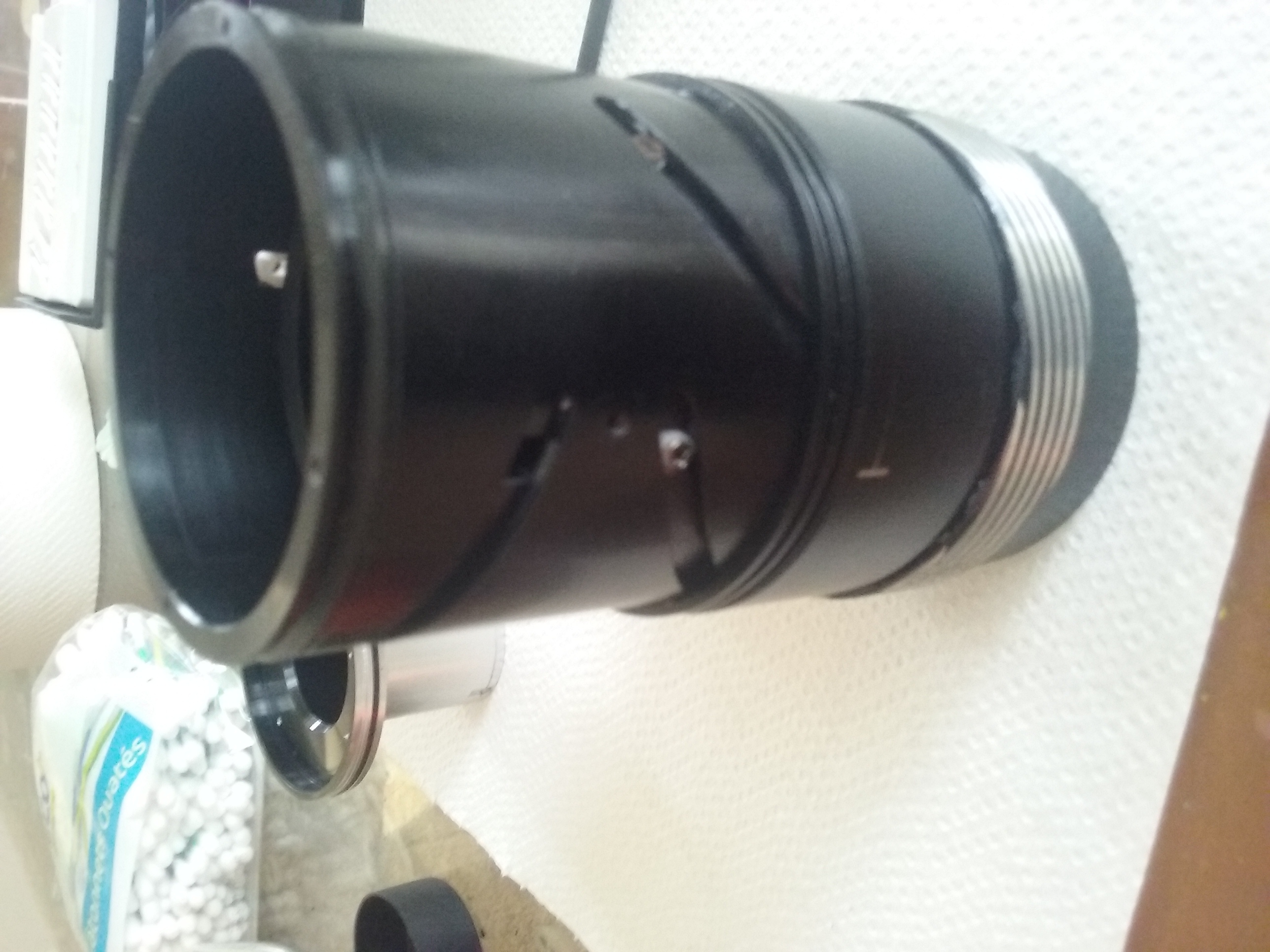

Alors pas de soucis particuliers pour démonter, on part du bas et on retire petit à petit les éléments… le fût central se retire après avoir dévissé les 3 vis sous la gaine caoutchouc et cela donne accès aux parties qui tournent sur le système de baïonnette

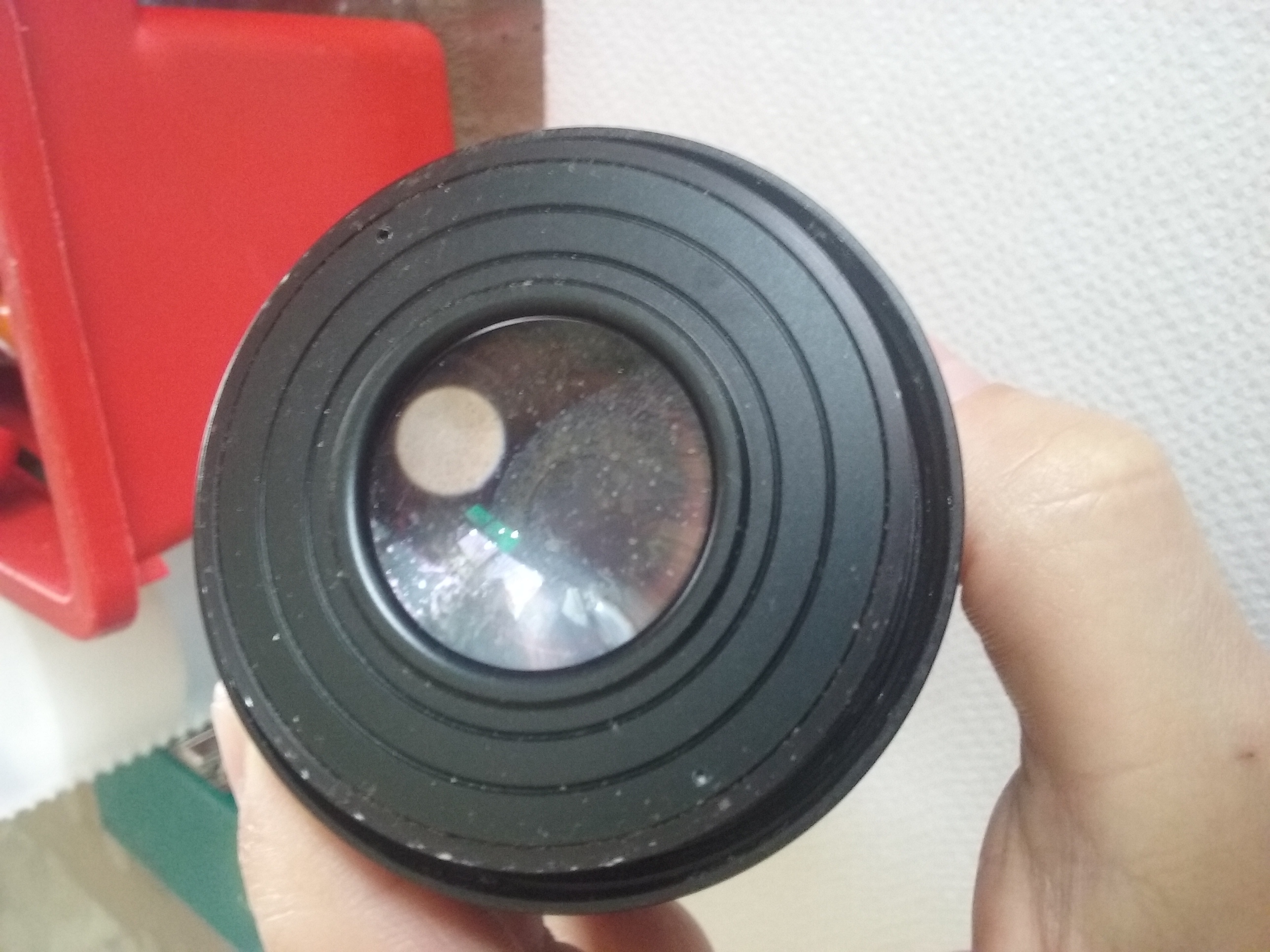

Seulement je bloque depuis plusieurs jours sur un groupe de deux lentilles qu’il me faut absolument démonter car la saleté s’est concentrée entre elles deux… Ces deux lentilles sont dans un petit barillet en aluminium et les deux pièces d’alu sont vissées entre elles. A priori il y a aussi 3 larges points de colle/vernis pour bien solidariser le tout ? On peut apercevoir ce groupe de lentilles sur la photo, (pardonnez pour la qualité), là le groupe n'était pas encore démonté du fût :





J’ai tout essayé, caoutchoucs, clé à sangle, froid, gant mapa, dégrippant sur le haut du filetage… mais rien n’y fait… j’hésite à utiliser du dissolvant pour essayer de dissoudre les points de colle mais je me demande si cela ne risque pas de nuire au traitement des lentilles… J’ai aussi pensé à une solution extrême : un petit bain d’huile chauffée doucement dans un récipient lui-même au bain marie (méthode qui marche bien en mécanique) mais pareil, j’ai peur de trop nuire aux lentilles…

Qu’en pensez-vous sachant que de toute façon le caillou est inutilisable si je n’arrives pas à séparer ces deux lentilles ?



Merci

[siléo]

je ne peut t'aider , mais juste te conseiller d’éviter le dégrippant si il y a de l'aluminium ca a bien souvent l'effet inverse sur l'alu

[Chtit Bilou]

Coucou,



Depuis longtemps, un zoOm Baader traîne au fond d'un tiroir car il est bloqué sur une focale ...



Je vais donc le ressortir et essayer de le démonter. Si je peux t'apporter un indice supplémentaire ...



A++

[teddelyon]

Merci



@chtit bilou, ce n'est pas un souci de démontage général mais bien pour dévisser un barillet particulier, propre au zoom pentax je pense...

[Chtit Bilou]

Merdum ... Baader j'ai lu ...

[siléo]

par contre est tu sur du sens dans lequel c'est vissé ?

[teddelyon]

par contre est tu sur du sens dans lequel c'est vissé ?



S'il ne m'ont pas fait la surprise d'un pas à gauche normalement oui... tout le reste du zoom est en pas à droite...

Je poste une photo de la pièce d'ici ce soir pour que vous puissiez vous rendre compte...

[gordini]

si il y a des poins de colle à froid ça va pas le faire je chaufferai légèrement le corps extérieur au seche cheveu pour ramollir la colle. après si l'alu c'est oxydé dans le filetage c'est pas gagné.



tu peux aussi faire un mail a baader pour leur demander la procédure de démontage

normalement les traitements de surface n'aiment pas trop la chaleur donc pas evident de doser



t peux essayer de dissoudre les points de colles à l'acétone avec un coton tige après avoir enduit la surface de la lentille avec quelque chose que tu peux enlever après un corps gras ça la protegera des vapeurs si tu penses que ça craint

Modifié 15 février 2018 par gordini

[teddelyon]

si il y a des poins de colle à froid ça va pas le faire je chaufferai légèrement le corps extérieur au seche cheveu pour ramollir la colle. après si l'alu c'est oxyé dans le filetage c'est pas gagné.



tu peux aussi faire un mail a baader pour leur demander la procédure de démontage



Perdu, c'est toujours pas un baader

Sinon merci pour le conseil, j'essayerai

[cejy07]

Dis tu me dit ou est ta poubelle, à moi seul hein en MP...Merci.:wub:

Ou voir avec Leica...:D

[siléo]

pour faire sauter les points de colle je ferai plutôt chauffer une aiguille pour travailler précisément

[Astrowl]

Je vois deux petits trous sur le dessus de l'oculaire.

A mon avis c'est là que ça se passe. Il doit falloir insérer un tige avec deux pointes et tourner la bague. Mais ça m'a l'air petit.

[teddelyon]

Je vois deux petits trous sur le dessus de l'oculaire.

A mon avis c'est là que ça se passe. Il doit falloir insérer un tige avec deux pointes et tourner la bague. Mais ça m'a l'air petit.



Non ça c'est pas un problème, j'ai déjà démonté la pièce en question, je vous poste une photo dés que je suis à la maison

[teddelyon]

Bonjour,

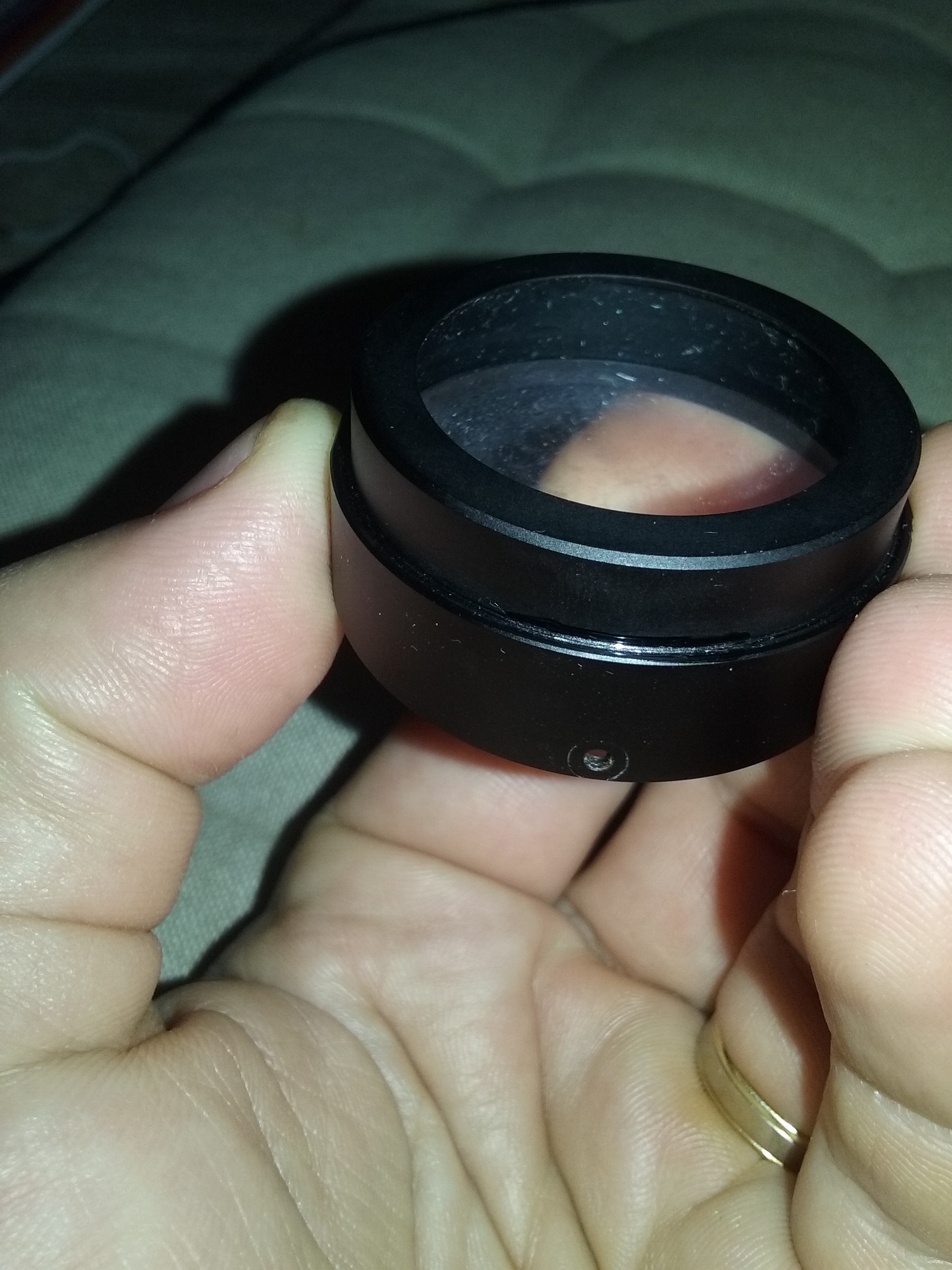

Je mets donc une photo de l'ensemble en question :





On peut voir la trace de vernis/colle bien en face, il y a trois points de colle à 120°

[siléo]

bonjour , et avec un cutter pas moyen de couper ce filé de colle ??

[teddelyon]

j'ai déjà coupé/gratté la partie superficielle, je ne sais pas si ça s'étend plus profondément dans les filets, je vais essayé la méthode de la chauffe avec une aiguille pour voir...

[siléo]

ou lame de cutter chauffée !

[den]

sachant que de toute façon le caillou est inutilisable si je n’arrives pas à séparer ces deux lentilles ?



Etau et clé à griffe, ou une bonne multiprise après éventuellement une petite chauffe de la bague extérieure si tu peux localiser la chauffe.

Les bains chauds, j'éviterais, eu égard au traitement des lentilles, mais je ne connais pas trop de ce coté.

[teddelyon]

Alors un truc que je n'ai pas évoqué c'est la très faible épaisseur de l'alu, qui complique le problème car j'ai un peu peur de tout détruire si jamais j'emploie des outils trop "extrêmes", même à l'étau avec les mors en plastique j'hésite à serrer trop fort...



Bon je vais essayer la chauffe localisée déjà, merci pour vos passages en tout cas

[gordini]

Moi je chercherai le solvant de la colle et je le mettrai dessus c est externe le risque pour les lentilles est vraiment faible en revanche ça fera sûrement partir la peinture noire

Solvant pour peinture sèche acétone trichloréthylène si tu en as 3ncore avec un masque bien sûr

Pour chauffer une résistance chauffante autour de la bague externe ça permet de chauffer tranquillement sans chauffer l interne
