mak 180 un truc bizarre alignement Po ou lame pas bien réglé

[gun4045]

Salut



Cela fait bien longtemps que je n'ai pas posté



Mais j'ai besoins d'un conseille



Voila en attendant que mon setup Cp soit opérationnel ,je vais un peux tâté de la jupi

Donc j'ai ressorti le mac 180 pour vérification

A première vue tout va bien

J'ai qm décidé de vérifier avec un laser l'alignement du po

qui n'est plus celui d’origine et que certainement beaucoup d'entre vous on changer



Donc le souci qui se pause je crois que le po est pas du tout aligné au secondaire et j'en suis quasi sur a 100%



en effet la projection du laser devrais revenir sur lui même

donc comme ce n'est pas le cas le laser ne pointe pas du tout au centre du secondaire, donc avec une camera planétaire on a d'office une mauvaise image vus que le capteur est décalé

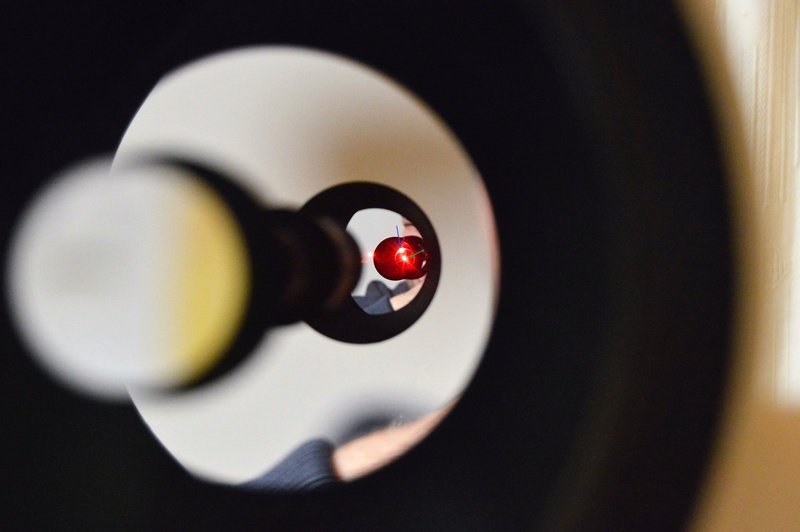

J'ai fait une photos pour vous montré

il est logique que si le train est bien aligné le laser tombe au centre du secondaire et reviens sur lui même

en tout cas moi cela me semble logique



Voila pour l'info

ps j'ai vérifier avec le montage d’origine qui est une simple bague visé avec un porte oculaire en 2" ,he bhe c'est identique c'est décalé



une flèche verte désigne le centre du Po et du laser point de départ

la flèche bleu désigne le point de retour





la lame pourrais être en cause et as bien réglé du tout ?

ou alors c'est le PO





j'ai un laser holographique aussi







Des avis une id

[cpeg]

Bonjour,



Je ne suis pas un spécialiste mais j'ai deux remarques:





- Compte tenu de la forme du secondaire il doit amplifier le défaut comme il amplifie l'image, donc le décalage n'est peut-être pas très important.



- un problème qui me gêne dans l'utilisation du laser c'est que le positionnement dans le PO est délicat. Pour ma part sur mon dob, je peux facilement faire bouger le faisceau en touchant le laser. Il y a une marge d'erreur importante. Alors je règle avec le collimateur toujours dans la même position mais si je le remplace par un oculaire ou une caméra je ne suis pas sûr que la position soit toujours la même, alors...



Cordialement,

Claude

[gun4045]

Salut



Merci pour ta réponse

J'utilise un howie glater en 2 pouce qui est vraiment très bien ajusté

je sais que les mak sont régler a l'usine, mais si le petit chinois était pas de bonne ou est sorti le dimanche, j'ai peut être un mak du lundi lol



Mais il y a quand même un souci non, c'est pas normal de ne pas être aligné

Avec le holographique sur un mur blanc l'ombre du secondaire est vraiment décalé

cela devrais être aligné ?



ou alors au montage du mak le support du primaire sur le tube est mal positionné

en tout cas cela ne me plais pas du tout

quand je regarde le réflexion du secondaire on vois que le point est vraiment pas au centre



je vais attendre d'autre avis

de tout façon je ne touche a rien sans être sur de ce qui ne vas pas



a+



Nico

[gun4045]

J'ai fait des recherche cette après-midi

je dois dire que je ne pas trouver de cas similaire au mien



j'ai juste trouver une procédure de collimation



il dise de vérifier l'alignement



voila la procédure



http://www.company7.com/library/orion/Inst_makcasscollim.pdf

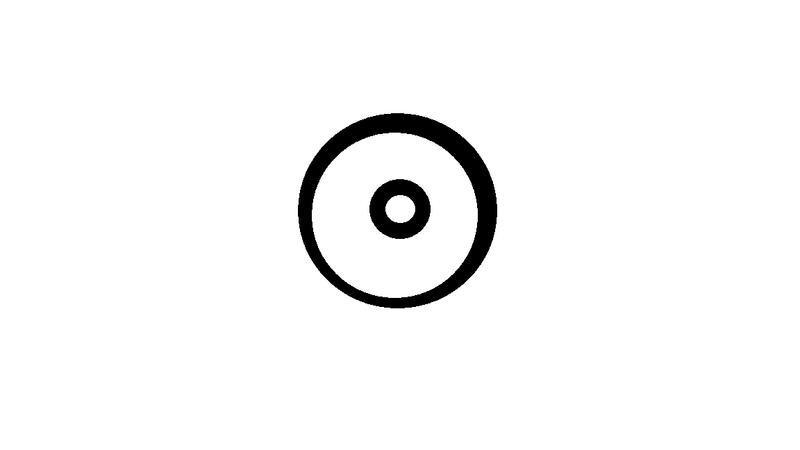

voila ce que moi je vois dans le mak





il y a un truc qui part en sucette



a+



Nico

[wilexpel]

Re-Salut : Tu n'aurais pas quelques petites images pour que l'on comprenne mieux le problème. Oui en effet, ce qui est indiqué dans le PDF semble expliquer qu'il s'agit d'un problème de collimaton. As-tu réalisé un test sur le disque d'Airy, tu serais fixé !

[gun4045]

Salut



je suis occupé a faire le collimation

je verrais si il y a une amélioration



je suis a un stade de la collimation ou c'est vraiment des ajustement très très petit



merci wil pour ton aide



a+



Nico
