Collimateur générique pour telescope et lunette

[olivdeso]

Il y a 3 heures, Patcubitus a dit :



Ce que je ne comprend pas, c'est cette différence de 5 bons cm entre le lazer et le Reego. Cela ne m'empêche pas d'observer, mais j'ai un début de coma sur les étoiles qui sortent du centre de l'oculaire de mon 24 mm/82°. Et cela aussi bien avec le lazer que le Reego, alors que je n'ai pas une collimation identique avec l'un et l'autre



Rien de grave : Cette différence est due uniquement à la position en hauteur du secondaire. Ton secondaire n'est pas placé en face du porte oculaire. Il faut que tu l'ajuste en hauteur jusqu'à ce que les 2 instruments de collimation donnent la même chose. Une fois trouvé c'est tout bon.



Coma : rien à voir avec la collimation sur l'axe, c'est uniquement la coma de l'instrument, voir l'astigmatisme du à la courbure de champ.  Avec un oculaire grand champ on a forcément de la coma sur un Newton sans correcteur de coma. On s'y habitue ou pas...

[Patcubitus]

Bonjour Gagarine et Olivdeso,



Merci pour vos remarques. Car comme j'ai repéré le milieu du miroir, et fais une pige pour le centrer. Que normalement le centre du  miroir secondaire est  pile en face du centre du PO.Vérifier l'axe horizontal. Je pensais que c'était bon.

Eh ben non!



Bonne journée.

Patrice



[Saint-Jey]

Dites moi Messieurs, ce système magnifique est il utilisable sur un schmidt Cassegrain ?

[Patcubitus]

Sur le collimateur, il y a 2 interrupteurs. un ou c'est noté Newton, et l'autre ou c'est noté Refractor.

Dans la description, je n'ai pas vu qu'il parlait de Schmidt Cassegrain! Maintenant, je n'en sais pas plus. C'est peut être faisable. Il faut attendre de spécialiste, en Schimdt Cassegrain.

[Quercus]

Bon alors ça y est j'ai eu le miens en version 2" qui rentre parfaitement ce coup ci. Je me suis donc empressé de collimater mon RC avec. Et bien vous savez quoi c'est génial. Après avoir compris que mon primaire était un peu aux fraises, j'ai pu réaliser la collimation en peu de temps. Pour la première fois tout coïncide. L'oeillet du secondaire est pile au centre, tous les cercles semblent concentriques et même le retour laser se fait sur lui même pile au centre en plus 😮. Un vrai régal. Cet outil est vraiment bien foutu et simplifie les choses.

Moi je dis bravo Carlo.

Tout à l'heure je me vérifie mon newton et vais mettre à la benne mon cheschire 😉.

[MobY]

Salut,



Je crois que j'ai fait mes meilleures prises depuis que j'ai cette petite merveille.

Mon adaptateur 2" > 1,25" était vraiment a chi**r...et si on rajoute le cheschire en 1,25" en plus ....c'est mort... c'est à l'Ouest!!!



Merci Carlo !!















MobY





Modifié 30 avril 2018 par MobY

[manudu74]

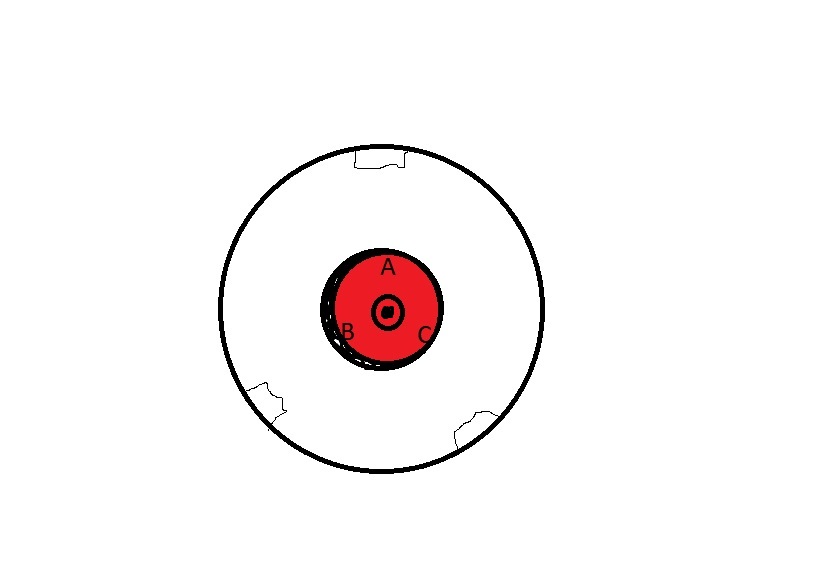

Moi une fois fait avec le cheshire je mets celui de carlo et j'obtiens ça:



Je sais pas si c'est normal????



[Quercus]

Il y a 9 heures, manudu74 a dit :

Moi une fois fait avec le cheshire je mets celui de carlo et j'obtiens ça:



Je sais pas si c'est normal????



C'est un newton? Si oui je pense que c'est tout simplement l'offset du secondaire qui se remarque plus avec son système 😏

[patdut]

+1

[Quercus]

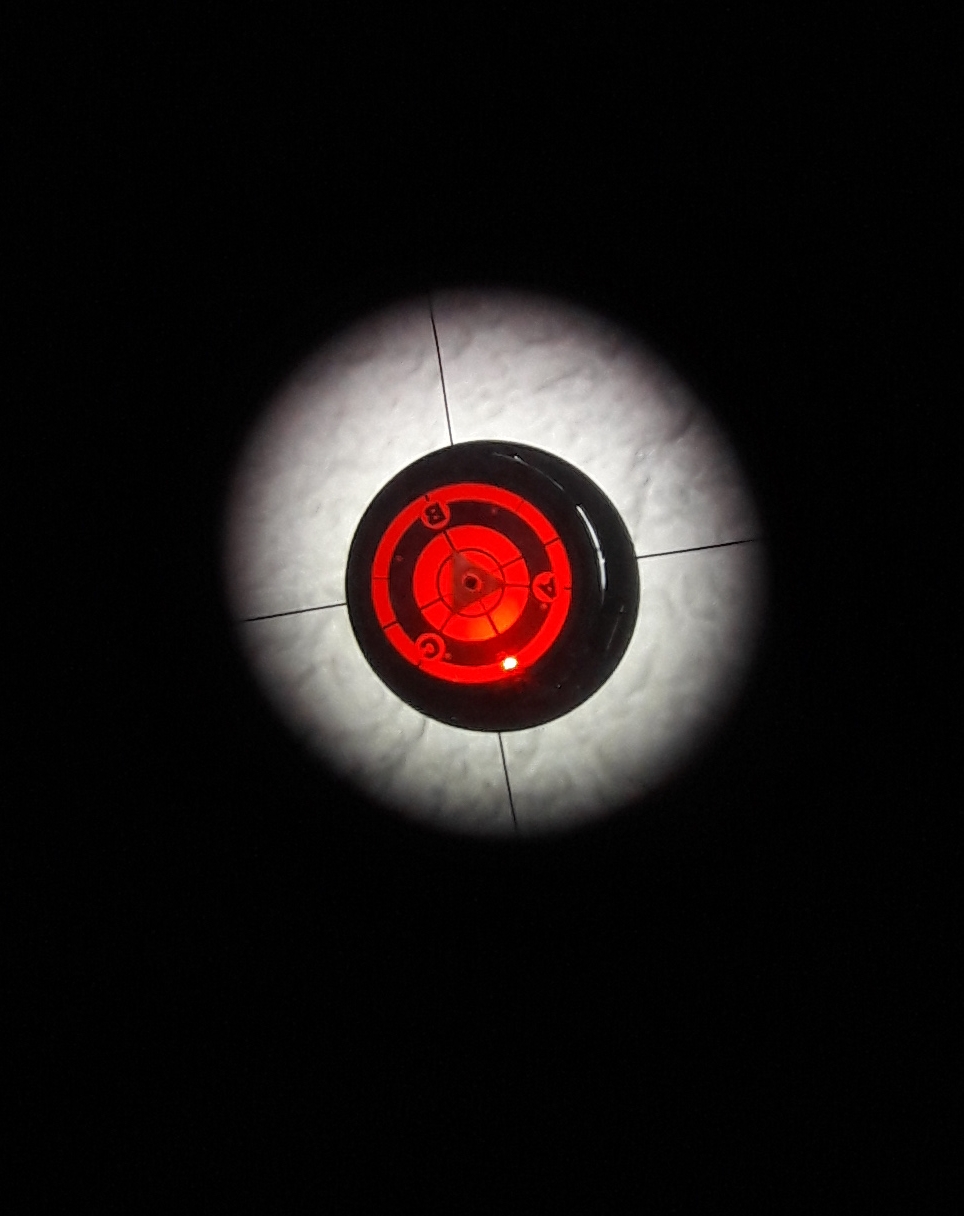

Tiens voici le résultat sur mon 200/800. Offset encore plus prononcé comme tu peut le voir.

Bon J'ai pris la photo comme J'ai pu avec mon tel 😒

[manudu74]

" Patdut, Quersus"



Merci à tous les deux

J'ai posé aussi la question à Carlo et effectivement il m'a confirmé aussi.

Il est vraiment très réactif et répond vraiment vite.

[Saint-Jey]

Il y a 4 heures, manudu74 a dit :

" Patdut, Quersus"



Merci à tous les deux

J'ai posé aussi la question à Carlo et effectivement il m'a confirmé aussi.

Il est vraiment très réactif et répond vraiment vite.

tu ne lui aurais pas demander si c'est compatible avec un schmidt cassegrain par hasard ?

[Quercus]

Il y a 4 heures, manudu74 a dit :

Quersus

QuerCus prononcé querkus 😉.

[manudu74]

il y a 35 minutes, Saint-Jey a dit :

tu ne lui aurais pas demander si c'est compatible avec un schmidt cassegrain par hasard ?

non désolé, mais je peux si tu veux

Bon j'ai fait la demande, il répond vite en général

Modifié 1 mai 2018 par manudu74

[manudu74]

il y a 23 minutes, Quercus a dit :

QuerCus prononcé querkus 😉.

Oups désolé de mon erreur

[manudu74]

Concernant les SC voici sa réponse:

Beaucoup me demandent Emmanuel mais je ne peux pas répondre.
Je n'ai jamais possédé ou regardé à travers un sc et je ne sais pas si le collimateur fonctionne également là-bas .. :-(

[Quercus]

De quoi se rapprocherai le plus la formule optique d'un sct entre le newton, le RC et la lulu?

[apollo04]

Essaye le collimateur avec ton SC....

Eventuellement tu le décollimates un peu et tu vois ce que ça donne.....

[Astrowl]

Normalement ça doit pouvoir le faire, il faut se focaliser sur la concentricité du primaire et de l'image du collimateur. Je l'ai fait sur mon Gregory, sans l'avoir encore testé sur le ciel, mais comme le secondaire est concave le reflet du collimateur est petit, alors qu'avec le schmidt cassegrain qui a un secondaire convexe, l'image du collimateur doit être agrandie et ça doit être plus simple. Par contre si le primaire est tilté ça ne se verra pas, mais comme il n'est pas collimatable sur les SC...

[patdut]

Reçu aujourd'hui et testé dans la foulée sur deux lulus,:



- une 80mm avec des capacités de réglage limitées. Elle était décolimatée. Quelques petits tours de clé halen et hop tout est presque bon.

- une 111, parfaitement collimatée donc pas touche.

- un newton 200/800 légèrement décollimaté (dixit Carlo collimateur) j'ai réglé le secondaire puis le primaire. Opération répétée 3 fois en intercalant à chaque fois le laser. A la troisième itération tout était correctement aligné avec l'offset du 200/800 bien visible.



Cet outil est une pure merveille.



Modifié 2 mai 2018 par patdut

[Saint-Jey]

Le 01/05/2018 à 17:29, manudu74 a dit :

Concernant les SC voici sa réponse:

Beaucoup me demandent Emmanuel mais je ne peux pas répondre.
Je n'ai jamais possédé ou regardé à travers un sc et je ne sais pas si le collimateur fonctionne également là-bas .. :-(

Merci pour le retour, je suis le post au cas où quelqu'un tente l'expérience !

[Patcubitus]

Le ‎23‎/‎04‎/‎2018 à 01:09, olivdeso a dit :



Rien de grave : Cette différence est due uniquement à la position en hauteur du secondaire. Ton secondaire n'est pas placé en face du porte oculaire. Il faut que tu l'ajuste en hauteur jusqu'à ce que les 2 instruments de collimation donnent la même chose. Une fois trouvé c'est tout bon.



Un grand merci pour ton commentaire qui m'a été très précieux, ainsi que les conseils de Gagarine.



J'ai revu complètement le réglage de mon miroir secondaire. Après plusieurs essais de réglage, et de prise de tête parfois, il est enfin TOP. Le lazer et le Reego donnent la même chose, a un tout petit petit poil près. Et mes observations d'hier soir confirment largement la bonne collimation de mon Dobson



Grand merci également a Carlo, qui voyant ma demande de renseignements ici même, m'a recontacté par mail . Chapeau bas Mr Carlo



Bon cieux

Patrice

[Moot]

Le 01/05/2018 à 17:33, Quercus a dit :

De quoi se rapprocherai le plus la formule optique d'un sct entre le newton, le RC et la lulu?

Du RC, puisque c'est une formule Cassegrain. Si le réglage existait, le collimateur pourrait t'aider à ajuster en plus la perpendicularité de la lame par rapport à l'axe optique, mais la mécanique donne rarement cette possibilité.

[2rosesvince]

Bonjour à tous,

Juste pour témoigner que l'outil est vraiment simple à utiliser et très efficace.

J'ai collimaté ma lunette solaire de fabrication perso (doublet Istar 150/1500) en 2min (à affiner sans doute sur une étoile pour vérifier)

Pareil pour mon Newton Cassegrain (comme un Ritchey-Chrétien).

Carlo Rigo est sympa et répond très vite, la communication en Italien ne pose pas de problème (merci la technologie quand même!)

Bref je recommande ce petit gadget (pas cher en plus!)

[ch_porchet]

bonjour

j'ai "voulu"essayer de contrôler ma lunette TS80 ,car je trouve que l'autre soir je suis pas arrivé à faire super net un amas.

Enfin ,,,,, donc ma question, comment il faut faire la collimation sur sur une lunette ?

pour utiliser se super collimatteur ,il faut mettre le bouchon devant ?

Car si je fais sa j'ai vraiment pas l'image des petits point aligné en forme de croix !

Et si il faut régler comment on fais ,sa se règle devant la lunette (donc il faut enlever le par buée) ou c'est a l'arrière ,et oui c'est ma première lunette j'ai que régler mes newtons avant !

merci



[patdut]

Plusieurs possibilités, soit l'objectif est "collimatable" et il faut évidemment enlever le pare buée pour accéder aux vis de réglages. Quelqu'un avait parlé de la manière de procéder dans un post de ce fil de discussion. Car toutes les vis ne sont pas bonnes à manipuler.

Après il y a la possibilité d'aligner son PO si celui-ci dispose de vis de fixation/réglage.

Le collimateur s'utilise avec le bouchon installé. Si les points ne sont pas alignés c'est effectivement qu'il peut y avoir un souci.

Bizarre car sauf accident, en général les lulus se décollimatent rarement.



[ch_porchet]

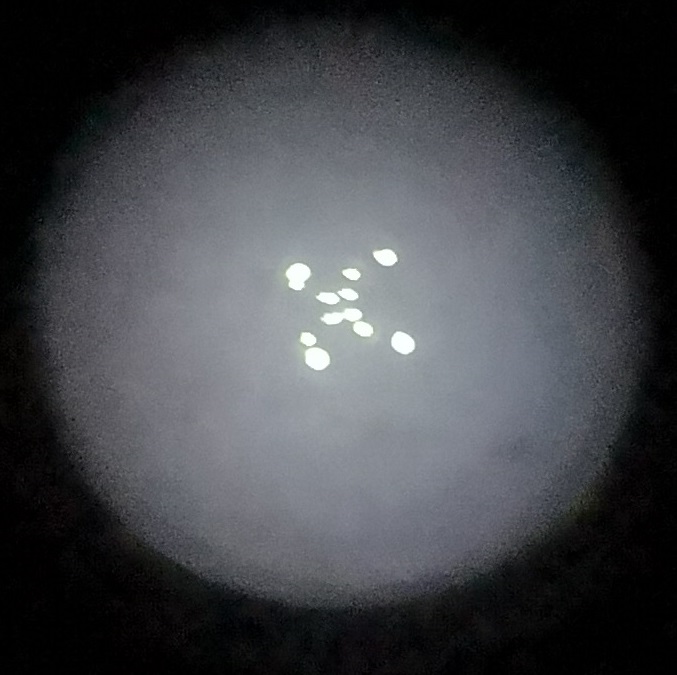

alors voila se que cela donne







Photo prise avec mon natel ,j'ai fais se que j'ai pu......



il y a pas de vis réglages devant la lunette , j'ai bien des vis mais je pense que c'est pour tenir les lentilles

et derrière ,j'ai bien des vis ,mais alors je sais pas a quoi elle servent ?

Y a bien deux petite imbus noire ......

Modifié 24 mai 2018 par ch_porchet

[ch_porchet]

Comment on peut collimater une lunette qui a visiblement pas de vis de réglage ?

[jctfrance]

J'ai une lunette 80/480 TS qui n'est pas collimatable: pas de vis de réglage devant l'objectif; j'ai donc acheté un correcteur de tilt que j'ai placé AVANT le porte-oculaire et j'ai peaufiné la collimation avec les vis du tilt

l'avantage de cette lunette est que le porte-oculaire est relié au corps de la lunette en la vissant et que TS a un correcteur de même diamètre.

à voir avec la lunette que tu possèdes

Modifié 25 mai 2018 par jctfrance

[Astrowl]

il y a 33 minutes, jctfrance a dit :

j'ai donc acheté un correcteur de tilt que j'ai placé AVANT

Salut, est ce que tu aurais le lien de ce correcteur de tilt ?



Merci
