myFocuser Pro : moteur qui chauffe

[huguesmaillet]

Je viens de terminer le montage de 2 focuser à partir du projet myFocuser Pro. Je finalise un boitier pour impression 3D mais je me pose une question au sujet des moteurs qui chauffent beaucoup. J ai pourtant annulé l option d alimentation permanente des moteurs me semble t il... avez vous eu le meme soucis dans un projet similaire ? Merci

[Cedric02700]

il y a 3 minutes, huguesmaillet a dit :

Je viens de terminer le montage de 2 focuser à partir du projet myFocuser Pro. Je finalise un boitier pour impression 3D mais je me pose une question au sujet des moteurs qui chauffent beaucoup. J ai pourtant annulé l option d alimentation permanente des moteurs me semble t il... avez vous eu le meme soucis dans un projet similaire ? Merci

Bonsoir. As tu régler le petit potentiomètre sur le driver pour l’adapter à l’intensité nominale de to moteur? Quel driver utilise tu?

[huguesmaillet]

Le driver c est un drv8825. J ai réglé l intensité de façon "manuelle" en tournant le potentiometre pour que le moteur se mette en action

[gehelem]

Avec quelle tension alimentes-tu le montage ?

[Cedric02700]

Si il chauffe, il faut revenir un peu en arrière. C’est quoi comme moteur?

[huguesmaillet]

Pour gilles : 12v, pour cedric nema 17h13 0404 pg27 mais j ai essayé aussi avec un nema 17h15 0404 idem

[Cedric02700]

Il chauffe fort le moteur? Il n’est pas anormal qu’un moteur pas à pas chauffe un peu en fonctionnement normal. Je te demande ça car ton moteur a une tension nominale de 12v, comme tu l’alimente en 12V, il n’y a pas de risque, même en cas de mauvais réglage du VRef.

Au sujet de la coupure de l’alimentation quand le moteur ne tourne pas, cela ne fonctionne qu’en mode « pas entier ». Quel réglage de micros pas as tu choisis?

Modifié 21 mars 2018 par Cedric02700

[huguesmaillet]

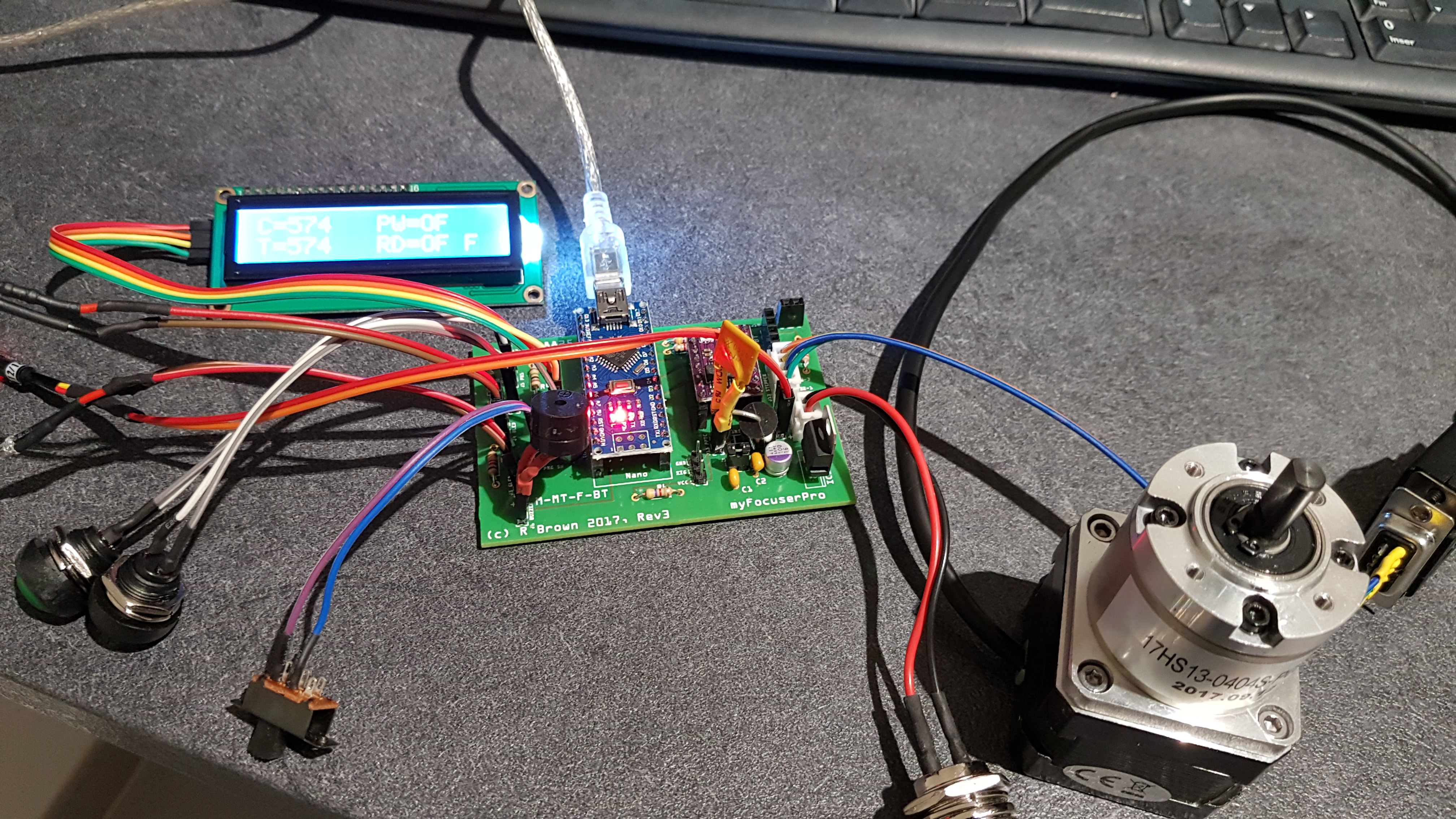

Merci de l aide : il est réglé en pas entier (cf affichage sur la photo) et oui je trouve qu il est fort chaud au bout d un petit moment....

[armelk]

Bonjour,

si ton moteur chauffe beaucoup, c'est sans doute que le "Coil Power" est coché.

Personnellement, je ne le coche jamais.



Amicalement.

Armel



[huguesmaillet]

Merci Armel, je viens de reverifier, je suis bien en full step et coil power désactivé....

[Cedric02700]

Il y a 2 heures, huguesmaillet a dit :

Merci Armel, je viens de reverifier, je suis bien en full step et coil power désactivé....

Je n’ai pas l’ecran LCD sur le miens. Je suppose que c’est l’indication F. Pourrais tu poster des photos assez net de ta carte recto/verso?

[huguesmaillet]

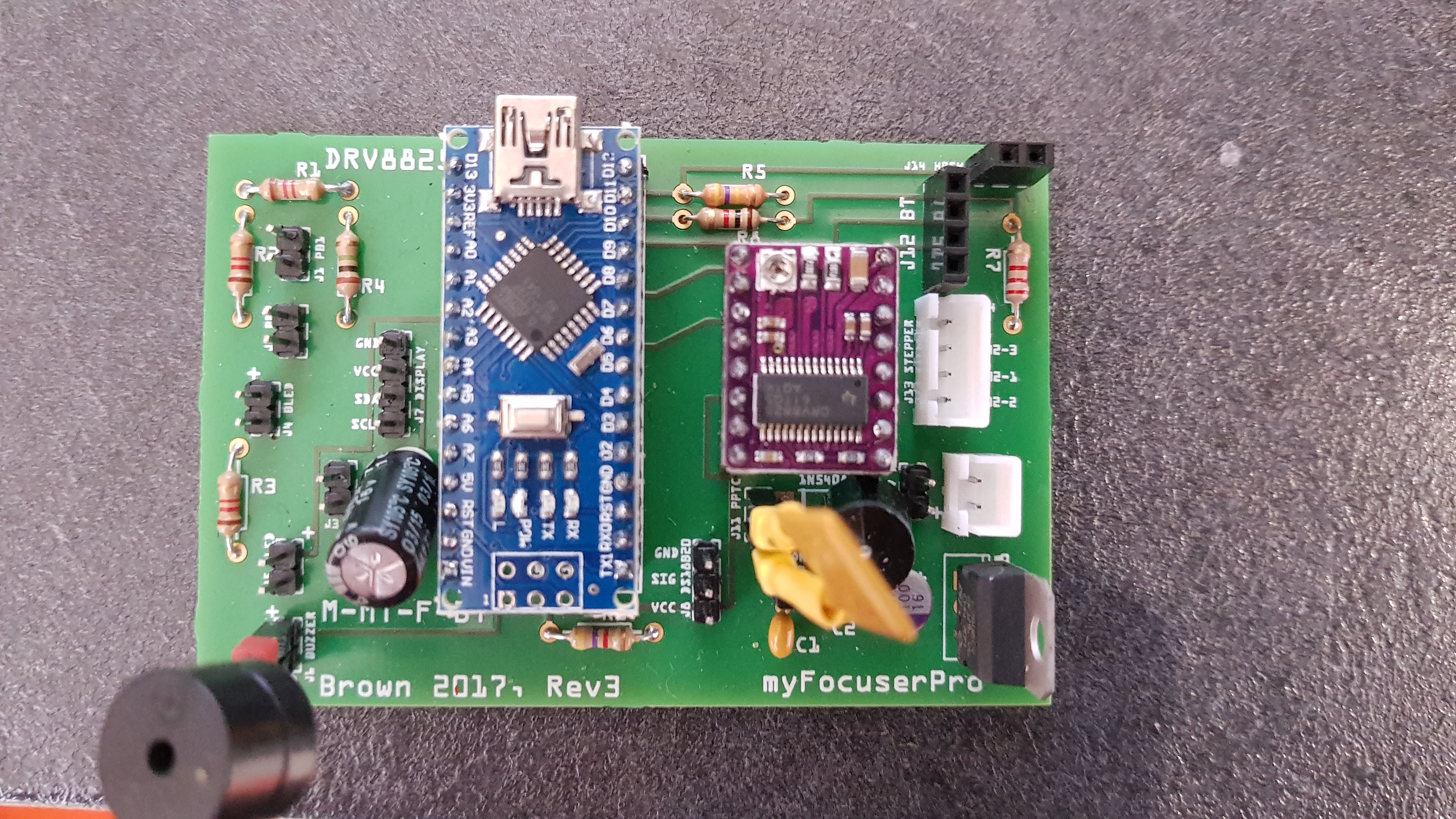

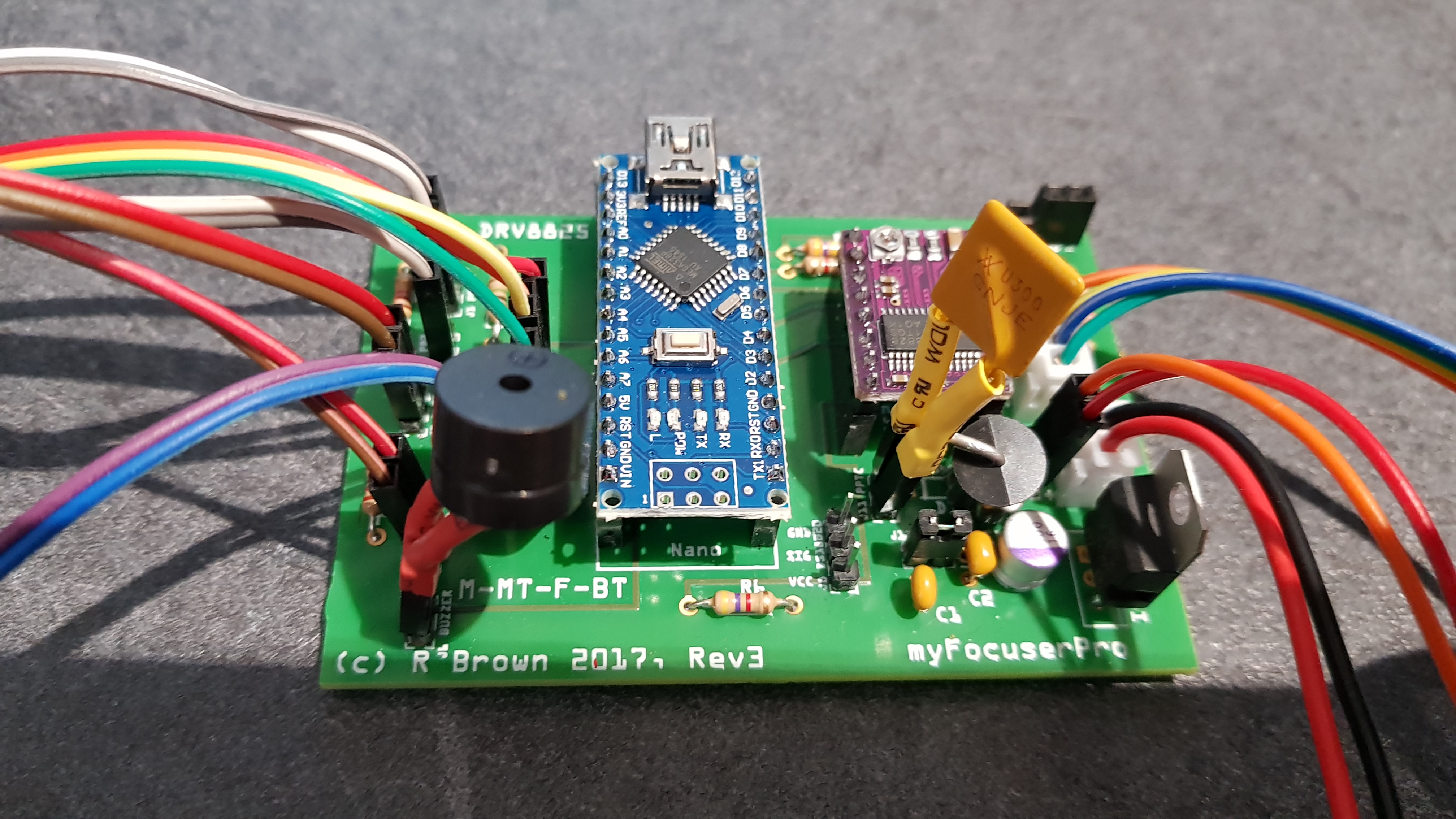

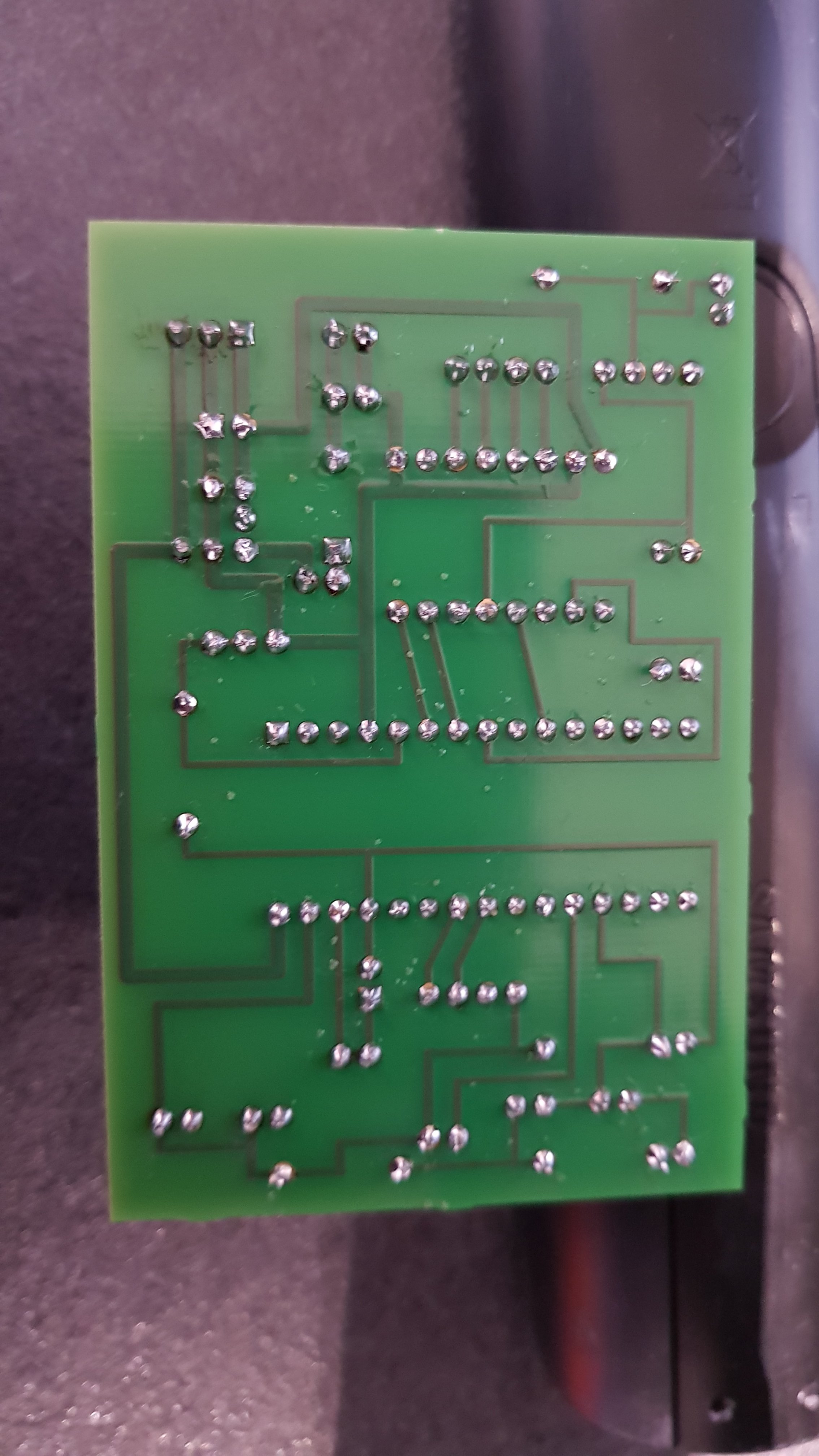

Bien sûr :

[morbli]

Il y a 6 heures, huguesmaillet a dit :

Merci Armel, je viens de reverifier, je suis bien en full step et coil power désactivé....

pareil chez moi avec la même config (NEMA17PG27 + DRV8825), le moteur chauffe aussi.

A creuser mais je pense que l'instruction "Coil power" n'est pas prise en compte par le firmware.

Dans une version précédente du FW, le moteur ne chauffait pas.



le pb n'est pas tant que le moteur chauffe, après tout il est fait pour ça, c'est surtout que cette consommation inutile réduit l'autonomie en nomade.

Modifié 22 mars 2018 par morbli

[huguesmaillet]

L erreur serai donc dans le code ? Je vais y jeter un oeil cet aprem....

Modifié 22 mars 2018 par huguesmaillet

[Cedric02700]

Quelle version du driver utilisez vous? J'ai la version :"Focuserv172_DRV8825_HW203.ino" et tout vas bien. Je suppose que vous utilisez la full.

[huguesmaillet]

C est la 1.72 j ai juste le BT désactivé pour le moment

[Cedric02700]

Erreur de ma part c'est un 1.70 que j'ai. Je jette un œil sur 1.72. C'est bien ce firmware la: Focuserv172_DRV8825_HW203_IR?



[Cedric02700]

Il semble y avoir une erreur dans la version 1.72. La fonction pour couper l'alimentation du moteur est bien cree (disableoutput), mais elle n'est jamais utilisée... je continu a chercher.

[huguesmaillet]

C est la.version Focuserv172_DRV8825_HW203

[Cedric02700]

Mince, je viens de modifier la Focuserv172_DRV8825_HW203_IR .  Je recommence avec la bonne.



[Cedric02700]

J'ai rajouté cette partie dans le Loop (ligne 1958 à 1962)



if ( myfocuser.coilPwr == false )
    {
      boardstate = OUTPUTDISABLED;
      disableoutput();      // release the stepper coils to save power
    }

Voici un liens vers le firmware modifié: https://www.sfrcloud.sfr.fr/web/app/share/invite/zor4LET8zj



Edit: merci pour les photos c’était pour vérifier que le D8 de l’Arduino était bien relié au enable du DRV8825.

Modifié 22 mars 2018 par Cedric02700

[huguesmaillet]

Merci beaucoup... c est tres gentil d avoir cherché et trouvé... pour info j avais trouvé la version 1.71 et là pas de probleme de chauffe... je test çà et posterai le résultat...

[Cedric02700]

De rien! Pour info comment as tu trouvé une version antérieur du code? Tu l'avais déjà ou ...?

Modifié 22 mars 2018 par Cedric02700

[huguesmaillet]

Non je ne l avais pas mais dans le dossier avec la 1.72 il y a la 1.71

Modifié 22 mars 2018 par huguesmaillet

[huguesmaillet]

Merci de votre aide, tout fonctionne parfaitement... il ne me.reste plus qu a imprimer ma patte de fixation pour mettre le moteur sur ma lunette.....

[Cedric02700]

Cool! Avec la 1.71 ou la 1.72?

[morbli]

j'ai remis la 1.71 et plus de problème de chauffe

[huguesmaillet]

Plus de soucis avec la 1.72 modifiée par cedric...

[huguesmaillet]

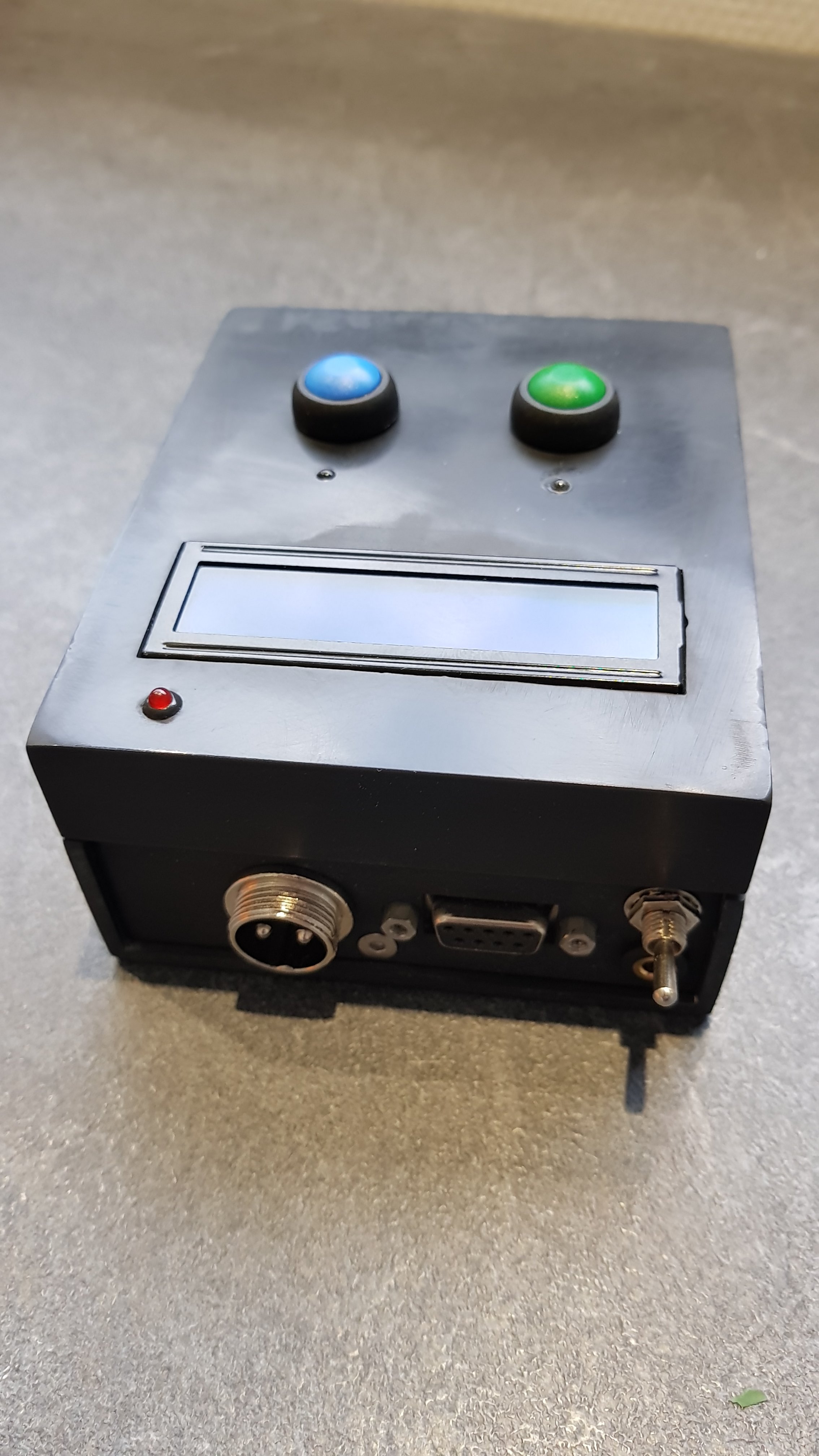

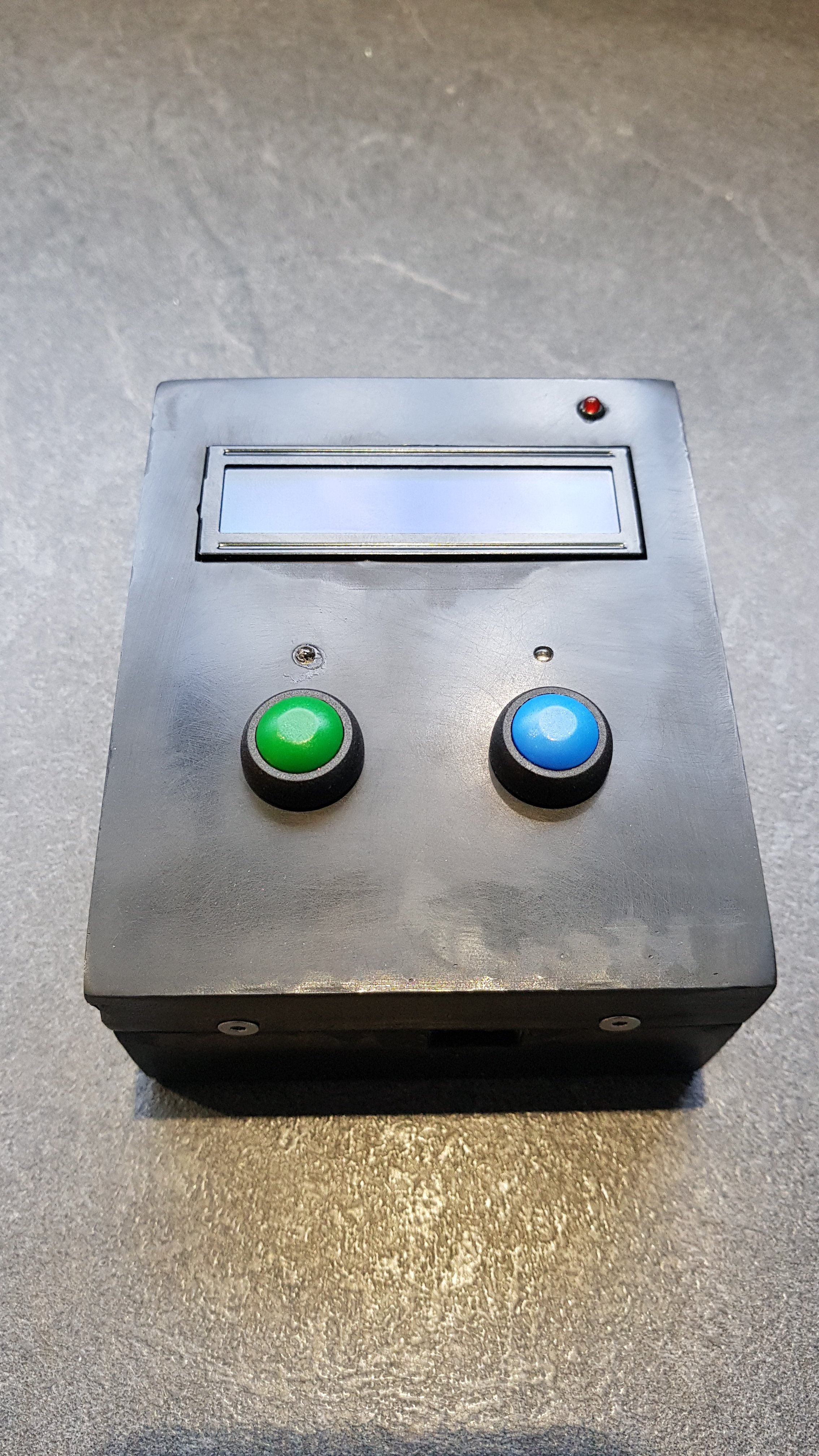

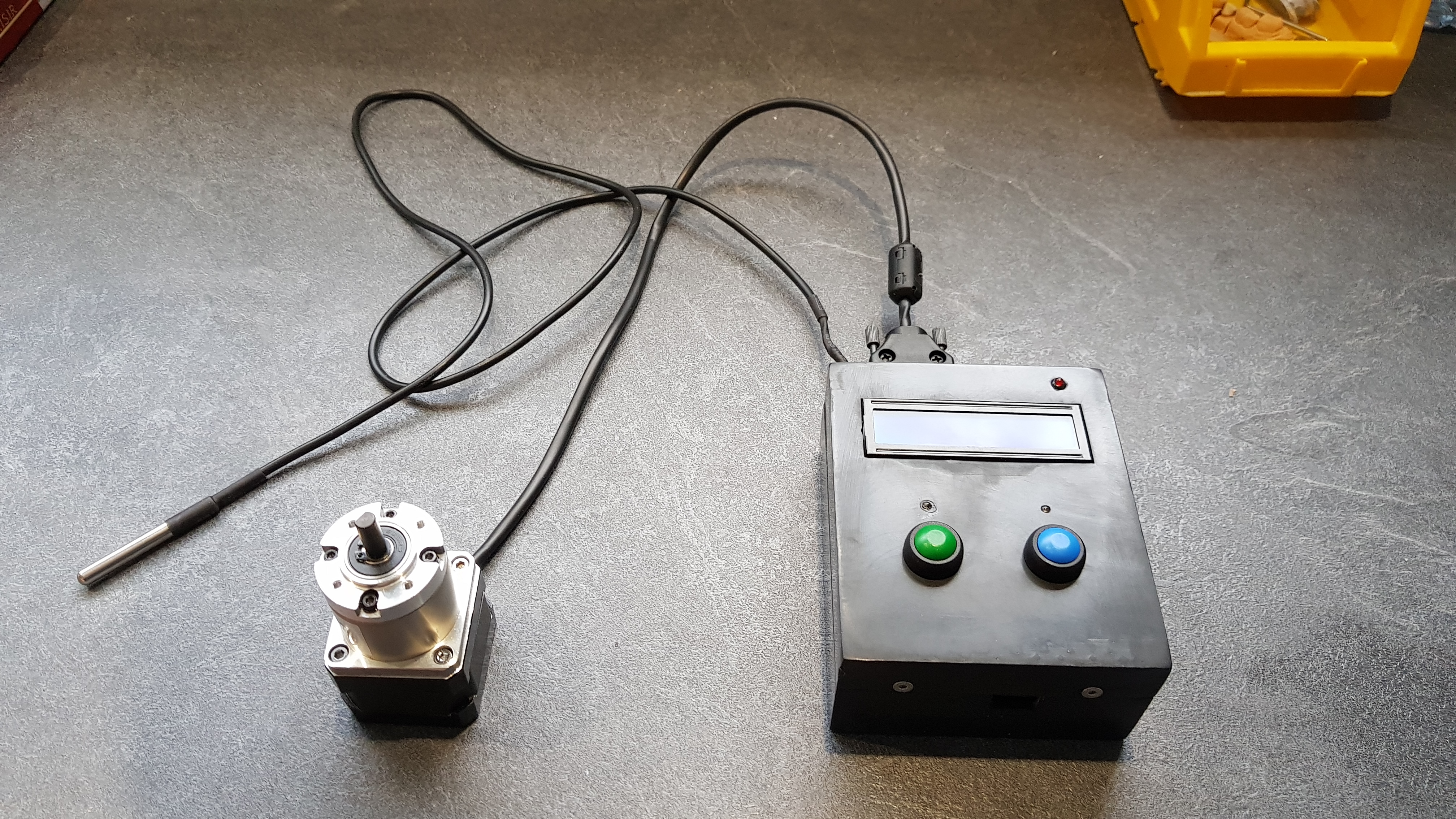

Boitier imprimé, dernières  soudures et focuser terminé et opérationnel... ( sauf sonde de temperature qui ne semble pas fonctionner... on verra plus tard...).... merci à tous de votre aide...

[Cedric02700]

Beau travail c'est très propre! Le réducteur du moteur apporte-t-il beaucoup de jeu?
