EQ 3.2 motorisé + pilotage ordinateur

[Hawks]

Bonjour,



Petite question d'ont je ne trouve pas vraiment de réponse. J'ai actuellement une monture EQ3.2 motorisé double axe et j'aimerai pouvoir controlé la motosation depuis un ordinateur, es possible ? et avoir quoi le faire ?

Merci

[gehelem]

Salut,

Ta motorisation ne permettra sans doute pas le goto (moteurs trop lents), mais tu peux tout de même monter une AstroEQ ou une OneStep si tu bricoles :



Et "A priori" en tout fait tu as ça :
https://www.astronome.fr/produit-meda778-kit-go-to-pour-monture-eq3-2-skywatcher-perl-celestron-Prix-399-euro-id-760.html



[Hawks]

Ouaip je me doutais que les moteurs allaient poser problèmes. ils sont très lent. Je suis pas doué en electronique, j'apprends mais c'est compliqué c'est pas vraiment le Goto qui m'intèresse mais plus le fait de pouvoir avoir une preview sur ordinateur de l'apn sur le télescope et pouvoir le diriger sans passer par la télécommande (Les moteurs sont pas adaptés). J'ai pas vraiment envie de faire un investissement en plus sur ma monture actuelle sachant que j'attends pour avoir une monture qui va pourvoir supporter télescope, autoguidage et tout le reste.



[gehelem]

Poste une photo de ton boitier de commande, tu dois pouvoir l'adapter pour faire du st4 et un tout petit peu de lx200

[Hawks]

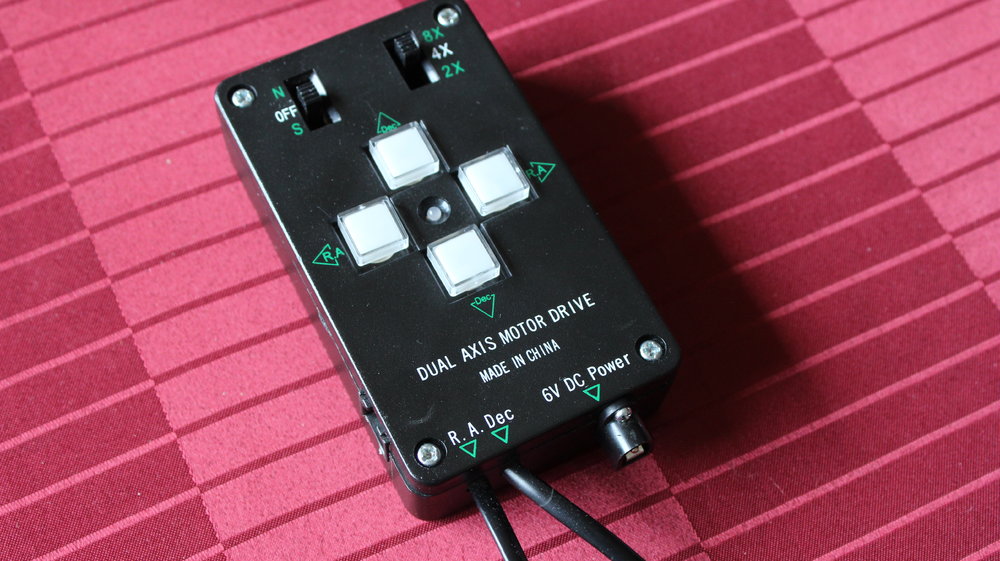

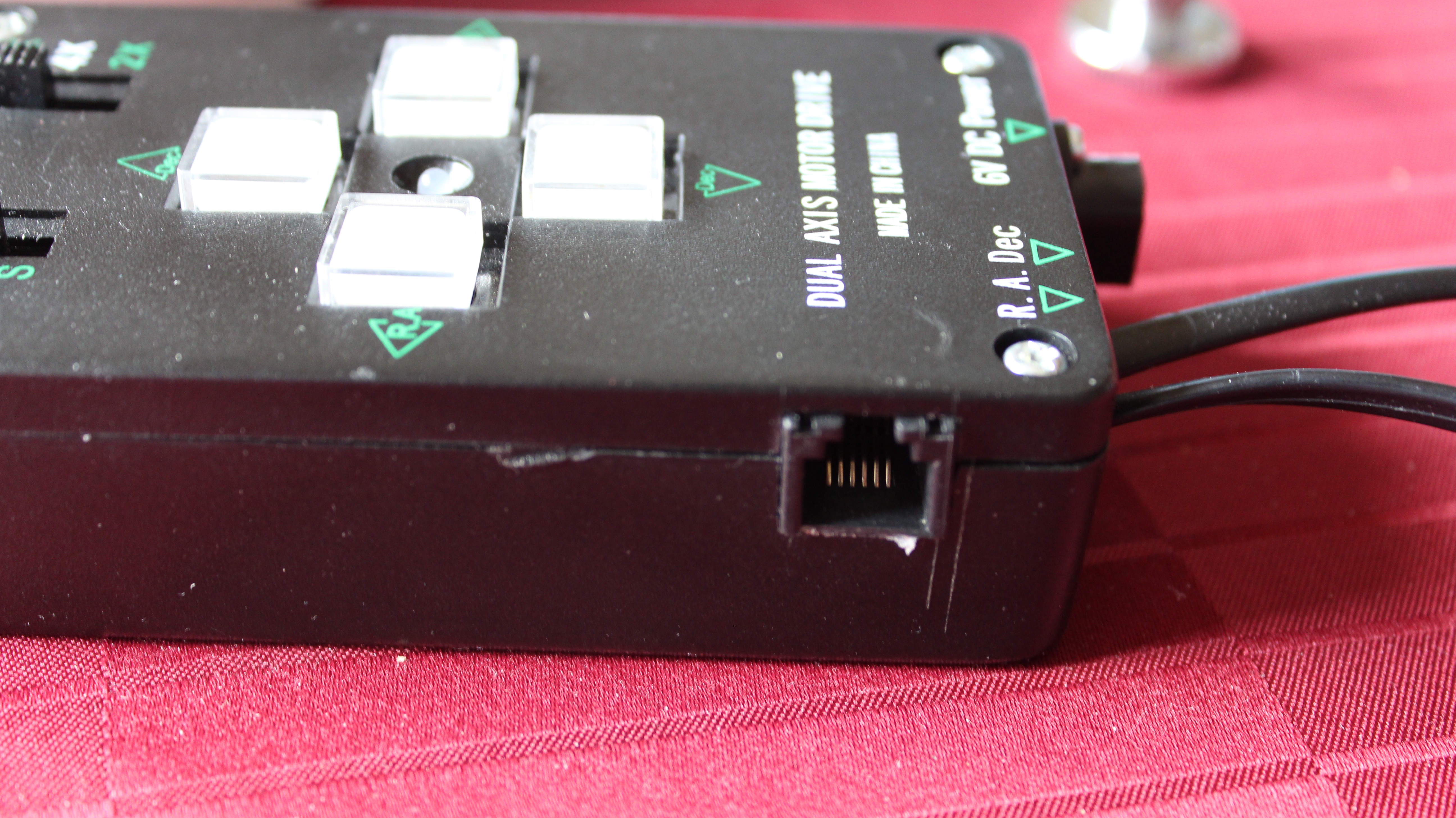

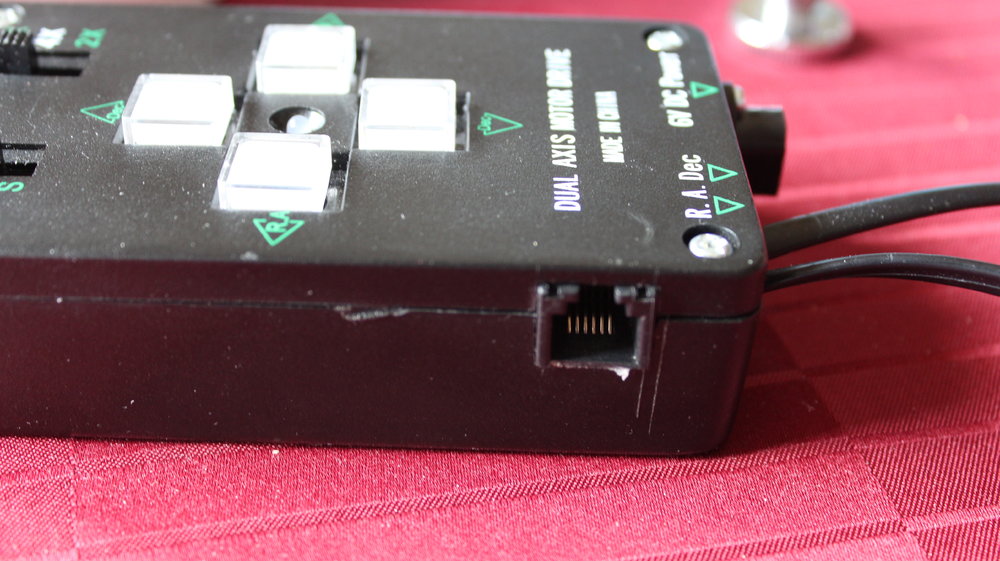

oui il y a le port st4 déjà dessus, je t'envoie un photo dans quelques minutes

[Hawks]

[gehelem]

Regarde ce truc :

https://github.com/kevinferrare/arduino-st4



Ca te parait à ta portée ?

[Hawks]

Le montage à l'air simple, le shéma est a ma porté Juste à commander l'arduino et les petits composant. Après je regarderai ça en détails plus tard. Mais est-il possible de faire le montage sans bidouiller les fils du moteur directement et celui de la commande, en branche directement les cables ou mettre un truc pour éviter de les toucher et pas avoir de soucis par la suite?

[Hawks]

nan j'ai rien dis, il faut pas celui de la commande, juste prendr un cable spécifique. Autant pour moi j'ai lu le montage à l'envers.

Faut faire partir un calbe rj du port st4 qui est branché sur le TLP et ensuite sur le arduino, donc pas besoin de toucher au fil existant.

[gehelem]

T'as tout bon.

Attends de voir aussi si d'autres avis arrivent, je n'ai pas la science infuse

[Hawks]

Ouaip mais déjà ça me plaît, un peu de bricolage et ça coute pas cher je vais commande les pièce je donnerai des news de l'avancement, merci



[Hawks]

Par contre je n'ai pas de fer à souder, y'a t'il une autre manière pour faire tenir tout ça xD J'ai l'idée du scotch mais la je vais me faire insulter.

[gehelem]

Cherche "breadboard" sur ebay ou aute

[Hawks]

Merci je look ça

[Batbihirulau]

Bonjour Hawks,



Il me semblait bien reconnaitre cette raquette

Est ce que ce n'est pas un truc de ce genre dont tu aurais besoin?

https://www.maison-astronomie.com/adaptateurs-pour-cameras/2997-adaptateur-usbst4-zwo.html

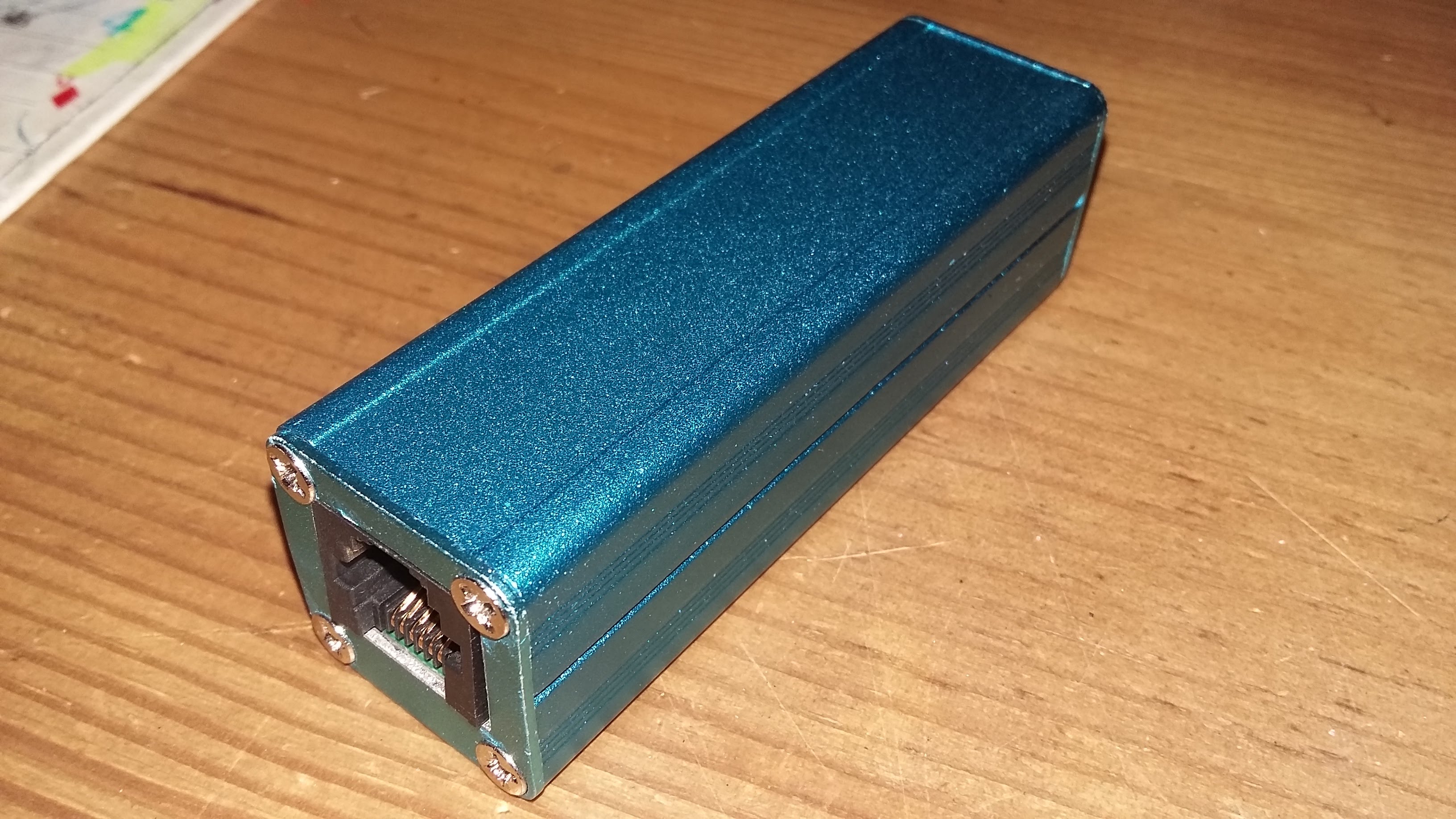

Perso, j'avais trouvé ça un peu cher au kilo, et je m'étais fait la même chose basé sur le lien que t'a donné Gehelem.

Fonctionne nickel, je m'en sers toujours sur EQ5.

La réalisation de Ferrare est basée sur un ersatz d'arduino nano, un truc chinois qui fonctionne pareil et qui coute 1.5€. La différence est le circuit d'interface USB. Pour que ce soit parfaitement plug&play, il a ré-écrit le driver et du coup c'est parfaitement compatible Ascom.

Excellent.



Il doit même me rester des PCB ...



Fred

[Hawks]

bonjour fred

J'ai remarqué quelque chose de simple, parfois ça revient 100x moins cher de faire soit même certain matos mon but actuellement c'est de pouvoir controler la monture depuis mon ordi, je vais mettre en place ce montage voir ce que ça donne et ensuite voir pour rajouter des trucs. Pour l'instant j'ai un peu de mal avec les circuits, comprendre les shémas ... donc j'y vais tranquille

[Batbihirulau]

Je vais rajouter juste 2 trucs:

Si tu veux, je pourrai te passer mon interface pour essayer, pas de souci.



Maintenant, pour aller un peu plus loin, et pour m'être posé les mêmes question:

Si le but est juste de faire bouger la monture via soft, ce type de module est largement suffisant

Si à terme tu veux faire de l'autoguidage, tout dépendra de l'imageur (de guidage) que tu utiliseras.

   Si tu optes pour la webcam, l'interface USB/S gardera tout son sens

   Si tu optes pour une cam bon marché et satisfaisante (comme moi) genre T7 chinoise (voir les post sur le forum), il faut savoir qu'elle dispose déjà d'un port ST4.

Donc pas besoin de l'interface.



Bonne soirée et n'hésite pas

Fred
