Mise en station d'une plateforme équatoriale. Help me

[Patcubitus]

Bonsoir,

ma demande est très simple: comment mettre une plateforme équatoriale en station? Et beaucoup plus précisément le "plateau" supérieur au démarrage, doit il être parallèle au plateau "inférieur"? Ou incliné vers l'est ou l'ouest?

Pour le secteur nord et le secteur sud, pas de problème, je sais dans quel sens ça se met



Question candide surement, mais je suis actuellement en train de fabriquer une plateforme équatoriale simple. Et je n'en ai jamais vu fonctionner!

Vos éclaircissements me feront gagner un temps fou!



Bon cieux a toutes et tous.

Patrice

[staffy]

Ce tutoriel devrait pouvoir apporter réponses à tes questions  : http://dobsonfactory.blogspot.fr/2013/11/mise-en-station-plateforme-equatoriale.html

[Patcubitus]

Merci Staffy, je vais regarder cela de près.

Patrice

[chris29]

Pour répondre à l’un des points  de ta question, la position de départ est d’avoir le plateau supérieur avec bord relevé côté ouest.

chris

[Patcubitus]

Ok Chris

C'est surtout cette info qui me manquait.

Je pense que d'ici 1 mois je pourrais l'essayer. Le temps de recevoir les pièces commandées sur amatruc



Bon cieux, même si c'est catastrophique chez nous Chris

Patrice

[chris29]

il y a 11 minutes, Patcubitus a dit :

Ok Chris



Bon cieux, même si c'est catastrophique chez nous Chris

Patrice

Diantre !!!!!! Que dis-tu là? Tu sais bien qu’il fait beau plusieurs fois par jour ici

[Patcubitus]

J'aimerais surtout qu'il fasse beau la nuit

Patrice

[regulus6621]

bonsoir,



petite question : quelle solution as tu prévu pour la motorisation ?

je suis en train de construire la chose enfin j'en suis juste au plateau supérieur et je me pose des questions sur la nécessité d'un motoréducteur ou pas ...

bons cieux

[jvaillant]

Bonjour Régulus,

Pour ma part, j'ai pris l'option de servo moteur en cascade (idée de Serge Vieillard http://www.astrosurf.com/magnitude78/telescopes/TelStrock/planche.html). N'ayant pas réussit à accoupler le deuxième étage sur le servo au complet, j'ai supprimé une roue (et vissé directement la 2ème roue sur le pignon de sortie) et et empilé 3 étages de réduction au final. Pour l'accouplement au galet j'ai pris l'option courroie crantée, ce qui me permet de débrayer facilement en relâchant la tension de la courroie. Pilotage par un arduino avec télécommande IR : je peux moduler la vitesse de la table sans avoir de fil dans lequel se prendre les pieds de nuit.

Le tout alimenté par un petit power bank (batterie de recharge USB que l'on trouve pour ~10€) qui tiens 4-5 nuits sans recharger.

Cela fonctionne parfaitement sur mon 400.

[rchau]

Bonjour,

Voici un lien qui te donnera une idée pour ta réalisation. Ici elle est sous un 300 mais elle fonctionne aussi parfaitement avec un 400 mm Skyvision ( cotes appropriées).  Bon courage .

http://tetesenlair.net/dossier_lien.php?id=17

[Patcubitus]

Le ‎05‎/‎04‎/‎2018 à 22:04, regulus6621 a dit :

bonsoir,



petite question : quelle solution as tu prévu pour la motorisation ?

je suis en train de construire la chose enfin j'en suis juste au plateau supérieur et je me pose des questions sur la nécessité d'un motoréducteur ou pas ...

bons cieux

 Bonjour  Regulus,

je prend comme modèle cette plateforme équatoriale: http://astronomanie.chez-alice.fr/plat.htm

J'ai demandé ici même si quelqu'un la connaissais. Et effectivement, plusieurs astrams l'on fabriqué, et elle fonctionne bien.

J'ai acheté un moteur, Orion  pour EQ 2 ou EQ 3, dans les petites annonces, ici même pour 40 euros.

Je compte la finir d'ici la fin du mois, dès que je recevrai les pièces commandées sur amabidule, qui mettent beaucoup de temps pour venir, mais sans frais de port!

J'ai fais les 2 plateaux, je vais les peindre ce week end surement.

Si tu veux de plus amples renseignements, n'hésite pas.

Comme c'est du bois de récup, et un moteur d'occase, elle me revient a 110 euros.



Bon cieux

Patrice

[regulus6621]

attendez, attendez,attendez..........



je n'en suis pas arrivé au stade patcubitus !

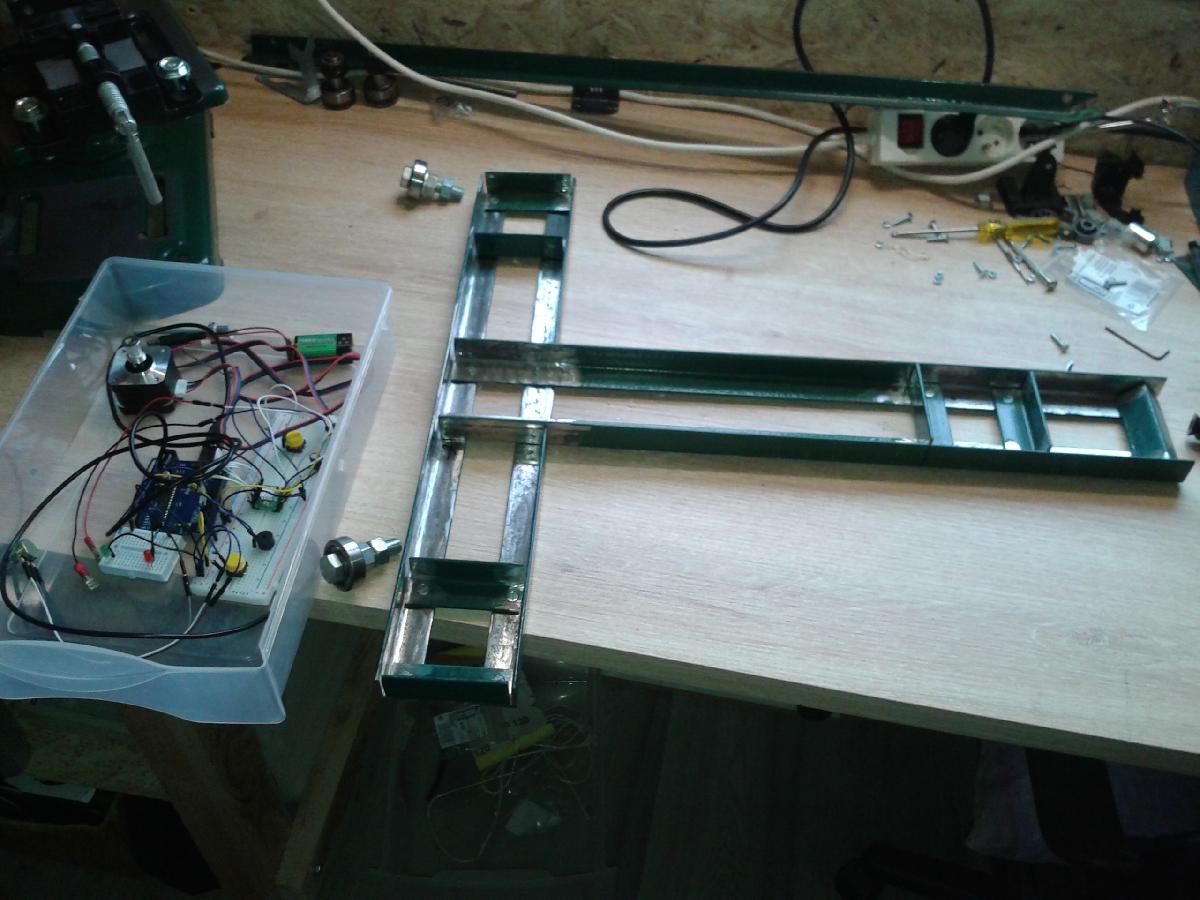

j'en suis la:



en fait elle est fabriquée à partir de jambes de force pour clôture et c'est pour un dob es

Modifié 6 avril 2018 par regulus6621

[Patcubitus]

Il y a 20 heures, rchau a dit :

Bonjour,

Voici un lien qui te donnera une idée pour ta réalisation. Ici elle est sous un 300 mais elle fonctionne aussi parfaitement avec un 400 mm Skyvision ( cotes appropriées).  Bon courage .

http://tetesenlair.net/dossier_lien.php?id=17

La on ne joue pas dans la même court  , c'est autre chose comme réalisation

Comme je ne connais rien a l'électronique, j'ai préféré tenter le coup avec la plus simple possible, pour essayer.

J'ai piqué la super idée de débrayage (entres autres)de la table Rémi Chauveau(tiens tiens! RCHAU) pour mettre sur la mienne.



Il y a 11 heures, regulus6621 a dit :

attendez, attendez,attendez..........



je n'en suis pas arrivé au stade patcubitus !



j'en suis la:



en fait elle est fabriquée à partir de jambes de force pour clôture et c'est pour un dob es

Je ne suis pas assez équipé pour travailler le fer. Et je connais rien a l'électronique (comme mentionné plus haut)

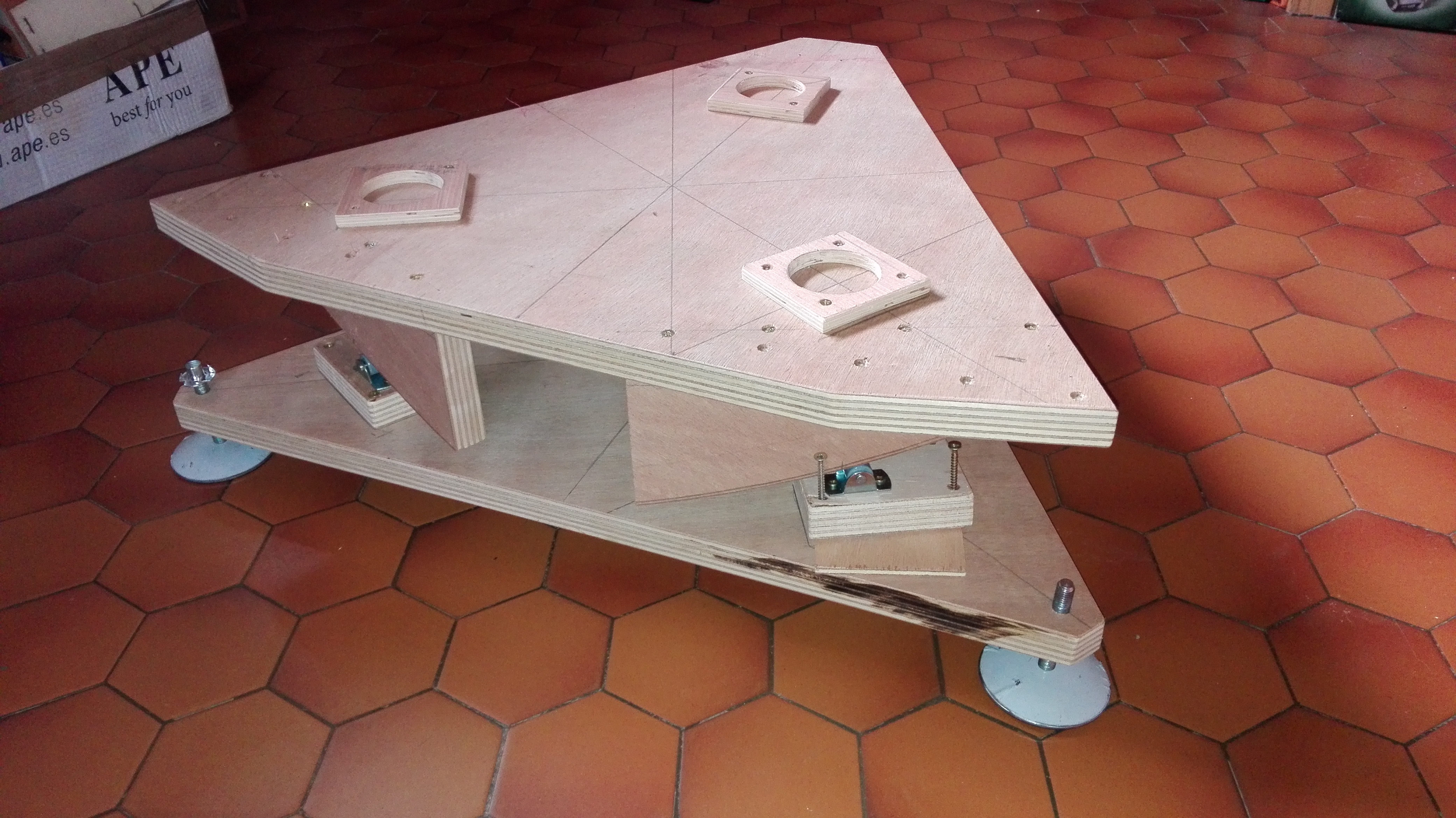

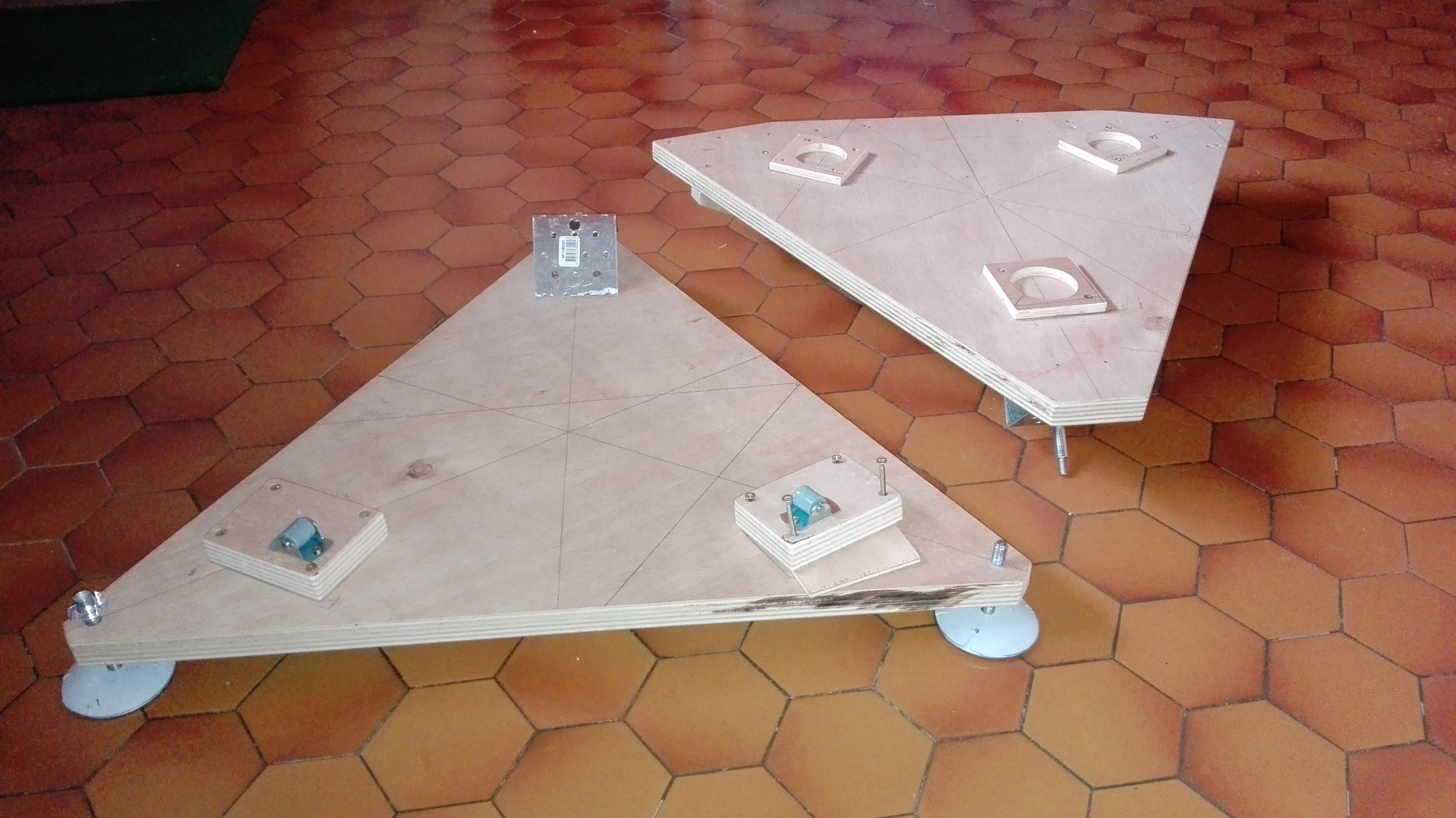

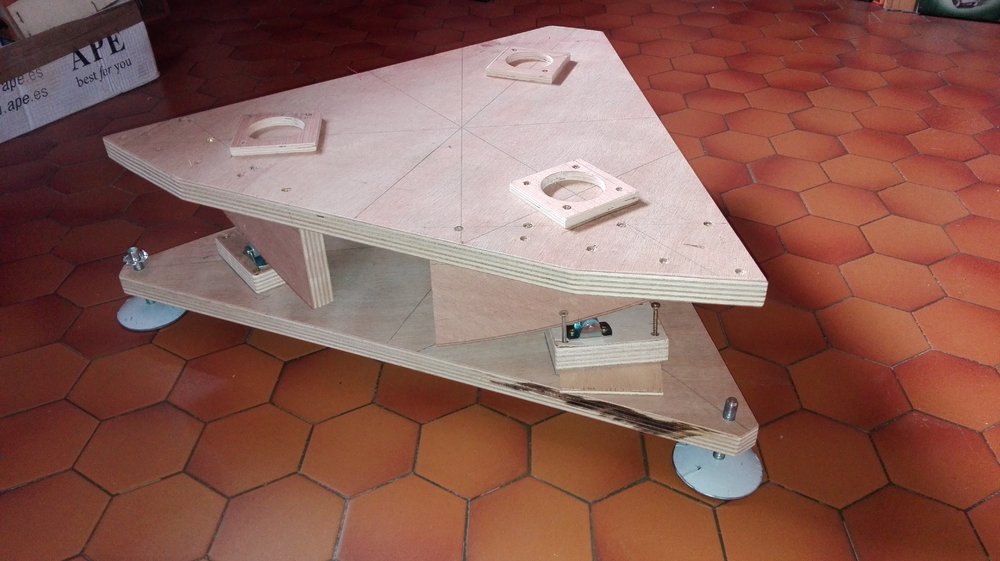

Voila ou j'en suis:



[regulus6621]

au fait elle fonctionne ou pas cette plateforme ?

[Patcubitus]

Pas encore Regulus. J'ai fais les premiers essais cet après midi et j'ai un problème d'entrainement, pour le moment. A "vide" elle tourne bien. Mais avec le Dobson dessus, ça ne tourne plus.

N'ayant pas les engrenages montrés sur les photos du site, j'ai fait a ma manière, et ça coince Je réfléchis a une solution mieux adapté.

Je ferai un retour quand elle sera opérationnelle.

[Patcubitus]

Bonjour tout le monde et bonjour Régulus,

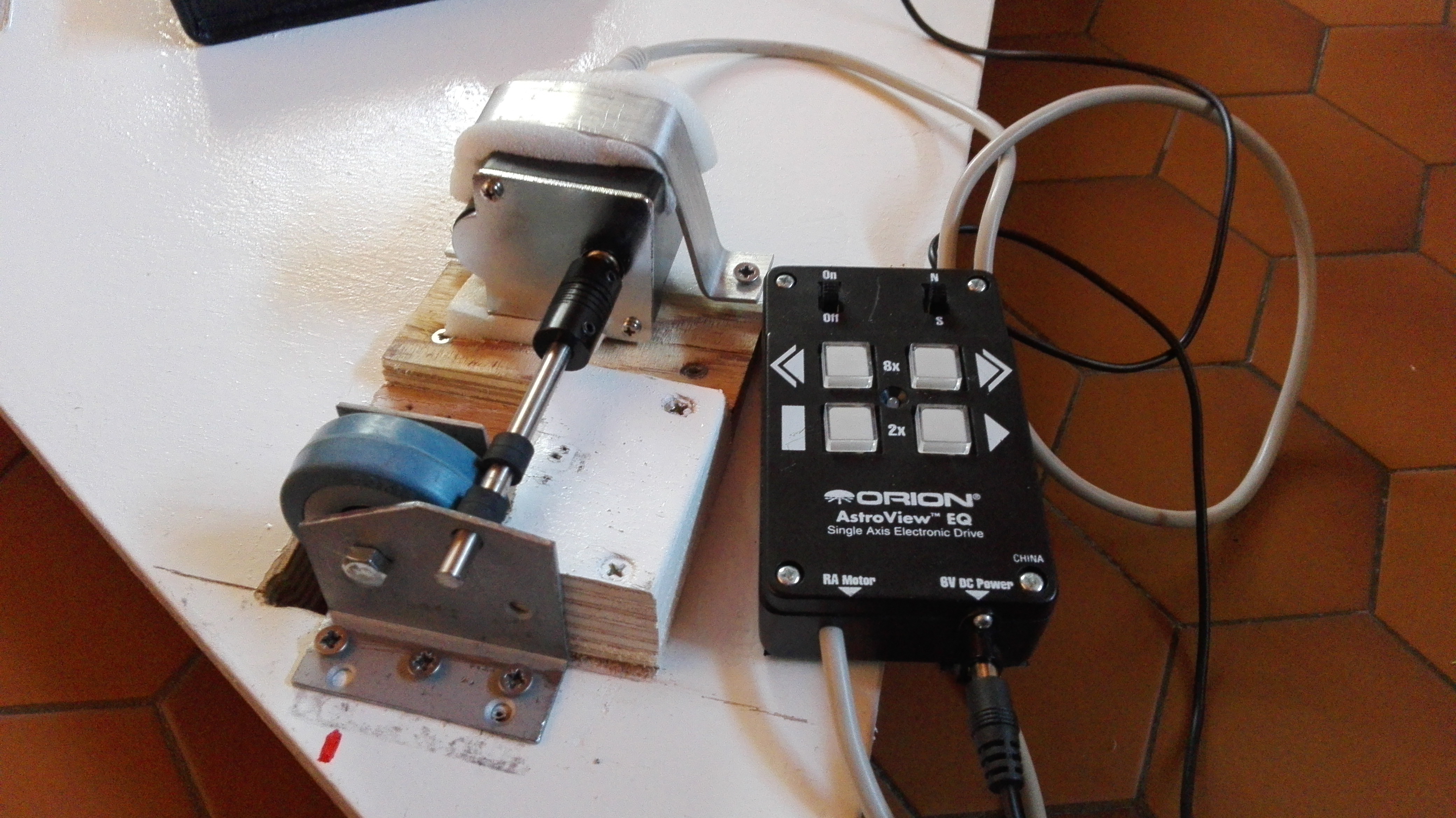

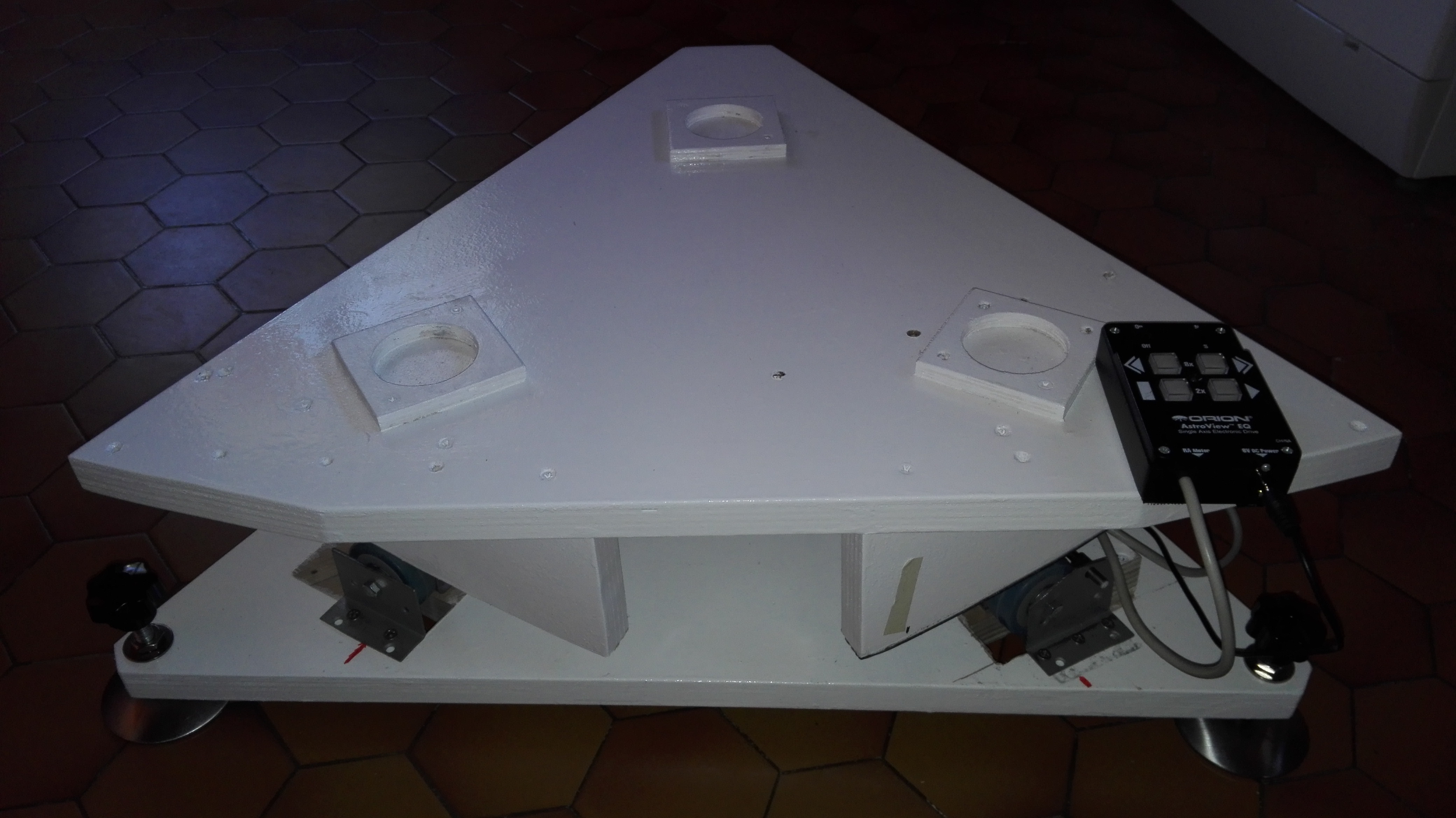

Voila, j'ai modifié tous les galets d'entrainements, et mes essais d'hier soir étaient concluants (a part quelques bémols, bien sur)J'ai complètement modifié les "galets" d'entrainement a partir de roues orientables pour fauteuils trouvées au pied levé a brico truc a 3 euros la roue(les "galets" que j'ai mis auparavant étaient en plastique dur. Maintenant, le diamètre est beaucoup plus important et sont en "caoutchouc") . La tige d'entrainement qui va du moteur a la roue vient d'une imprimante qui partait a la poubelle, d'un collègue de boulot. Redécoupe du plateau, plaques pour les pattes de fixation des roues coupées, percées et pliées un peu au feeling.Donc ,improvisation totale.



Le suivi de Jupiter c'est bien passé. Les autres essais étaient moins concluants, car je me suis aperçu que ,par moment, en pointant le Dobson sur une "cible", je faisait en même temps bouger le plateau du haut  .

Hier soir, Sur les M92 et M13, a l'est, le Dobson était  déséquilibré et pouvait éventuellement "cabaner" pendant que je pointais. Grosse méfiade donc.

Sinon, après le pointage, il met un peu plus de temps a se stabiliser. Mais, c'est normal, je pense!



Il me faudra plusieurs essais pour l'avoir en main, et voir comment améliorer tout cela.



Bon cieux

Patrice
