Pointage assisté pour Dobson serrurier 300

[Algeiba09]

Salut à tous,



Je viens d'acquérir un Dobson 300 serrurier d'occasion, et comme je ne connais pas suffisamment les objets du ciel boréal (excusez mon ignorance et un peu feignant aussi) j'ai envisagé d'équiper mon télescope d'un système de pointage assisté.

D'abord merci à Patrick alias Patdut sans qui je n'aurais pas réalisé la partie logiciel sur le Raspberry Pi3, il avait déjà réalisé lui même ce type de système sur un Dobson 250 classique. Il me suffisait donc de trouver l’astuce pour l'installer sur un serrurier.

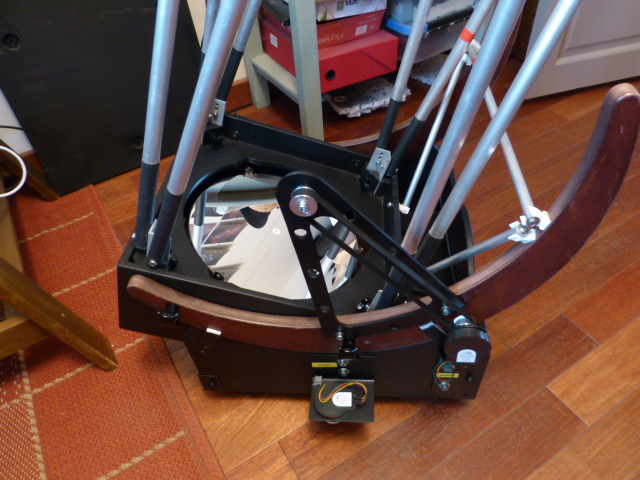

Nous avons fait les choix d'utiliser des courroies crantés et des poulies d'imprimantes 3D que l'on trouve à petit prix sur le site Aliexpress, les deux encodeurs utilisés sont de chez Astroshop ça reste l'élément le plus cher de la réalisation 240€ les deux.

https://www.astroshop.de/fr/encodeurs-optiques/astro-electronic-2-angle-de-codage-resolution-8192-o-56mm/p,11201

L'ensemble des pièces réalisées ont été faites sans matériel particulier, une perceuse sans fils et une scie sauteuse pour la découpe de la pièce de centrage.

La longueur des courroies est déterminé par celle de la taille du Rocker et pour chaque instrument il faut refaire les calculs.

Le plus grand soin doit être apporté à la pièce de centrage de l'axe d'altitude dans l'espace.



Tous les détails sont sur le lien ci-dessous n'hésitez pas à me contacter.



https://drive.google.com/file/d/1KfaUBJ1Ky7FnQUJCNP1oSYvlWPkWGTTR/view?usp=sharing



A vous de faire



@ Bon ciel



Jacques



[pascvale13]

Bravo Jacques

C'est propre

As tu besoin de mettre le scope à niveau?

Cordialement

Pascal

[Algeiba09]

Bonjour Pascal,



Il est préférable d'être parfaitement de niveau, la première opération est de visualiser une étoile connue à l'oculaire et de synchroniser cette étoile sur Skysafari sur la tablette, tu peux faire deux étoiles pour être plus précis. Si tu n'est pas de niveau tu auras une erreur de pointage. Pour ma part j'ai fait une plateforme en contreplaqué marine avec trois pieds réglables pour mettre le télescope de niveau facilement. Attention au centre de gravité pour ne pas renverser le Dobson.

Autre point à bien prendre en compte c'est le jeu des patins des tourillons qui doivent avoir le moins de jeu possible quand tu déplace le télescope en azimut, c'est pour éviter les erreurs de pointage.



Bon ciel



Jacques

[T_410_carbone]

salut

 tout d'abord bravo,c'est top ton truc !!

mais quel est le rôle des courroies ? elles font tourner les encodeurs d'un ratio 1/1  en altitude et azimut ?

 belle réalisation en tout cas.

guillaume
