Plateforme équatoriale vis tangente

[pascvale13]

Salut les gens,

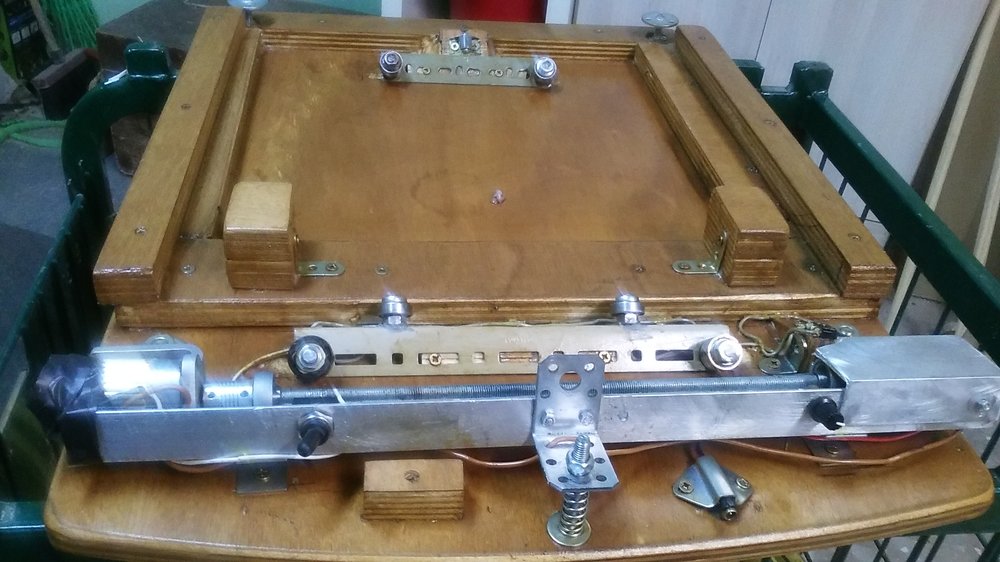

Je vous présente ma dernière création qui tractera mon dobson Obsession de 406 mm, une plateforme équatoriale avec deux secteurs à 45° et une motorisation par vis tangente en 8 mm

un vieux moteur d'EQ5 qui trainé dans un carton piloté par un commutateur régulateur de vitesse

8 roulements à billes de skate

2 paliers pour la vis tangente

1 interrupteur de fin de course

1 câble d'alimentation,+ câblage électrique

1 Gros ressort

Bien sur colle vernis, vis, écrous boulon etc

Le matos, scie sauteuse, perceuse, une ponceuse excentrique, deux mains gauches



Je remercie les sites d'ou j'ai puisé mon inspiration "magnitude 78" et "table équatoriale pour les nuls"  (matrice pour les calculs des dimensions de la table)

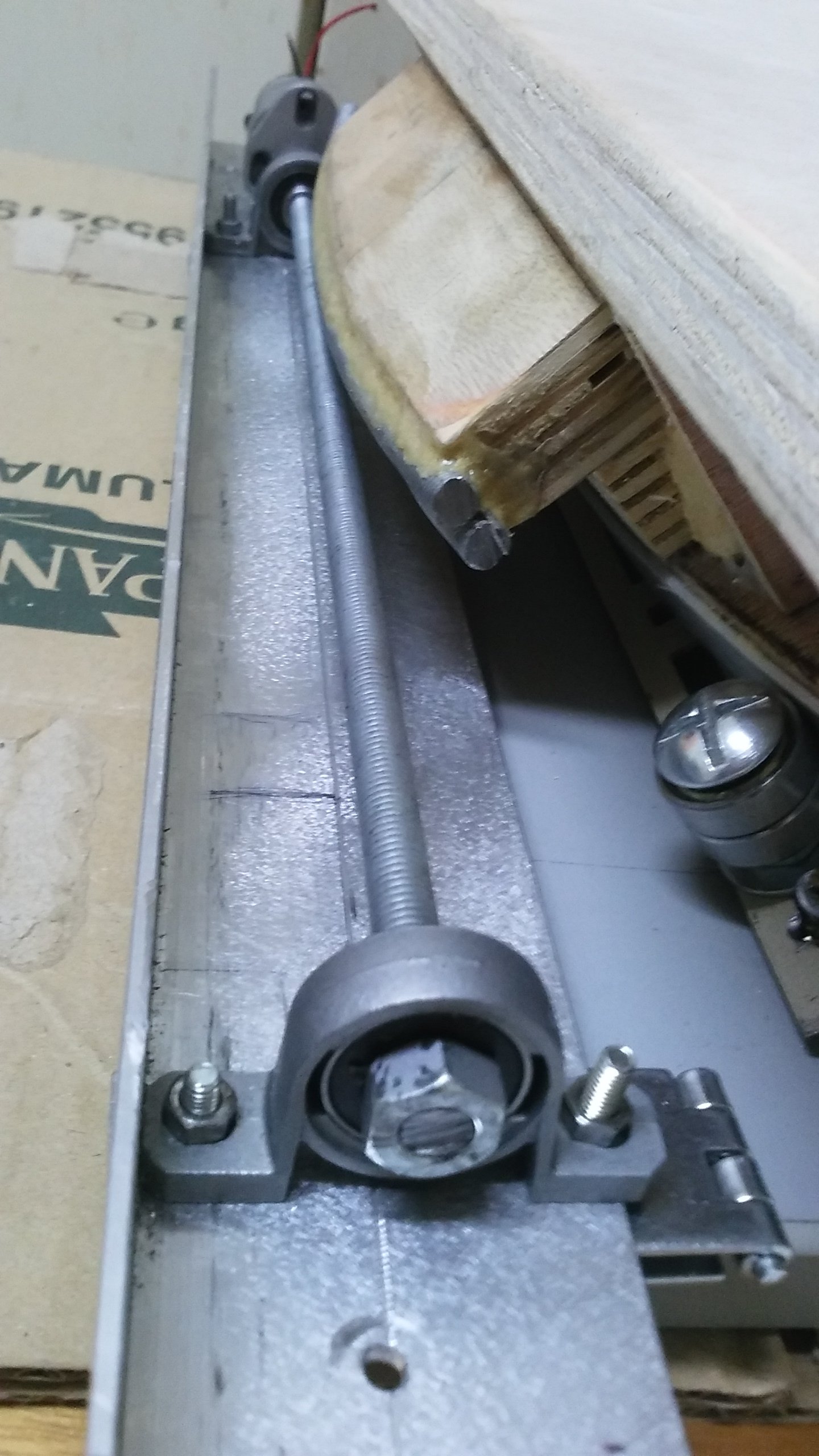

La  vis tangente est placé sur une cornière en alu, qui est fixée sur la base de la plateforme avec deux charnières pour le système de débrayage



Vue sur le plateau inférieur, c'est du costaud

Les roulettes, les taquets sont sont placé de manière a éviter que le télescope ne bascule si il y a beaucoup de porte à faux, si j'observe au raz de l'horizon.

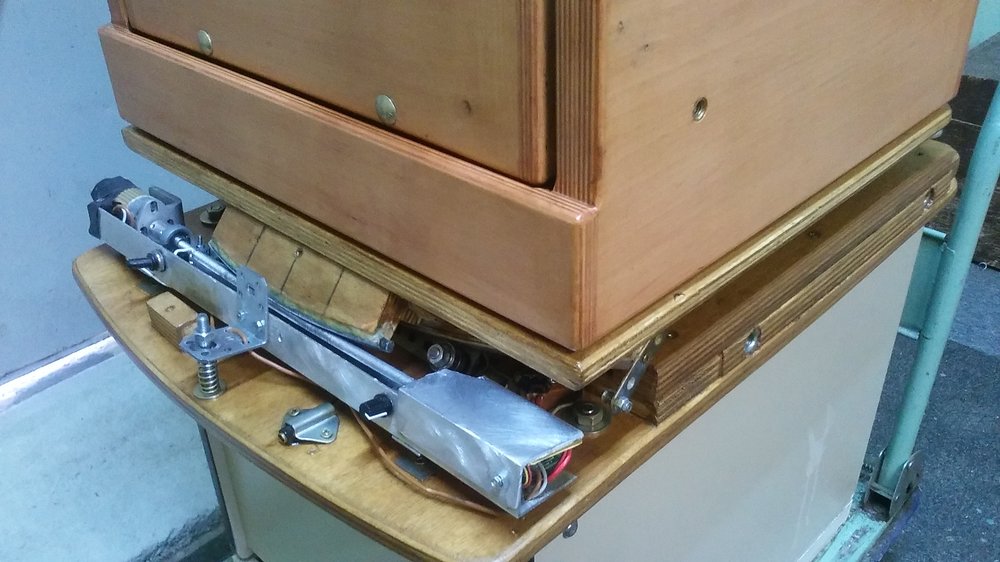

Il suffit de couper l'interrupteur ON/OFF et d'appuyer sur l'équerre pour débrayer le système, on réinitialise et c'est reparti pour environ 45 mm

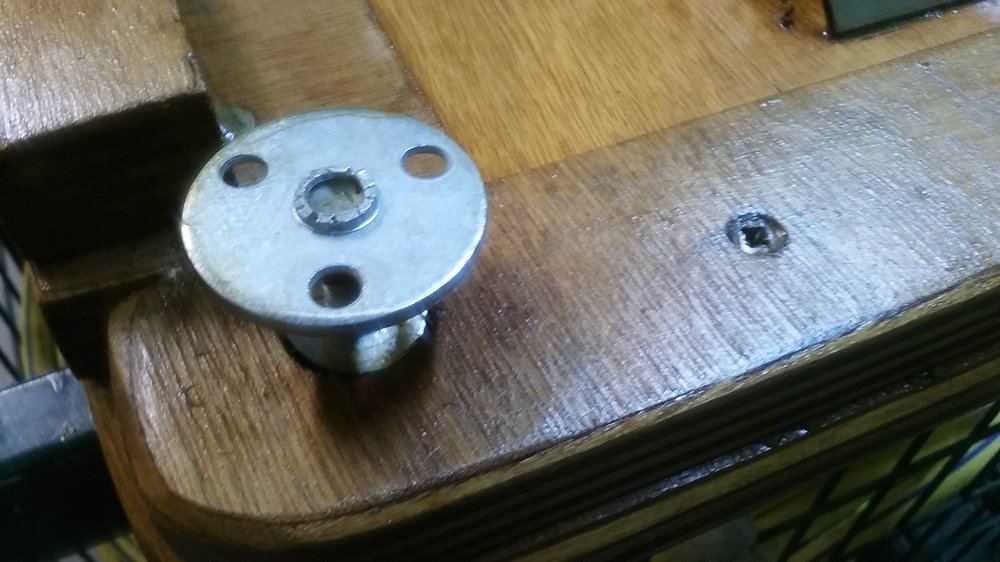

2 vis de réglages en latitude



L'interrupteur de fin de course



le potentiomètre (à changer?) et l'interrupteur ON/OFF



Elle fonctionne parfaitement sur l'essai effectué sur le terrain à Mont denier

Petit paradis pour les astronomes

http://www.camping-verdon-moustiers.com



En attendant  le beau temps qui ne saurait tarder



Merci  Laurent pour ton image prise à la volée

http://splendeursducielprofond.eklablog.fr



Je me penche sur le système de la brouette pour le transport, car je voudrais me fixer directement sur la plateforme, peut etre un diable modifié

Si vous avez des idées, je suis preneur

Cordialement

Pascal











Modifié 15 avril 2018 par pascvale13

[CATLUC]

Bonjour Pascal

Ma plateforme s'accroche au télescope. En soulevant le télescope je soulève le tout.

Bonne journée.

Luc



[pascvale13]

Bonjour Luc,

Merci pour ta réponse

C'était mon ancien système, j'aurais voulu le contraire accrocher la brouette directement à la plateforme, pour des raison de facilités

Biz
