Comment brancher télécommande porte de garage sur carte relai USB

[-Amenophis-]

Bonjour à tous,



Je vais installer un nouveau moteur de porte de garage pour le toit de mon observatoire.

Il s'agit du moteur AVIDSEN strömma 75 et j'aimerais brancher ma télécommande sur ma carte relai USB.

Malheureusement, mes compétences sont vraiment limité en électronique

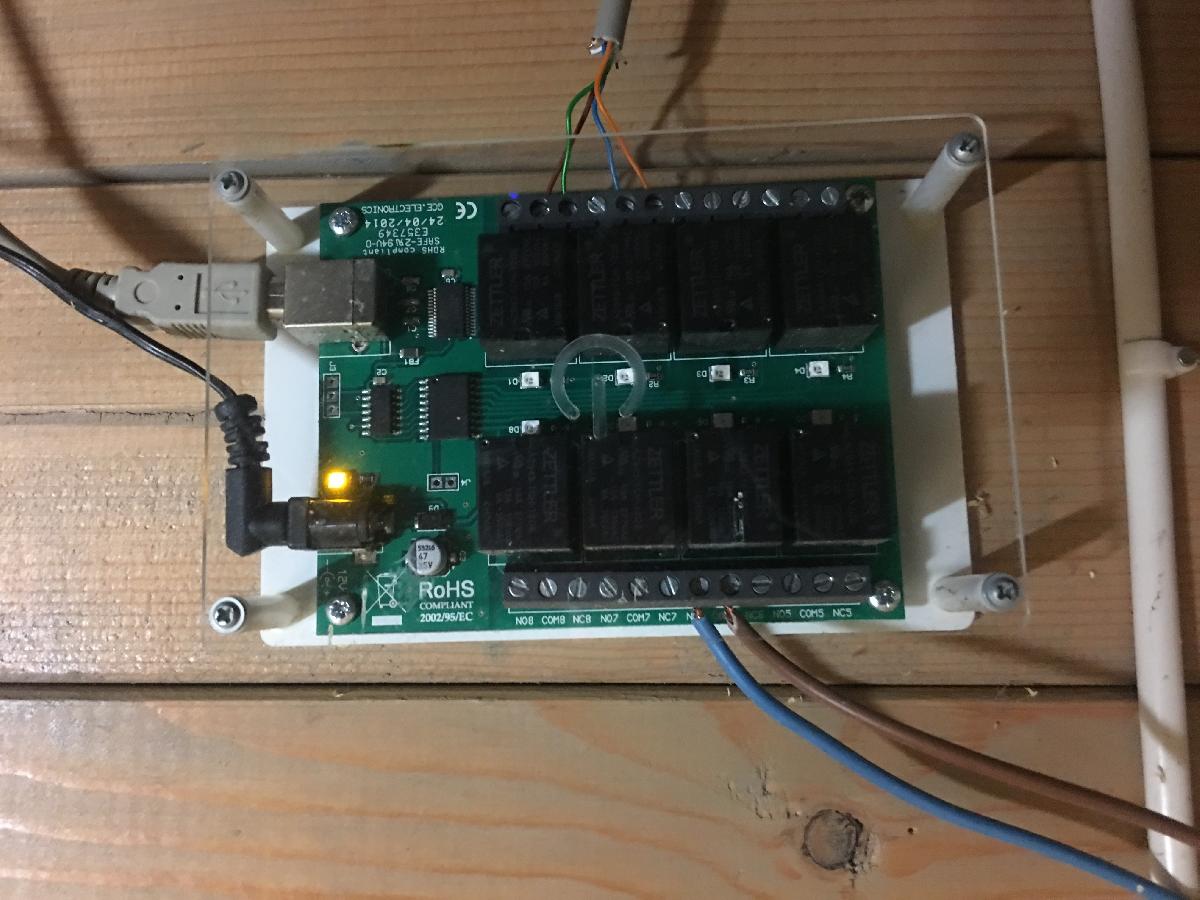

Voici ma carte relai :

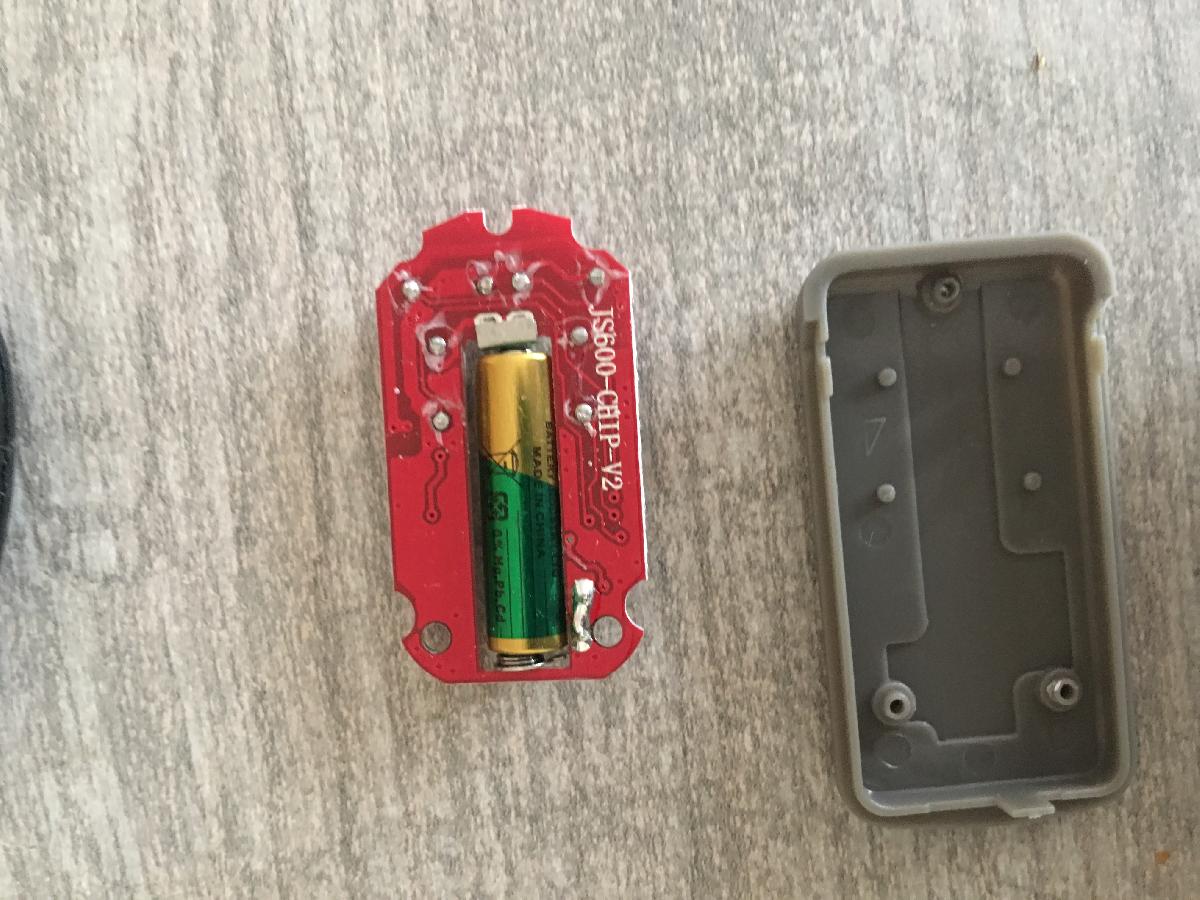

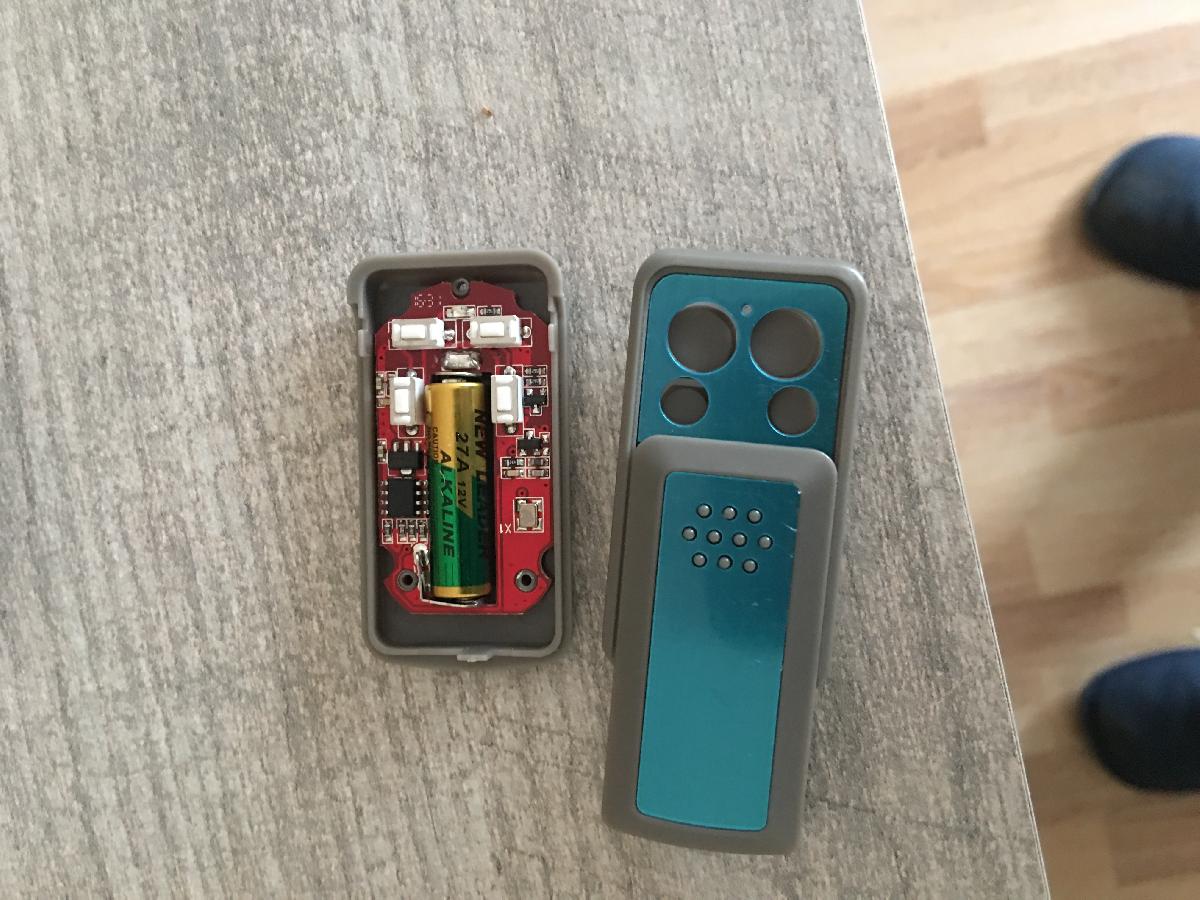

Et voici la télécommande :



J'aimerais donc utiliser ma carte relai pour actionner la télécommande à distance mais je ne sais pas comment réaliser le branchement.



J'espère trouver une solution grâce à vous



Merci d'avance pour vos réponses.



[Xili]

Pas trop compliqué normalement,

il faut repérer le bouton qui déclenche l'ouverture et y souder un petit fil à chaque borne (en passant par derrière la carte de la télécommande ça a l'air plus simple).

Ensuite brancher les deux fils dans un relais, un sur NO8 (Normalement Ouvert) et un sur COM8 par exemple.



Après dans la partie programme il faudra activer le relais une seconde pour simuler un simple appui sur le bouton.



Mais il faut être sûr que le moteur va bien s'arrêter.

Comment ça marche? Par temporisation ou capteur de fin de course?

Modifié 15 avril 2018 par Xili

[-Amenophis-]

Merci pour ta réponse.

il y a 31 minutes, Xili a dit :

Pas trop compliqué normalement,

il faut repérer le bouton qui déclenche l'ouverture et y souder un petit fil à chaque borne (en passant par derrière la carte de la télécommande ça a l'air plus simple).

Ensuite brancher les deux fils dans un relais, un sur NO8 (Normalement Ouvert) et un sur COM8 par exemple.



Après dans la partie programme il faudra activer le relais une seconde pour simuler un simple appui sur le bouton.



Mais il faut être sûr que le moteur va bien s'arrêter.

Comment ça marche? Par temporisation ou capteur de fin de course?

Il faut programmer le moteur pour le temps d'ouverture et de fermeture.



Par contre, dois-je laisser la pile dans la télécommande ?

[Xili]

Oui il faut laisser la pile,

le relai fait un simple contact, comme un interrupteur, donc la télécommande en a toujours besoin pour fonctionner.



Après peut être que tu peux remplacer la pile par une alimentation avec la même tension, mais c'est un peu plus délicat, il faudrait pas la griller non plus

[huguesmaillet]

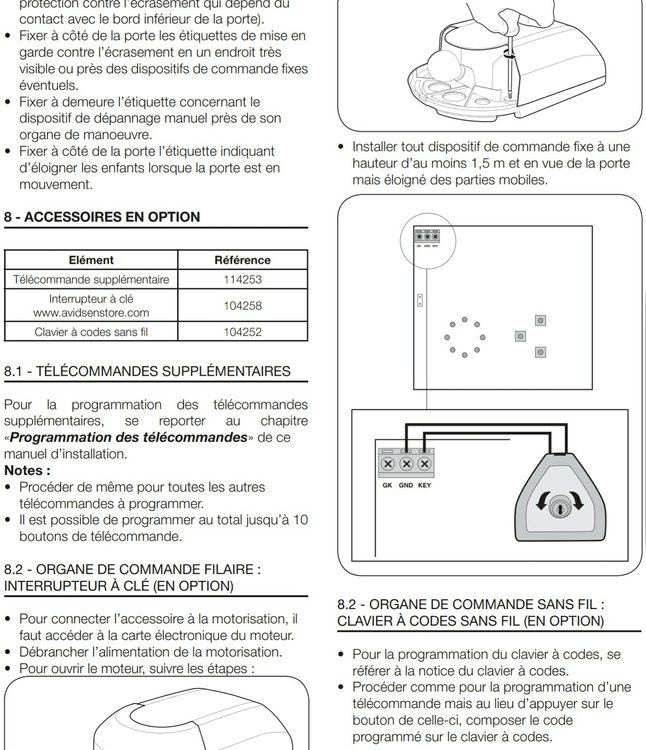

Regarde peut etre du côté du contact sec sur ton moteur,page 21 de la notice... tu ne  seras pas tributaire d une pile dans une telecommande... le moteur est donné  pour 75kg de porte c est bon pour le toit ?

Modifié 16 avril 2018 par huguesmaillet

[-Amenophis-]

doublon

[-Amenophis-]

J'ai trouvé une piste.

Dans les paramètrage de la carte relai USB, il mauvais port COM était renseigné....



Par contre, une fois activé, le relai reste bloqué en position "ouvert". La télécommande reste allumé et impossible de l'éteindre.....

[-Amenophis-]

Il y a 8 heures, huguesmaillet a dit :

le moteur est donné  pour 75kg de porte c est bon pour le toit ?



Nickel

Meme un moteur d'essuie glace faisait bouger le toit.

[-Amenophis-]

Un petit up pour mon problème

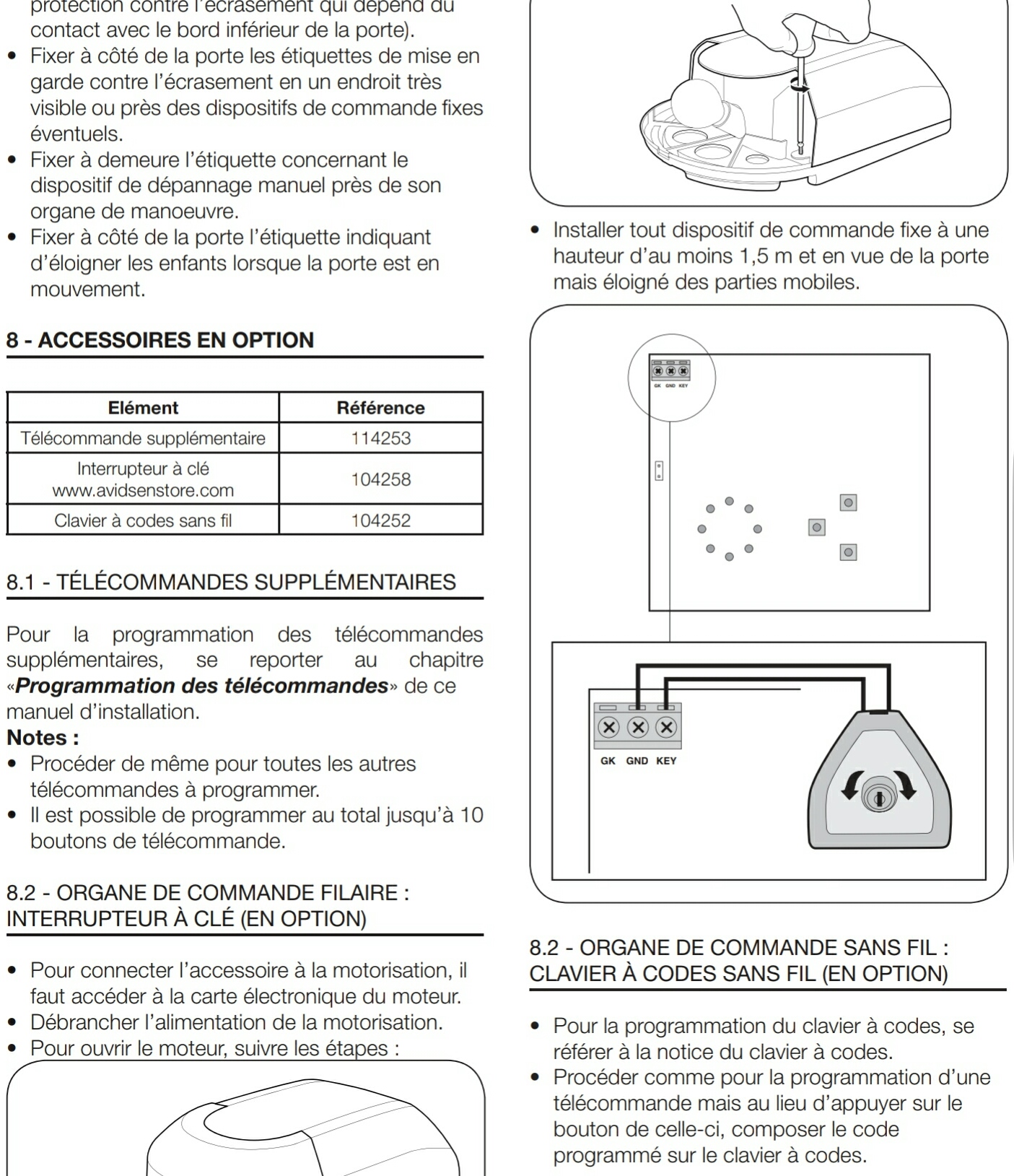

Dois-je me brancher directement sur le moteur comme mentionné sur la page 21 ?

[-Amenophis-]

Petit up

[-Amenophis-]

J'ai essayé le branchement directement sur le moteur comme décrit dans la notice mais rien y fait.



Le toit s'ouvre mais impossible de couper le circuit et donc d'appuyer de nouveau pour fermer le toit....

[Xili]

T'actives le relais combien de temps pour ouvrir le toit?

[-Amenophis-]

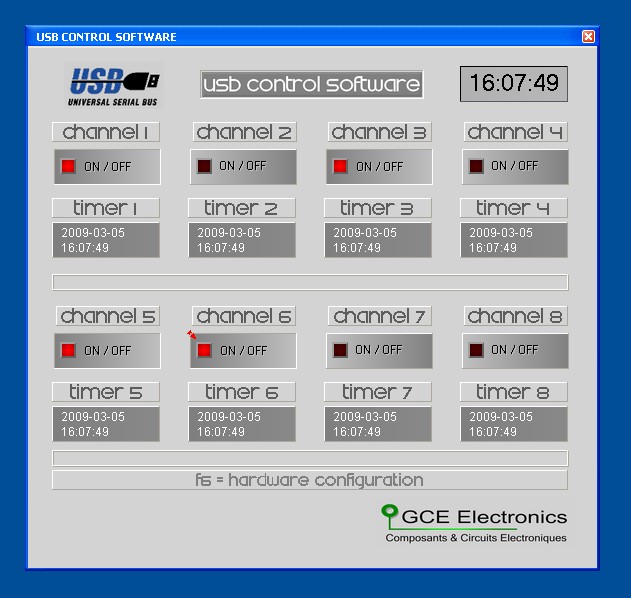

Je clique juste sur le relai où j'ai branché les fils :



Je sais quoi te répondre d'autre

[Xili]

Là du coup ça active en permanence le relais, comme si tu maintenais le doigt appuyé sur le bouton de la télécommande.



Tu dois laisser le doigt appuyé pour ouvrir complètement ou seulement appuyer une fois et relacher?



Dans le deuxième cas, je dirais qu'il faudrait cliquer sur on/off et recliquer une seconde plus tard pour relâcher le bouton

[-Amenophis-]

il y a 1 minute, Xili a dit :

Là du coup ça active en permanence le relais, comme si tu maintenais le doigt appuyé sur le bouton de la télécommande.



Oui c'est exactement ça.



il y a 1 minute, Xili a dit :

Tu dois laisser le doigt appuyé pour ouvrir complètement ou seulement appuyer une fois et relacher?



Juste appuyer une seule fois sur le bouton.



il y a 2 minutes, Xili a dit :

Dans le deuxième cas, je dirais qu'il faudrait cliquer sur on/off et recliquer une seconde plus tard pour relâcher le bouton



C'est ce que j'ai fait mais cela ne fonctionne pas. Le relai reste ouvert est impossible de l'éteindre. La case rouge sur le logiciel de commande s'éteint mais lorsque je regarde la carte relai, la diode du relai en question reste allumée.

[huguesmaillet]

Je vois une fonction timer pour chaque canal, tu ne peux pas la programmer ? Genre 1s pour que le relai revienne en off au bout de cette temporisation....

[-Amenophis-]

Je vais essayer cela également et te retiens au courant.
