Calcul de focale et angle d'un oculaire

[stradale]

Bonjour à tous ,

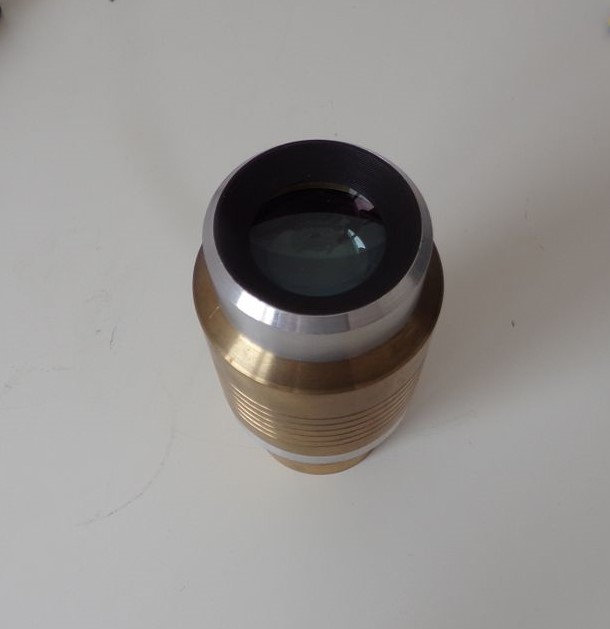

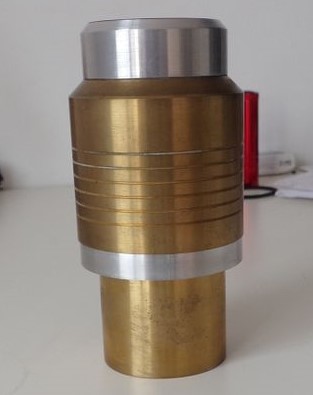

Je vais bientot recevoir un oculaire sans marque et apparement de fabrication artisanale ....

Connaissez vous une procédure pour pouvoir déterminer la focale de cet oculaire ainsi que son champ de vision de facon théorique ?

Dans un premier temps , je compte faire cette évaluation vraiment approximative par comparaison avec d autres oculaires en ma possession

Merci d'avance pour vos avis , conseils ou tout autre participation constructive ......



Modifié 16 avril 2018 par stradale

[jgricourt]

De façon théorique je ne sais pas, il faudrait avoir les infos sur chaque lentilles qui composent l'oculaire c'est compliqué seul son concepteur doit pouvoir le dire, en revanche de manière pratique oui ça devrait être possible.



Pour déterminer la focale tu mesures la pupille de sortie d derrière l'oculaire celà te donnera le grossissement G connaissant le diamètre de l'objectif (ou le miroir) de l'instrument et donc la focale recherchée :



G = D/d et donc f = F/G



Pour déterminer le champ apparent, tu vises un champ étoilé tu peux alors chronométrer le passage d'une étoiles brillante d'un bord à l'autre du champ de l'oculaire.  La champ réel se calcule par la formule suivante :



TFOV (degré) = 15.04 x cosinus (déclinaison étoile)  x temps



Et par déduction le champ apparent de l'oculaire :



AFOV (degré) = G x TFOV



A noter qu'il y a une petite difficulté car le diamètre utile de l'instrument est rarement exactement le diamètre que tu va mesurer devant l'objectif, il faut pour cela diaphragmer l'objectif pour être certain du résultat.



[stradale]

Merci jgricourt de toutes ses bonnes explications

Dés réception de cet oculaire , je me mettrais à faire ses calculs .... car je n ai aucune info comme le vendeur d ailleurs des caractéristiques ( focale , champ , lentilles )

Merci encore chef

[jgricourt]

Pour le champ apparent tu peux aussi le déterminer sans instrument simplement en visant un bâton vertical dont tu connais la hauteur.



1. Tu vises le centre du bâton (que tu as marqué) en regardant derrière l'oculaire (seul) avec tes 2 yeux.

2. Tu recules (ou tu avances) afin que le bâton rentre tout juste en entier dans le champ que tu perçois derrière l"oculaire et tu mesures ensuite cette distance.



Le champ se calcul par : AFOV = arctan (demi hauteur du bâton / distance)



Note: il faut veiller qu'à tout moment l'oculaire soit parfaitement horizontal (sur un support ou une table à niveau)

[stradale]

Bon exercice à faire aussi

Devant avoir l oculaire de niveau , je suppose que ce dit oculaire doit etre à hauteur pile poil du milieu du baton pour avoir un résultat juste
