Calcul du gear ratio avec des poulies

[yonafunu]

Bonjour à tous,



Dans l'avalon stargo je dois donner un "RA gear ratio"... Mais je pêche pour le calculer...une petite aide ?



J'ai un moteur de 400 pas

Une première poulie à la sortie de ce moteur avec 16 dents

Une deuxième poulie sur l'arbre de rotation avec 42 dents.



Quel est le rapport final à indiquer à stargo?



Merci de votre aide

[Astroced69]

2.625 (42/16)



[yonafunu]

il y a 1 minute, Astroced69 a dit :

2.625 (42/16)





Merci   une petite explication histoire que je comprenne ? Cela donne autour de 6... je pense que quelque chose ne va pas. Généralement c'est un nombre entre 400 et 1600 à rentrer dans l'avalon

Modifié 24 avril 2018 par yonafunu

[Astroced69]

C'est le rapport entre la roue menée  (42dents) et la roue menante (16dents).

Pour résumer, la roue de l'arbre fera 1 tour quand la roue moteur en fera 2.625.

[yonafunu]

Oui je n'avais pas compris ta réponse... merci

Donc en ayant 130 dents pour la roue, et avec un moteur de 400 pas, je me retrouve avec un ratio de combien ? Quelqu'un aurait la formule associé ?





[olivdeso]

oui, ce qui compte, c'est le ratio total du nombre de pas moteur à la roue dentée

donc 1 /(400x42/16x130) = 1/136500



il te faudra 136500 pas de moteur pour faire un tour d'AD



attention : il y a surrement des micro pas, en général entre 64 et 256 par pas moteur.

Je ne sais pas à quel niveau, c'est pris en compte dans ce logiciel. Car parfois on le met dans le gear ratio. Donc prendre la valeur ci dessus et la multiplier par le nombre de micropas.

[yonafunu]

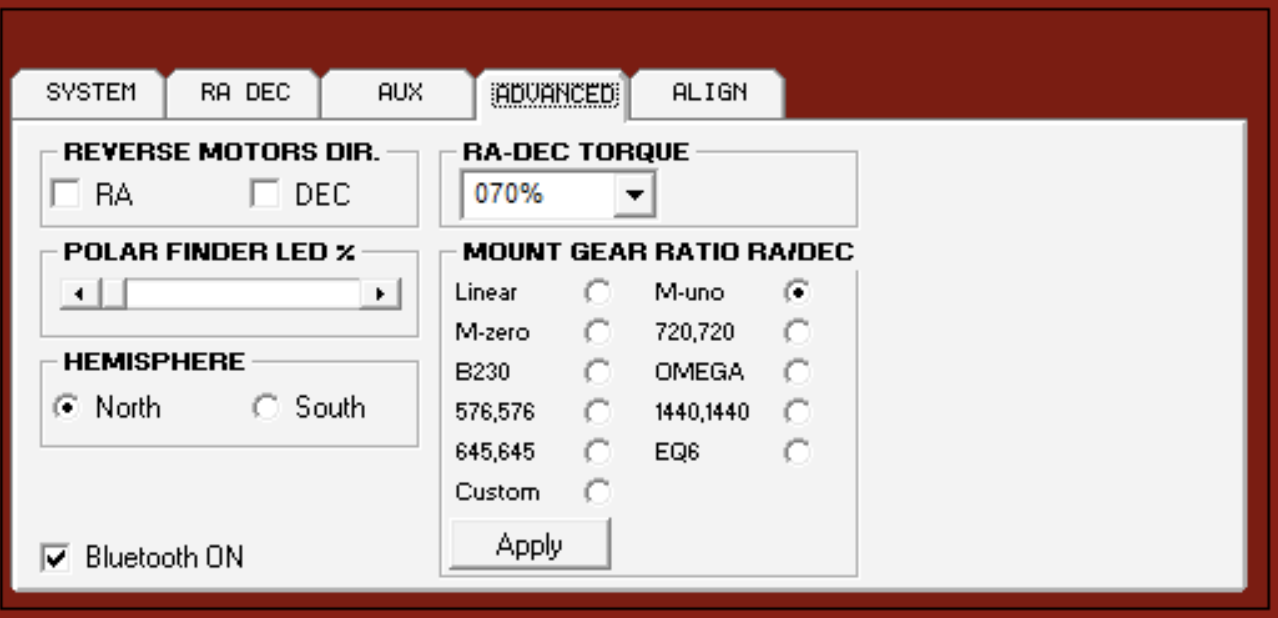

Le soucis c'est que dans la star go j'ai ça :

Dans l'onglet custom je peux mettre le ratio que je veux.

[yonafunu]

Avalon m'a donné quelques infos:



You must set 682.5 as final gear ratio

The formula is:

42/16=2.625

130 x 2.625= 341.25

341.25 x 2= 682.5  as the internal calculation use a 1x factor with the standard 200 steps motor, in your case you must use a 2x factor because of a 400 steps motor





Voila, résolu

Merci à vous pour votre aide !

[Astroced69]

Il y a 13 heures, olivdeso a dit :

oui, ce qui compte, c'est le ratio total du nombre de pas moteur à la roue dentée

donc 1 /(400x42/16x130) = 1/136500



il te faudra 136500 pas de moteur pour faire un tour d'AD



attention : il y a surrement des micro pas, en général entre 64 et 256 par pas moteur.

Je ne sais pas à quel niveau, c'est pris en compte dans ce logiciel. Car parfois on le met dans le gear ratio. Donc prendre la valeur ci dessus et la multiplier par le nombre de micropas.

J'ai pas tout compris ton calcul là...



il y a une heure, yonafunu a dit :

Avalon m'a donné quelques infos:



You must set 682.5 as final gear ratio

The formula is:

42/16=2.625

130 x 2.625= 341.25

341.25 x 2= 682.5  as the internal calculation use a 1x factor with the standard 200 steps motor, in your case you must use a 2x factor because of a 400 steps motor





Voila, résolu

Merci à vous pour votre aide !

C'est cool si Avalon t'as aiguillé!
Par contre juste pour ma curiosité, tu aurais une photo de l’intérieur pour que je comprenne comment c'est foutu, parce que j'ai pas pigé, tu nous dis que tu as une poulie16dts en sortie moteur, 1 poulie 42dts sur l'arbre et une autre de 130 qui se trouve où du coup?


[yonafunu]

Le 130 c'est le nombre de dents sur la roue crantée en RA  celle sur laquelle s'appuie ta vis sans fin.



[olivdeso]

oui la courone à 130 dents, donc il faut 130 tours de vis sans fin pour faire un tour complet d'AD*. -> réduction 1/130.



*en astro amateur on utilise des vis sans fin à simple hélice, 1 tour de vis = avancement d'une dent de la couronne d'AD.



heureusement qu'avalon a donné la formule, ils avaient déjà intégré le nombre de pas moteurs pour un moteur 200 pas/tr 1.8 deg par pas classique. ça ne se devine pas...



[Astroced69]

Il y a 2 heures, olivdeso a dit :

oui la courone à 130 dents, donc il faut 130 tours de vis sans fin pour faire un tour complet d'AD*. -> réduction 1/130.



*en astro amateur on utilise des vis sans fin à simple hélice, 1 tour de vis = avancement d'une dent de la couronne d'AD.

Merci, ça je savais...
Ce que je comprenais pas c'était le "400x42", mais si j'ai bien compris le 400 c'est comme si c'était une poulie virtuelle ou chaque pas moteur représente une dent de la poulie.

[olivdeso]

oui. mais ça dépend vraiment des systèmes.



Certains incluent les pas entiers de

moteurs dans le gear ratio



D'autres incluent même les micropas (un facteur de 64 à 356 en plus). MCMT par ex



Alors qu'Avalon, aucun des deux. Gear s'ignifie vraiment engrenages pour eux et rien d'autre, ce qui est assez logique, mais dans ce cas ils devraient préciser le nombre de pas moteur ailleurs.

[yonafunu]

Il y a 8 heures, olivdeso a dit :

Alors qu'Avalon, aucun des deux. Gear s'ignifie vraiment engrenages pour eux et rien d'autre, ce qui est assez logique, mais dans ce cas ils devraient préciser le nombre de pas moteur ailleurs.



Oui d'ailleurs j'ai demandé le nombre de micropas de leur drivers de moteurs, pas de réponse la dessus. J'imagine qu'à part ouvrir la bête il ne souhaite pas communiquer la dessus.

Quoi qu'il en soit les drivers sont pas assez costaud pour envoyer assez de courant à mes moteurs de G42 en direct drive. Je suis en train de faire un Onstep, avec des DRV8825 pour l'instant, et ça guide déjà...

Même dans le cas de ma EQ3, avalon fait le goto sans soucis, mais ne parvient pas à faire du tracking, ce qui est assez étrange...

Soit j'ai une version pourrie, soit ya un problème de réglage quelque part.
