Réglage parallélisme d'une paire de jumelles

[chab]

Bonsoir à tous

je retape une paire de jumelles des années 70, d'un ami; elles nécessitaient une sérieux remise en état nettoyages champignon etc..

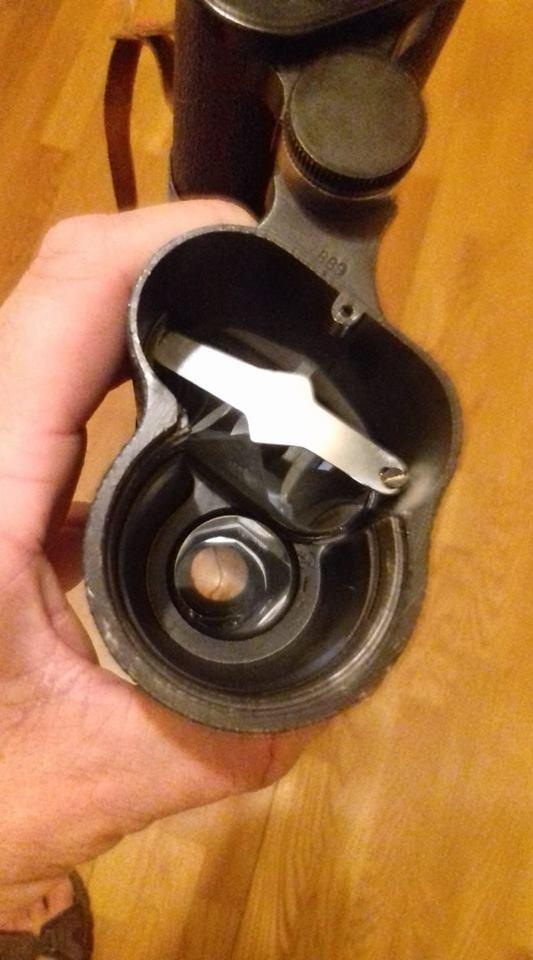

.Hélas ne ne parviens pas à régler le parallélisme : il n'y a aucunes vis qui fais action sur les prismes

mais seulement un ressort maintenu par une vis et une encoche pour chacun des prismes....



quelqu'un aurait-il une idée de la manière de régler ces jumelles (la divergence est d'environ 5°!!!! )



Merci de vos conseils...











[astron]

Bonjour

quelques suggestions :

Vérifier déjà que les prismes sont bien en place dans leur logement   :=))  , (en cas de léger déplacement suite à choc).

Vérifier aussi qu'il n'y a pas de trace de choc ou de déformation de la structure des jumelles ...

Essayer de voir si les vis de réglage ne seraient pas sous le gainage ?

Puis, voir si en retournant un prisme qui aurait pu être mal remonté la situation s'améliore (à la condition qu'il ne soit pas arasé d'un côté pour libérer le chemin optique, donc non symétrique, je ne suis pas sûr d'après la photo), dans ce cas, tester la permutation entre tubes gauche - droite des prismes.

Voir si le parallélisme ne peut pas se régler avec la position angulaire des objectifs (je ne sais plus quelle marque utilisait ça, avec un léger angle de raccordement entre barillet et fût permettant de dévier légèrement le faisceau en tournant le barillet de l'objectif).

En désespoir de cause, des cales (papier) glissées entre un  prisme et son support, et pas mal d'essais pour trouver un réglage acceptable !

Bon courage

[Great gig in the sky]

Même si il y avait des vis sous le gainage,comme souvent hélas, bien cachée en tous les cas, il les verrait à l'intérieur.

Pas de vis du tout, c'est curieux ...

[astron]

je parlais des vis de réglage des prismes avant... celui-ci n'est pas visible sur la photo, mêmes si , en principe elles devraient être présentes sur les 2 prismes d'un trajet optique pour permettre le réglage du train optique sur deux directions orthogonales

[chab]

je confirme qu' il n'y a aucune vis de réglage....

la divergence des 2axe frôle les 3°!!! Impossible de fusionner....

Citation





[Great gig in the sky]

A part essayer de bricoler un système avec une cale (après moult essais pour trouver le bon réglage ,donc fastid-yeux ), je ne vois pas trop comment faire .

[Wargentin]

S'il n'y a pas de vis, c'est probablement que le réglage se fait par des anneaux excentriques, au niveau des objectifs.
La monture des objectifs doit être constituée de deux anneaux légèrement décentrés, ce qui donne deux degrés de liberté pour chaque côté. La collimation se fait en orientant chacun de ces anneaux.

Le document de référence sur la collimation des jumelles est certainement le site de Rafael Chamon Cobos :
https://sites.google.com/site/rchamon/home
Voir en particulier le paragraphe 5.2 sur cette page :
https://sites.google.com/site/rchamon/home/sun-images-method-for-collimation-of-binoculars
et aussi cette page pour une autre méthode :
https://sites.google.com/site/rafaelchamoncobos5/home/collimation-of-binoculars

J'ai trouvé aussi ce document, qui semble être une bonne introduction :
http://www.oasi.org.uk/Events/AW/20150311_Bin_alignment.pdf

[chab]

Merci Wargentin  je vais exploiter cela....

effectivement il y a aussi un certain jeu dans un objectif!

affaire à suivre!

[fdudu]

bonjour,



PI : Par exemple, sur les jumelles russe Tento 20x60, ce sont des cales qui font le réglage de la collimation et c'est juste galère

Avant d'enlever la lame qui maintient le prisme, il faut essayer de repérer ou est cette cale pour la remettre au meme endroit.

Bon courage...et bonne chance ...



fdudu

[Foldedol]

Quand j'ai passé des coups de fils pour réparer les miennes le monsieur m'a parlé de prismes collés.

[fdudu]

Je me souviens que sur les Tento 20x60, ils étaient très légèrement collés en effet ... et je me rappelle que j'avais vu une cale (un petit morceau de plastique de 2 mm x 2 mm d'une épaisseur d'une feuille de cahier standard) partir lorsque j'avais retiré le prisme coté oculaire. Je m'étais même demandé ce qu'était ce truc là. C'est après que j'ai compris que la cale servait à régler la collimation !!!

Pour tenter de refaire la collimation, j'avais remplacé la cale par un petit morceau de papier et avec un coup de chance et après de multiples essais de positionnement du bout de papier, j'ai réussis à "résoudre" les 2 images données par la jumelle mais ce n'était pas parfait.



Bref, je conseille fortement de ne pas démonter les prismes de ce genre de jumelle.
