Modification Dobson ES 406 mm

[Astrojéjé]

Bonjour à tous,

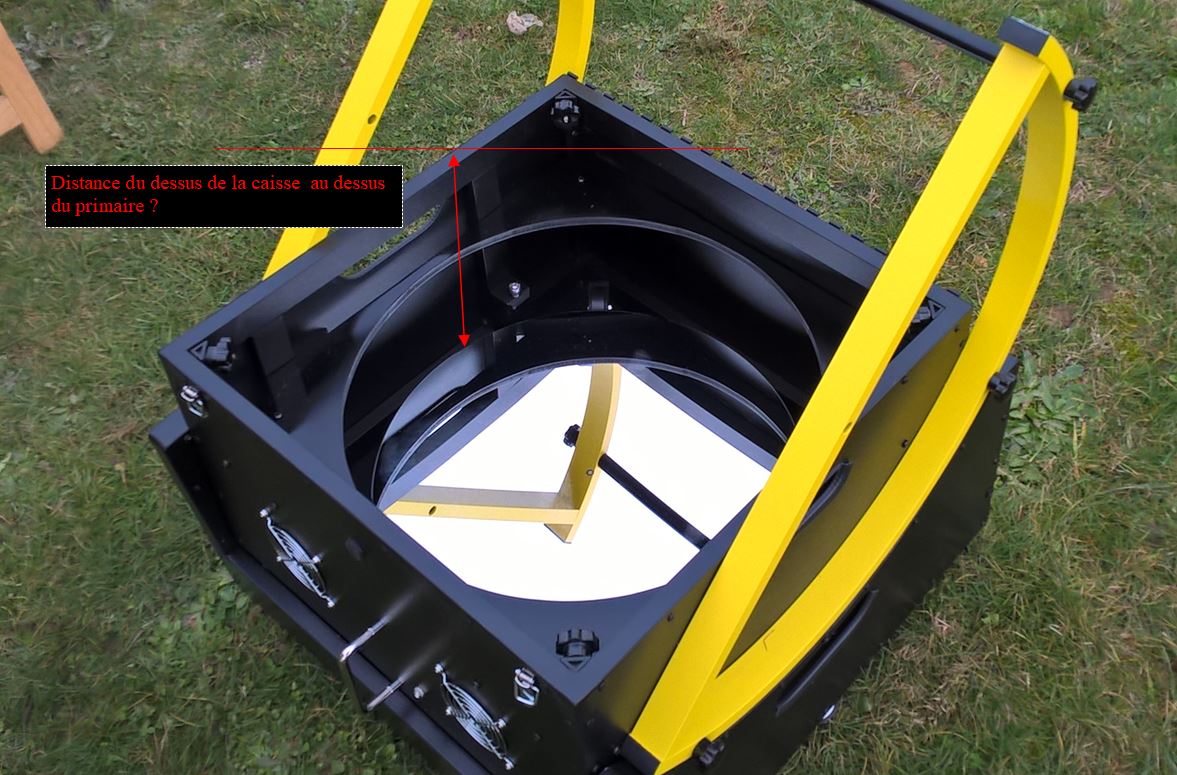

J'ai apporté une modification à mon Dobson Explorer Scientific afin de faire le réglage de la collimation par l'arrière. Le montage est aboutis reste à retrouver la position exacte du miroir primaire en focale. Es que les possesseurs de l'explorer 406 mm pourrait m'indiquer la hauteur du haut de la caisse au dessus du primaire ça me ferait gagner beaucoup de temps.

Merci pour votre aide

Jéjé

[Astrojéjé]

Salut à tous bien voilà le test est très concluant le réglage se fait très rapidement avec un bon laser, l'image et absolument superbe au 14 mm ES les étoiles sont piquées comme des aiguilles; le miroir ne bronche pas avec ses trois points d'appuis bref un travail de plus de 35h au compteur mais le résultat est là !!!! voilà les choses sont dite il me reste à gérer la base de la caisse mais ça sera un jeu d'enfant. Je mettrais à jour la pages sur la modification sur notre site les Astroj http://astrojeje.com/.../amelioration-dun-dobson.../



[HPMâd]

Bonjour,



Je suis aussi en train de travailler sur une mod pour un ES 406, mais comme il n'est pas à coté de moi (il est à la maison de campagne), je suis bloqué.



Est ce que quelqun peut me donner les positions relatives des 3 vis de colimations du secondaire? Elle sont disposé en un triangle isocèle (peut être meme équilatéral). il me faudrait la "base" et la "hauteur" du triangle (entre axes des vis)...







Sur ta photo, tu a un "cache" au dessus du primaire. Est ce que c'est toi qui l'a rajouté, ou c'etait de base dans ton scope? car le mien n'en a pas...



Cyrille

[regulus6621]

salut



alors tu veux savoir.......................



c'est 20 centimètres la hauteur entre le miroir et le bord de la boite





pour les vis du secondaire c'est 35mm pour la base et 40mm pour les cotés donc un triangle isocèle.



et au fait oui ! c'est quoi ce pare buée autour du primaire ?

pourquoi t'as démonté le couvercle pour le remplacer par ce tube en alu



je comprends pas l'idée ! la collimation par le haut c'est pourtant un mieux non...

Modifié 13 mai 2018 par regulus6621
