Mon T350 de voyage + nouvelles photos

[José9]

Hello,

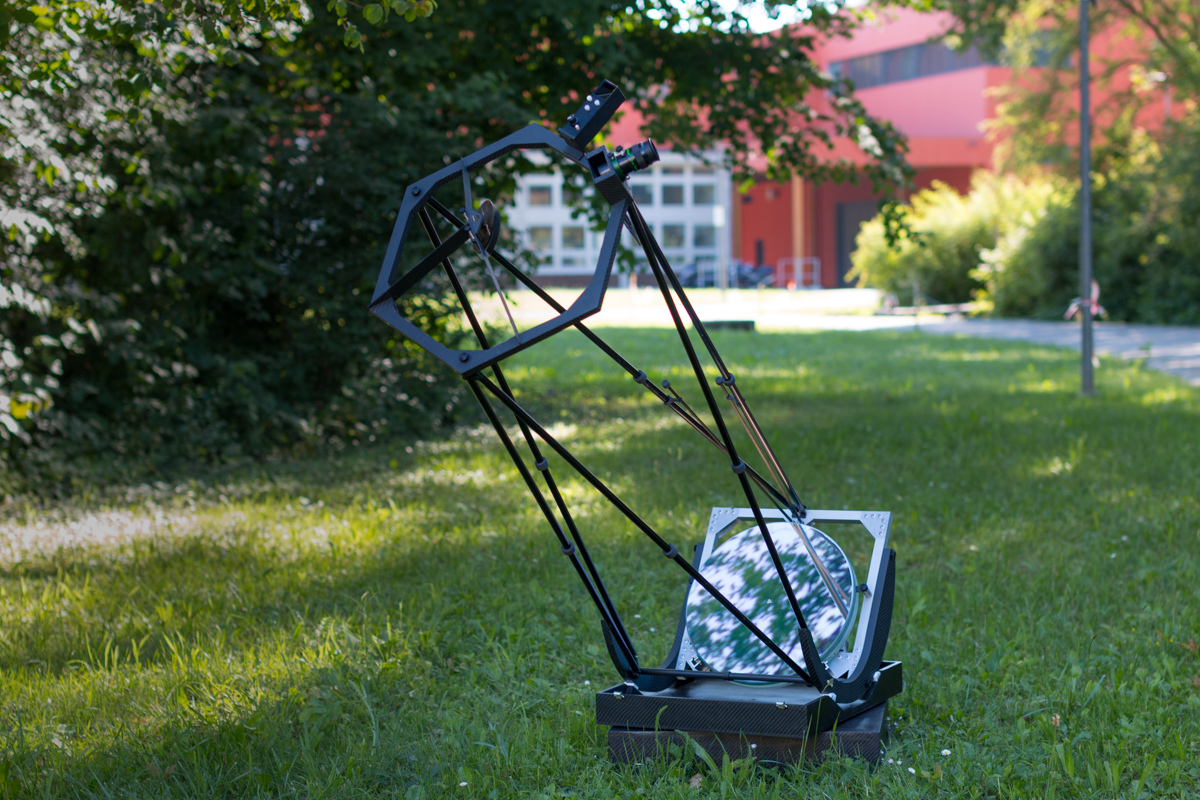

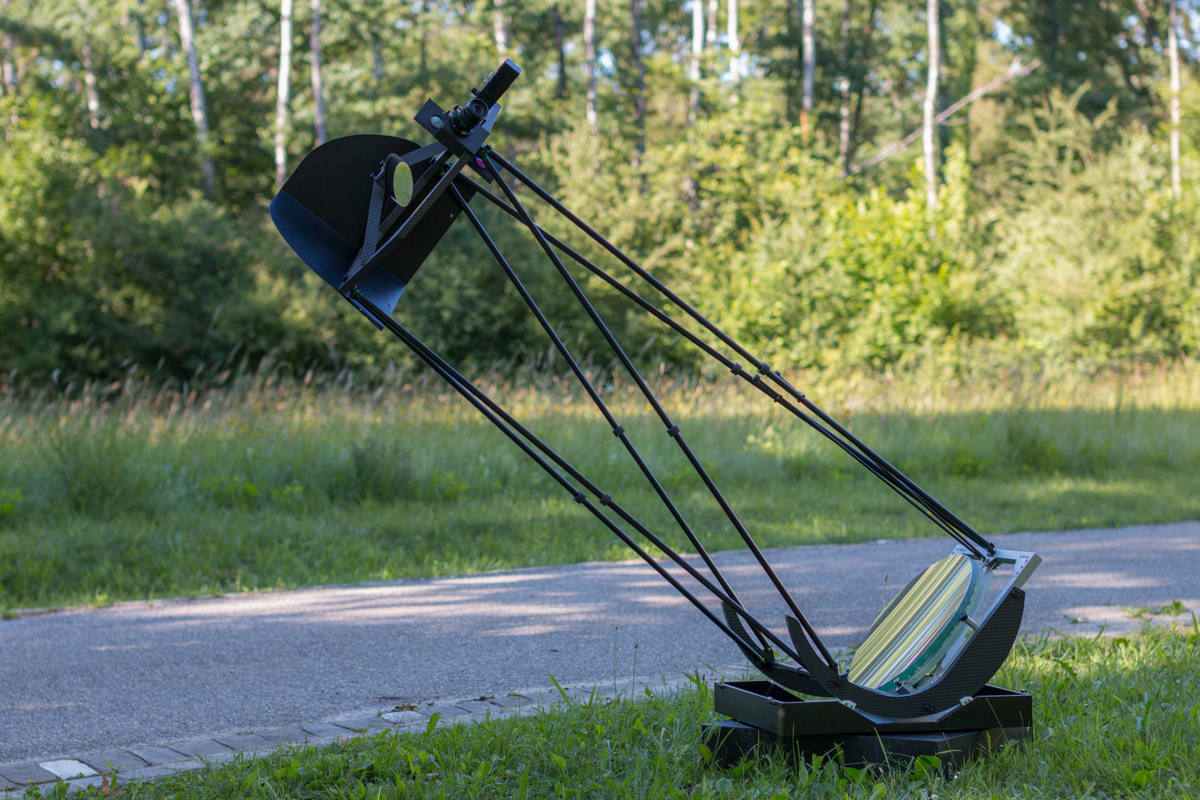

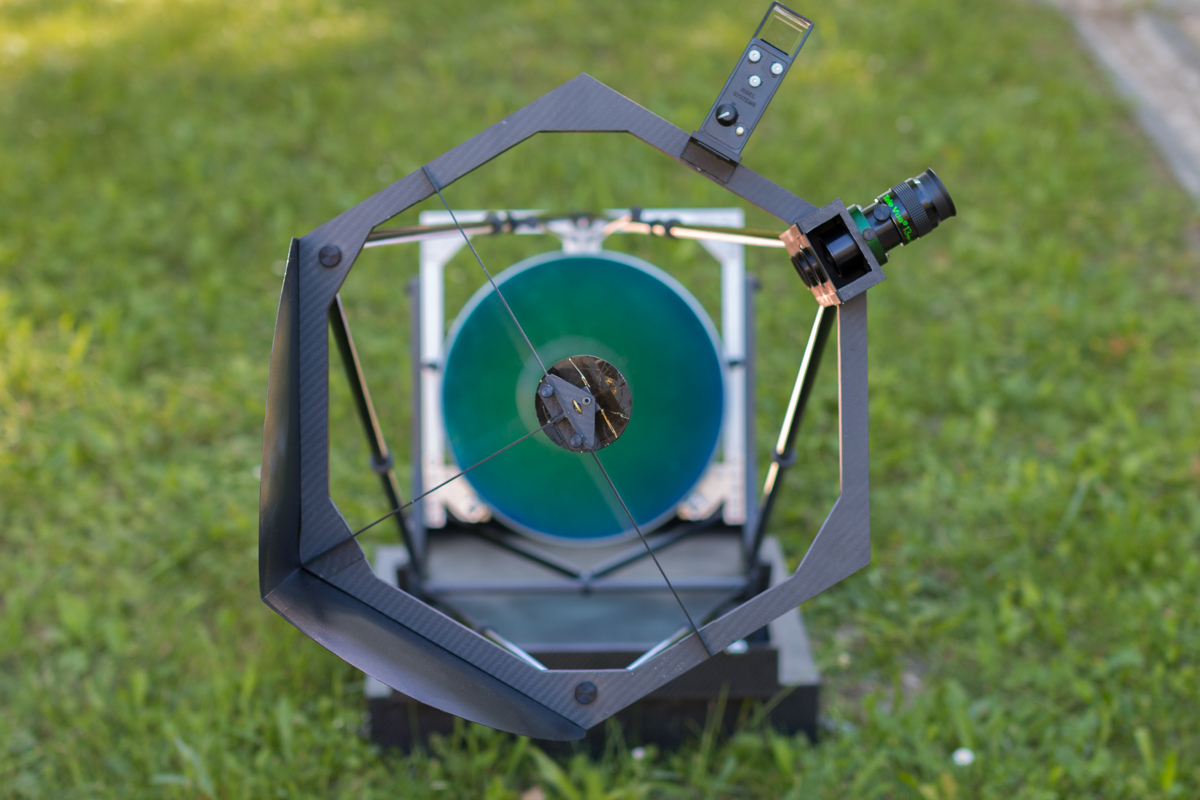

Je vous présente mon T350 en carbone de voyage. 14.5kg tout compris, dont 7.1 de miroir (étui des tubes et boîte du primaire en CP10mm).

Le cahier des charges était le suivant:
- Miroir en cabine -> 350mm (pas sûr que des bagages à main de 400+ passent encore longtemps)
- Structure en soute
- Balsa/carbone (Pour le poids)
- 350 -> 1.25" est suffisant, de plus c'est cohérent avec ma gamme d'oculaires (pano 24, nagler 16, 13, 9 et 5, Barlow TV2x)
- Passe filtres

- Secondaire non-démontable
- 6 tubes démontables fixés sur les tourillons

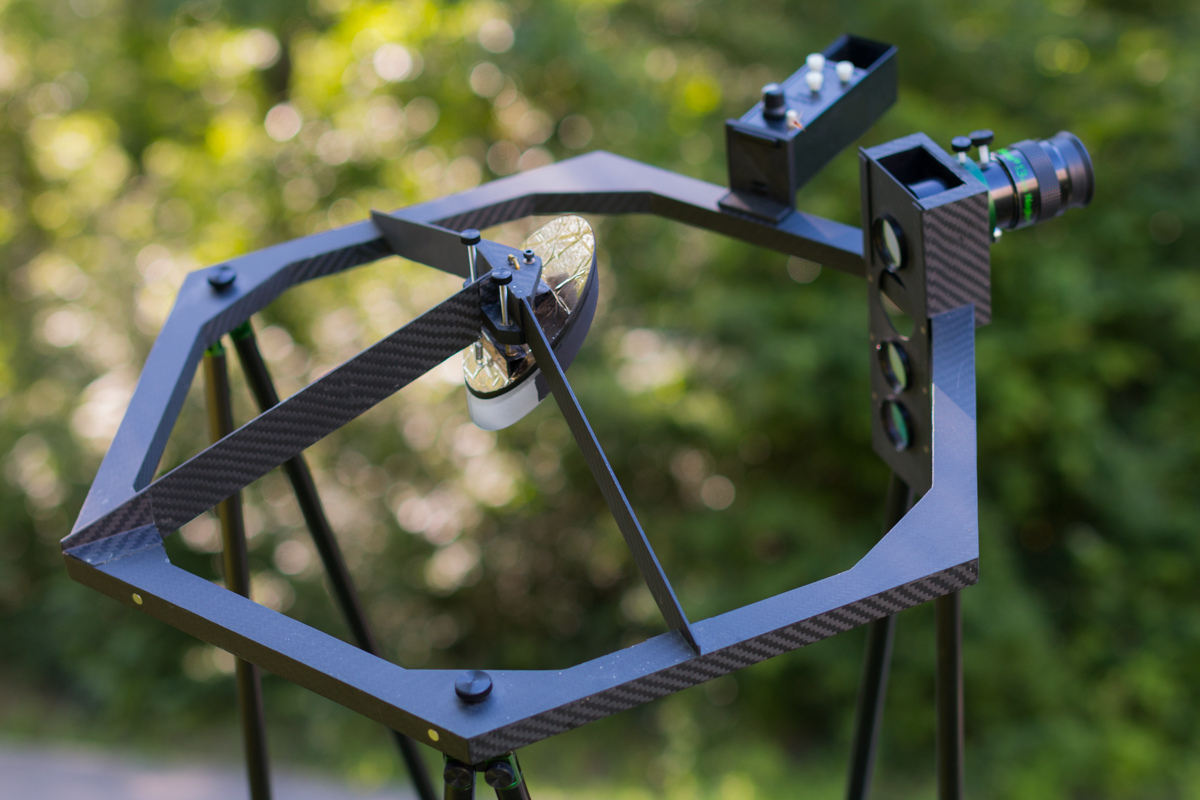

Comme l'a noté @fred-burgeot sur le forum, il a un bel air du T400c de @serge vieillard, c'est normal. En effet le balsa venant en lattes, la structure polygonale de l'anneau secondaire coule de source.
Il y a néanmoins des petites différences:

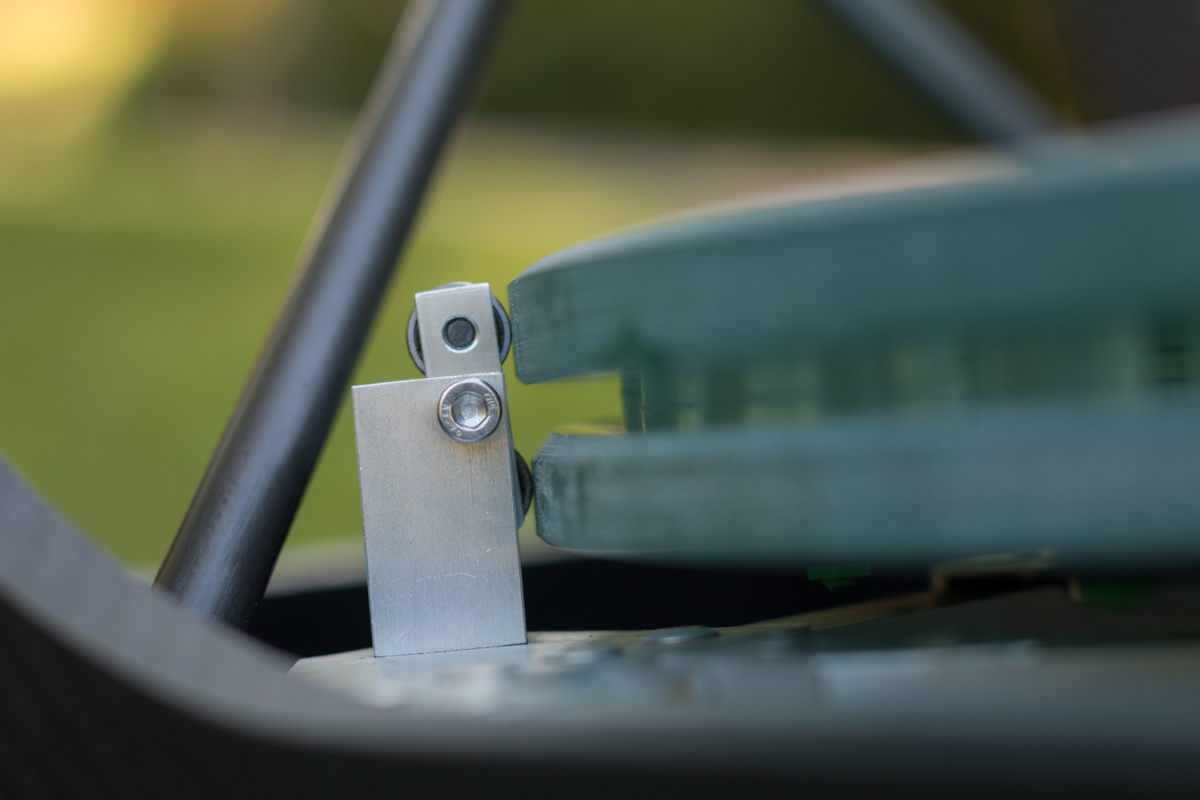

- Support latéral du miroir par roulements

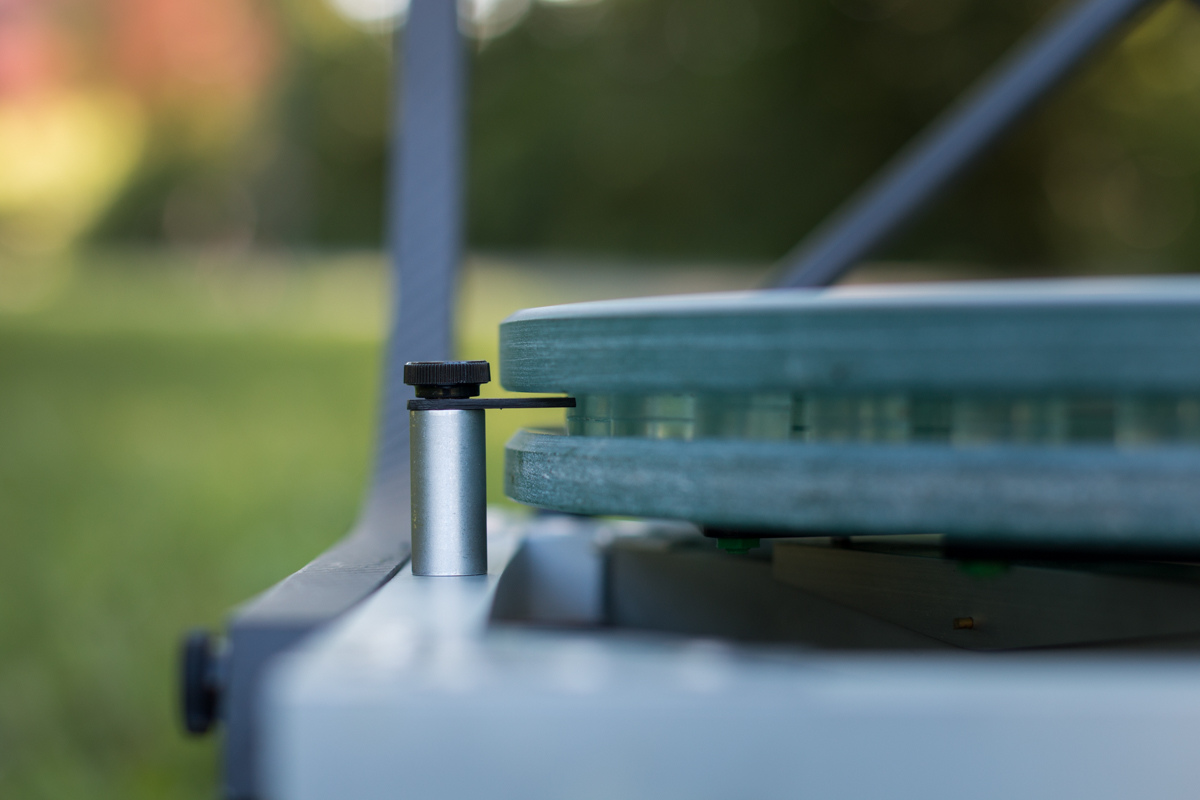

- Pattes anti-basculement
- Boîte-Rocker "à la Strock"

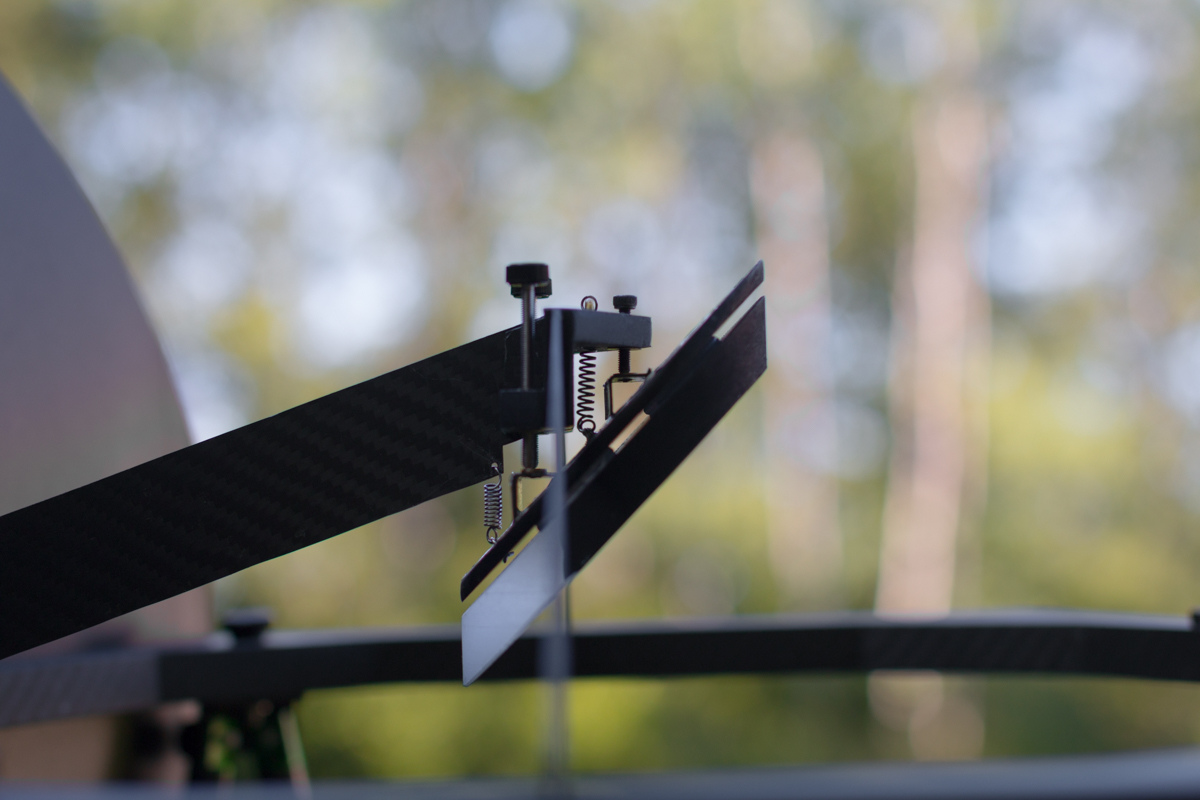

- Deux ressorts pour maintenir le secondaire
- Aimants incrustés dans la cage pour tenir la pare-lumière

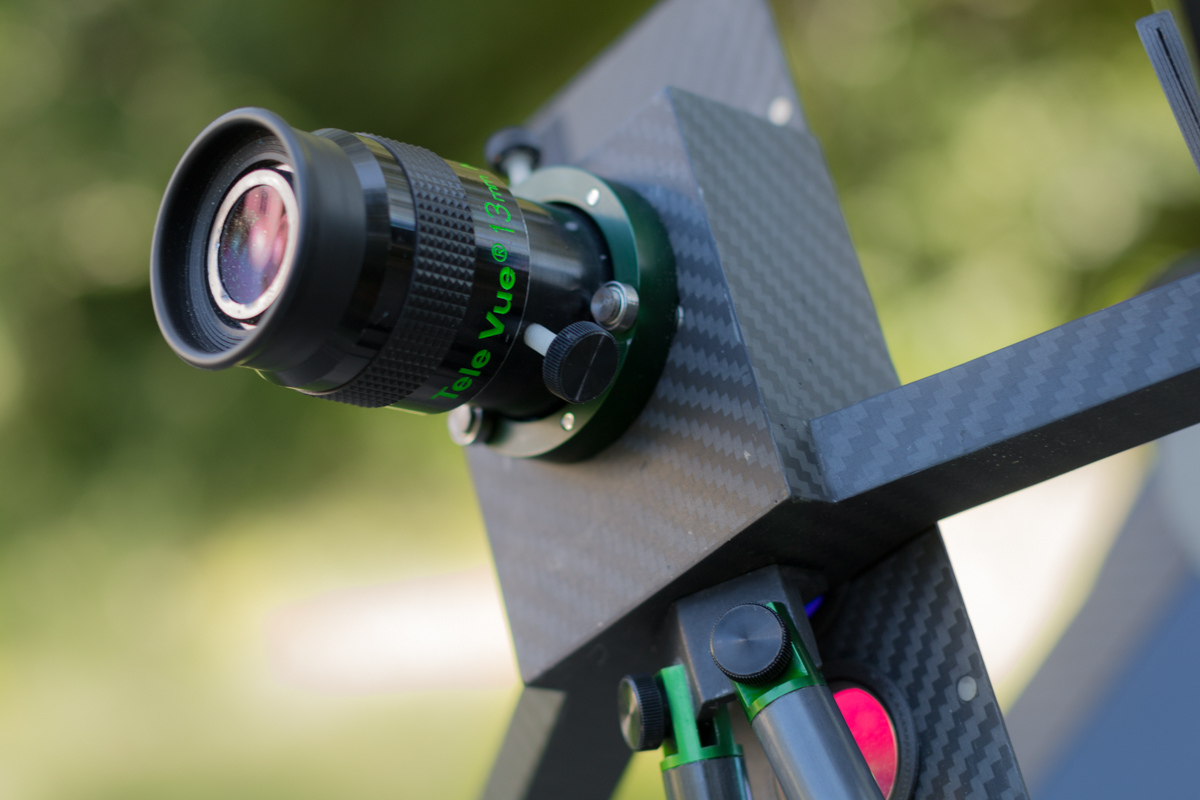

- Po helicoïdal 31.75



Astronomicalement
José

[Norrin radd 77]

Salut José



J'en suis bouche Bée , c'est une bête de concours !!!

C'est tellement bien fini, tout est soigné ,précis ....



Bravo et respect !!

[JMDSomme]

Ben ça!

Comme ça, sans prévenir?

Tu vas un peu nous détailler le travail ou nous laisser juste sur notre faim?

Le travail balsa / carbone semble absolument parfait: pompe à vide, polyane sur une table à troutrous ?

Tu l'as fabriqué ?

Y'a un truc que je ne pige pas sur le détail de la tranche de ton miroir: il a été sculpté avec une encoche dans la tranche? (là ou tu mets le taquet de retenue pour le transport)

Miroir d'artisan?

Pièces alu (jonction tubes) maison ou artisan local?



(...) ?



Magnifique objet !

[Invité]

JMD bien sûr qu'il a tout fait lui même!



Comme dit par ailleurs: superbe!

[JMDSomme]

Mais!

C'est juste improbable la qualité de fabrication, je suis certain qu'on peut chercher dessous, dessus... et ne pas trouver un poil de carbone qui dépasse...

Yoann, quand tu dis tout: le miroir aussi ?



[JMDSomme]

Le barillet!

Je veux voir le barillet !

[Norrin radd 77]

C'est tout a fait ça,plus je regarde les photos plus je me dis "Ouah ,la vache !!"











[Invité]

il y a 43 minutes, JMDSomme a dit :

Mais!

C'est juste improbable la qualité de fabrication, je suis certain qu'on peut chercher dessous, dessus... et ne pas trouver un poil de carbone qui dépasse...

Yoann, quand tu dis tout: le miroir aussi ?



Non le miroir c'est un sandwich Hubble Optics, mais José en parlera mieux que moi.

[JMDSomme]

Bon ... attente gourmande de détails!



[Chtit Bilou]

GENIALISSIME !!!!!

T'as vu, j'ai écrit en vert aussi !

Et bé moi, j'veux voir la jupe ! ! !



Un grand bravo à toi José !!!

Bon ciel !!!



PS : j'aimerais aussi des photos en position voyage voyaaaage !

Modifié 20 juin 2018 par Chtit Bilou

[JMDSomme]

Je viens de regarder les miroirs ils ne sont pas hors de prix et, s'ils tiennent leurs promesses, c'est que du bon: léger, mise en température et homogénéité de la t°

Pour un 16" ils parlent d'un barillet 6 points, ça semble peu... et cela peut il s'apprécier avec un log comme flop (vu la structure particulière du miroir) ?

Ce scope d'exception soulève un nombre incalculable de questions, je vais prendre un lexomil et aller me pager!

Bon ciel ! (de lit)

[Will]

Quel MAGNIFIQUE instrument José !!  Ouah !!



Et oui, que de questions :



- c'est quoi ce miroir avec sa tranche creuse ?

- comment se présente la bête dans sa boite de voyage ?

- comment se fait la collim ?

- la cage du primaire : une photo !



Chapeau, et belles images.

[AZtro]

Magnifique ! Un niveau de finition topissime. Tu peux etre fier. Moi aussi j espere voir des photos des étapes de fabrication 😉 . Quand je vois les discussions sur la qualité relative de certains "artisan " sur un autre post et la qualité de ton travail on se dit que les rôles sont mal distribués  😞. Encore bravo José.

Modifié 21 juin 2018 par AZtro
Fautes

[JMDSomme]

Je suis allé voir les miroirs sandwich sur le site d'Hubble optics: s'ils tiennent leurs promesses c'est juste parfait: léger, mise en t° rapide et homogène, coût qui semble raisonnable (à voir de plus près avec taxes, transport + options ...).

Jamais vu un scope du commerce (artisanal ou pas) qui présente un niveau comparable et... ce dob doit pas peser bien lourd, le rêve pour faire de la rando astro vers les sommets bien sombres?

[DOB BLEU]

  Bonjour

 C' est propre , ça m' a l' air nickel, vivement le Margériaz.

  JM

[Leimury]

Bonjour,



Je ne sais pas si c'est plus sûr d'avoir un miroir en baggage à main.

Quand un employé zéllé décide de fouiller tes baggages tu peux difficilement lui interdire quoi que ce soit, y compris toucher une face optique.



Surtout que le miroir va laisser un gros truc bizarre quand ton baggage passera sous la machine à rayons X, ça intyrigue et ça pousse justement à la fouille.



Bon ciel

[Extraterez]

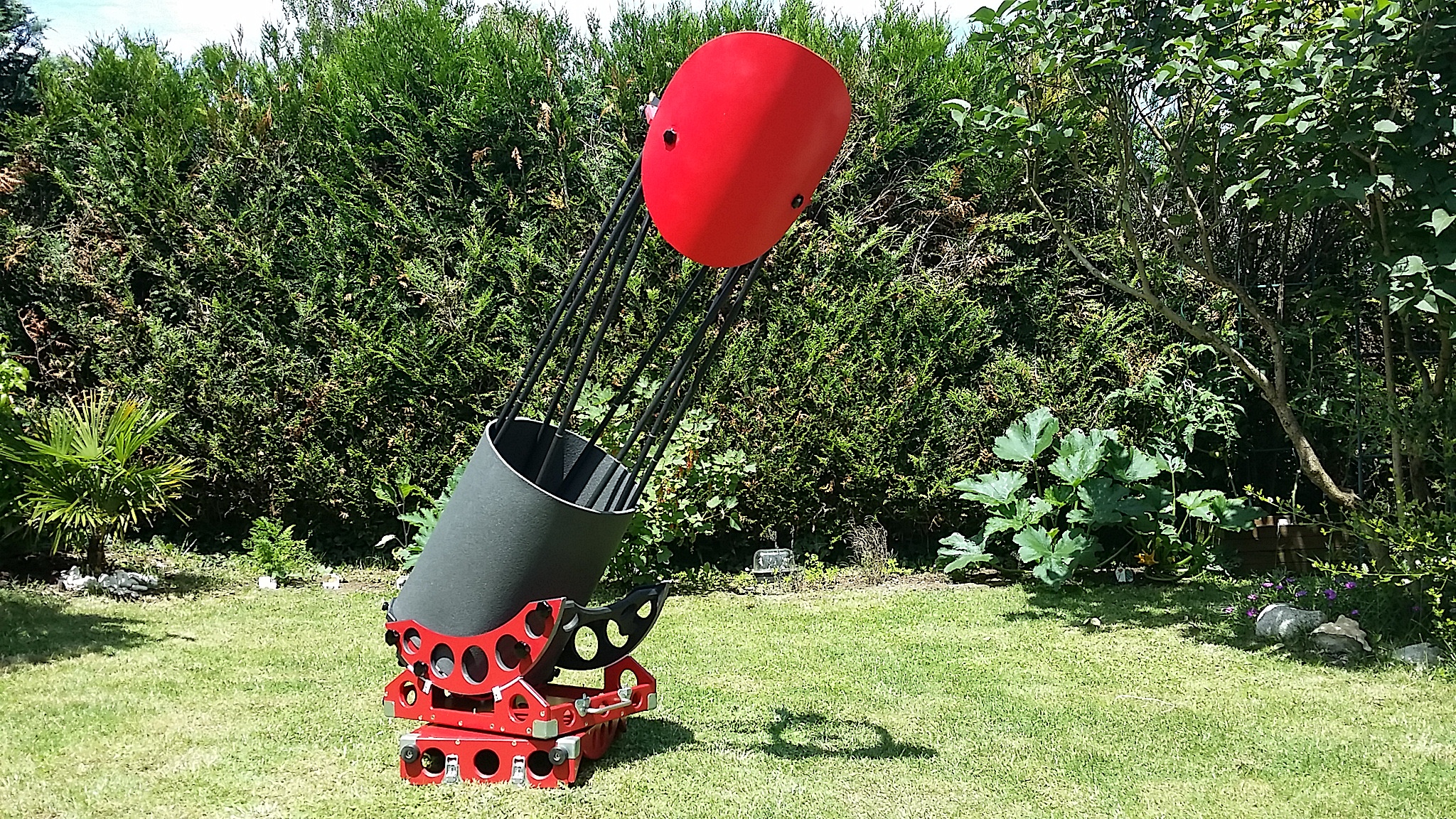

Whaouuu ! Que de chemin partagé depuis la fabrication du Strock. Et quel niveau de perfection dans la construction (on pourrait bien s'entendre ), pas évident avec le carbone. Avec mon dernier né, on est à peu près sur la même config. (350, po 1,25"), et j'arrive sensiblement au même poids final en construction PE + CTP. Mais toi tu as poussé le truc en l'imaginant un peu plus compact pour les voyages en avion. C'est un bel engin ! Une petite photo de de la mise en boite ?
PS : Mon miroir de 200 en cabine n'a jamais été touché par les contrôleurs, pourtant il en a fait des voyages en avion. Le plus intriguant dans leur écran, c'était surtout toutes les petites pièces métalliques du barillet.

[0zzy]

Eh ben mes cadets, eh ben mes p'tits frères...

Que voilà du bel ouvrage.

Félicitation au papa !

[Patcubitus]

Du travail de PRO.

Et je sais de quoi je parle, je suis de la partie, + de 30 ans dans les matériaux composites.

Hâte de voir comment tu as procédé pour faire ce scope.



Patrice

[Elki]



Comme les autres, j'aimerais en voir et en savoir plus.

[Subwoof]

Wow!



Magnifique! Qu'il est beau, mais qu'il est beau !

[JMDSomme]

Il est beau mais..... que vaut il sur le ciel ?

[yves piette]

Il y a 3 heures, JMDSomme a dit :

Il est beau mais..... que vaut il sur le ciel ?



Un élément de réponse ....



Yves

[teddelyon]

Encore une fois magnifique !!! Mais il faut que tu nous en dise un peu plus

[Extraterez]

Citation

- Aimants incrustés dans la cage pour tenir la pare-lumière



C'est beau !

[JMDSomme]

Le dessin: d'après photo

Je déconnes, ça semble être vraiment le pied ce scope !!!

Ca donne envie de nettoyer l'atelier et de se retrousser les manches.

[Fredjel]

Superbe! On voit le souci du détail. Bravo!

[olivdeso]

à celui la il est beau, je le sur kiffe

[skat44]

Bonjour,



Il y a de l excellence dans ton travail. Le prototype est merveilleux, la série commence quand ? Je blague ,mais cela mériterait.

Encore bravo.

[Will]

Ton blaffage est fait avec quel matériau ? J'ai l'impression d'un support cartonné dont les surfaces ont été traitées.



Je viens de faire le mien en bois (2 mm d'épaisseur) pour qu'il ne se plie pas sous le vent comme le précédent en tapis mousse trop fin. Mais ce petit nouveau présente trop de poids sur les objets bas au dessus de l'horizon (du moins avec mes Hypérions, les plus lourds de mes oculaires).
