Imagerie à distance : un petit HUB USB 2.0 bien sympa

[Floastro]

Hello à tous,



Ayant changé la Config de mon gros PC de traitement, j'ai fais reconditionner l'ancienne Config dans une nouvelle tour pour me faire un petit poste de pilotage CCD & monture depuis la véranda, avec le télescope au milieu du jardin. Le tout piloté en natif sous PRISM v10 Avancée.



Pour la monture, une Losmandy TITAN avec Gemini 2, pas de soucis je suis en câble Ethernet 25m pour le pilotage et le Pulse Guide.



Restait les caméras CCD, Imageur + Autoguideur, et le focuser (FLI ATLAS pour ma TeleVue, ASA OK3-Z pour mon Newt ASA 12").



Plutôt que de me diriger sur un Switch ou un SILEX (avec peut être des problèmes de compatibilité), je me suis dirigé sur une autre solution : un Extender USB. Ayant lu quelques posts ici datant de quelques années, il y a eu pas mal de déboires parmi ceux qui en ont utilisé.



Plutôt que de prendre un Extender bon marché, je me suis dirigé sur la marque Pro ROLINE. ROLINE a conçu un Extender USB pour une distance max de 50m et un autre pour 150m. J'ai choisi celui pour 50m.









Après réception, petit essai en intérieur de l'Extender USB 2.0 - RJ45 HUB 4x ROLINE.



Je vous fais le topo et retour de cet Extender ROLINE en version HUB 4 ports.



Matériel utilisé pour les tests et qui sera utilisé en réel en imagerie CCD :



-Tour PC avec Windows 10 Pro 64bits vers. 1803
-µP i7 950 4 cores 3.07Ghz - RAM 12Go - carte graphique Radeon HD7700 1Go

-câble Ethernet 25m CAT6a avec blindage norme S/FTP
-câbles USB blindés + noyaux ferrite

-caméras CCD Moravian G4-16000 (Imageur KAF-16803) + CCD G1-301 (Autoguideur)
-Focuser FLI ATLAS ou ASA OK3-Z.

-logiciel de pilotage PRISM v10 Avancée

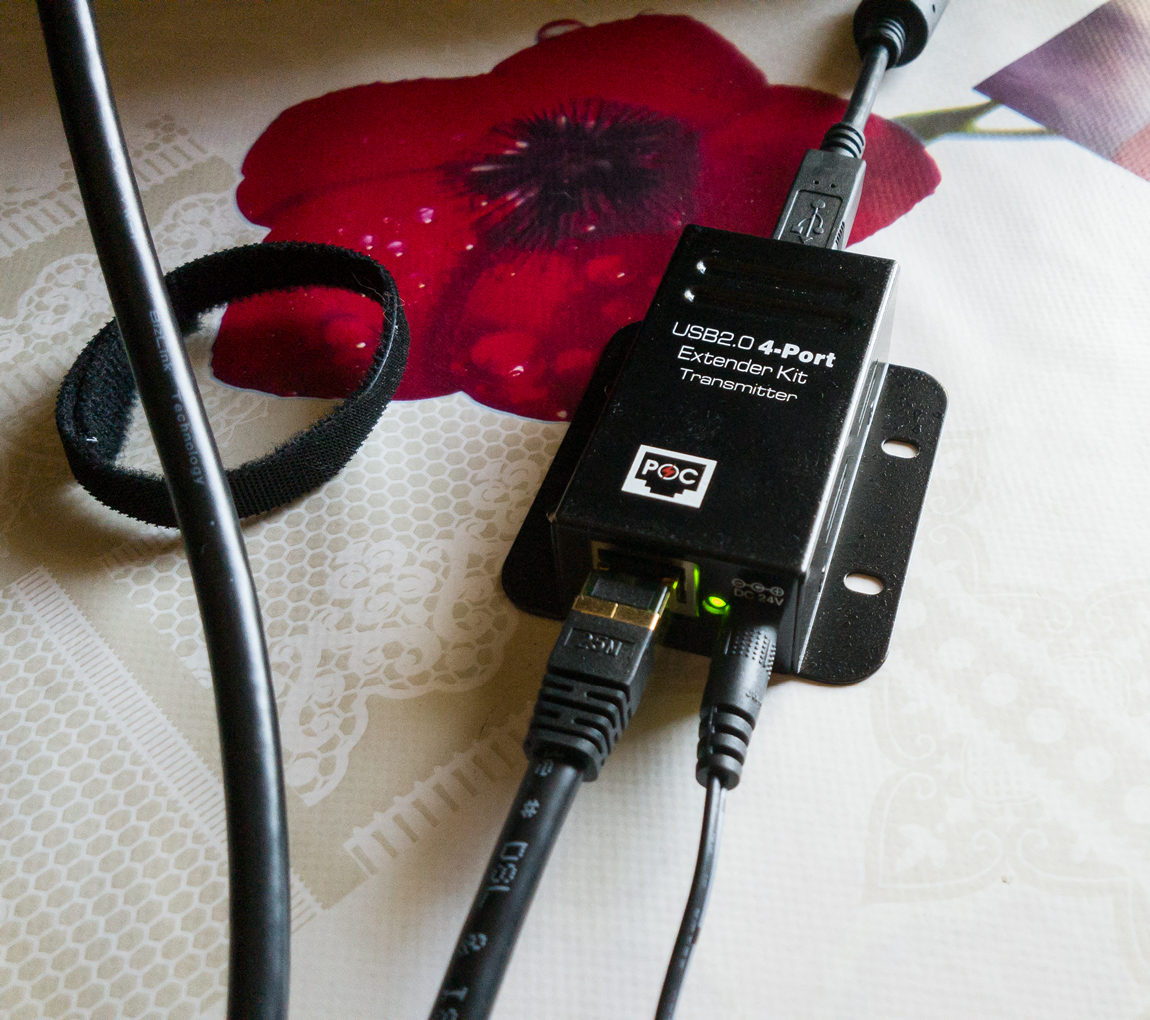

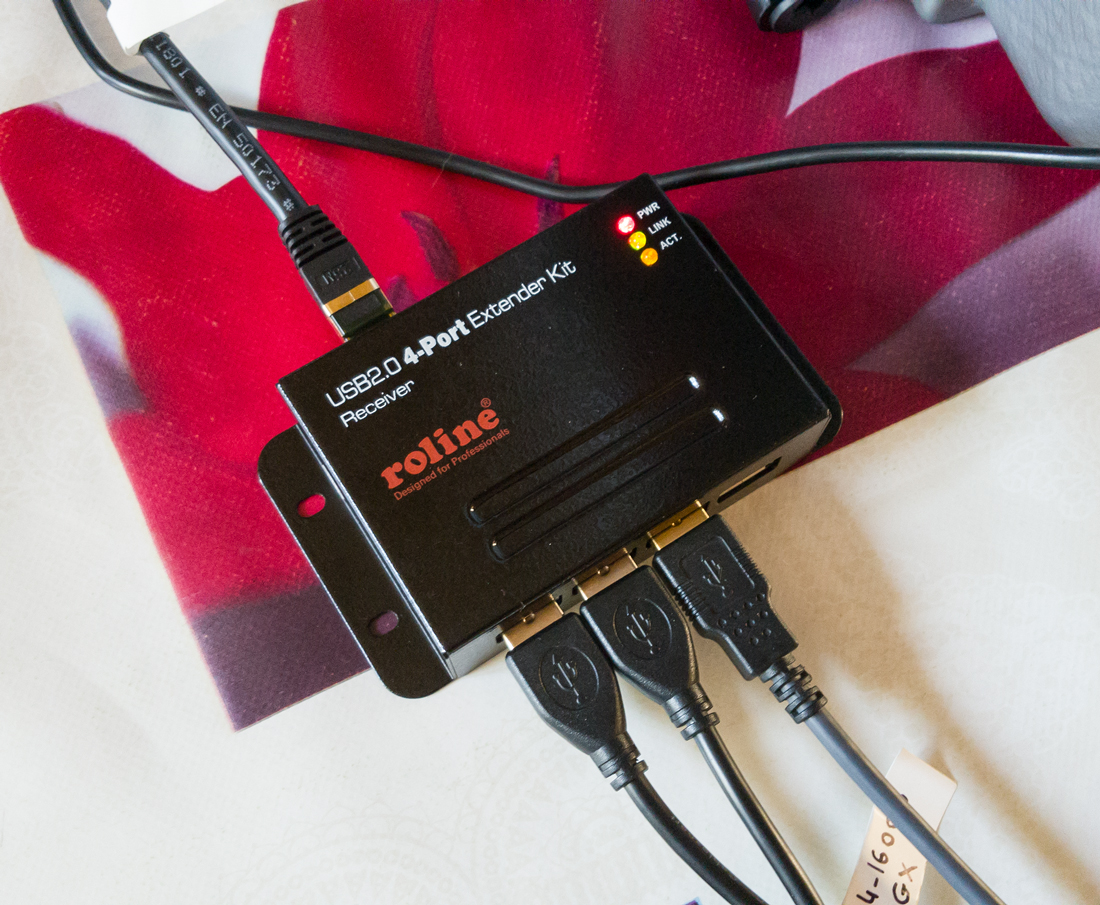

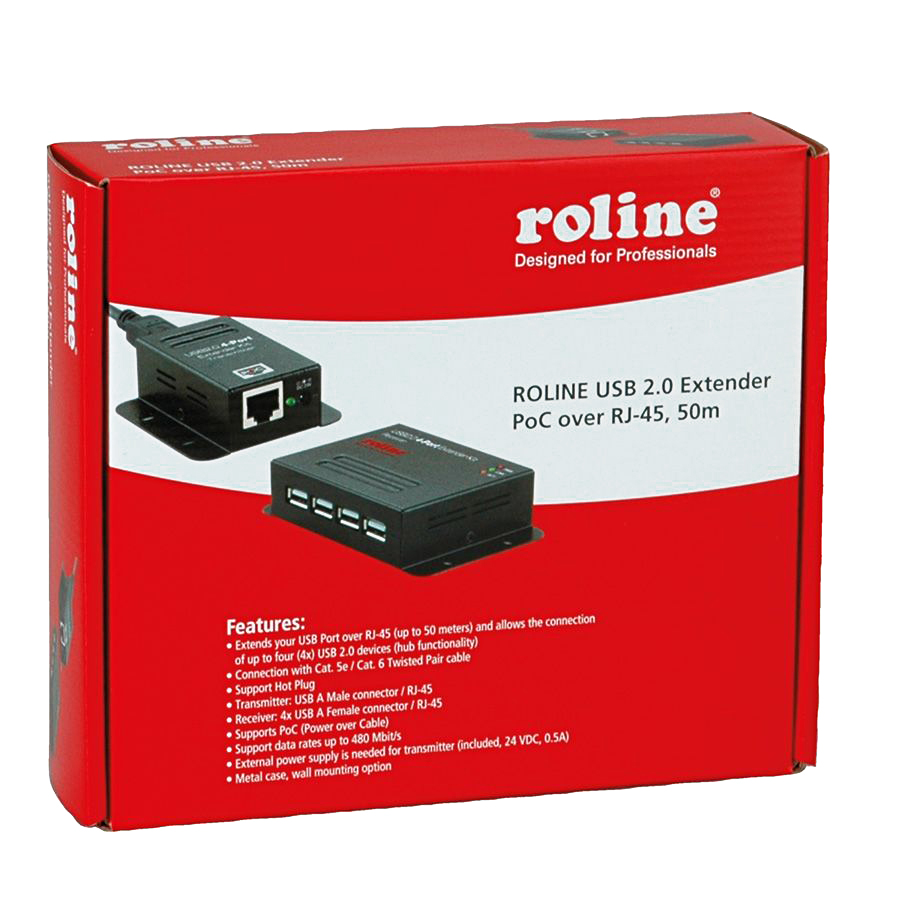

L'Extender USB 2.0 - RJ45 HUB 4x ROLINE est composé d'un petit boitier Transmetteur auto-alimenté par le port USB du PC, d'un Récepteur HUB à 4 ports USB. ROLINE garantie 5 ans ses accessoires qui sont à la base pour l'industrie et les professionnels. Le tout est entièrement en métal, pas de boitier plastique.

L'ensemble est certifié PoE (PoC over RJ45 chez ROLINE) pour Power Over Ethernet. Une petite alim de 220v/24v 0.5A vient se brancher sur le petit boitier Transmetteur. Avec la norme PoE, l'alimentation 24v 0.5A est transmise au boitier Récepteur HUB par le câble Ethernet pour alimenter à distance le dit Récepteur et permettre ainsi d'alimenter les accessoires en USB qui en ont besoin, dans mon cas l'autoguideur Moravian G1-301. Donc pas d'alim supplémentaire dans le bas du télescope.



J'insiste sur la qualité des câbles utilisés.



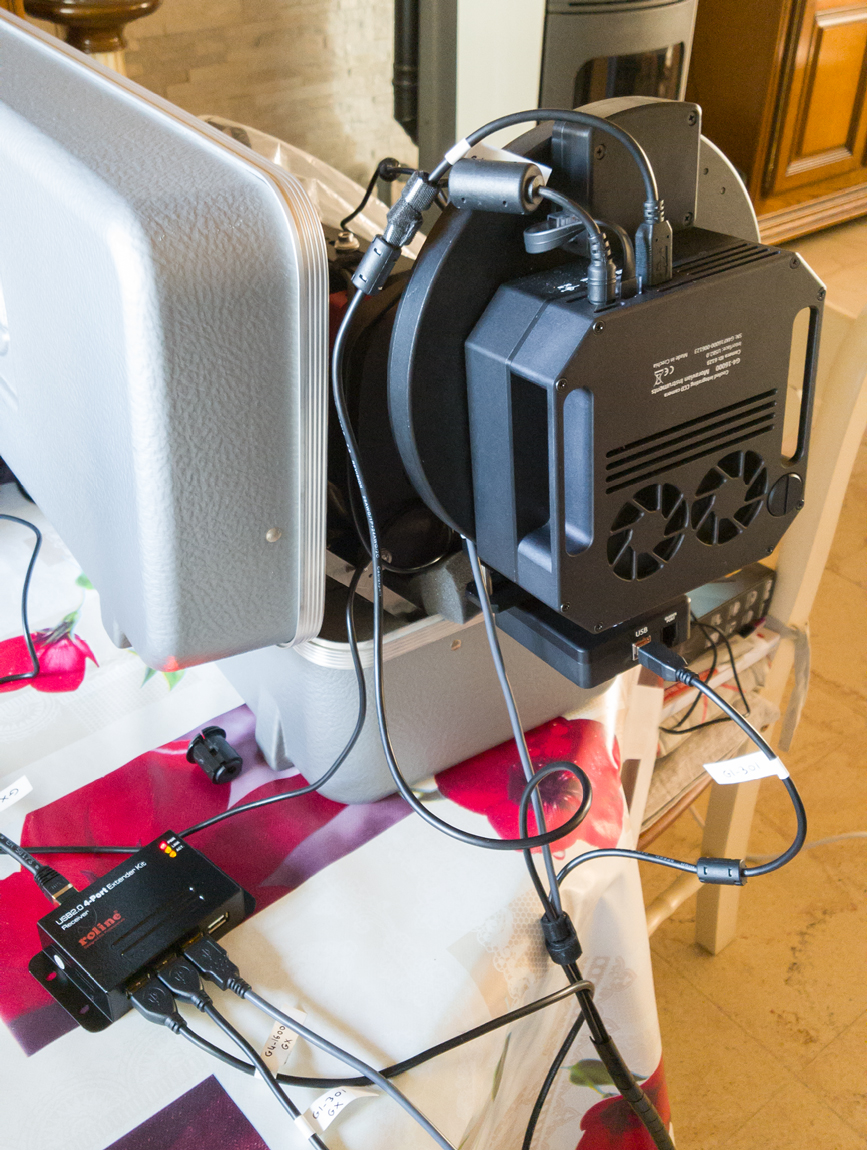

Tests effectués :



1)Reconnaissance de tous les accessoires branchés sous PRISM 10 en natif pour les CCD et ASCOM pour le FLI ATLAS.

2)Activation des CCD et du FLI sous PRISM 10

3)Essais d'images simultanées avec la G4-16000 (10sec de pose en bouclage) en B1x1 + G1-301 (3sec de pose en bouclage avec fenêtre de 100x100) pour simuler comme en prise de vue, Imageur d'un côté et autoguidage de l'autre.

4)Essai de pilotage du FLI ATLAS avec en simultané des prises de vue en bouclage d'une fenêtre de 100x100 de la G4-16000 en B1x1 pour simuler une séquence de MAP Auto.





Résultats :



-Tout fonctionne à la perfection ! Aucun plantage, tout le matériel a été reconnu sans difficulté, pas de ralentissement du temps de chargement des images de la G4-16000 par rapport à ce que j'avais avant.

-Récupération de tout le pilotage CCD en natif.

-Pilotage Focuser ASCOM OK

-Pas de modification de mon câblage actuel et je reste complètement en câble Ethernet avec le télescope à 15m et le PC sous la véranda.





Restera à utiliser en conditions réelles d'imagerie. Mais ce qui a été testé est plus qu'encourageant et va me permettre de simplifier le câblage Télescope/PC en éliminant un câble (rallonge amplifiée de 20m du FLI).

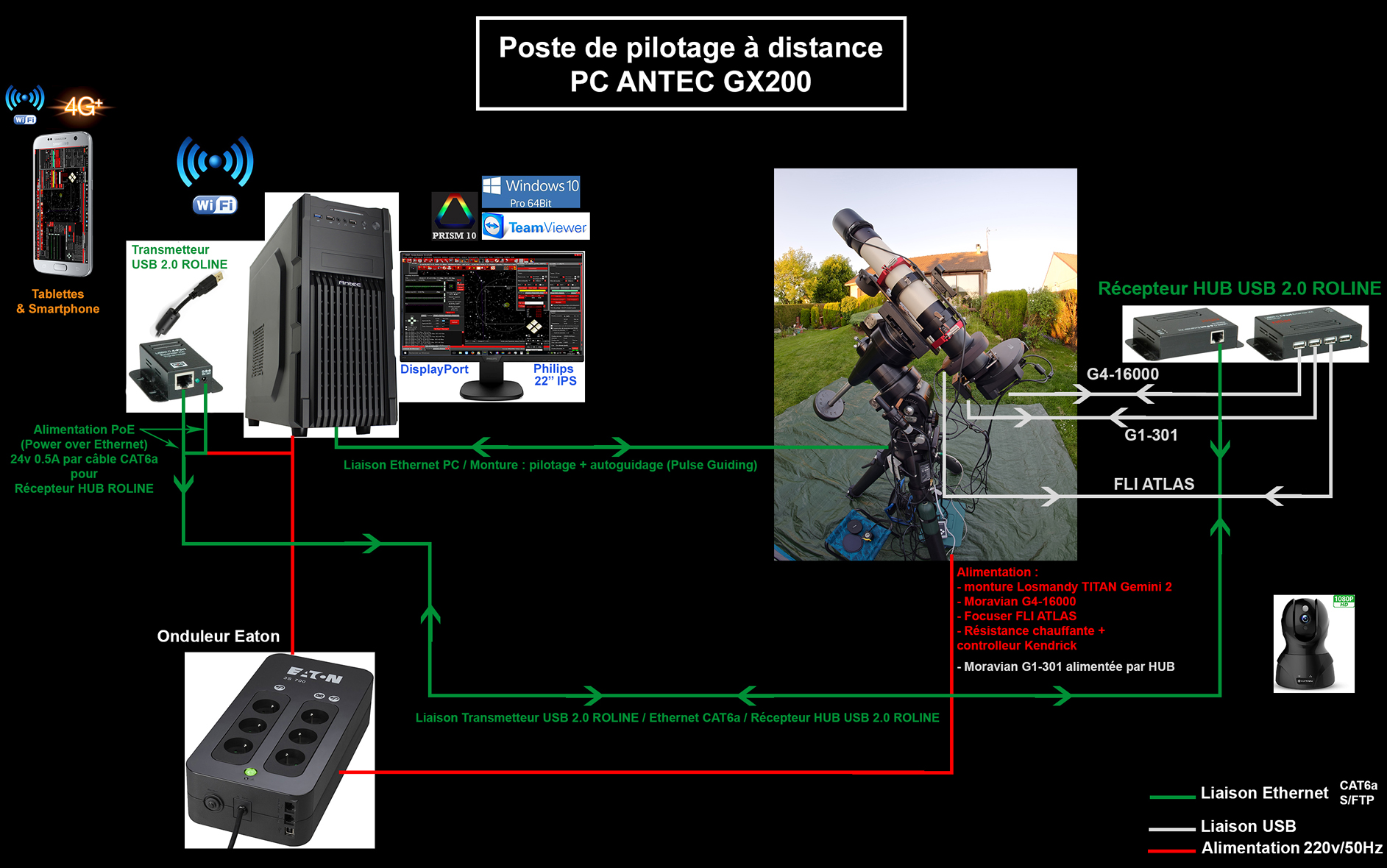

Ne restera que le câble d'alimentation principal 220v et les deux câbles Ethernet gainés ensemble, 1 pour la liaison des boitiers de l'Extender ROLINE et 1 pour le Gemini 2 de la Losmandy TITAN vers le PC.



Si cela en intéresse certains, il est possible de commander ce système ROLINE chez https://www.touslescables.com/ pour €86 hors frais de port. Car cet Extender ROLINE est vraiment pas facile à trouver du fait qu'il est destiné pour les professionnels.



Peut être une bonne alternative, en terme de compatibilité, par rapport au SILEX.























A+++++++++



Florent

Modifié 24 juin 2018 par Floastro

[fredogoto]

Merci pour ce super contre rendu, tout comme je les aimes. Nul doute qu’il va servir à de nombreux astral. Bien joué



[Floastro]

Il y a 17 heures, fredogoto a dit :

Merci pour ce super contre rendu, tout comme je les aimes. Nul doute qu’il va servir à de nombreux astral. Bien joué





Hello Fredo,



Merci.



Je pense que cela peut en intéresser certains, après c'est sûr ce n'est pas une solution ultime, certains préfèreront utiliser un Switch ou un SILEX. En tout cas avec du matos Moravian ça fonctionne.



L'Extender USB que je présente on en trouve plein sur le web que se soit Amazon, eBay ou d'autres marchands en ligne spécialisés informatique. Mais pas mal sont à petits prix donc quid de la qualité et certains sans alim et sans la norme PoE. J'ai voulu prendre aucun risque en misant sur la qualité du produit et de mon câblage.



A++++++



Florent

[christiand]

Bonjour et merci pour ce CR.



Je travaille un peu de la même manière : equipement sur la pelouse et PC au fond du garage, un PC sous Vista uniquement pour l'imagerie du CP, pas vraiment besoin de puissance pour les acquisitions et les prétraitements.  Je n'ai pas de liaison ethernet, j'avoue que j'ai réfléchi un moment à cette possibilité mais cela me semblait plus compliqué : J'ai conservé une allonge USB TrendNet autoamplifiée + un cable série type RS 232. Ces 2 cables pilotent l'AP900GTO (ou la G11) et la Sbig derrière le telescope.

J'ai cru un moment que l'USB de 15 metres allait montrer des signes de fatigue (elle est stockée enroulée à l'exterieur sous abri) , mais il n'en est rien, et cela depuis 10ans déja avec un bon nombre d'acquisitions.



Christian



[Bandido]

Hello,



Info intéressante, merci Florent.



Le problème des solutions USB à câbles est que leur performance dépend beaucoup de la qualité de fabrication et de leur isolation. Impossible de savoir à l'avance si un câble va tenir la distance (pas de norme comme pour le RJ-45). Mon PC est à 6m câble de ma CCD. Selon la rallonge utilisée, cela ne fonctionne pas (Delock par exemple). Par contre, j'ai toujours eu de bonnes expériences avec les câbles de la même marque que l'extender que tu présentes (Roline). Cela en USB3, qui tient mieux la distance même si derrière les périphériques ne sont que USB2.



Comme je suis embêté avec le câble USB qui vient du mécanisme du toi, qui n'aime pas du tout être rallongé, je m'empresse de commander ce produit et je l'installerai lors de ma prochaine visite à mon remote en Espagne. Pour l'instant je m'en sors avec un hub USB3 alimenté en 12V à mi-parcours et une carte d'extension pci-express USB3 aussi alimentée en 5V (ou 12V je ne sais plus, Molex d'un PC).



A+

Miguel

[Floastro]

Il y a 15 heures, christiand a dit :

Bonjour et merci pour ce CR.



Je travaille un peu de la même manière : equipement sur la pelouse et PC au fond du garage, un PC sous Vista uniquement pour l'imagerie du CP, pas vraiment besoin de puissance pour les acquisitions et les prétraitements.  Je n'ai pas de liaison ethernet, j'avoue que j'ai réfléchi un moment à cette possibilité mais cela me semblait plus compliqué : J'ai conservé une allonge USB TrendNet autoamplifiée + un cable série type RS 232. Ces 2 cables pilotent l'AP900GTO (ou la G11) et la Sbig derrière le telescope.

J'ai cru un moment que l'USB de 15 metres allait montrer des signes de fatigue (elle est stockée enroulée à l'exterieur sous abri) , mais il n'en est rien, et cela depuis 10ans déja avec un bon nombre d'acquisitions.



Christian





Hello Christian,



J'avais envisagé au départ cette solution, certes très simple. Mais je ne voulais pas, vu mon installation, me retrouver avec tout un tas de câbles. J'ai donc cherché à optimiser le câblage et la connexion, dans le bas du télescope puis entre le télescope et le PC à 15m sous la véranda. Je voulais absolument câbler en Ethernet mais en restant en natif sous PRISM 10 et cette solution de l'Extender HUB USB 2 ROLINE m'a paru simple et efficace tout en gardant mon câblage réseau ETH. Pas d'alim supplémentaire dans le bas du télescope et un nombre de câbles télescope/PC réduit à son minimum, facile et rapide à mettre en oeuvre. Par contre je n'ai pas lésiné sur la qualité aussi bien des câbles Ethernet, qu'USB, tout est blindé. De même pour l'Extender, on en trouve plein sur le web mais de très basiques, c'est pourquoi je me suis dirigé sur la marque ROLINE.



Pour ma tour d'acquisition, il est clair qu'elle parait surdimensionnée en puissance pour de l'imagerie. Mais cette config était dans ma grosse tour de traitement et à laissée la place à une config plus véloce pour supporter la charge de traitement du gros capteur de la G4-16000. Me restait donc mon ancienne config sur les bras, que j'ai décidé de faire reconditionner dans une tour ATX plus compact (ANTEC GX200) pour la transformer en poste de pilotage associé à un écran PC Philips de 22" Full HD. Et je dois dire que de pouvoir tout piloter depuis la véranda avec cette mini installation est d'un super confort, déjà au printemps et qui va être plus qu'appréciable en automne & hiver.



A++++++++



Florent

[Floastro]

Il y a 15 heures, Bandido a dit :

Hello,



Info intéressante, merci Florent.



Le problème des solutions USB à câbles est que leur performance dépend beaucoup de la qualité de fabrication et de leur isolation. Impossible de savoir à l'avance si un câble va tenir la distance (pas de norme comme pour le RJ-45). Mon PC est à 6m câble de ma CCD. Selon la rallonge utilisée, cela ne fonctionne pas (Delock par exemple). Par contre, j'ai toujours eu de bonnes expériences avec les câbles de la même marque que l'extender que tu présentes (Roline). Cela en USB3, qui tient mieux la distance même si derrière les périphériques ne sont que USB2.



Comme je suis embêté avec le câble USB qui vient du mécanisme du toi, qui n'aime pas du tout être rallongé, je m'empresse de commander ce produit et je l'installerai lors de ma prochaine visite à mon remote en Espagne. Pour l'instant je m'en sors avec un hub USB3 alimenté en 12V à mi-parcours et une carte d'extension pci-express USB3 aussi alimentée en 5V (ou 12V je ne sais plus, Molex d'un PC).



A+

Miguel



Hello Miguel,



Bon ben écoute si cela peut t'aider. ROLINE fait aussi une version mono USB ou tu branche un seul accessoire USB 2.0, toujours avec la norme PoE.



J'ai vu que tu regardais pour changer le focuser de ta TeleVue NP127is !



Ma première image G4-16000 + TV NP101is modifiée PO : http://www.poigetdigitalpics.com/Fichiers_Divers/LRGB_StarColor_Recadree2_DBE_DBE_DBE_6_DBE3-Modifier_8b.jpg



A++++++++



Florent

Modifié 27 juin 2018 par Floastro

[Bandido]

Superbe ! Bravo ! Mais je trouve ton capteur trop grand et te propose de te l'échanger contre ma QSI 660...

[Floastro]

Il y a 4 heures, Bandido a dit :

Superbe ! Bravo ! Mais je trouve ton capteur trop grand et te propose de te l'échanger contre ma QSI 660...









D'accord mais pour €20 000. Prix d'ami



Il est clair que maintenant ça va être dur de revenir en arrière. Et encore cette première image est un amas globulaire, les prochaines seront des nébuleuses qui rempliront le champs. Et après cette seconde image à la NP101is, la G4 fera sa deuxième inauguration ....sur l'ASA 12" !



Affaire à suivre donc.

[Bandido]

Avec ce super réglage de tilt, j'hésiterais à ta place à la dévisser de la NP jusqu'à la fin  de l'été !

[Floastro]

Il y a 14 heures, Bandido a dit :

Avec ce super réglage de tilt, j'hésiterais à ta place à la dévisser de la NP jusqu'à la fin  de l'été !



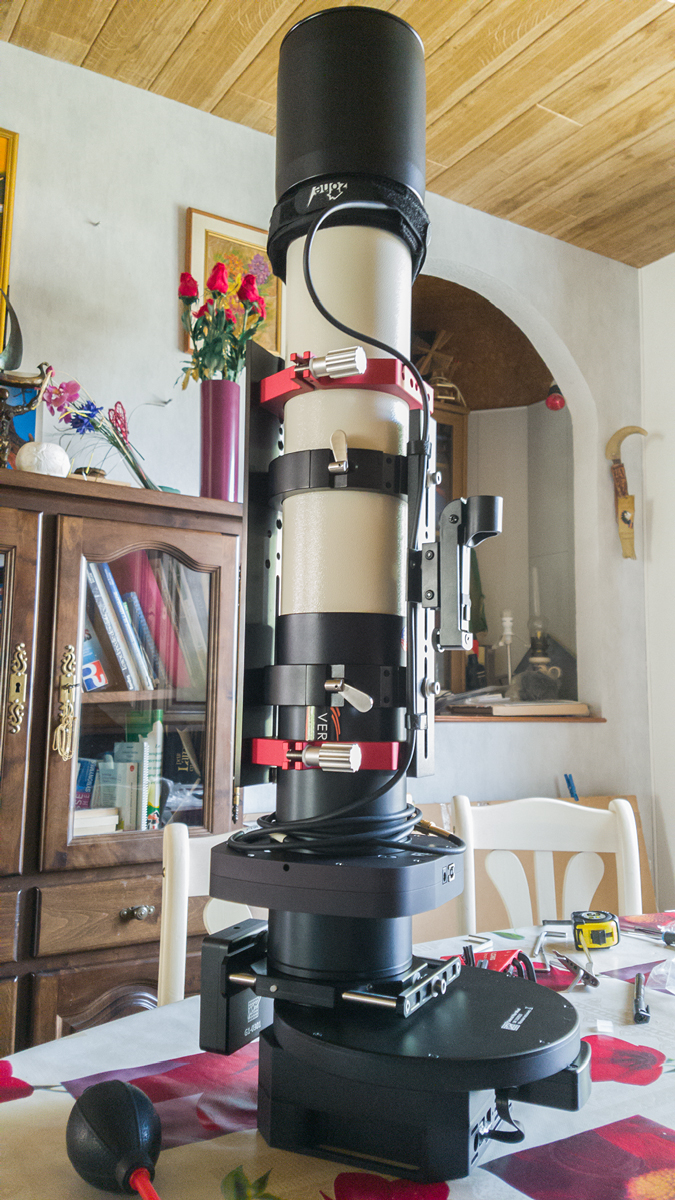

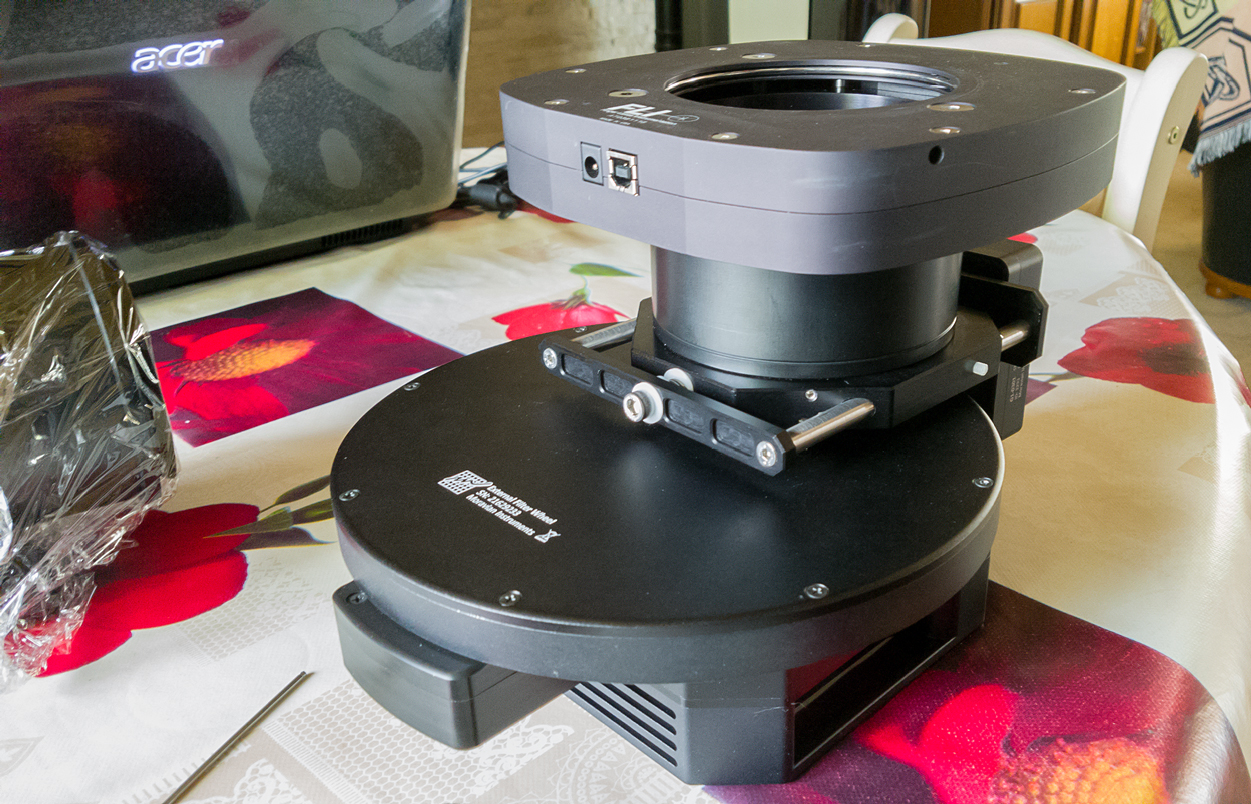

T'inquiètes, car depuis ma M13 j'ai déjà démonté et remonté le train d'imagerie sur la NP101is avec une nuit d'essai au bout. Le montage semble répétitif. En fait je ne démonte pas la G4-16000 de la tourelle du DO. Je démonte tout le bloc après le FLI ATLAS (pas comme sur le photo ci dessous ou c'était pour faire faire un 180° aux connexions) ce qui limite grandement l'ajout d'un tilt









Donc après la seconde image, je monte le bloc du train d'imagerie sur l'ASA 12".



A+++++++++



Florent

[alion58]

Bonjour,



Je suis intéressé par ce sujet de pilotage et d'autoguidage à distance.



Je souhaiterais piloter mon set up depuis mon PC de bureau distant de 20m (monture SW EQ6 R pro, télescope SW200/800, lunette guide avec caméra ZWO ASI 120 MC S usb3) avec cet Extender Roline 4 ports que vous conseillez dans votre post.



Je m'étais orienté d'abord vers un serveur SILEX DS 510, mais apparemment cette caméra ZWO ASI 120 n'est pas compatible.



Pensez-vous qu'avec cet Extender Roline je pourrais piloter ma monture et ma caméra zwo ASI 120?



Je vous remercie par avance de vos conseils et vous bons ciels.

[La Louche du Nord]

il y a 53 minutes, alion58 a dit :

Je m'étais orienté d'abord vers un serveur SILEX DS 510, mais apparemment cette caméra ZWO ASI 120 n'est pas compatible.



le silex marche très bien avec cette cam chez moi. Il s'agit juste d'un hub usb déporté, ta cam est ok si tu l'a branche directement sur le PC (même port que le silex) ?

[alion58]

Bonjour, La louche du Nord,



Si je comprends bien ta réponse, tu as un câble Ethernet qui va du silex DS 510 à au set up et un autre de la cam au pc. Moi je suis distant de 20m.

[eric30]

Bonjour et merci pour ces infos qui tombe bien , je doit remplacer le portable de mon petit observatoire qui est à 10 m de mon bureau et comme j'ai déjà un cable ETH entre les deux cette solution serait la bienvenu pour tout connecter à la tour du bureau (IEQ 45 pro, G2 8300 mk2, sesto senso 2 et la Qhy 5L II) sous prism 10 avancé et  pour seulement 90e .

Reste à essayer pour voir si la monture sera bien reconnu.

Modifié 10 novembre 2020 par eric30

[Floastro]

Il y a 6 heures, eric30 a dit :

Bonjour et merci pour ces infos qui tombe bien , je doit remplacer le portable de mon petit observatoire qui est à 10 m de mon bureau et comme j'ai déjà un cable ETH entre les deux cette solution serait la bienvenu pour tout connecter à la tour du bureau (IEQ 45 pro, G2 8300 mk2, sesto senso 2 et la Qhy 5L II) sous prism 10 avancé et  pour seulement 90e .

Reste à essayer pour voir si la monture sera bien reconnu.



Mon EQ8-RH Pro avec câble Eqmod est parfaitement reconnu ainsi que tout mes accessoires.



Florent

[Axeldark]

Merci pour cette astuce technique @Floastro

Moi qui était parti pour (re)monter une tour ou utiliser un vieux pc portable à coté de mon setup, c’est une alternative plus qu’interessante.

[eric30]

Bonsoir , je fais remonter un peu le post ayant reçu aujourd'hui le Pro Roline.



Premier essai sous Win 10, seule la ioptron ieq 45 pro est reconnue avec Prism 10 .

Pas d'affolement mise à jours de tous les drivers pour Vin10 et modification du port sur le com 4 pour la monture (le sesto senso 2 utilise le port com3) .

Aprés le redémarrage  du pc tous est reconnu  par Prism , la Moravian, la monture , la qh5LII et le focuser



Il ne reste plus qu'à attendre des cieux cléments pour faire un test en temps réel .





[Axeldark]

Merci pour ce retour.


Je suis tombé sur une occasion de la marque Logilink. On verra bien si ça marche aussi bien. Je vous ferai un retour.
