Cadran solaire

[max du 77]

Posté(e) 1 octobre 2013 (modifié)

Bonjour



Ingrédients

-1 tôle 20x20cm ép 2mm

-1 planche aglo 80x74cm ép 25mm

-1 feuille papier 43x54cm

-1 contre-plaqué ép 6mm en forme de soleil D24cm

-1m de fer 5,5x5,5mm

-1m de fer 4x4mm

-2,5m de moulure pour cadre

-2m de 1/4 de dond 8mm

- ciment blanc

- ciment à maçonner

- sable fin

- treillage acier 60x65cm

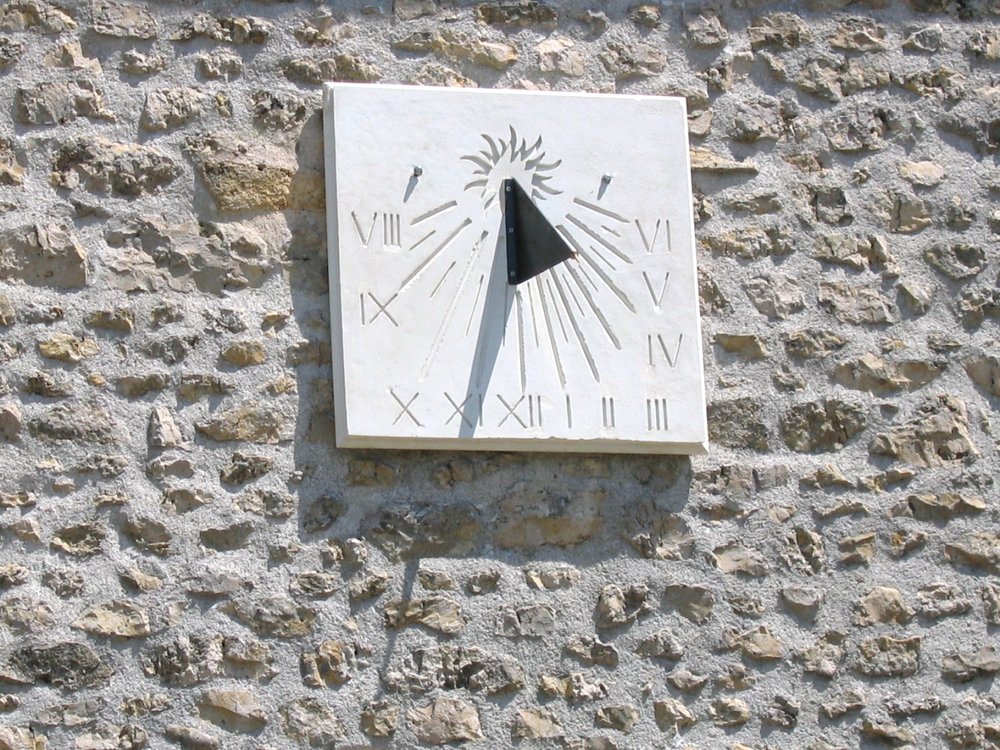

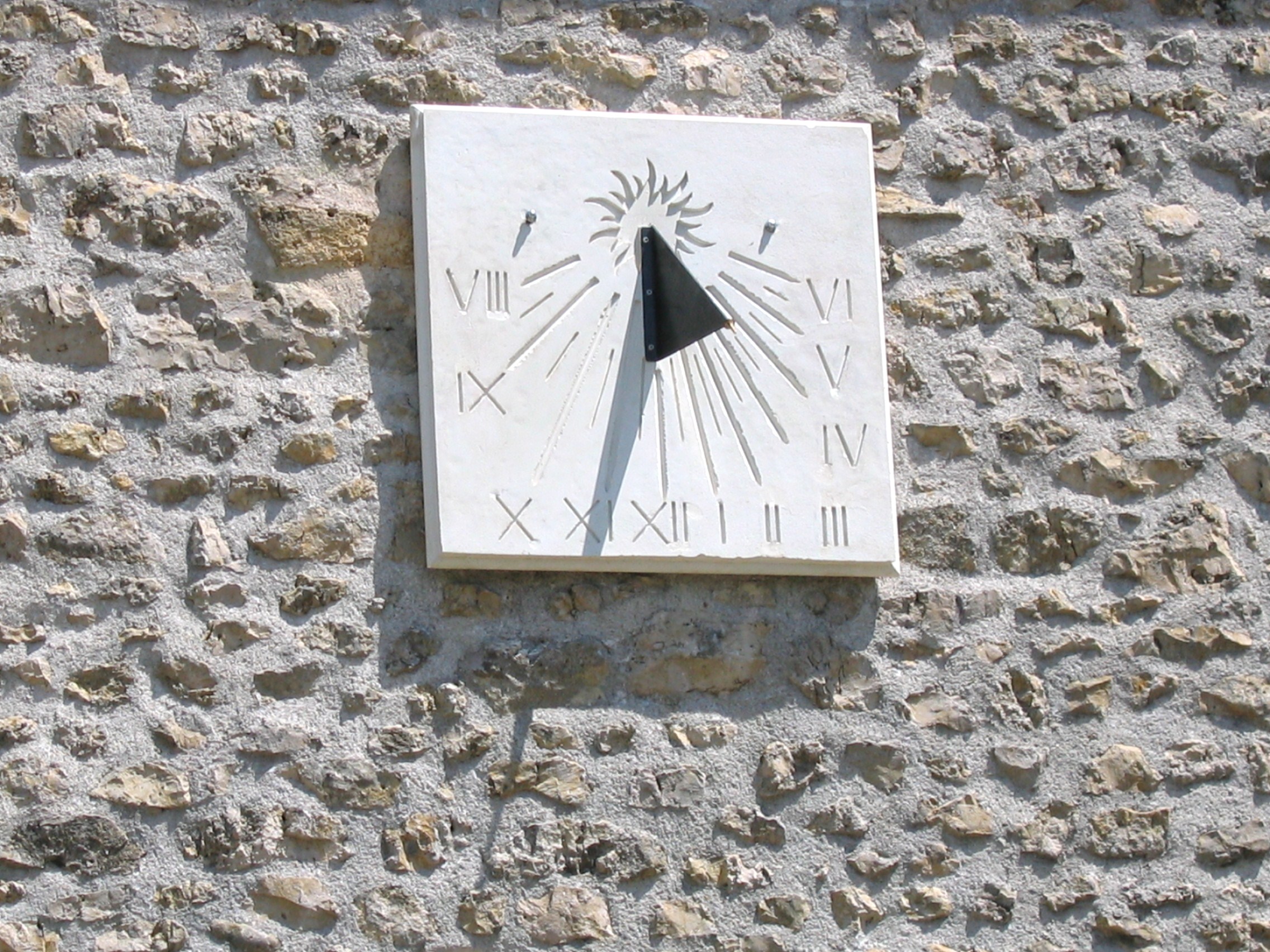

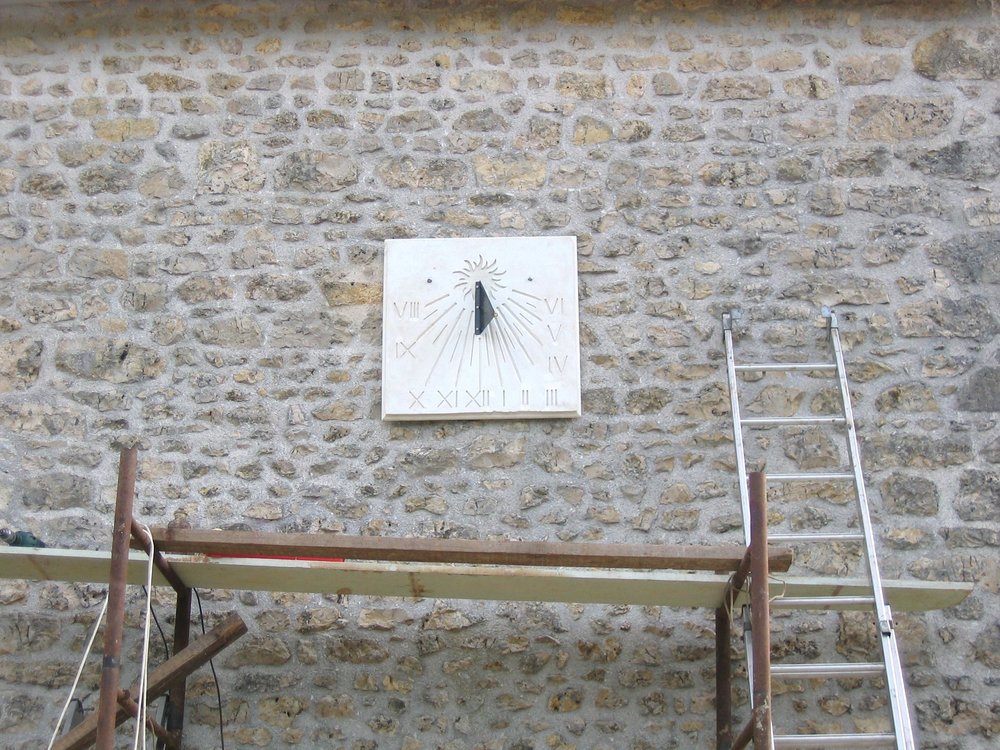

-2 tirefonds 8x100 avec cheville



1/ Prendre la tôle, couper un angle a la latitude du lieu ( le style )

sur le panneau aglo fixer la feuille de papier et tracer une ligne horizontale à 10cm du haut et une ligne verticale qui passe au milieu. Fixer le style sur la planche ( 3 vis) la pointe de l'angle sur le croisement des 2

lignes.

2/ attendre la date du 16 avril, 15 juin, 2 septembre ou 25 décembre et le soleil. A midi ( 14h à la montre)

tordre le style pour faire une ombre très fine . Pour un mur qui n'est pas plein sud ( déclinaison) Toute les

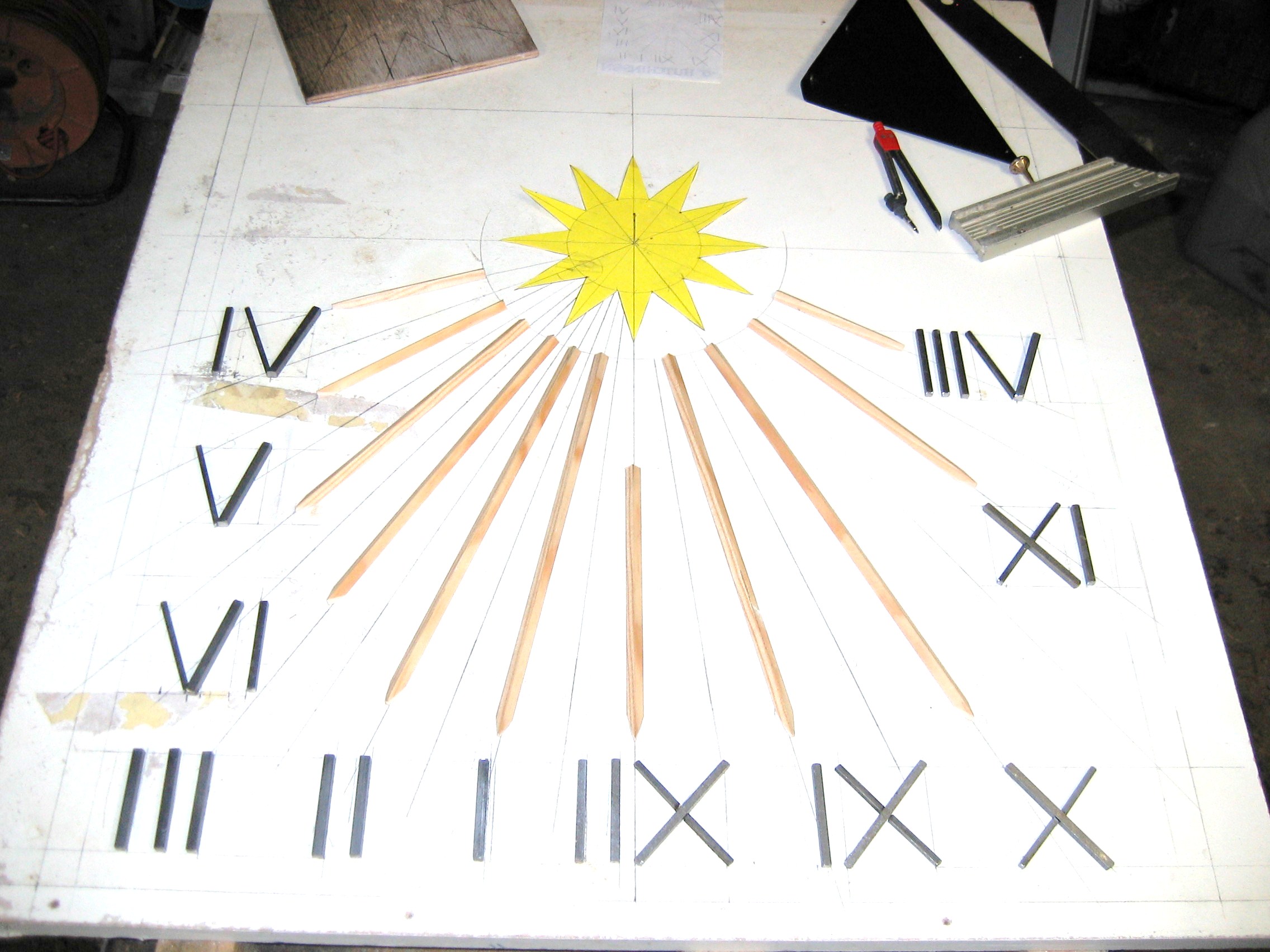

1/2 heure tracer les lignes qui donneront l'heure et les chiffres romain. retourner la feuille pour obtenir le négatif, retracer les fuseaux horaire et les chiffres sur la planche.

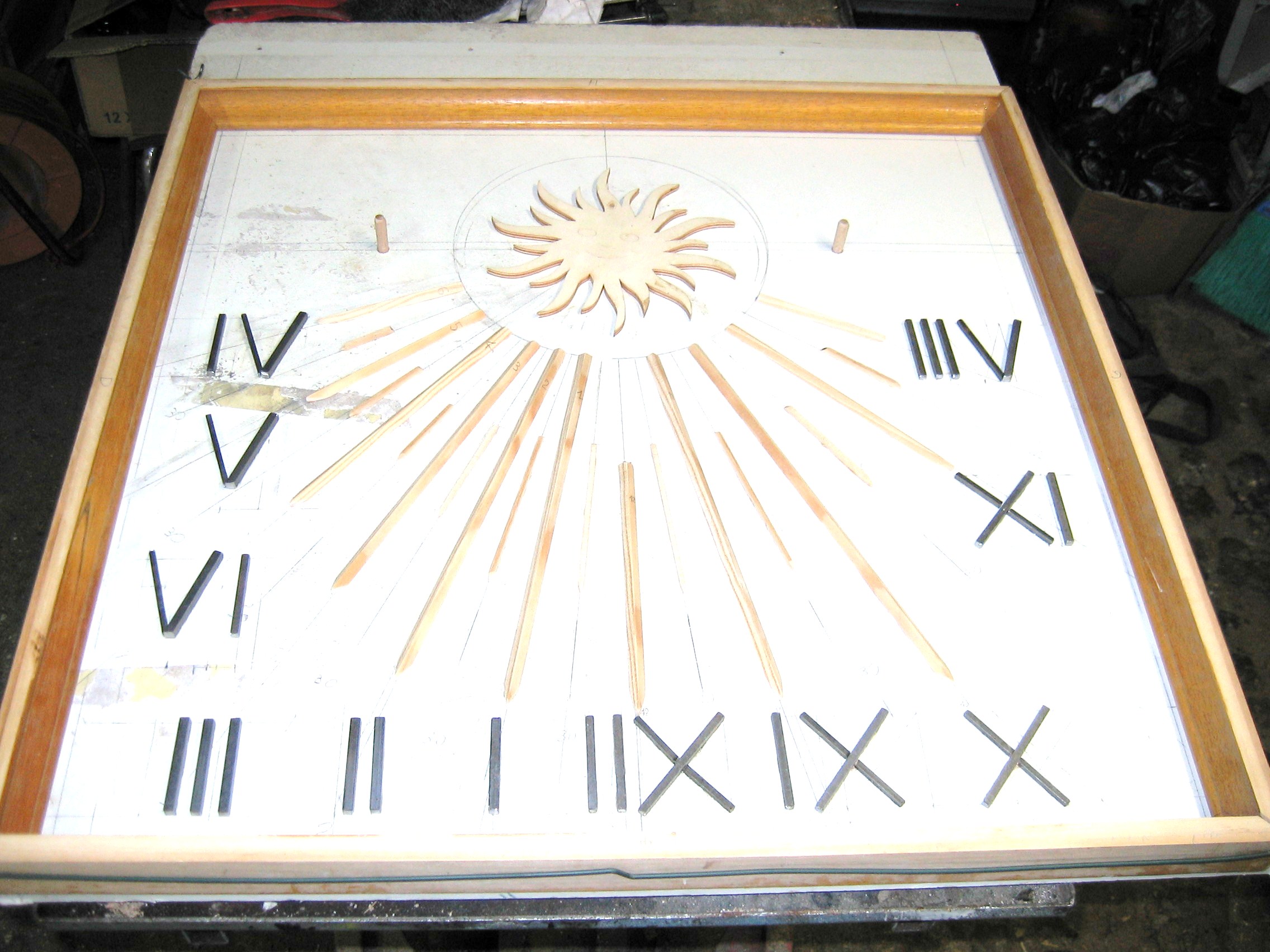

3/ délimiter les bords du cadran avec les moulures bien vissées dans l'aglo .coller les 1/4 de rond pour les fuseaux horaire. Après avoir couper les bâtonnets en fer les coller. ne pas oublier de fixer le soleil.

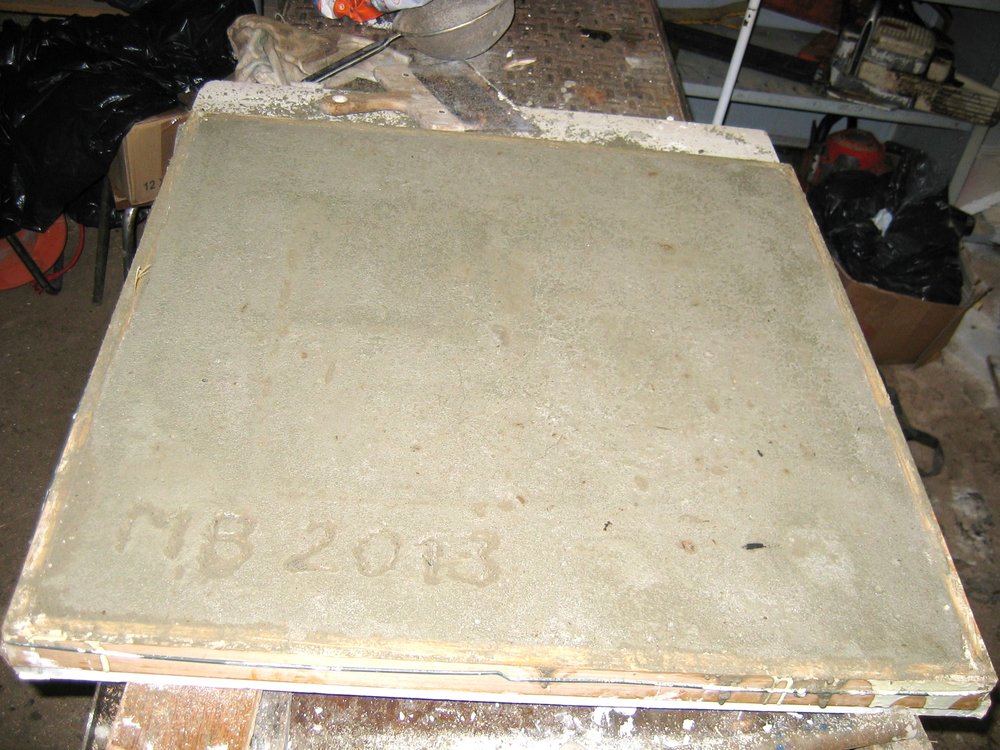

4/ faire un mélange ciment blanc pur liquide pour napper le moule, quand le ciment est pris refaire un

mélange avec un peu de sable re napper bien les bords, poser le treillage. Faire un beau mortier au ciment

gris et remplir le moule. attendre 8 jours et démouler.

[Toutiet]

Attention : les repères temporels que tu donnes ne sont valables que pour la longitude de ton site. Chacun devra corriger en fonction de sa propre longitude.
Par ailleurs, pour le 25 décembre, le réglage du style doit se faire pour 13 h, heure locale (et non 14 h).



Bien, l'idée de tordre le style, à la date qui convient, pour réduire l'ombre à un trait fin .
