Gain, Caméra et unité

[Greenood]

On sait tous que le gain est une amplification du signal (l'unité de base est le dB).



Dans Sharpcap (ou autre soft) on peut rêgler le gain grace à un curseur:



sur ma T7M (ASI120MM) le curseur va de 0 à 100. (je pensais que c'était en pourcent)

sur d'autres cams j'ai vu que ça pouvait aller jusqu'à 600



mais 600 quoi ?

c'est une unité fictive ?

100 chez l'un veut dire la même amplification ?



Merci pour les éclaircissements ....

[xs_man]

Selon les cas c'est en pourcentage du gain maximum, pour d'autres c'est la valeur

de Gain en dB multiplié par 10 : ici 600 c'est 60 dB x10



Albéric

[Greenood]

il y a 33 minutes, xs_man a dit :

Selon les cas c'est en pourcentage du gain maximum, pour d'autres c'est la valeur

de Gain en dB multiplié par 10 : ici 600 c'est 60 dB x10



Albéric



ok



merci



du coup pour l'asi120mm

100% = 115 dB (soit le dynamic range)

mais comme le snr est de 43.9 dB

donc si j'ai tout compris ça va commencer à bruiter à partir de 38% en théorie.







Modifié 14 août 2018 par Greenood

[xs_man]

il y a une heure, Greenood a dit :



ok



merci



du coup pour l'asi120mm

100% = 115 dB (soit le dynamic range)

mais comme le snr est de 43.9 dB

donc si j'ai tout compris ça va commencer à bruiter à partir de 38% en théorie.









Non, pour l'Asi 120 mm, le gain maximal est le gain maximal du capteur soit xx dB (il faut

chercher, je ne la connais pas par coeur ). Et 100, c'est 100% de cette valeur.



Albéric

[Greenood]

il y a 41 minutes, xs_man a dit :



Non, pour l'Asi 120 mm, le gain maximal est le gain maximal du capteur soit xx dB (il faut

chercher, je ne la connais pas par coeur ). Et 100, c'est 100% de cette valeur.



Albéric



oui c'est ce que je voulais dire en disant 100 = 115 dB



tu veux dire que le dynamic range n'est pas le gain maxi ?



[xs_man]

Non, rien à voir.

en plus 115 dB de dynamique, c'est en mode HDR, probablement en utilisant 2 images à différents

temps d'expo.  Aucun intérêt pour nous.



Sony indique clairement les valeurs de gain (électronique + numérique) de ses capteurs mais pas Aptina semble-t'il.



Albéric

[xs_man]

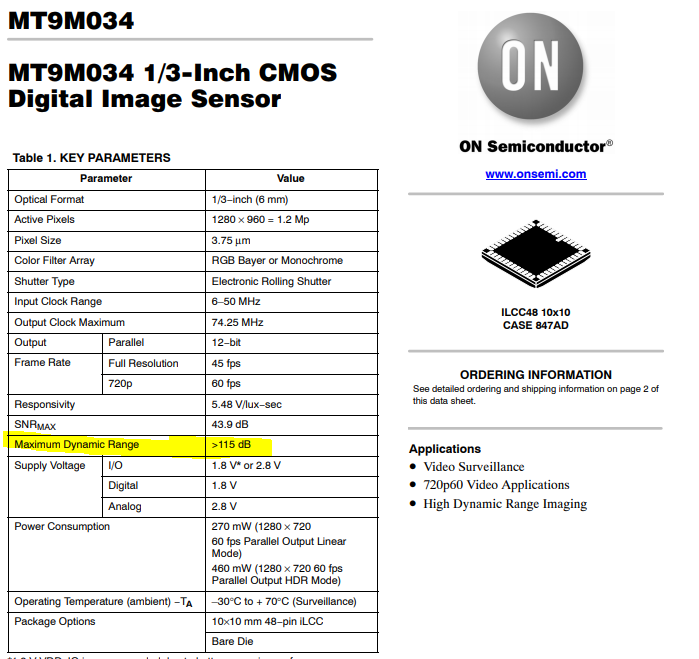

Sur la datasheet du capteur, ils indiquent que le mode HDR est en fait un mélange

de 3 images à 3 temps d'exposition différents :

"In HDR mode, the sensor sequentially captures three exposures..."



Albéric

[olivdeso]

Pour connaître le gain en dB, il faut tracer la courbe : il faut une source de lumière bien stable alimentée par une alimentation constante (alim de labo).

Attention aux panneaux EL il on tendance à baisser un peu en chauffant en quelques secondes.

Ensuite tu règle le temps d'exposition pour être quasiment à la saturation au gain max et tu mesure les ADU pour différents gains. De là tu traces la courbe et tu en déduit le gain.



Important :  le bruit diminue en e-  quand on augmente le gain. On améliore le rapport signal à bruit.



Bref ça ne "bruite" pas plus quand au augmente le gain, c'est exactement le contraire ça "bruite"moins
