bonjour à tous



je viens de réceptionner une nouvelle monture, une Ioptron CEM120EC





image à l'envers mais cela ne change rien au document fourni pour l'axe alpha :





monture fournie avec :

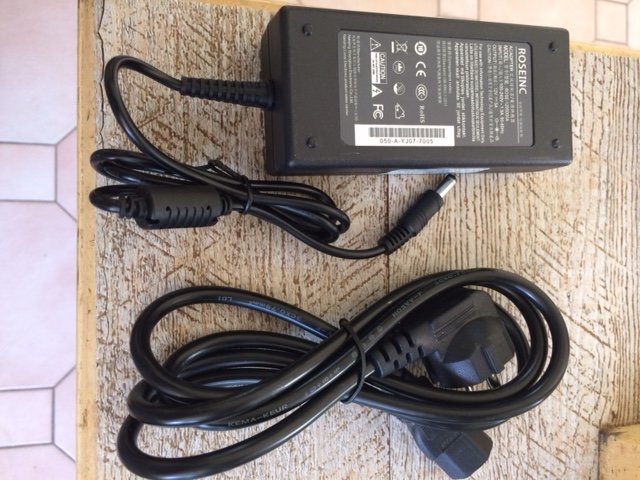

alimentation 12v 5A

2 contrepoids de 10kg

barre de contrepoids

un jeu de clés Allen

un GPS

une antenne WiFi

raquette de commande

les vis de fixation de la monture sur une platine

un câble RS232

2 connecteurs Din



j'ai commencé par nettoyer l'intérieur de l'axe horaire à l'air comprimé, des petits copeaux ont été laissés par le fabricant...no comment !  :

avant



après



pour monter le polar scope il faut démonter également l'arrière de l'axe horaire :

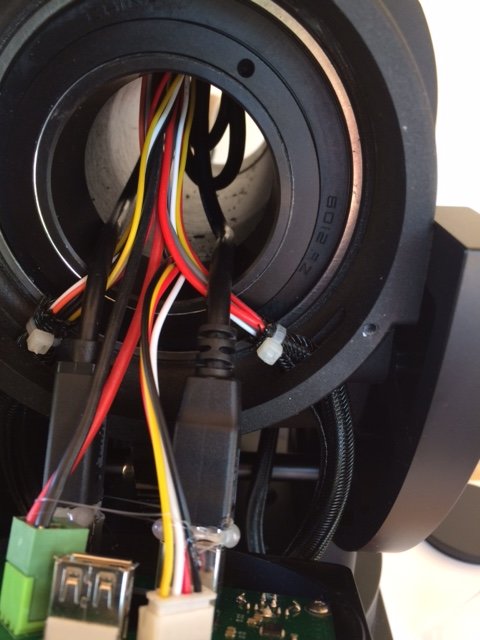

des câbles !! et sans gaine de protection, je vais corriger ce point



installation du polarscope :

devant



derrière





et j'en ai profité pour protéger tous les câbles avec de la gaine tressée :



j'ai également entouré les petits câbles en contact avec les angles du roulement à bille avec du ruban adhésif renforcé, qui peut le plus peut le moins...



essai de déplacement en alpha et delta avec la raquette, très peu bruyante.



à venir le montage en poste fixe et les 1er essais sur le ciel







Modifié 16 août 2018 par vigon
correction

[Alien]

Superbe ! Serait-elle utilisable en nomade ou c'est vraiment très lourd ?

[vigon]

ça reste un matériel assez encombrant et lourd, 28 kg de monture + la barre de CP qui est lourde et les CP de 10kg chacun



pour une installation de plusieurs jours oui, c'est transportable, sinon c'est du poste fixe.



perso je ne me promènerai pas avec une monture de ce calibre

[Bandido]

Hello,



En tous cas, elle a de le gueule ! Superbe ce noir mat avec le rouge de la visserie.

Je suis impatient de lire tes test sur le ciel, guidage, capacité de gestion à distance... Elle pourrait être une alternative intéressante aux 10micron si elle suit bien sans guidage.

Félicitations !



A+

Miguel



[vigon]

la suite...



mise en station effectuée avec Pole Master dont la connexion est à l'arrière de l'axe alpha "iPolarscope", les molettes de réglage en longitude et latitude sont très pratiques et lorsqu'on sert progressivement les blocages latéraux pas de déplacements délirants. Cela permet de corriger les tous petits déplacements induits par le serrage



la platine support de la monture vient de chez SkyMeca



pour la mise à niveau, le niveau à bulle circulaire sur la monture ne sert strictement à rien



la barre de contrepoids est énorme



pour l'instant

points négatifs:

raquette en anglais ou chinois

niveau à bulle inutile

doc en anglais



les points positifs:

monture facile à installer

la raquette est très pratique et facile d'utilisation (si on pratique l'anglais)

doc très claire

installation du driver ascom et du dernier firmware facile; il faut impérativement utiliser le cable série fourni.

connexions multiples, perso j'ai choisi la RJ45

GPS fourni met à jour la raquette et le soft ascom Ioptron qui fait le lien avec votre carte du ciel



points importants:

absolument établir la position 0 : barre de CP vers le sol et platine queue d'aronde // axe alpha (instrument pointe vers la polaire)

entrer dans la raquette la limite de suivi par rapport au méridien ( de 0 à 14° maxi soit 1 heure)

ensuite initialiser le codeur alpha

toujours initialiser le codeur alpha après mise à jour des driver et firmware



pour l'instant il semble qu'il y a un bug pour le retournement auto une fois passé le méridien (dixit Ioptron et en cours de résolution)



quand le ciel sera dégagé test de suivi



[laulau]

Je vois que ça avance

J'ai regardé les thread parlant de cette monture (version EC) des poses de 10/15 mn sans suivi avec des étoiles rondes comme des billes...

Peux tu me dire quelle distance entre l'extrémité de la barre des contrepoids et le centre de la colonne ?



Et encore merci pour la soirée bien sympa, bel observatoire !





[vigon]

salut Laurent



on a entre 63 et 64 cm entre l'extrémité de la barre de CP et le centre



je viens de m'abonner au groupe utilisateur de CEM120 (en anglais), j'attends la validation

a+

Eric

Modifié 21 août 2018 par vigon
correction

[yvesruth]

Bonsoir … Y a t'il le viseur polaire éclairé comme sur la CEM 60 ? la raquette indique précisément la position de la polaire .



[Astrobug]

L'intégration des connecteurs est bien sympa dans la monture.

[Invité]

Super monture, elle remplacera un jour mon ex-EQ8.

[Walo]

Salut à tous,

J'ai craqué aussi pour la CEM 120 EC, je la sors à peine du carton. Éric, tu as un peu d'avance, je vais suivre tes conseils  :-)))

À ce sujet, comment initialises tu le codeur alpha ?



Walo.

[gehelem]

La vache, l'EP fait rêver...

Les mouillaches dans l'axe, quand même, c'est gros !



Utilité du polemaster ???

En poste fixe... ???

Allez, tu t'es fait plaisir et tu as bien raison

[dolguldur]

Il y a 4 heures, gehelem a dit :

La vache, l'EP fait rêver...

Les mouillaches dans l'axe, quand même, c'est gros !



Utilité du polemaster ???

En poste fixe... ???

Allez, tu t'es fait plaisir et tu as bien raison



Sans vouloir démonter l'enthousiasme autour de l'EP de ces montures, il est quand même important de rapeler qu'il s'agit de l'erreur mesuré par rapport au codeur (en tout cas c'est ce qui est marqué sur le relevé).



Pas par rapport au coordonnés d'une vrai étoile dans un capteur.



Sachant que la boucle de controle est probablement asservi par rapport au retour de ce même encodeur ça reste une mesure indicative mais pas suffisante amha pour tirer une veritable conclusion.



On est pas tout à fait sur concept d'EP (mesuré sur une étoile proche de l'équateur céleste, etc....) tel que la plupart des gens l'entendent.



Après j'ai vu des images très convaincantes d'astrophotographes US de 15 minutes ou plus sans autoguidage sur des focales un peu en dessous de 1000mmm avec encodeur en AD. J'attends en tout cas les resultats de suivi et autres retour avec impatiente.



Le passe cable dernière génération a l'air du tonerre, et le prix pour une monture de ce gabarit équipée de codeurs (pas absolus) de cette résolution défie toute concurrence c'est à n'en point douter.



Merci déjà pour ce premier retour.





Modifié 21 août 2018 par dolguldur

[vigon]

pas de viseur polaire, impossible à monter car les câbles passent dans l'axe alpha



une mise en station avec pole master, ce n'est que du bonheur   acheté à Hong Kong : https://www.cyclopsoptics.com/



pour l'initialisation du codeur, il faut d'abord positionner la monture en position 0 (fais d'abord la mise à jour du driver et du firmware) donc barre de contrepoids verticale vers le sol et l'instrument qui pointe vers la polaire et entres dans la raquette cette position via "set zero position"

perso j'avais également entrée la limite dans "meridian treatment" en mettant 10° (14° maxi)

ensuite tu stoppes la monture.

puis, tu rallumes la monture en appuyant en même temps sur la touche 2 de la raquette; appuyer sur 2 jusqu'à ce que la monture se mette en déplacement, après on laisse faire



eric



[Colmic]

Salut Fils,

bon ben je vois que tu as fait des emplettes pendant les vacances Belle bête !

Dis-moi si tu as un WE de libre en septembre ou octobre, pour que je passe te voir et tester le A7S sur ta monture d'enfer !

[vigon]

hello Fils



à part les week end des 1er et 8 septembre c'est quand tu veux





[yvesruth]

Bonsoir … comment juges tu les vibrations sur cette monture ?  J'ai une CEM 60 avec C11 je dois y aller très doucement avec la mise au point du crayford sinon ça bouge trop à mon gout . Comparée à une EQ8 qui est ne bronche pas .

J'aime ioptron .. et j'ai eu aussi une minitower et pareil ça vibre trop à mon gout . Pour moi c'est leur point faible sinon facilité d'utilisation , pointage , suivi , raquette sont vraiment très bien.

[Skywatcher707]

Est-il prévu une notice en français pour cette monture ? Tu l'as achetée en France ?



Merci.

[vigon]

achat en France via Skyvision; je ne sais pas s'il existe une notice en français, peut être chez Pierro astro...



pour les vibrations, elle est fixée sur un pied colonne de 300mm de diamètre en PVC rempli de béton via une platine faite par Didier Chaplain. je n'ai rien remarqué de particulier, la map est faite via une motorisation







[Walo]

Salut Éric,

As tu déjà fait un 1er essai ? Pour la mise en station le Polemaster te semble t-il suffisant ou il faudra affiner avec par exemple Drift Align. À ce sujet, tu vas guider avec quel logiciel ?



Merci pour ton retour.

Walo.

[Skywatcher707]

Bonjour,



On est là sur du haut de gamme. Ioptron, importation SV. Peu d'astrams ont ce genre de matériel. Et c'est bien pour nous que tu partages ton expérience.



Je suis étonné quand tu nous montres des copeaux à l'intérieur, des cables non protégés (même s'il s'agit d'une optimisation de ta part), un niveau à bulle qui ne servirait à rien (même si ce n'est pas une monture appelée à être déplacée à chq session). Pas de notice en langue française (alors que la législation l'impose quand tu achètes un produit en France, cas déjà évoqué sur WA). Quasi nécessité de s'inscrire sur le forum des utilisateurs, lui aussi en langue anglaise.



J'imagine que SV a aussi cette monture en expo ou des montures équivalentes du même fournisseur avec une raquette à l'ergonomie identique pour t'indiquer comment procéder ou répondre à des questions.



Avec une EQ8, tu as au moins une notice en langue française (du moins je l'imagine) et OU pour te guider si besoin.



Pas de polémique de ma part sur IOptron ou SV, seulement des questions... Est-ce que Pierro Astro fournit des notices en français pour les montures de cette marque puisqu'il propose aussi ces produits ?



Bon ciel.

[gehelem]

salut



autre point que la jalousie me fait soulever, en forme de coup de gueule :

Quand est-ce que les fabricants vont se décider à mettre des fiches d'alim dignes de ce nom ??

Nom d'un chien c'est pas sérieux de proposer de tirer 10A en 12V sur une pauvre fiche comme ça, fût elle en 5.5mm

Sur une monture de ce prix, ça fait vraiment radasse.



Gilles.

[vigon]

ciel couvert pour l'instant et donc pas d'essai de longue durée;  ceci dit pointage précis à partir de la position 0



je pilote la monture avec Prism10.



surtout pas de polémique sur la notice, car je l'ai eu via Skyvision parce qu'on se connait depuis longtemps et je savais que la notice serait en anglais, ce qui ne me pose pas de problème.



c'est pour ça que je disais de voir chez Pierro Astro qui lui a peut être traduit la notice;



quand au groupe utilisateur en anglais, c'est parce que la seule personne qui a créé un groupe utilisateur sur cette monture sur notre vieille Terre est au Mexique.



enfin, sur les connexions je vais faire un topo sur la fiche maxi 10A et la prise Din; je doute que quiconque tire 10A avec tube optique et ses accessoires….



la suite très prochainement...



[Skywatcher707]

OK. Merci pour ces précisions. Si SV te l'a commandée pour toi, je comprends l'histoire de la notice en langue US et que tu puisses te débrouiller tout seul pour l'utilisation.



Bon ciel !

[yvesruth]

A priori pas de notice en français … j'ai une CEM60 depuis 3 ans venue de chez pierro astro …. jamais eu de notice en Français , il devait s'y mettre à en traduire une .. J'attends toujours.

Alors gros gros doute pour la CEM120.  C'est vrai que lorque ça devient technique une notice est la bien venue .

J'ai vu aussi que sur le site skyvision … il ne propose pas la CEM120 ???

[Skywatcher707]

Il semble que Vigon connaisse SV, donc ils ont du lui commander spécialement. Il pourra confirmer.



Même si on peut se débrouiller sans notice (avec les forums maintenant ou qqn qui veut bien aider), ces histoires de vente sans doc non traduite ou adaptée pose un véritable problème pour de nombreux utilisateurs. Quand je pense que la notice en français de mon vieux SkySensor 2000 PC, uniquement donc une raquette à installer, des moteurs, des cables et pas un instrument complet, faite par Medas, faisait au moins 100 pages !



[vigon]

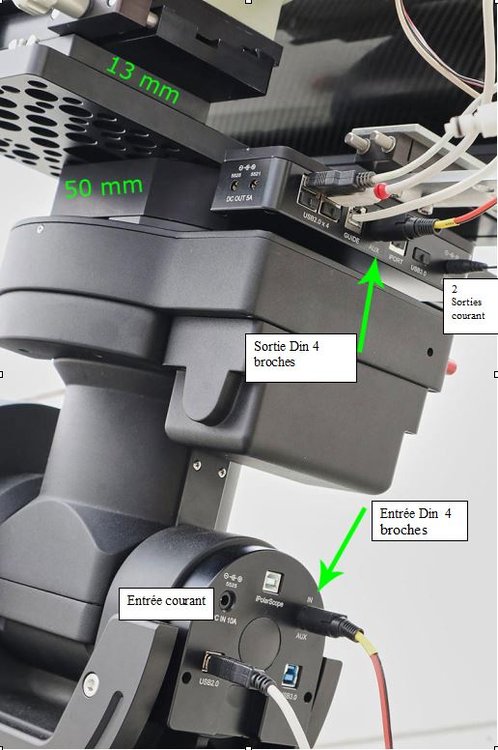

 l'entrée courant maxi 10A est en liaison directe avec les 2 sorties fixées sur la queue d'aronde; on peut donc l'alimenter en 5, 12 ou 24v, comme on veut

la fiche DIN ( 2 sont fournies avec la monture) sont à câbler comme on veut; avec 4 broches on peut très bien entrer sur 2 fiches du 5 volt et sur les 2 autres du 12V; cela évite les câbles qui se baladent partout en ayant des liaisons courtes qui n'iront pas s'emmêler lors des mouvements de la monture





Modifié 25 août 2018 par vigon
correction

[vigon]

Skywatcher707, je confirme.



[gehelem]

il y a 7 minutes, vigon a dit :

l'entrée courant maxi 10A est en liaison directe avec les 2 sorties fixées sur la queue d'aronde; on peut donc l'alimenter en 5, 12 ou 24v, comme on veut

la fiche DIN ( 2 sont fournies avec la monture) sont à câbler comme on veut; avec 4 broches on peut très bien entrer sur 2 fiches du 5 volt et sur les 2 autres du 12V; cela évite les câbles qui se baladent partout en ayant des liaisons courtes qui n'iront pas s'emmêler lors des mouvements de la monture



Ahhhhhhh !!

effectivement, merci, c'est beaucoup mieux

[vigon]

petit essai de suivi avec un oculaire réticulé de chez Pierro astro (le 12.5mm de focale) avec une lunette 81/478 soit 38x de grossissement, mais je n'ai pas mieux pour l'instant.

avec ce réticule :

je ne connais pas le champ de l'oculaire ni celui du carré central; réticule orienté nord sud / est  ouest

l' étoile au centre j'ai laissé jusqu'à 25mn de suivi

au final l'étoile s'est déplacée  de la moitié du trajet entre le centre et le bord interne du petit carré central



prochain essai avec une caméra
