200f4.5: Galadrielle

[HPMâd]

Une princesses elfe possédait un miroir magique.

Un miroir qui permettait de voir ce qui avait été, ce qui est et ce qui sera peut-être. De plus, celui regardant dans le miroir était prévenu de ne pas toucher le miroir !

Pour certains, ce n’est qu’un conte. Pour nous, astronomes, un tel objet ne peut être qu’un télescope (à l’exception du “sera peut-être”).

C’est donc de la lecture du seigneur des anneaux que l’idée de ce télescope est née. Quel télescope Galadrielle utiliserait elle ?

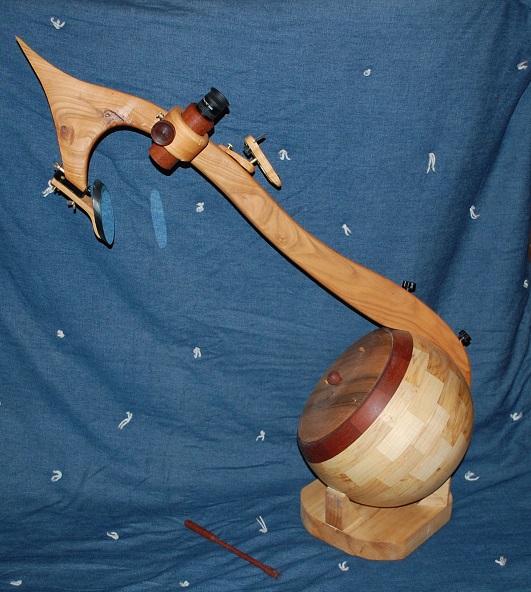

La réponse, ce télescope boule, a bras simple, batit autour d’un miroir de 200 mm ouvert a 4.5 (900mm focale).



La boule est faite en tournage segmenté (73 segments). Le bois blanc est du Sycomore (venant du jardin d’un ami), avec une partie en Jatoba (bois rouge) pour faire contraste.

Le bras, l’araignée, le corps du porte oculaire et le chercheur point rouge sont en cerisier coupé chez mes parents.

Le porte oculaire est de type Crayford, avec 4 roulements a bille interne, et un vérin en Jatoba offrant une illumination de 100% sur presque tout le champ d’un oculaire 20mm ouvert a 70°. Le bouton de mise au point est aussi en Jatoba.

mixe bois/métal La collimation du secondaire est faite via un système donnant 3 degrés de liberté. La visserie en laiton permettant de fixer les choses en place.

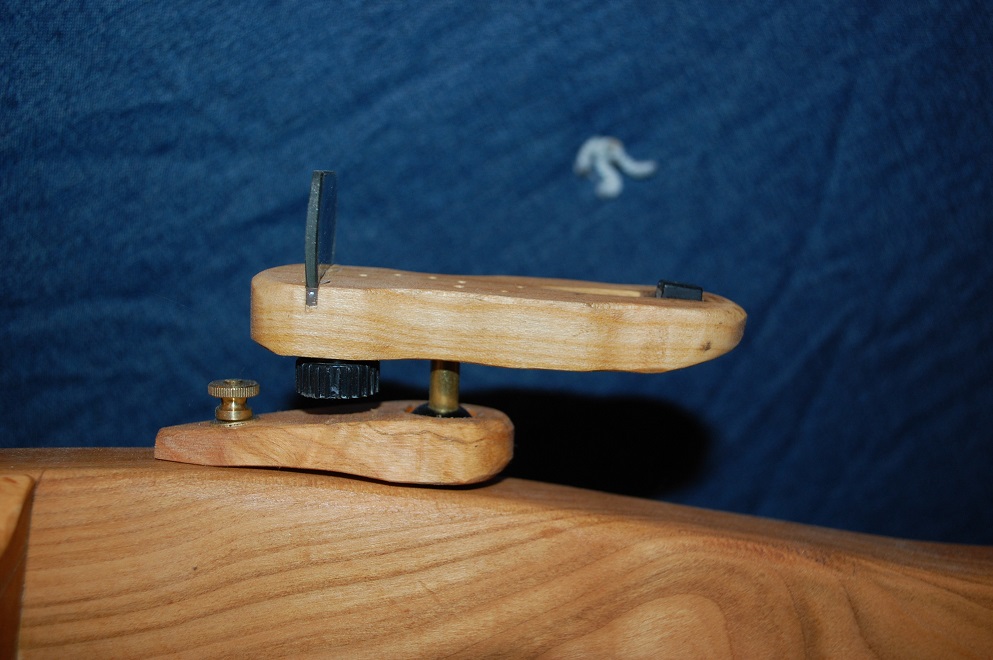

Le chercheur point rouge a été créé à partir des pièces d’un chercheur du commerce, mais refait en bois. La collimation se fait via une rotule en plastique (légèrement visible sur la photo) coincée entre deux pièces de bois.

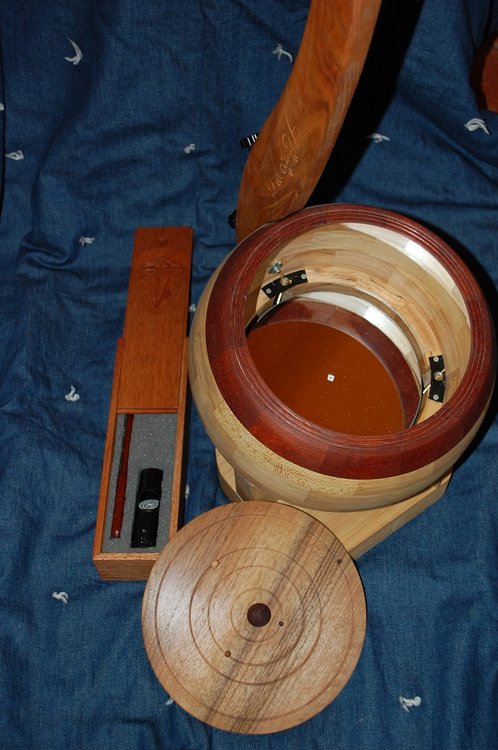

Quand le télescope n’est pas utilisé, un cache miroir en noyer avec un dépiction du système solaire interne permet de protéger le miroir.

La collimation est faite par le devant via trois vis en laiton qui sont facilement accessible via un outil de collimation fait lui aussi en Jatoba.

La base est faite en Sycomore.

Quelques détails :

- -          Galadrielle, en script elfique, gravé sur le bras. Peu visible sur les photos

- -          Une boite, gravée d’un motif du seigneur des anneaux, pouvant contenir l’outil de collimation et 2/3 accessoires.



 Cyrille

Modifié 27 août 2018 par HPMâd

[gehelem]

Le maître est bon avec nous !

Chapeau.

[yves piette]

Magnifique pièce d'astro ébénisterie elfique !

[Great gig in the sky]

Superbe objet .

Mais es-tu sûr que tu voulais dire :



il y a 47 minutes, HPMâd a dit :

Pour certains, ce n’est qu’un compte.



Et pas, ce n'est qu'un conte ?



[HPMâd]

Bonjour,



Oups, oui, un "conte"!



Cyrille

[Blacksky]

En tout cas le conte est bon !

Très belle réalisation !!

Bon ciel

Vincent

[Great gig in the sky]

il y a 7 minutes, HPMâd a dit :

Bonjour,



Oups, oui, un "conte"!



Cyrille

Une superbe réalisation comme celle-là, élégante et noble, n'a que faire des choses matérielles !

[Patcubitus]

Magnifique Cyrille,

j'adore les astrams poètes!

Cela me fait rêver, une telle dextérité



Patrice

[Norrin radd 77]

Alors là chapeau ! Il est magnifique

Quel travail



bravo

[den]

Joli exercice de style, mais La pointe à l'avant ...     Pas loin du porte oculaire de plus.

Quand je vois en soirées publiques les gens tourner autour  du télescope et l'approcher n'importe comment je me dis que dans le noir, tu risques fort d' embrocher quelqu'un un jour ou l'autre.

Et ce d'autant plus que le télescope n'est pas haut. Attention aux enfants s'il y en a parfois à observer avec toi.



[Eternelreveur]

Une oeuvre d'art inestimable ,chapeau bas Monsieur,une pure merveille.Bravo à vous.

[jgricourt]

Voilà un bel objet d'artisanat et pas que décoratif, en un mot magnifique ! Par ailleurs je connais un artisan créateur qui serai admiratif de ton travail

[xs_man]

il y a 8 minutes, jgricourt a dit :

Voilà un bel objet d'artisanat et pas que décoratif, en un mot magnifique ! Par ailleurs je connais un artisan créateur qui serai admiratif de ton travail



Houlà, c'est reparti...



Une magnifique réalisation peu commune avec beaucoup de créativité !!



Albéric

[yves piette]

Au fait, comment ce magnifique objet se comporte-t-il sur le terrain (qualité des images, stabilité, ...) ?

Son ramage se rapporte-t-il a son plumage ....



Yves



[HPMâd]

Bonjour,



La stabilité est correcte, le fait que le mouvement soit sur 3 axes peut être un peut "étonnant" au début, mais permet de changer l'axe de l’oculaire, ce qui est aussi pratique.



Sinon, c'est un 200 F 4.5, avec un secondaire relativement gros et une "araignée" non standard, donc ca surprend un peut au début. Mais il est plus que correct pour autant que je soit juge.



Cyrille

[Séb...]

Trop beau !!!! Bravo !!! Aurais-tu quelques photos durant la réalisation ? 😀

[Invité]

Superbe !!!!

Y'a du taf...



Attention à bien enfeuiller le Jatoba dans le Sycomore, leur réaction à l'humidité/chaleur étant très différente.

[Bingocrepuscule]

J'adorerais savoir faire ça! L'initiative est poétique, le résultat étonnant, le travail nobélisable!

[Invité ouki]

Je viens de tomber purement par Hasard au grès mes mes recherches sur ce post .



Wahouuu  déjà j'adore les trucs zarbi comme l'astroscan  ou autre  Trackball Telescope mais la je découvre une véritable oeuvre d'art.



Je reverrais d'avoir ça assurement.



Félicitation pour cette fabuleuse fabrication.



Ouki



[popov]

C'est un boulot extra et une belle mise en valeur poétique, les elfes doivent bien s'éclater avec (ils ont peut être pas de pollution lumineuse chez eux  )



Le ‎26‎/‎09‎/‎2018 à 09:22, HPMâd a dit :

et une "araignée" non standard

Sur le coté technique, les deux aigrettes ne te paraissent pas trop grosses ? Ca doit par contre être sympa sur les étoiles doubles de pouvoir changer si facilement leur orientation !

[HPMâd]

Bonjour,



Honnêtement, je ne suis pas allé regarder les aigrettes... Je suis plutot un observateur "grand angle"... Mais il faut que j'essaye. Leur position est certainement intéressante car l'araignée ne passe pas par le centre de symétrie du secondaire.



Pour le photos de construction, je n'ai malheureusement pas grand chose...

mais voici une photo du "saladier" comme ceux de mon club l'appellent. je viens de finir la partie principale et je doit maintenant enlever la "base" qui a servit a le tenir sur le tour...





Cyrille
