DOBSON NADIRUS 12 ou autre structure dobson ?

[eric83]

le barillet est au top. c'est un 6 points sur 3 roulements à rotules ( supporte une monture a fourche) avec double ressorts de compression

le  miroir est collé sur les 6 plots en delrin, ( idem colle pour secondaire). ça fait des merveille pour un 320 épais, le miroir est , comment dire "coulé dans la masse" du rocker, ça ne bouge pas. le résultat est a delà de ce que j'espérait pour une première.

ce miroir est vraiment très bon.  peut-être pour améliorer  : l'aluminure paraît neuve, bien que de 2004 ( faite par spectrum coatings USA, protégée),
je me demande quand même si je ne lui ferai pas une remise à neuf pour gagner un peu en reflectivité ? ( peut-être la teinte jaune du verre du miroir y est pour quelque chose ?)

quand je met le secondaire de chez ANTARES à côté, il me parait y avoir une légère teinte plus franche et plus "blanche" en reflection de la lumière de mon plafond blanc. si vous avez un spécialiste à me recommandé, je suis preneur.
j'ai ajouté un contre poids FARPOINT, mais quasiment inutile, le miroir fait 7 kg,et j'avais bien calculé la moyenne des "mouvements de forces" 🤢du CG.

sauf quand je sors l'ES 30mm 82° à 1kg. que du bonheur. bon le poids quand même, on arrive sur les 23 kg en ordre de marche. (CTP en 18mm partout et tubes alu de 25mm en 1.5mm d'épaisseur).



[dob250]

Sacré expérience c'est clair. Le résultat est à la hauteur. Que de bonnes soirées à venir

[Patcubitus]

Bonjour tout le monde,



Il y a 7 heures, eric83 a dit :

on arrive sur les 23 kg en ordre de marche.

Ben, ça va, quand j'ai refait mon 318 mm, je suis arrivé à 34 kg. Faut dire que j'ai fait costaud, avec des tourillons de 25 mm.



Il y a 7 heures, eric83 a dit :

je me demande quand même si je ne lui ferai pas une remise à neuf pour gagner un peu en reflectivité ?

Sauf si ton aluminure a un coup dans le beignet. Sinon, je ne suis pas sûr que ça se voit beaucoup à l'oculaire.A voir



@eric83 :c'est un plaisir hors norme de fabriquer son instrument, de se lancer dans les calculs, les recherches,les forums, je recommande vivement cette expérience.



ça c'est sûr! J'avais peur de me lancer, et finalement cela n'est que du bonheur.... Des soucis de réflexion également, surtout quand on aucun plan sur lesquels travailler.............. mais c'est le jeu!



Patrice

[Schorieder]

Hello,



Merci pour le partage et bravo pour ton joli projet, c'est toujours cool de voir comment les autres font, et de constater qu'il y a encore des gens qui osent bricoller. J'aime beaucoup ton approche qui consiste à faire toi-même ce que tu peux/veux/sais faire, et à combiner avec des pièce du commerce pour le reste. A ce propos: les attaches des tubes du serrurier m'ont l'air de faire partie de la deuxième catégorie... pourrais-tu STP mettre 1-2 photos en gros plan, et as-tu une référence?



Il y a 16 heures, eric83 a dit :

le  miroir est collé

Est-ce vraiment la meilleure solution? Ne vaudrait-il pas mieux le laisser flotter librement? Je pense que le collage risque d'induire des tensions (et donc des déformations) suivant la positions et/ou la température.



Il y a 16 heures, eric83 a dit :

tout ça pour m'apercevoir  que je n'avais pas assez tendu l'araignée ( pas osé mettre du couple !).

Eh oui, les arraignées "en tension" comme la tienne doivent, comme leur nom l'indique, être bien tendues pour fonctionner (ce qui implique une très bonne rigidité de la cage du secondaire, ça m'a l'air d'être le cas sur ta construction).



Il y a 16 heures, eric83 a dit :

c'est un plaisir hors norme de fabriquer son instrument, de se lancer dans les calculs, les recherches,les forums, je recommande vivement cette expérience.

Là, je ne peux qu'abonder dans ton sens!



[Patcubitus]

Re,

il y a 34 minutes, Schorieder a dit :

Est-ce vraiment la meilleure solution? Ne vaudrait-il pas mieux le laisser flotter librement? Je pense que le collage risque d'induire des tensions (et donc des déformations) suivant la positions et/ou la température.

Je ne sais effectivement pas si c'est la meilleure solution,

mais mon Meade Starfinder de 1999, a le miroir collé d'origine, par 3 plots de colle sur une plaque de copeaux compressés, et cela va bien!

Donc, c'est faisable, sans que l'image puisse en souffrir!



Patrice

[eric83]

Merci de vos retours, réponses :

- Le miroir collé :

le miroirs est collé, oui mais "flottant" . les  6 plots delrin sont reliés 2 x2  sur une barrette dural  fixée à la base par des roulements à rotules en position verticale (les supports ont donc un mouvement à 360° et 2D de liberté),les plots delrin sont percés pour l'accroche et l"évacuation de la colle et la mise à niveau du miroir qui repose sur des lèvres en surélévation). 0 shifting du primaire, rien , nada, dans toutes les positions
cf photos.  ce procédé fonctionne uniquement sur les barillets AURORA conçu pour ça.
le miroir peut aussi "encaissé" des "g" latéraux par ex. pour monture à fourche.
il y a aussi une relative souplesse de la colle ( silicone aquarium, assez facilement "tranchable" au cutter, ou fil pêche au gros, j'ai déjà démonté 2x le secondaire pour le calage !)

et pour finir le miroir est  en sécurisé par 3 plots , au contact ( mais sans pression) sur 2 O'ring/joints caoutchouc d''épaisseur différente au niveau du CG du miroir.

il y a eu des débats sur le collage de primaires aux US, mais finalement les test établis ne montre aucun astigmatisme pour des miroirs de moins de 350 mm et 5 cm d'épaisseur. je n'en ai pas constaté non plus sur des forts grossissements a toute les altitudes.

(Ps les miroirs collés primaire et secondaire existe aussi sur des dobson hexapode , où ce sont les tubes serurier qui servent à collimater en se vissant/devissant).



- Attaches/liaisons de tube : tube alu 25 mm et 1.5 d'épaisseur, aucune flexion sur une longeur d'un mètre ( de l'ordre du centième de mm au palpeur, entre 90 et 10°) avec une cage secondaire de +3kg

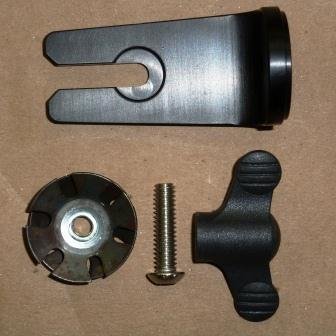

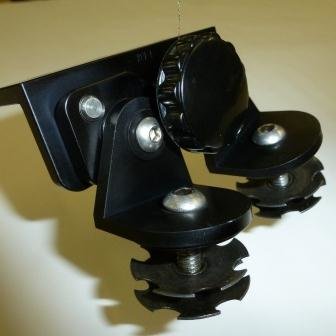

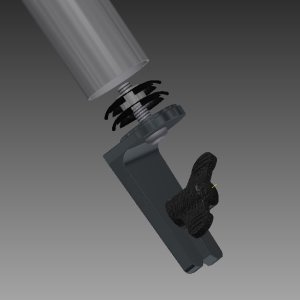

je n'ai pas improvisé, j'avoue avoir eu peur de me louper sur cette partie.il n'y a pas beaucoup de fournisseurs en pièces standard pour ça. j'ai trouvé encore chez AURORA PRECISION ( dispo pour diamètre métrique en 25 mm seulement). il y avait aussi  chez l'allemand GERD NEUMANN à rotules , je l'ai vu trop tard. MOONLITE en produisait, il ont arrêté.
je voulais des attaches à l'extérieur de la caisse pour maximiser l'écartement des tubes ( pas des fixation à l'intérieur ou sur les angles de la caisse du primaire).





[Patcubitus]

il y a 22 minutes, eric83 a dit :

- Attaches/liaisons de tube : tube alu 25 mm et 1.5 d'épaisseur, aucune flexion sur une longeur d'un mètre ( de l'ordre du centième de mm au palpeur, entre 90 et 10°) avec une cage secondaire de +3kg

je n'ai pas improvisé, j'avoue avoir eu peur de me louper sur cette partie.il n'y a pas beaucoup de fournisseurs en pièces standard pour ça. j'ai trouvé encore chez AURORA PRECISION ( dispo pour diamètre métrique en 25 mm seulement). il y avait aussi  chez l'allemand GERD NEUMANN à rotules , je l'ai vu trop tard. MOONLITE en produisait, il ont arrêté.
je voulais des attaches à l'extérieur de la caisse pour maximiser l'écartement des tubes ( pas des fixation à l'intérieur ou sur les angles de la caisse du primaire).







Eh ben, moi j'ai tout fait à la main,

cela m'a prit un temps fou. Je ne savais pas que ça se vendait dans le commerce!
