Perl Vixen JPM 115/900 de 1977

[sebb916]

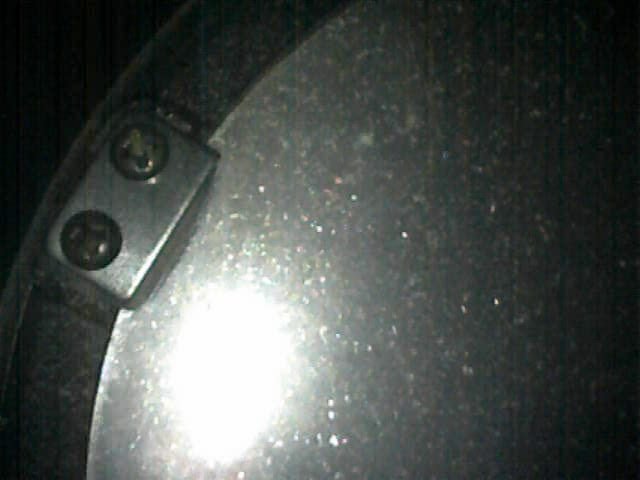

Inspection du miroir primaire avec l'endoscope avant démontage :





A part de la saleté il n'a pas l'air abîmé

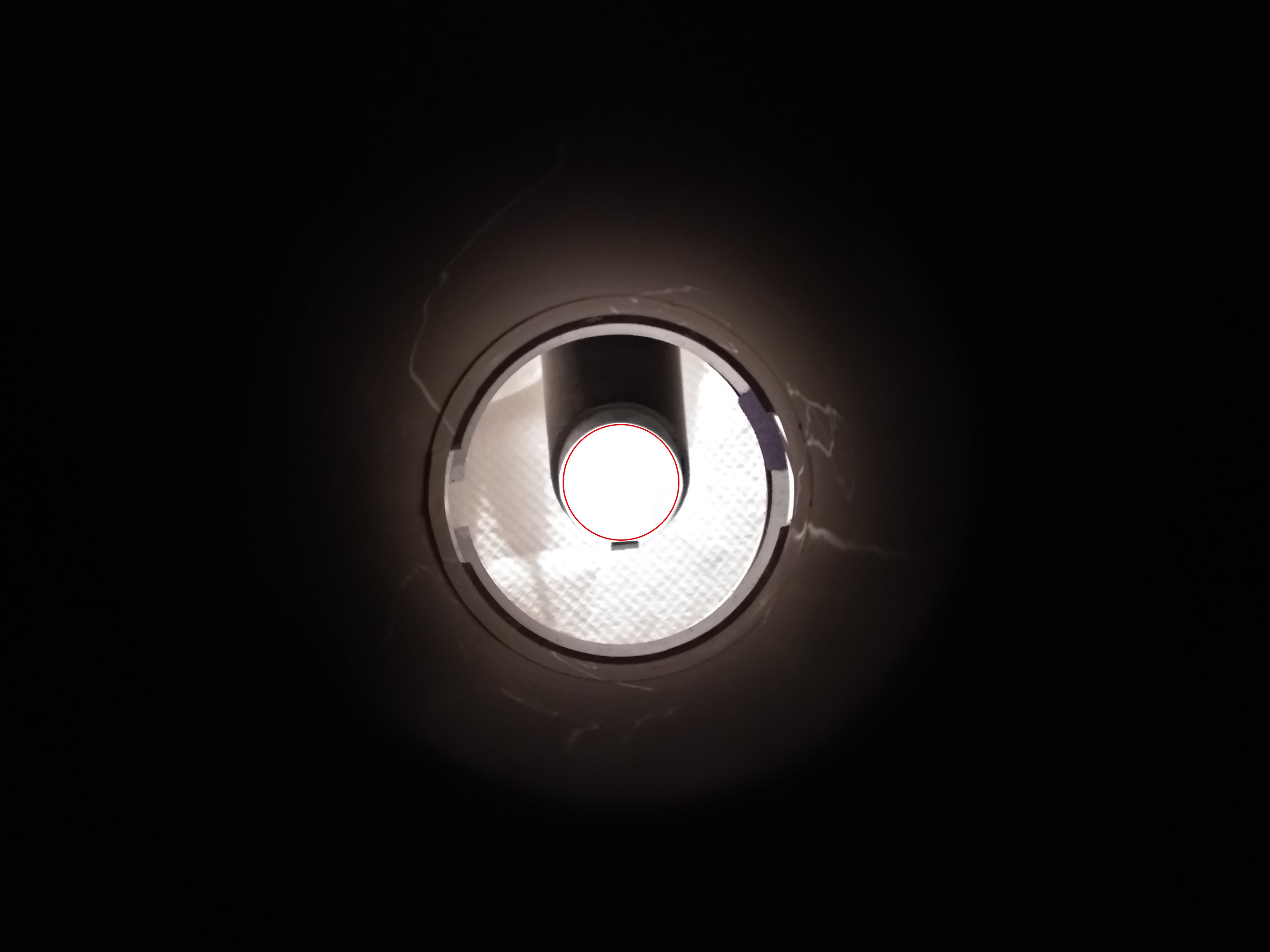

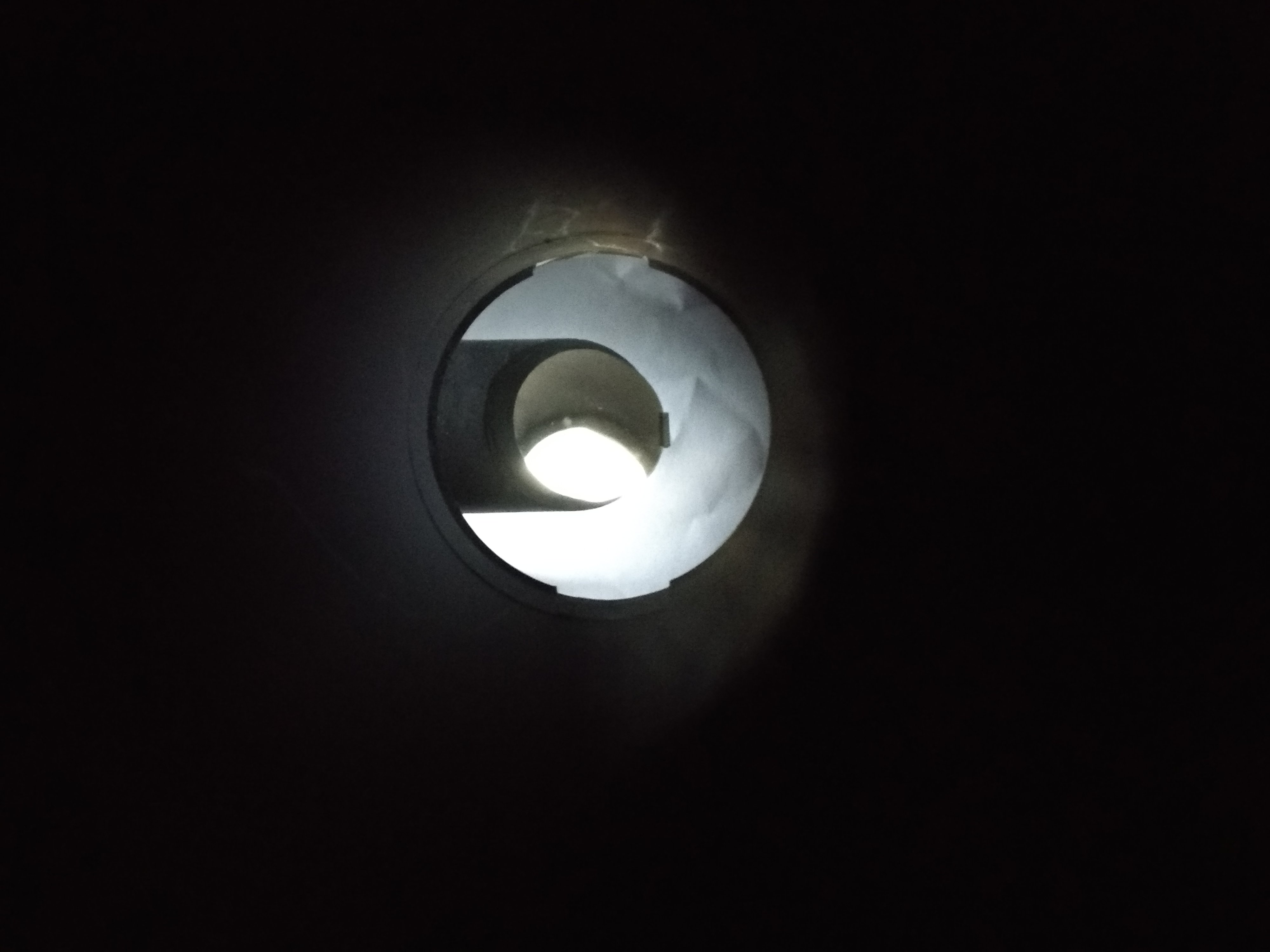

Position du secondaire : pas centré du tout :



Normalement on devrait voir l'intégralité du primaire se refléter dans le secondaire non ?





Position du primaire : pas bon non plus !





[deep impact]

il y a 51 minutes, sebb916 a dit :

Normalement on devrait voir l'intégralité du primaire se refléter dans le secondaire non ?



Ben oui, on doit voir tout le primaire.

il y a 51 minutes, sebb916 a dit :

Position du primaire : pas bon non plus !



J'espère que ce n'est pas le secondaire qui est déréglé.

Ne touche pas à l'araignée mais mesure les branches au réglet pour voir.

Après la photo n'a pas été prise dans l'axe non plus, le primaire ne peut pas bouger autant.

Modifié 30 décembre 2018 par deep impact

[sebb916]

Non pas évident de prendre la photo dans l'axe mais à l'oeil nu ça se voit bien.

De toutes façons je vais commencer par le réglage du secondaire.
Pas eu le temps ce matin, je m'y colle cet après-midi.

Modifié 30 décembre 2018 par sebb916

[sebb916]

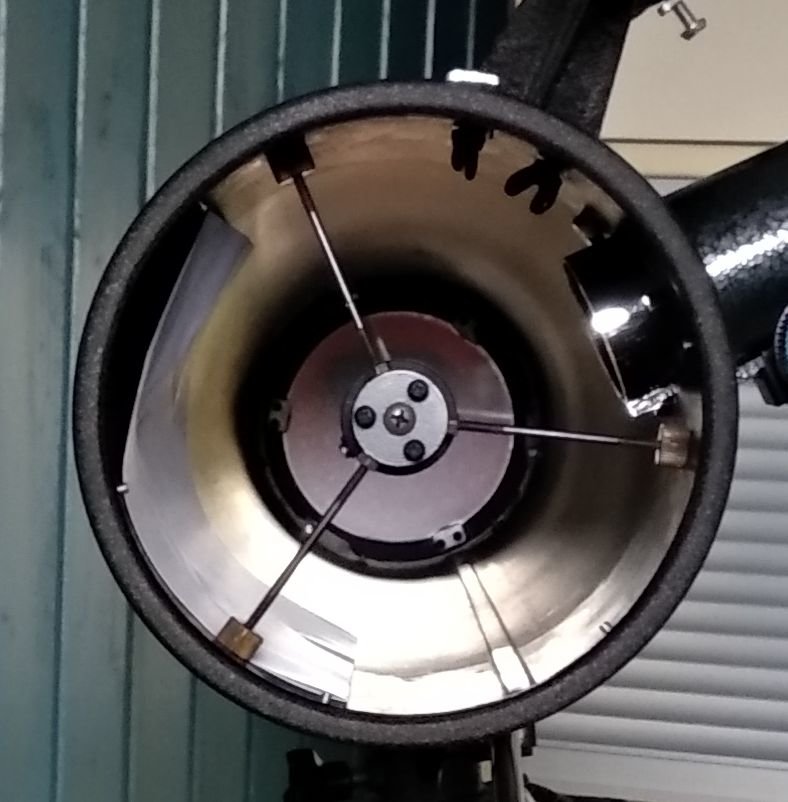

J'ai passé un bon moment à régler le secondaire en rotation et translation, je pense que c'est correct :

Remarque : sens de la photo encore incorrect, je n'arrive toujours pas à la mettre dans le bon sens... une rotation de 90 ° vers la gauche serait nécessaire.



J'ai donc avancé (translation) le secondaire en direction du primaire ; il n'est pas totalement au centre (j'ai fait des mesures en pixels) mais si je l'avance encore plus, je ne pourrais plus utiliser les 3 vis de réglages.



En terme de rotation, j'ai un cercle à peu près correct.



Qu'en pensez-vous ?

[deep impact]

il y a 4 minutes, sebb916 a dit :

En terme de rotation, j'ai un cercle à peu près correct.



Cela m'a l'air correct.

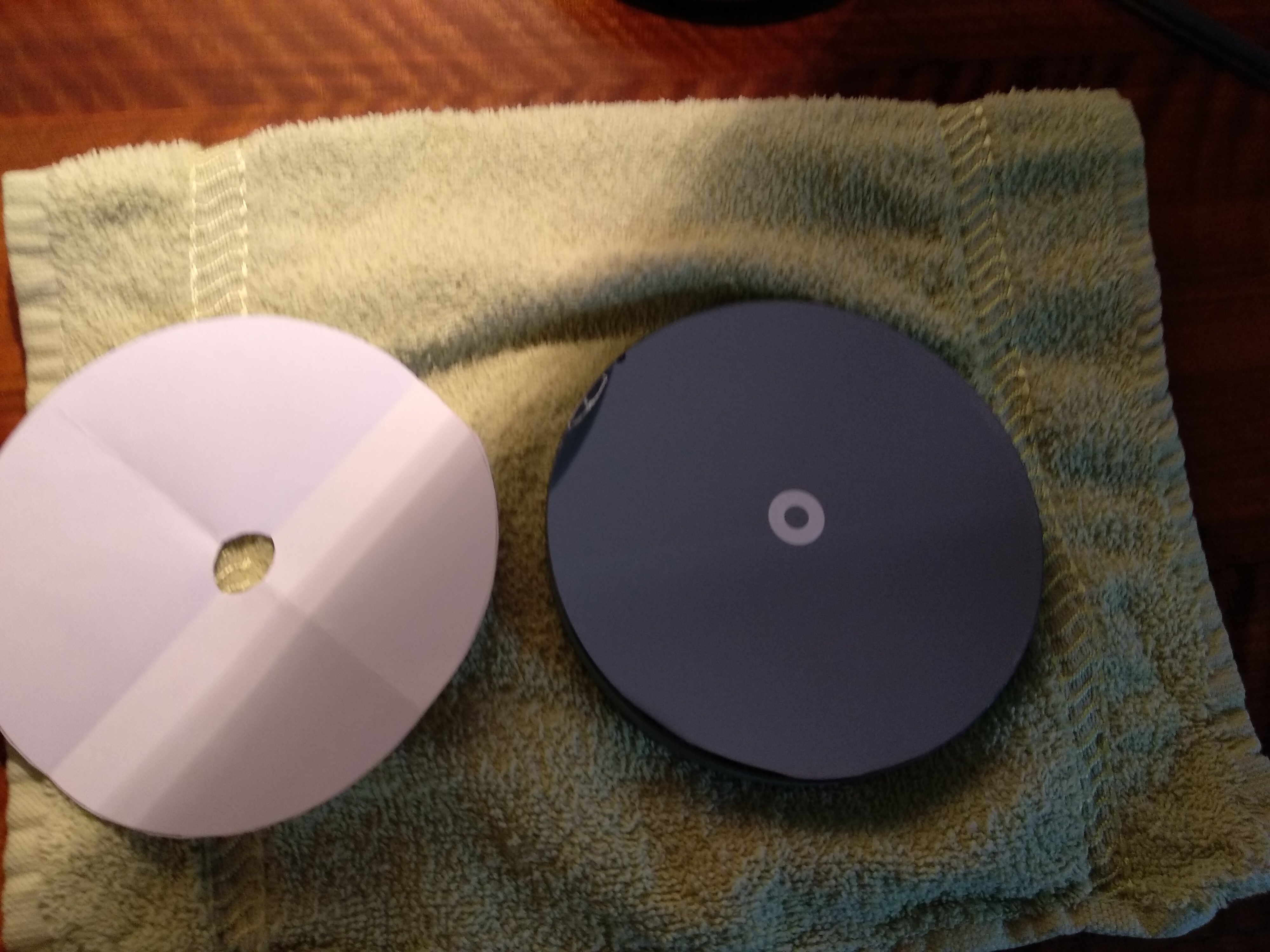

Maintenant, il faut régler le primaire à moins que tu ne le démonte pour y mettre un œillet.

Profite pour le nettoyer.



Démontage, lavage, œillet, remontage et collimation du primaire.

[sebb916]

Je vais le démonter , je voulais le faire aujourd'hui mais on a eu une visite ce matin (avec 1h15 de retard grrr) et ma chérie à décidé de mettre à contribution mes talents de bricoleur (j'en entends s'étouffer dans le fond ...) pour remonter une armoire lorraine de 200 ans et presque aussi lourde que son âge... avec évidemment une hauteur de 2,30 m à faire tenir dans une pièce de 2,20 m de haut... pas le choix, j'ai du scier les pieds, j'aurais préféré démonter et nettoyer le miroir



[Guilaume]

Tu veux que je regarde sur le mien, le barillet est démonté.

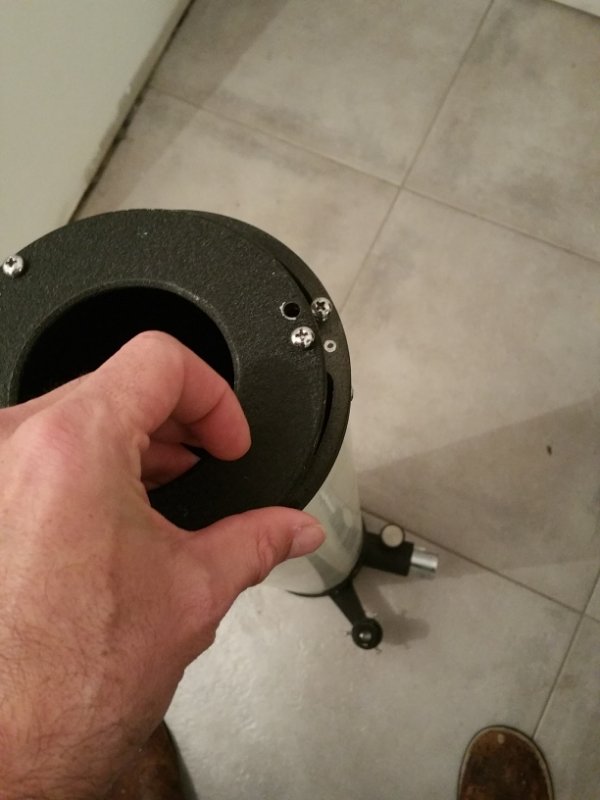

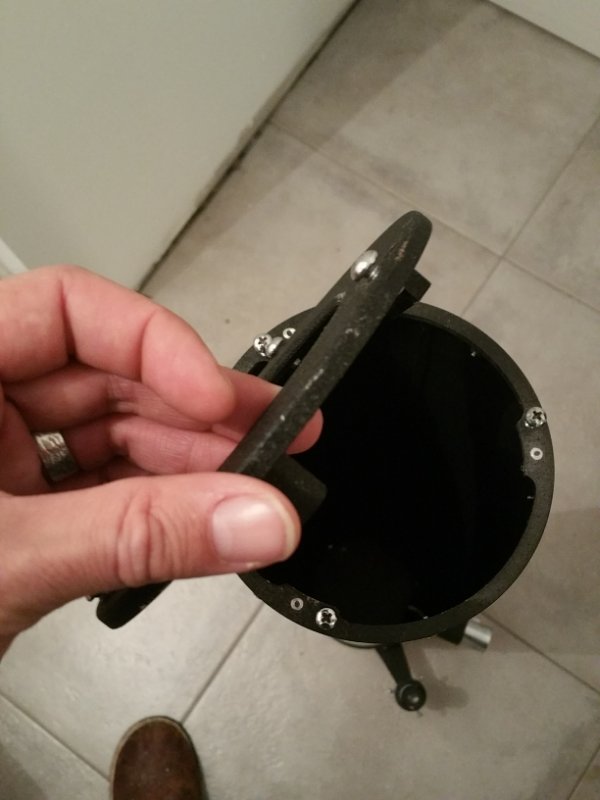

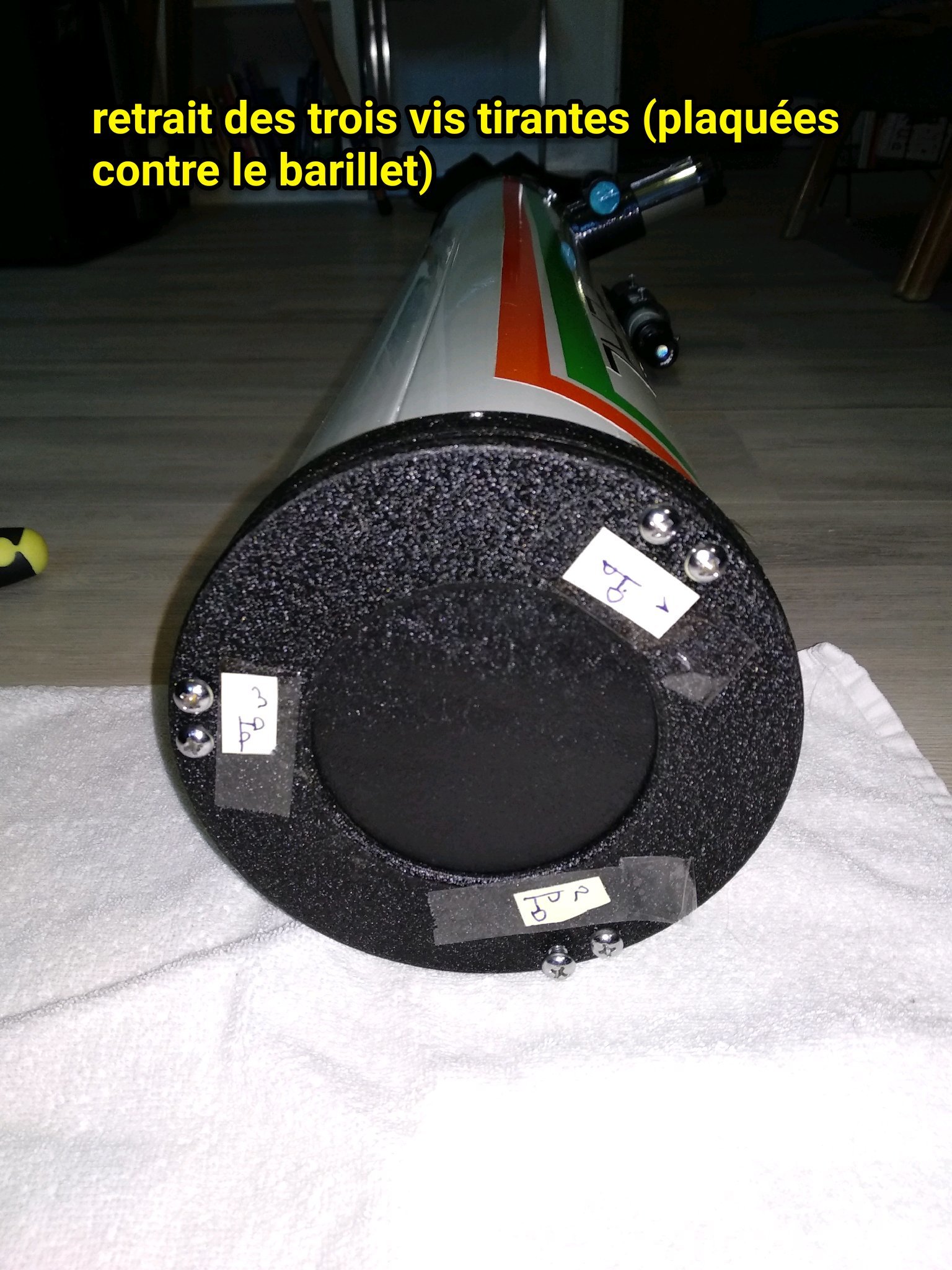

Edit: se sont les visses tirantes qu'il faut enlever pour sortir le primaire.

[sebb916]

ah oui volontiers, et si tu peux mettre quelques photos ça m'intéresse



[Guilaume]

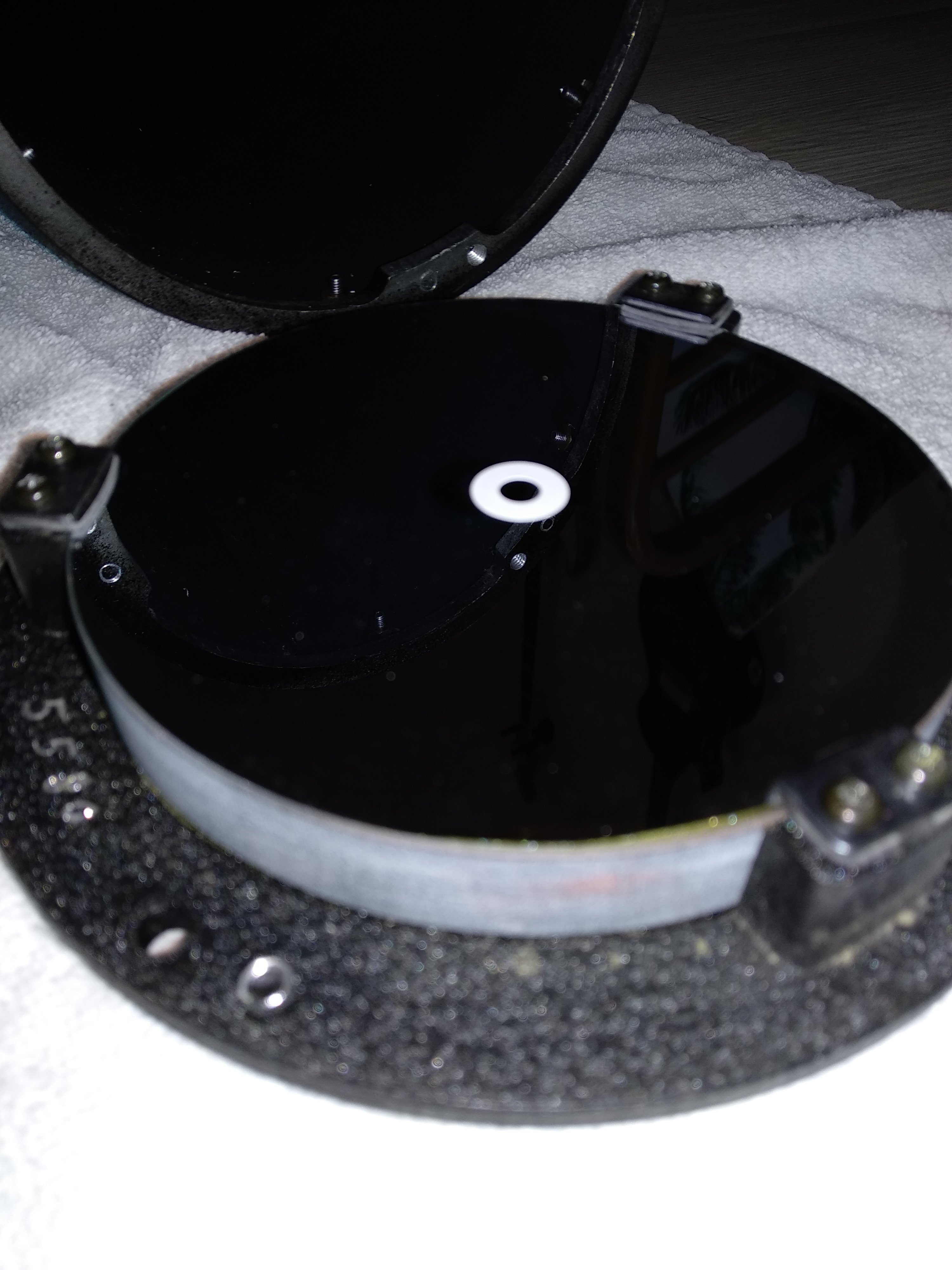

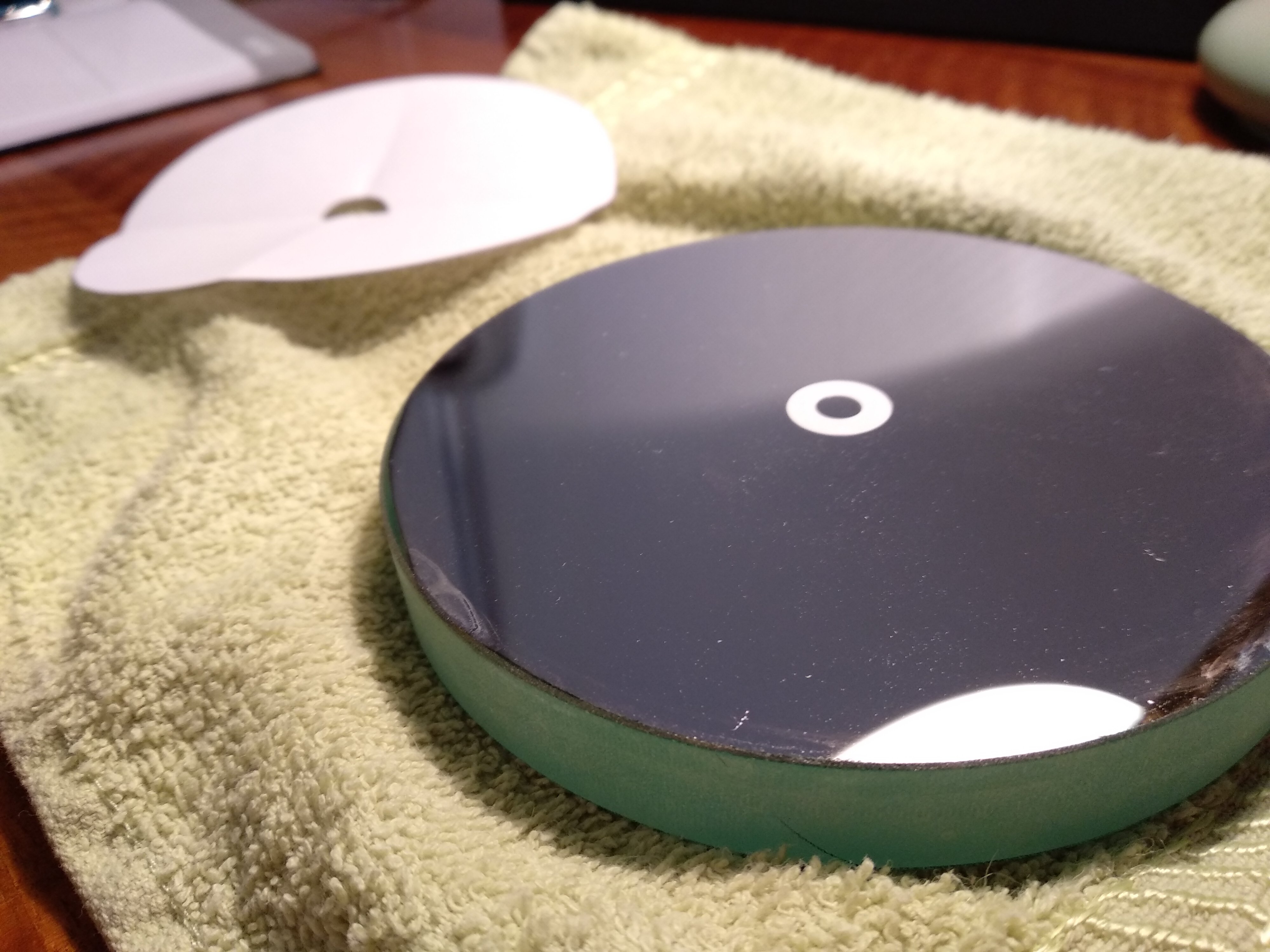

[sebb916]

pour le nettoyage, je suppose que tu as trempé dans de l'eau chaude avec un peu de liquide vaisselle suivi d'un rinçage à l'eau déminéralisée ? Ca ne laisse pas de traces ?



[Guilaume]

il y a 14 minutes, sebb916 a dit :

pour le nettoyage, je suppose que tu as trempé dans de l'eau chaude avec un peu de liquide vaisselle suivi d'un rinçage à l'eau déminéralisée ? Ca ne laisse pas de traces ?



Oui, tu devisses les brides, tu sors le miroir et tu fais tremper dans un tupperware d'eau chaude avec du produit vaisselle pendant 1/2h, puis tu le sors tu reremplis jusqu'à ce que le miroir soit juste sous le niveau d'eau et tu mets du produit vaisselle, tu laves avec tes doigt sans toucher le miroir, jusqu'a ce que ça fasse une émulsion  (tu sens au toucher que tu ne "touches" plus le miroir).

Après tu rinces à l'eau déminéralisée et tu sèches au sèche cheveux, miroir sur la tranche.

[sebb916]

@Guilaume: merci, j'attaque :

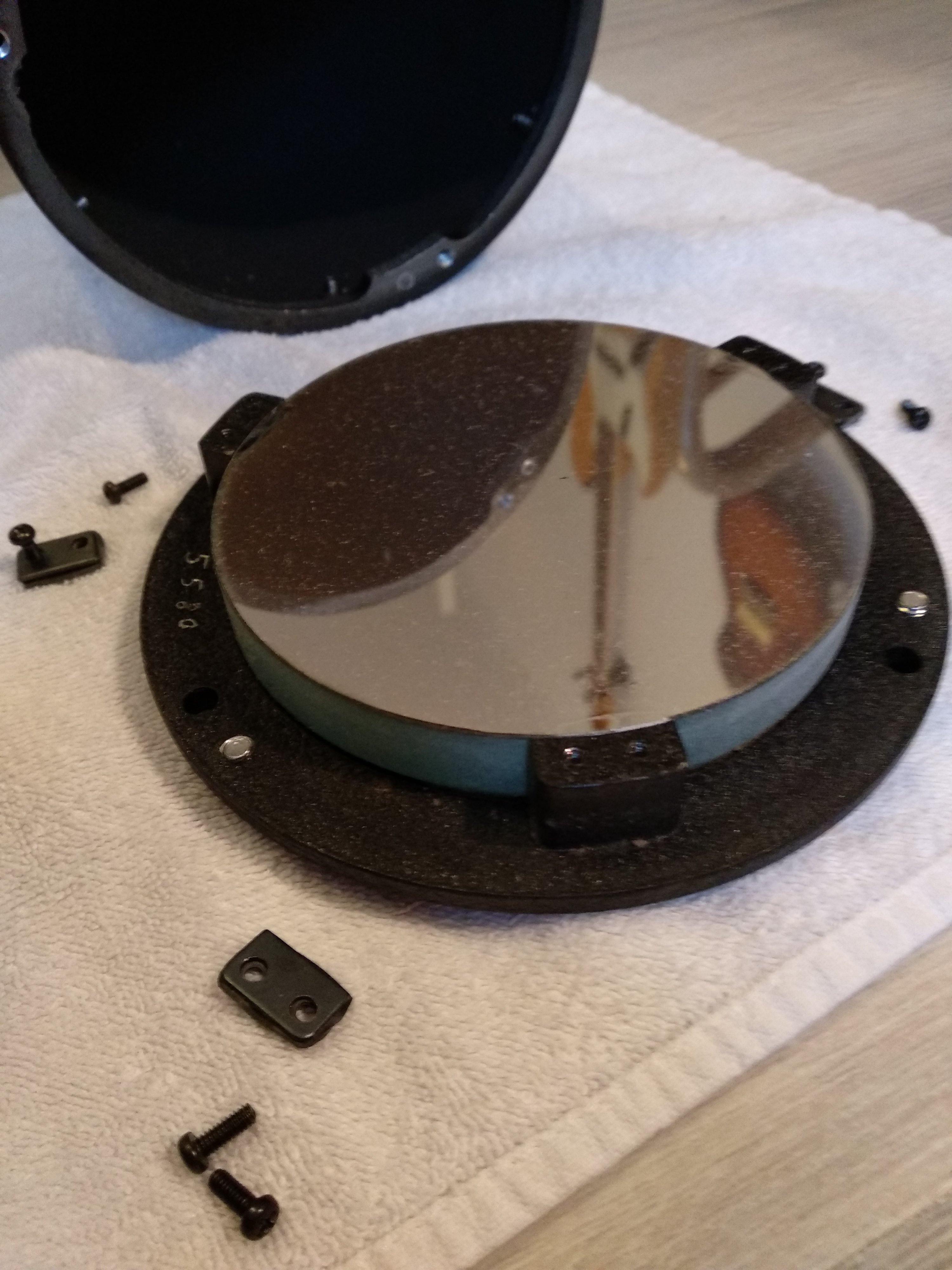

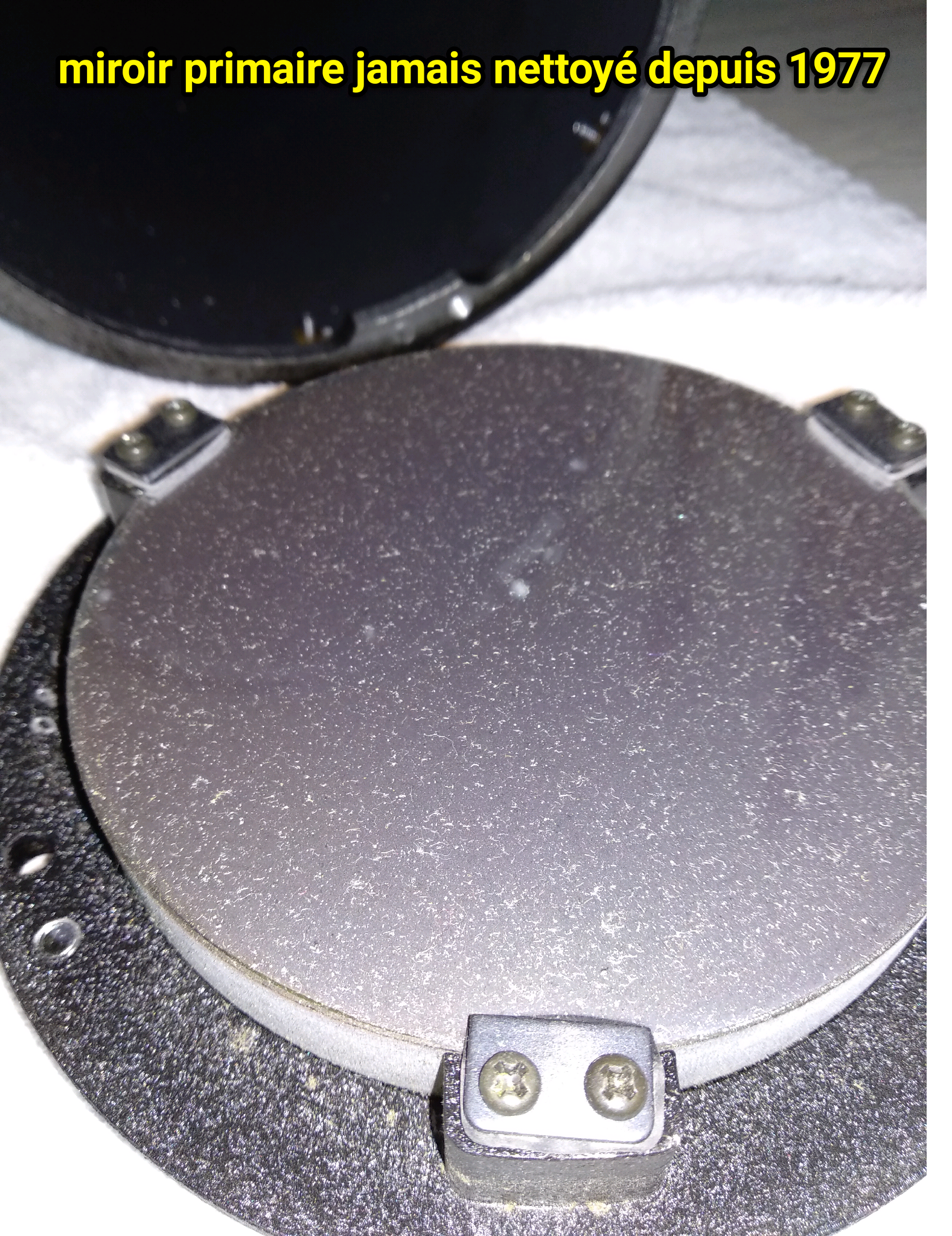

Retrait des 6 brides et direction le bain :



[sebb916]

Après nettoyage, rin_age et séchage comme préconisé, il reste une couche grisâtre sur le miroir ; je m'en suis rendu compte car un doigt a effleuré la surface en faisant mousser à la seconde étape.

De fait, comment faire partir cette couche d'impuretés qui semble bien collée au miroir ?

[Guilaume]

Bonjour,

Sur ce site, c'est peut-être plus clair que mon explication:

http://fredburgeot.fr/Nettoyer son miroir.htm



[sebb916]

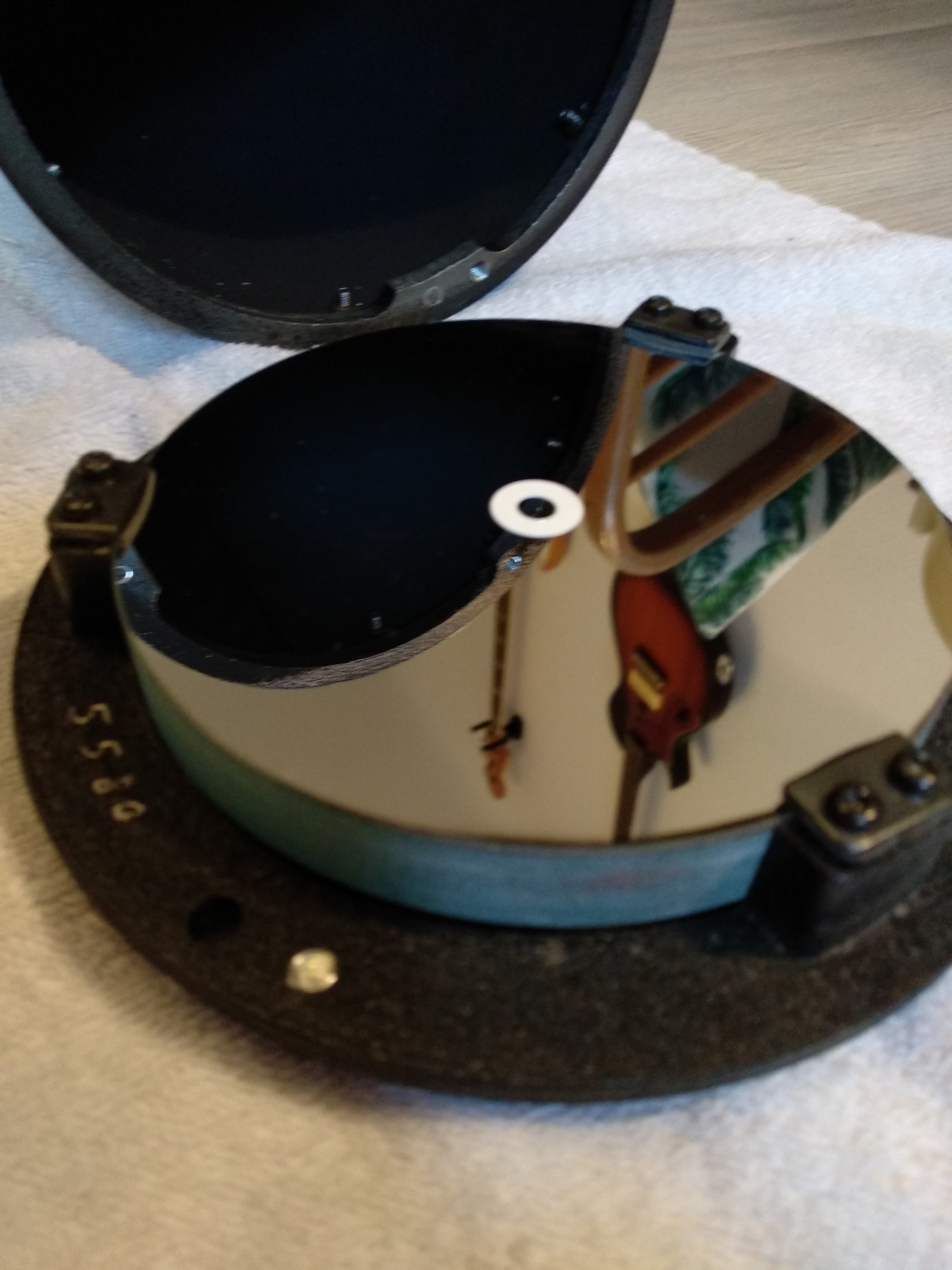

J'ai passé du coton 100 % trèèèès délicatement :







Résultat :







[Guilaume]

Il méritait.  Ne resserre pas trop les brides.

[sebb916]

Non, elle sont à peine serrées.

Je viens d'aligner le primaire à l'oeil nu, ce n'est pas optimal mais je ne sais pas si je pourrais faire mieux/

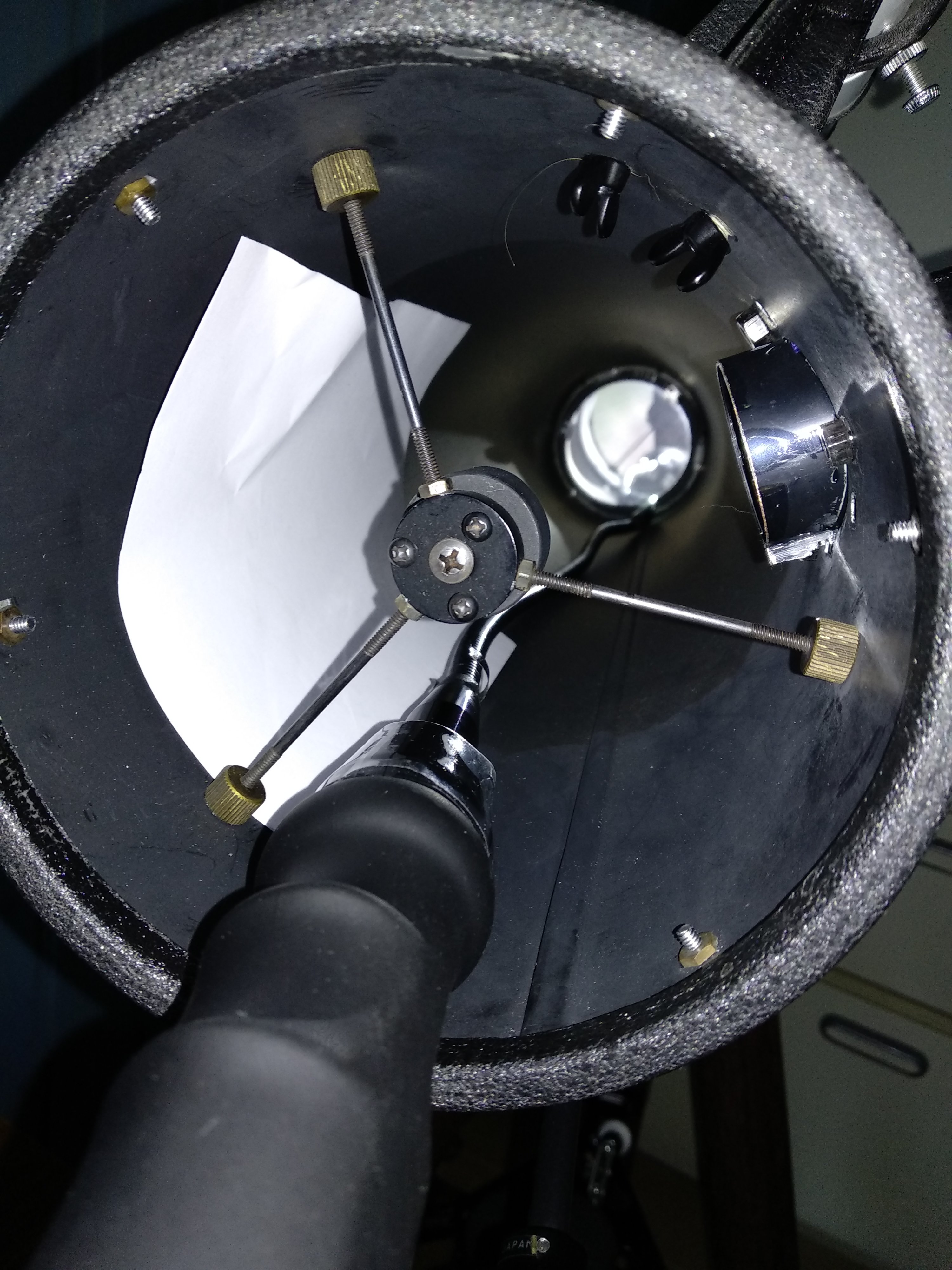

Maintenant il me reste à aligner l'axe primaire/secondaire avec les 3 vis de réglage de l'araignée :

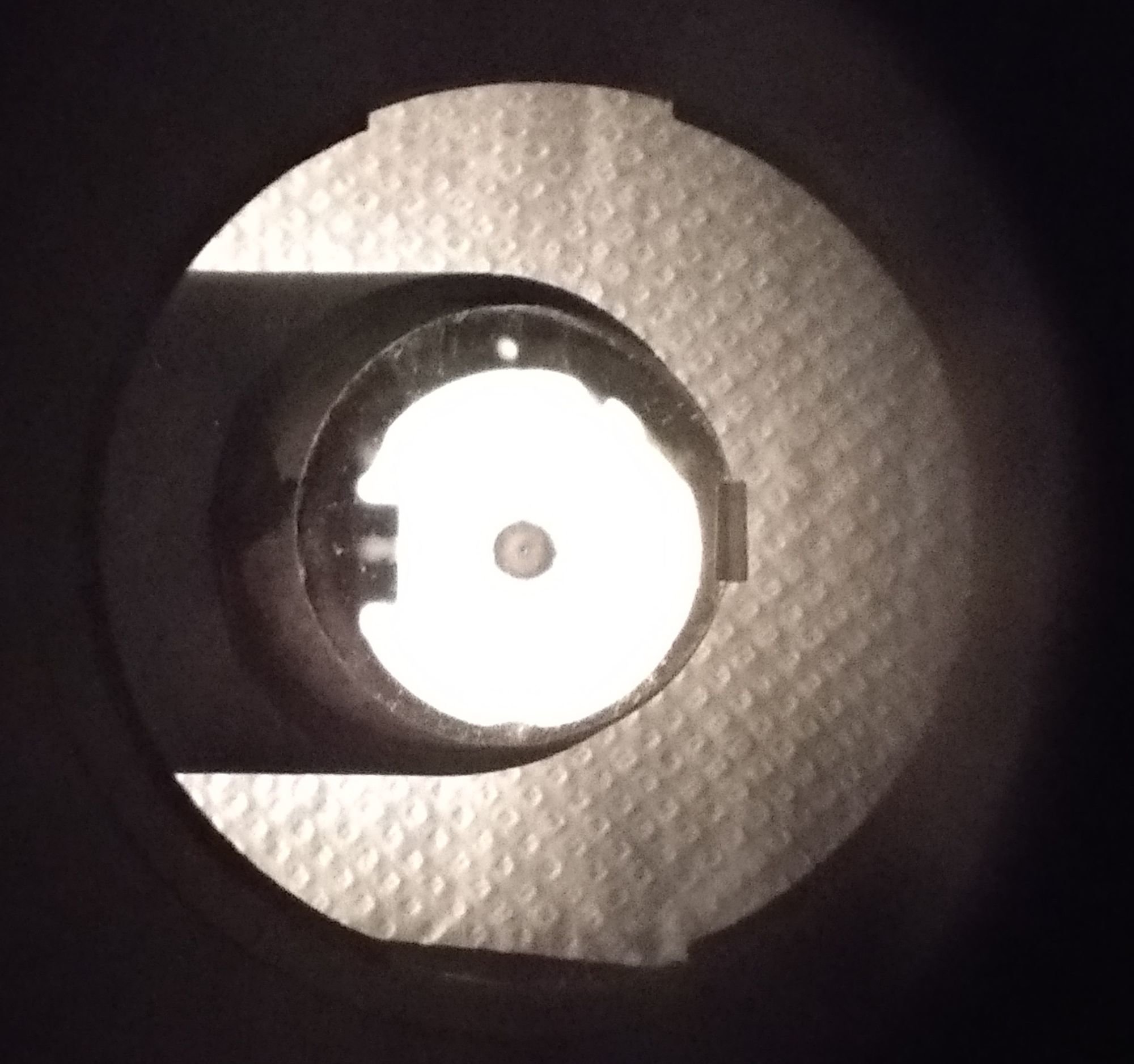

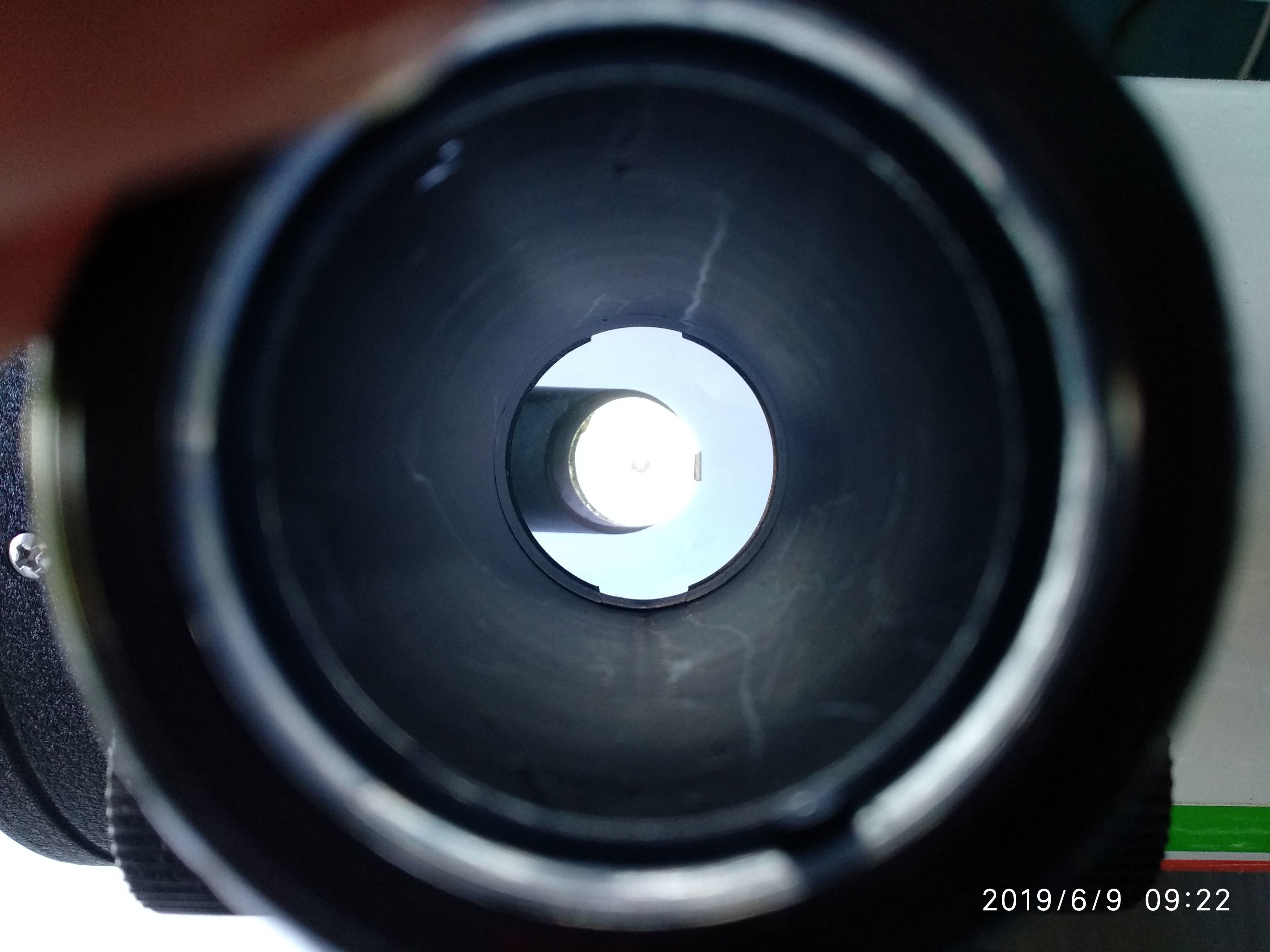

Voila ce que ça donne avec l'oeilleton :







[sebb916]

Un site au poil pour comparer avant/après :



https://revision.lukasz.cc/view/VqVWGrqAht2l1TdvADxKJWAOkBzX6Scq







Modifié 1 janvier 2019 par sebb916

[sebb916]

Collier et queue d'aronde reçus.

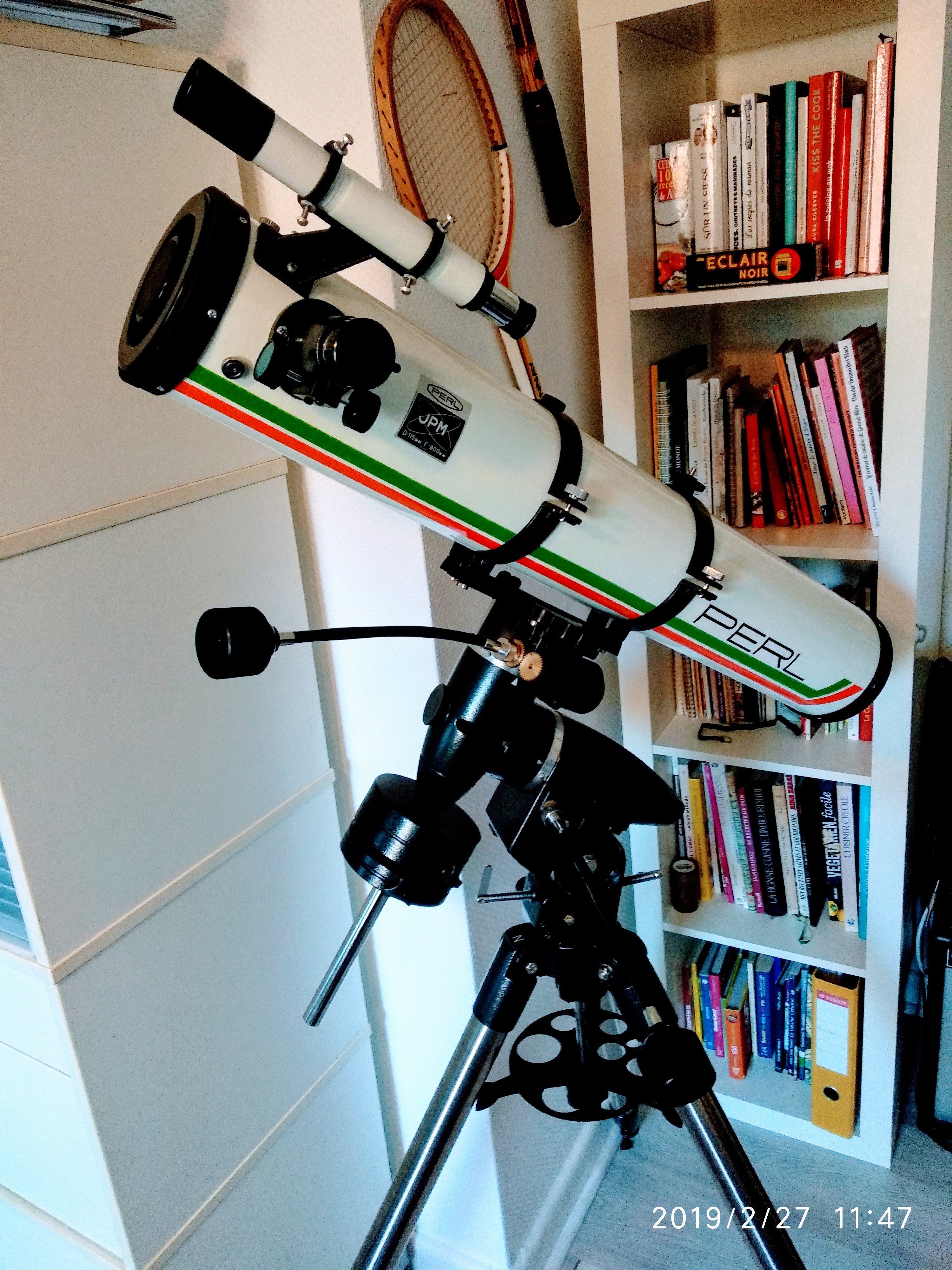

Enfin sur une monture correcte :



[deep impact]

Il y a 4 heures, sebb916 a dit :

Enfin sur une monture correcte

Tout cela commence à causer sérieusement.😊

Attention, les lunes vont dépoter.😉

Tu est motorisé?

[sebb916]

oui la monture est motorisé AD et DEC ; ce qui est bien c'est qu'elle va maintenant me servir soit pour la lunette, soit pour le Newton, selon les envies

Ce soir c'est plutôt lunette, si je ne devais partir pour le boulot à 5h30 demain matin j'aurais laissé la monture dehors et fait des vidéos de la lune au petit matin.

J'ai commandé la queue d'aronde chez OU, livré le second jour, super rapide.

Pour les colliers, commande passé chez la clé des étoiles, livraison plus longue (une semaine)

Bon une HEQ5 pro lui  serait mieux convenu au teint, mais on va faire avec !



J'essaierais quand même de prendre le temps de vérifier ma collimation sur une étoile ce soir.

[Larbucen]

Très belle réalisation tout ça. J'avais loupé la suite de l'histoire et je suis donc à jour maintenant.

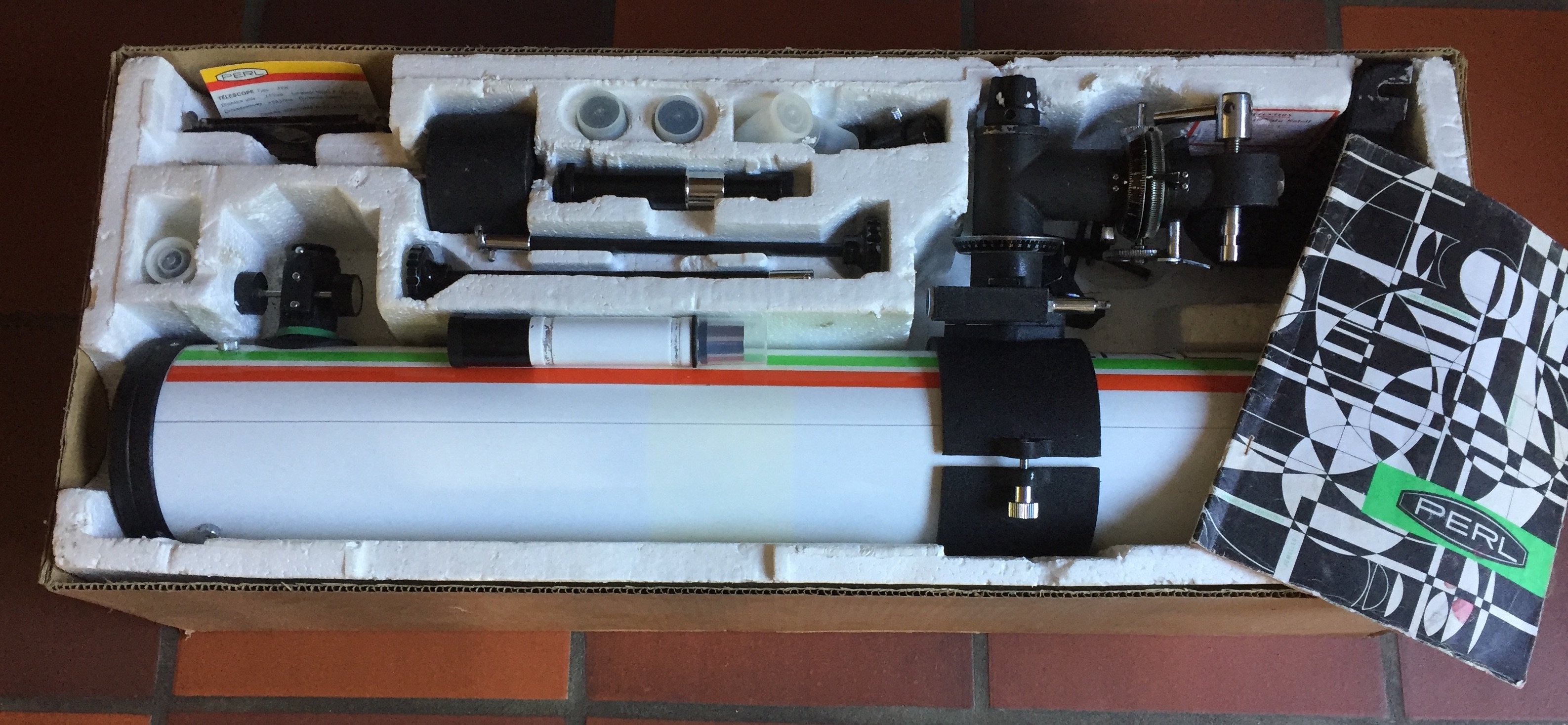

De mon côté, je viens d'acquérir mon troisième JPM.





Il me servira en vacances à la montagne. Le deuxième étant dans le sud chez belle-maman.

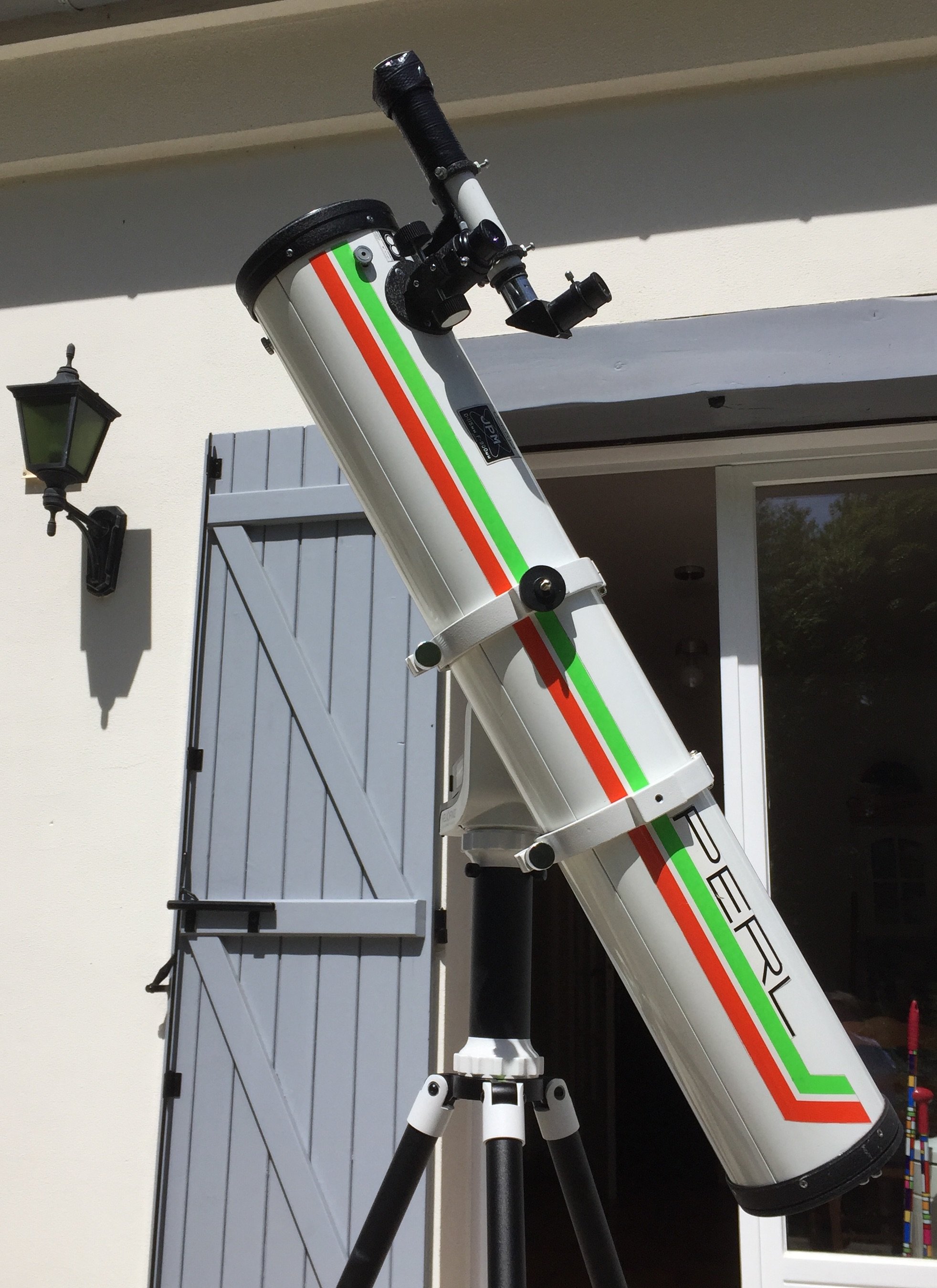

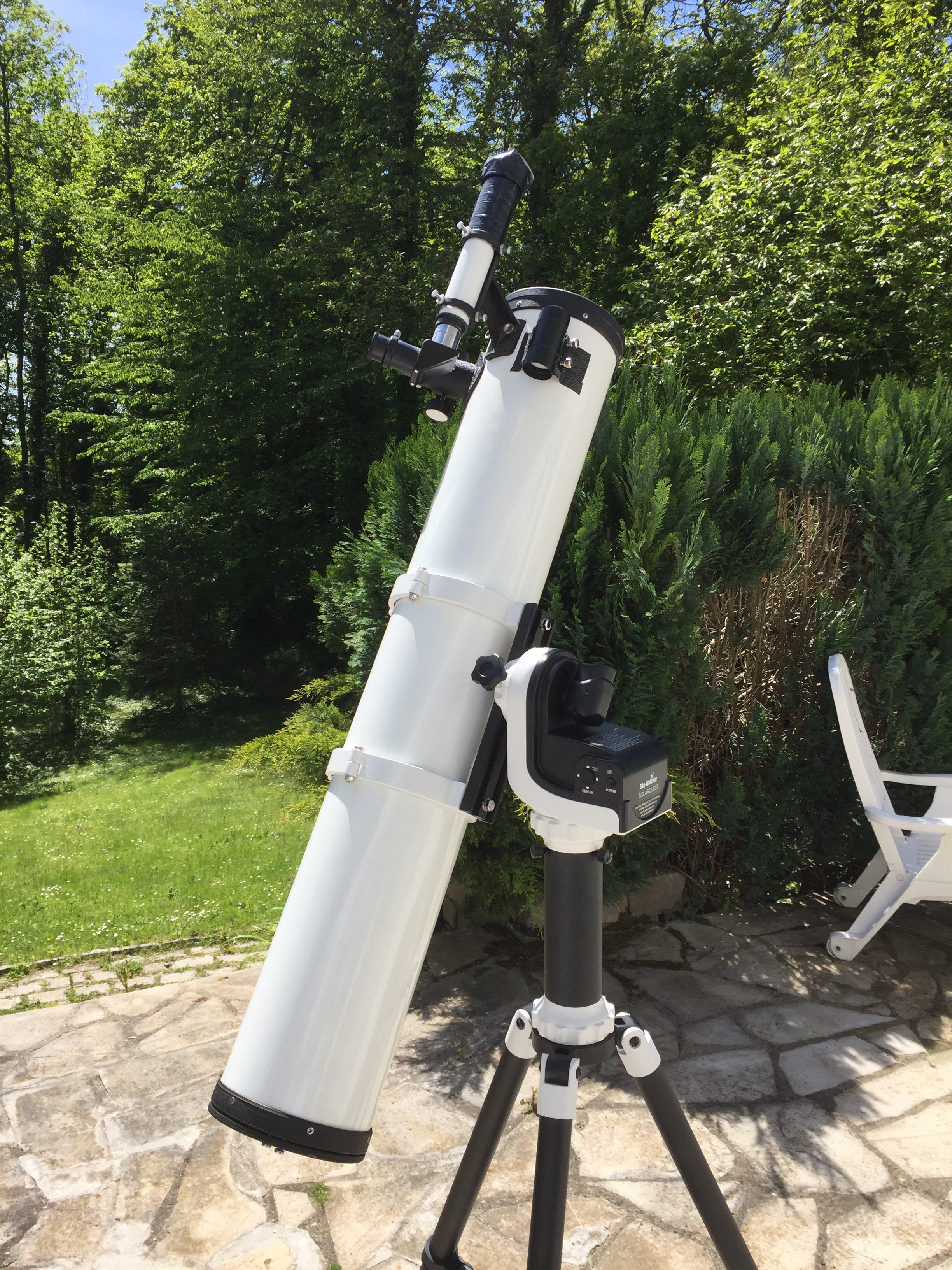

L'original (le premier) reste avec moi. Il sort de temps en temps. Le voici ici sur une belle monture Skywatcher Solar Quest.





Notez le petit chercheur solaire placé en parallèle du chercheur classique.





A tous les possesseurs de JPM, éclatez-vous !

[sebb916]

ça ne bouge pas trop sur cette monture ?

[Larbucen]

Non. Sans problème. Mais le Soleil est assez décevant en ce moment.

[sebb916]

Hello



Hier soir, j'ai voulu faire un peu d'imagerie lunaire, en laissant le tube dans mon bureau, derrière la fenêtre.

Image pourrie sur l'écran, impossible d'obtenir la netteté... Je mets un oculaire de 25 mm, pas mieux, je n'ai pas réussi à faire la mise au point, j'avais l'impression que l'image était en partie dédoublée...

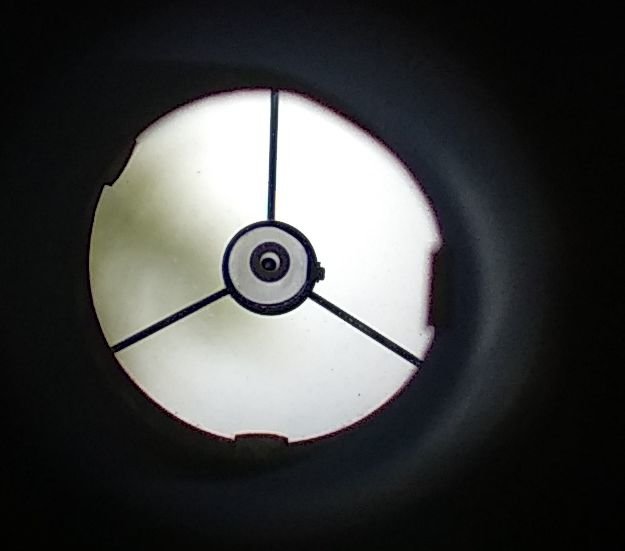

Donc ce matin j'ai essayé de refaire la collimatio, ne disposant qu'on oculaire à oeilleton et d'une patience très limitée.
Je remets la caméra ; mise au point sur une maison 150 m, j'arrive à avoir une image nette, par contre sur les arbres qui étaient derrière, image super floue.





Je sais que sur photo ce n'est pas évident, d'autant plus qu'il est très délicat de mettre le capteur dans l'axe.
Il me semble que le secondaire devrait être un poils plus vers la droite (= fond du tube) sur la deuxième photo.



Mais je ne comprends pas pourquoi l'image était aussi mauvaise hier soir (certes il y avait de la turbulence, mais même à l'oeil, que j'ai mauvais, je n'ai pas réussi à avoir une image bien nette).



Le système de réglage du secondaire me gonfle, je ne suis même pas sur de bien procéder, même en suivant les tutoriels. Et l'étroitesse du tube (115) fait que tenir le secondaire et visser en même temps, même avec mes petites mains, c'est la purge.



Et comme un con, j'ai supprimé le seul .Ser fait hier tant c'était moche. Je vais faire la poubelle de mon windows voir si je peux le ressortir





[sebb916]

j'ai retrouvé la vidéo, la voici :







impossible d'avoir plus net que ça hier soir oO !
Problème de ciel OU (et) problème de collimation ??



Merci



[Great gig in the sky]

il y a 15 minutes, sebb916 a dit :

Hier soir, j'ai voulu faire un peu d'imagerie lunaire, en laissant le tube dans mon bureau, derrière la fenêtre.

Image pourrie sur l'écran, impossible d'obtenir la netteté

Derrière la fenêtre ? Vraiment ? Tu m' étonnes que ce soit tout pourri ...

[sebb916]

J'ai déjà fait, mais jamais eu une image aussi mauvaise.
Hier il n'a pas vraiment fait chaud, donc je me suis dit que la restitution de chaleur par les murs serait limitée.
Reste que je me demande si il n'y a pas un autre souci.
Et c'est pas la météo de ce soir qui va me permettre de le savoir



[Great gig in the sky]

il y a 13 minutes, sebb916 a dit :

j'ai retrouvé la vidéo, la voici :

Euh, ouverte ou fermée la fenêtre ? Parce que là, t' as un gros problème de mise au point !!!

[sebb916]

Ouverte.

Oui comme tu le vois un très gros souci...
