Soucis pour declancher 2 APNs avec 1 timer

[xavier@cz]

Bonsoir,



j'ai un petit soucis. Je desire déclencher 2 APN pour imager en meme temps (voir là aussi: 1-monture-2-apn-et-3-questions).

• Les APN sont des Canon 600D et 7D.
• J'ai des timers Pixel qui ont une prise jack 2,5 mm. N'ayant pas trouvé de doubleur jack 2,5 mm, j'ai pris un doubleur 3,5 mm 2 réducteur 2,5 -> 3,5 et 1 réducteur 3,5->2,5. Le montage ne fonctionne pas du tout.

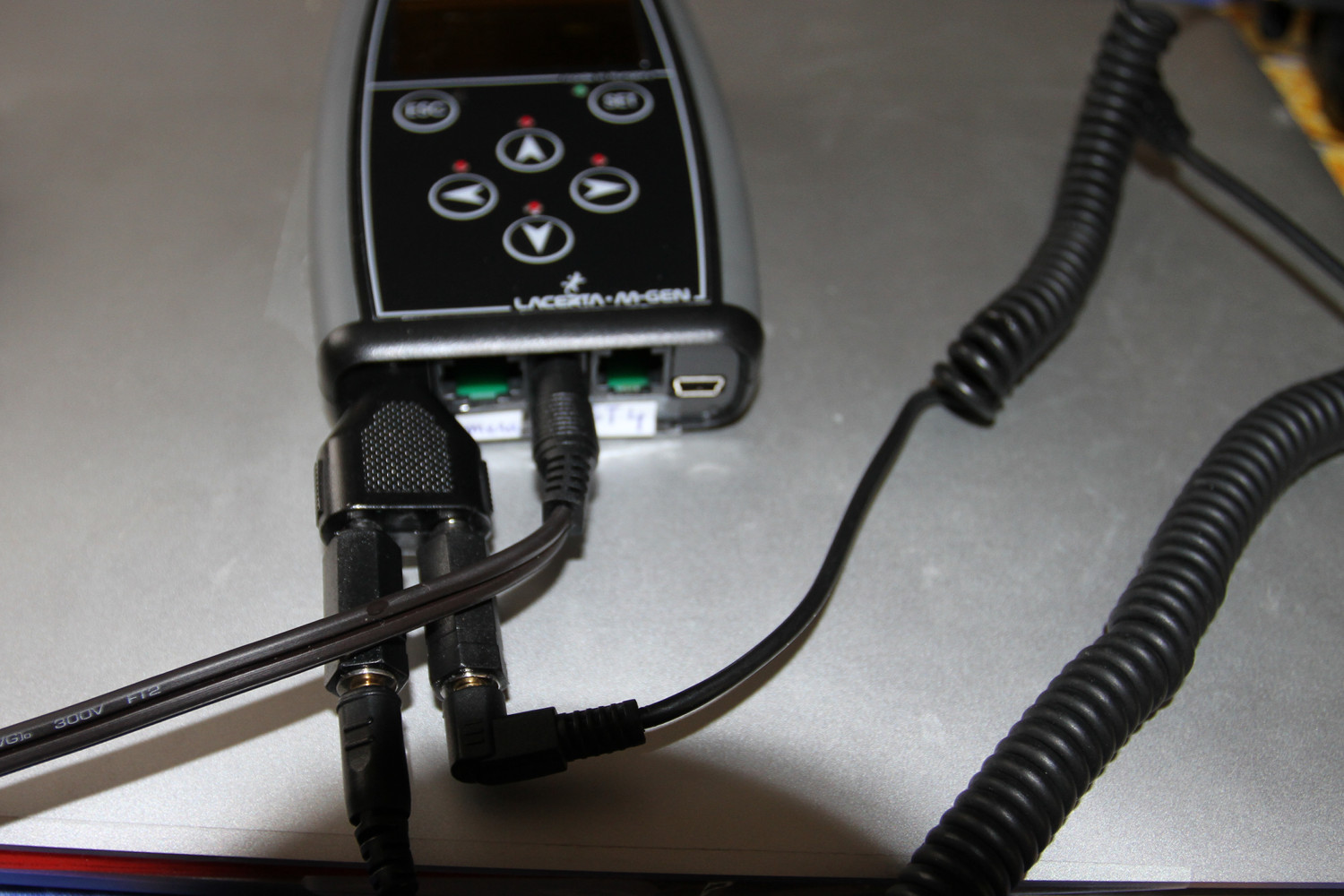

• J'ai aussi essayé avec l'autoguider Lacerta (voir la photo ci-dessous). Comme le Lacerta a une prise jack femelle 3,5, ca fait un réduteur de moins. Et la, ca marche plus ou moins. Plutôt moins que plus d'ailleurs (côté pessimiste de l'essais) Premier declenchement OK mais apres ca part en sucette. Poussé par ce demi succès (oui, la je suis optimiste), je me suis mis à réver et je me demande si ca vaut le coup d'investir 20 euros pour l'achat de 2 cables en jack 3,5 mm. Petite precision; auand je débranche un des  2 APN, ca fonctionne comme il faut.



Mes vieux souvenirs de lycée me font penser que c'est une histoire d'impédence et que moins de reduteurs et moins d'impédence ou quelque chose dans le genre, enfin que ca sera mieux

Quelqu'un a la même configuration mais réussie?



Bon ciel,



Xavier.



[Gandalf]

Ce n'est pas un problème d'impedance, mais de courant de fuite entre les 2 apn que tu mets en parallèle.

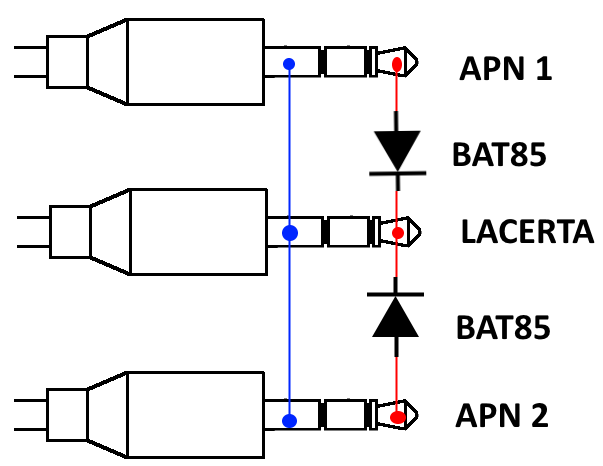

La solution la plus simple est peut-être de mettre 2 diodes pour isoler les apn.

Sinon utiliser des optocoupleurs.

Jl

[Colmic]

Salut,

avec le Lacerta et le même montage que toi (un Y en 3.5mm) j'arrive à piloter un Canon 6D et un Sony A7S. Sans aucun soucis.

C'est peut-être tes câbles ?

[Gandalf]

Il y a 2 heures, Colmic a dit :

Salut,

avec le Lacerta et le même montage que toi (un Y en 3.5mm) j'arrive à piloter un Canon 6D et un Sony A7S. Sans aucun soucis.

C'est peut-être tes câbles ?

Je ne pense pas, puisque les câbles fonctionnent quand un seul appareil est branché.



[xavier@cz]

Il y a 5 heures, Colmic a dit :

Salut,

avec le Lacerta et le même montage que toi (un Y en 3.5mm) j'arrive à piloter un Canon 6D et un Sony A7S. Sans aucun soucis.

C'est peut-être tes câbles ?



Ah merde, va falloir que je change mon 600D contre un A7S. Le tiens n'est pas a vendre?

Pour changer le 7D en 6D, je suis justement en train de rever sur une petite annonce. Un boitier nu a 400 roros.

Sinon tes cables sont d'origine en 3,5? Ou tu as as aussi des reducteurs?

Il y a 2 heures, Gandalf a dit :

Je ne pense pas, puisque les câbles fonctionnent quand un seul appareil est branché.



Je vois bien la logique du schema mais comme tu as vus, je suis pas tres cale dans la chose. Un BAT85, pour ce que j'en sais ressemble a une resistance. Je ne suis pas tres bricoleur et je ne vois pas comment faire en pratique. Il n'y aurait pas ca dans la commerce? Ou alors pas un habitant du Shire qui pourrait m'aider... contre remuneration bien sur.

[Colmic]

il y a 12 minutes, xavier@cz a dit :

Sinon tes cables sont d'origine en 3,5?

oui

[xavier@cz]

Le 13/09/2018 à 18:06, Colmic a dit :

oui

Ca m'encourage a investir dans des cables 3,5 mais je vais quand meme attendre de voir ce que me propose @Gandalf comme tuto ou autre explication pour les nuls.
