barillet 9 points

[sans miroir]

Bonjour ...

une petite question concernant le barillet 9 points genre GSO .

Les 3 trois triangles tournent sur sur eux même lors du démontage du miroir.

Comment faut il les placer avant de reposer le miroir (a peu prés ou autres ??? )

j'ai un doute ...



[sixela]

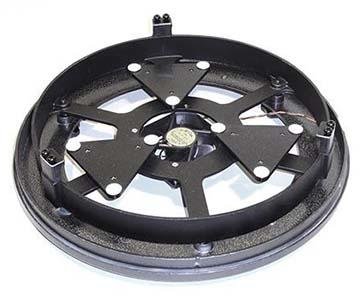

Normalement, les points sont ou bien sur deux rayons, avec au centre trois points et à l'extérieur 6 points; dans ce cas il faut pointer les triangles vers le centre (s'il y a une arête plus courte ou longue que les deux autres elle est tangentielle au centre du barillet). Typique pour un GSO 300mm:



Sur certains Explore Scientific, le barillet est différent, avec tous les points sur un rayon (et donc des triangles très plats pointant vers l'extérieur), mais c'est une configuration très peu utilisée (comme elle est à peine meilleure qu'on bon barillet à 6 points qui est plus facile à réaliser sans erreurs de fabrications qui nuisent à la performance).



Modifié 25 septembre 2018 par sixela

[sans miroir]

merci pour ces explications ...

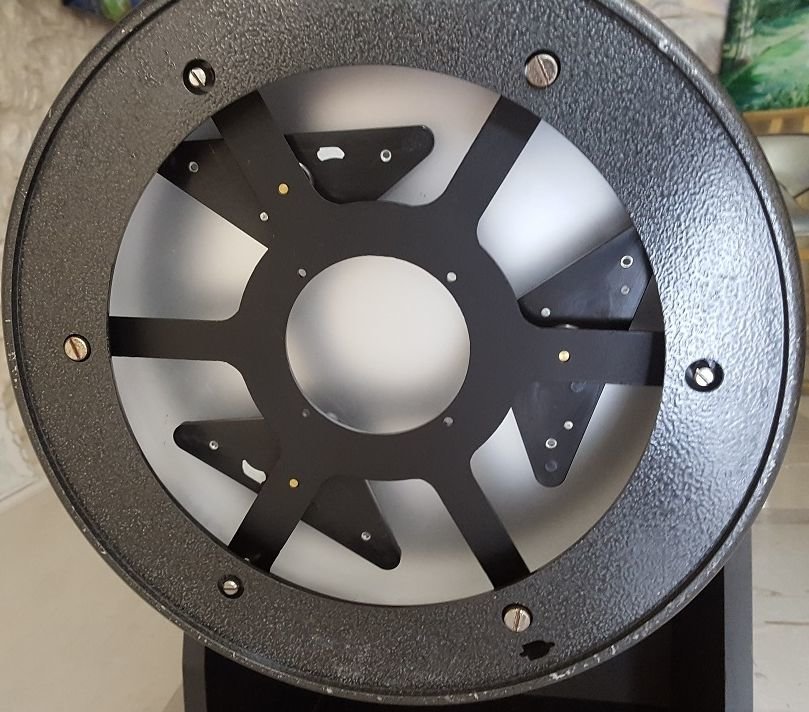

Donc ici les triangles sont mal positionnés, il faudrait qu'ils pointent vers le centre .







[gerard33]

Il y a 1 heure, sans miroir a dit :

Donc ici les triangles sont mal positionnés, il faudrait qu'ils pointent vers le centre .

Tout à fait

[olivdeso]



en fait celui du bas en bien positionné, celui de droite presque, mais pas celui en haut à gauche



soit tu les remets bien à chaque observation, c'est vite fait, faut pas oublier.



soit tu ajoute un système pour éviter que ça tourne; Il y a plein de systèmes possible. Un truc très simple est d'ajouter un point de colle silicone entre le triangle et le barillet avec le miroir en position bien sur. ça restera suffisamment souple autour du point idéal. Sinon un système mécanique avec une petite vis sur le triangle qui vient dans un trou un peu plus large dans le barillet, ou encore une feuille plastique découpée en forme de rondelle et attachée au pointes des 3 triangle au centre., comme ça ils se tiennent tous. Il y en a d'autres.



Par contre attention au remontage de ce barillet : ne surtout pas serrer les 3 pattes anti-retournement de l'autre coté. Il ne faut pas qu'elles touchent la surface du miroir, sinon ça va le contraindre et ruiner son fonctionnement et celui des triangles.

[sans miroir]

Merci a vous pour vos réponses ....

je vais essayer le point de silicone ...
