Construction Dob T400, suite....

[Patcubitus]

Bonjour tout le monde,





1er épisode ici:

Le 3ème et dernier épisode ici: Les remerciements pour votre aide





la construction du T 400 suit son cours. Avec bien sûr, des points que j'essaye de comprendre…. En vain !

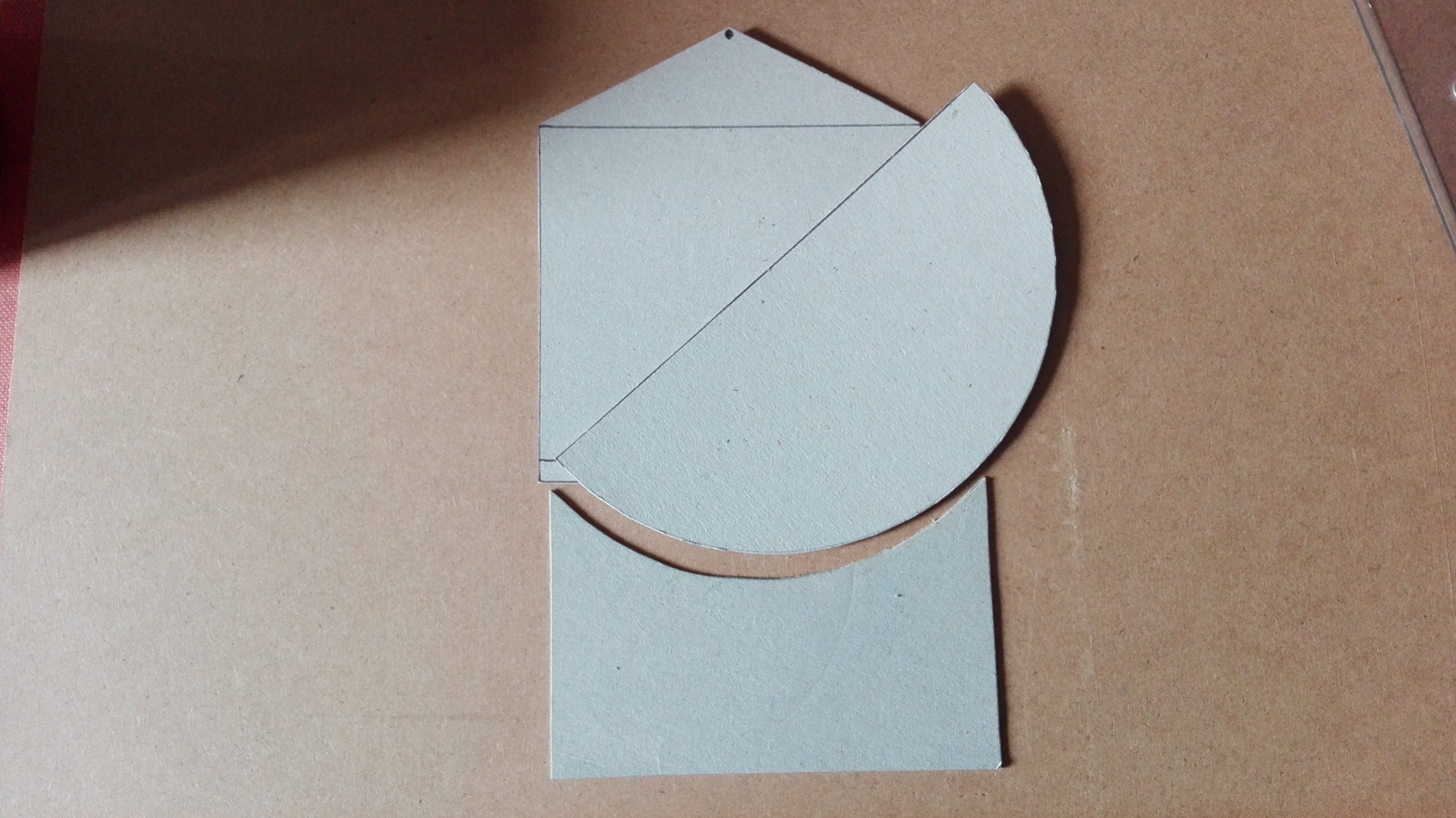

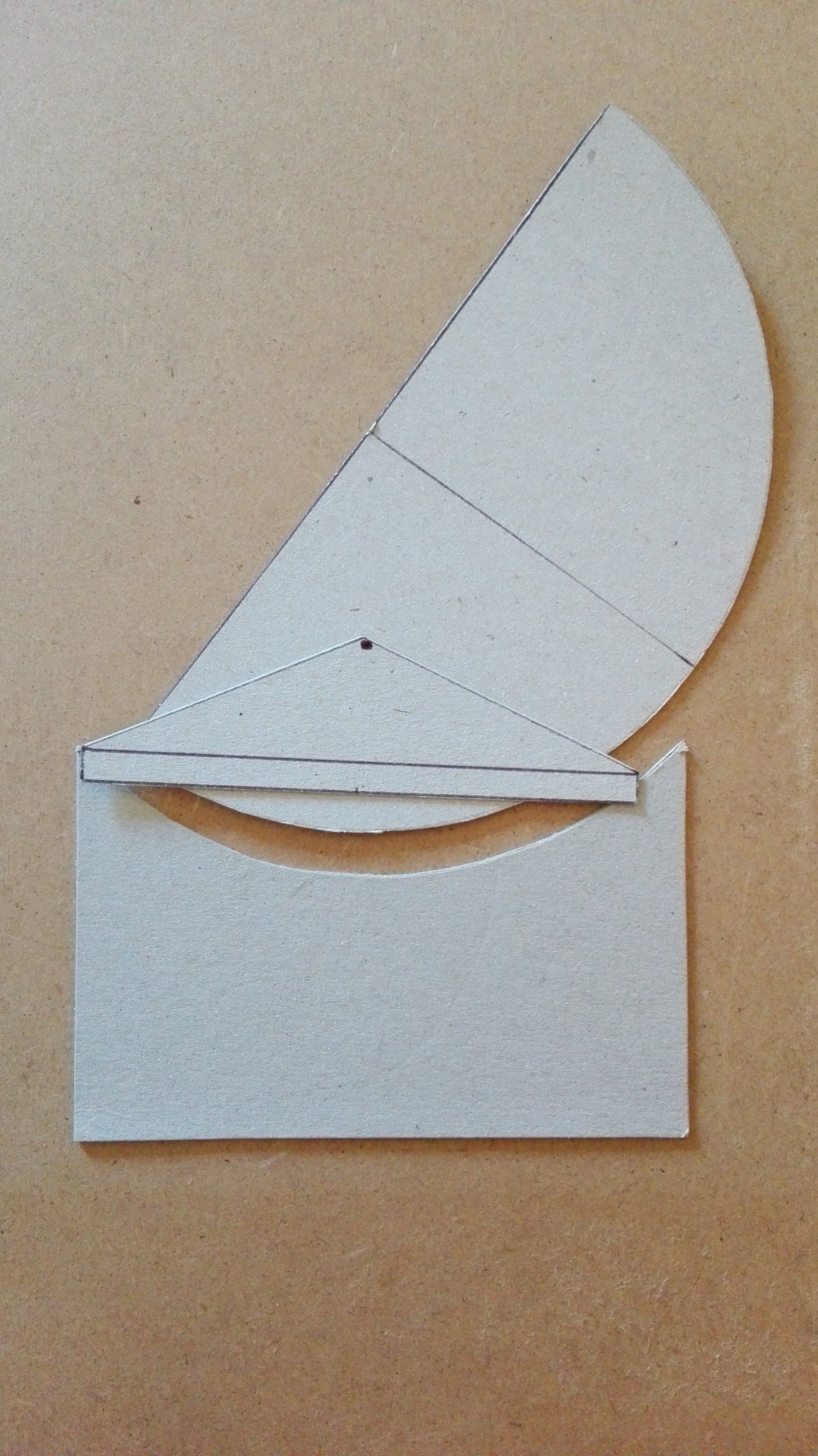

Pour fixer les tourillons sur le cadre, j'ai fait un petit découpage en carton pour mieux visualiser ou les fixer. Mais, cela ne m'aide pas beaucoup !



Le point sur le dessus est le centre de gravité théorique, puisque je ne connais pas le poids de la cage secondaire (par exemple!)

Je met peut être la charrue avant les bœufs. A savoir, faire tout le reste, et fixer les tourillons en dernier?

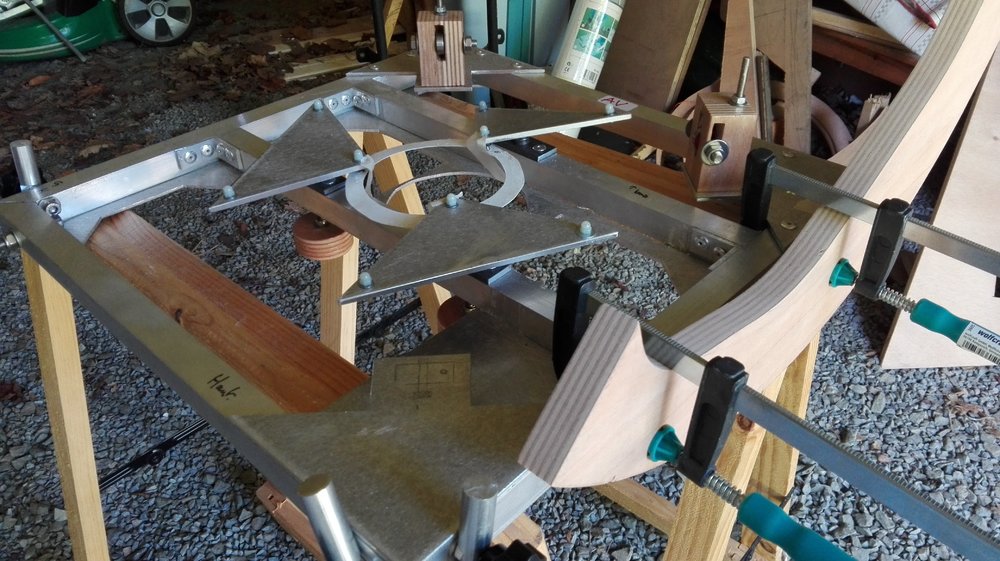

Une petite photo de l'avancement des travaux :      Vos commentaires constructifs sont les bienvenus.



Bon cieux

Patrice

[jvaillant]

Bonjour,

Si le centre de gravité prévu est le point en haut de la photo (le toit de la maison), attention ton télescope sera complètement déséquilibré !

Il faut le centre de gravité soit confondu avec le centre des tourillons : dans ce cas le couple lié au poids du télescope est nul et il reste stable lorsque tu auras pointé une étoile. Bien évidement en fonction de ce que l'on monte comme oculaire, le poids de la cage secondaire varie. Le mieux est donc d'estimer où se trouve le centre de gravité sans oculaire, et avec l'oculaire le plus lourds (ou la tête bino si prévue) puis de placer le centre des tourillons au milieu des 2 cotes.



Donc suivant le découpage que tu as fait, il faudrait augmenter significativement le diamètre des tourillons : les points d'appuis restant au même endroit, cela va remonter le centre de rotation des tourillons.



Un petit tour sur les pages de magnitude 78 éclaircira mon propos peut-être un peu confus... http://www.astrosurf.com/magnitude78/telescopes/TelStrock/principes.html

Sinon si l'anglais n'est pas un problème, je dois avouer que j'ai trouvé le livre de David Kriege (Dobson Obsession) très bien fait.

http://www.willbell.com/tm/dobtel.htm

Les structures et solutions ne sont pas forcément du dernier cri, mais il y a beaucoup d'explications sur la mécanique, le choix des matériaux, etc.



Bonne continuation !



Le 29/09/2018 à 12:35, Patcubitus a dit :

Pour fixer les tourillons sur le cadre, j'ai fait un petit découpage en carton pour mieux visualiser ou les fixer. Mais, cela ne m'aide pas beaucoup !



Le point sur le dessus est le centre de gravité théorique, puisque je ne connais pas le poids de la cage secondaire (par exemple!)

Je met peut être la charrue avant les bœufs. A savoir, faire tout le reste, et fixer les tourillons en dernier?





[Patcubitus]

Merci pour ta réponse qui m'éclaire beaucoup.

Je me suis planté dans le calcul du CG. Il faut que je prenne en compte également la plateforme équatoriale qui sera intégrée au télescope.



Patrice

[José9]

Pas besoin de prendre en compte la table. Ce qui compte c'est le CG de la partie mobile en altitude (tube+tourillons)

[jgricourt]

Il y a 5 heures, jvaillant a dit :

Il faut le centre de gravité soit confondu avec le centre des tourillons : dans ce cas le couple lié au poids du télescope est nul et il reste stable lorsque tu auras pointé une étoile. Bien évidement en fonction de ce que l'on monte comme oculaire, le poids de la cage secondaire varie. Le mieux est donc d'estimer où se trouve le centre de gravité sans oculaire, et avec l'oculaire le plus lourds (ou la tête bino si prévue) puis de placer le centre des tourillons au milieu des 2 cotes.



Oui c'est exactement ça et le plus beau c'est que cela se calcul très bien, je ne vais pas écrire tout la démonstration ici, Pierre Strock donne des elements sur sont site mais si tu es intéressé j'ai un écris un document qui reprends tout ça en plus détaillé, donc le déplacement du centre de gravité G suite au chargement de l'oculaire de masse m :





où d est la distance entre le porte oculaire et le centre de gravité à vide.

où M la masse du tube à vide.



La taille des tourillons est importante aussi car plus ils seront larges plus il seront tolérant aux différence de charge du tube et ça aussi on peut le calculer (théorème de Varignon):





où R le rayon des tourillons

où P le poids du tube

où l'angle beta l'inclinaison du tube

où T la somme totale des forces tangentielle s'opposant au mouvement de rotation (loi de Coulomb)



On en déduit la dimension minimale des tourillons pour arriver à l'équilibre





où fs le coefficient de frottement statique, environ 0.06 pour du téflon sur bande de formica.

où alpha l'angle des points de contacts des tourillons sur le rocker



On peut aussi jouer sur la force normale s'appliquant sur le rocker pour arriver à l'équilibre (avec la mise en place d'un ressort en tension).

[jvaillant]

il y a 11 minutes, jgricourt a dit :





où fs le coefficient de frottement statique, environ 0.06 pour du téflon sur bande de formica.

où alpha l'angle des points de contacts des tourillons sur le rocker



On peut aussi jouer sur la force normale s'appliquant sur le rocker pour arriver à l'équilibre (avec la mise en place d'un ressort en tension).



Merci d'avoir pris le temps d'écrire les formules.



Pour info, il me semble que dans le bouquin de David Kriege (c'est à lui que l'on doit l'identification du couple teflon/formica, du moins c'est ce qu'il dit), il mentionne le couple nylon/formica comme ayant un coefficient de frottement statique de 0.2 et dynamique de 0.19 (0.06 pour teflon/formica dans les 2 cas). C'est peut-être une solution à coupler avec le ressort quand on a besoin d'augmenter le coefficient de friction.



Ce qu'il faut absolument, c'est que le frottement statique = frottement dynamique pour éviter les à coup, et teflon/formica reste la version la plus épouvée.

[Patcubitus]

Il y a 2 heures, José9 a dit :

Pas besoin de prendre en compte la table. Ce qui compte c'est le CG de la partie mobile en altitude (tube+tourillons)

Ok José, merci pour la précision. Il faut que je refasse tout cela. J'avais rien compris en fait à ce que j'avais lu sur le net  .



Merci pour votre développement très poussé JG et JVaillant. Mais la, c'est beaucoup trop pour mon petit cerveau.

[Patcubitus]

Bonjour tout le monde ,



suite a vos renseignements éclairés, je viens de refaire les calculs des masses et des longueurs du tube. Et j'obtiens un CG tout a fait sympa .

En effet, il se trouve à 103 mm.



Maintenant, si tout est bon. Comment définir sur le "cadre/barillet" l'endroit ou fixer les tourillons?



Bon cieux

Patrice



[jvaillant]

Bonjour,



Pour le coup, le centre de gravité est un peu bas : l'idéal est d'avoir le CG sur l'axe des tourillons.

Ici le télescope sera "lourd du c*l", il aura donc tendance à pointer vers le zenith. Mais ce n'est pas très grave car :

1- c'est beaucoup plus facile a ratrapper que le cas inverse : un petit poids accroché à la cage secondaire et le tour est joué

2- par expérience, on a souvent tendance a sous-estimé le poids de la partie haute du tube, on a vite envie de rajouter un chercheur non prévue, il faut compter le poids de la jupe, des baffles contre la lumière parasite, il faut aussi compter tout l'accastillage de fixation des tubes, de l'araignée...



Il serait intéressant de savoir où ce trouve le centre de gravité lorsqu'il n'y a pas d'oculaire et lorsque la charge maximale est accrochée : genre 1kg voir 1.5kg si on compte un correcteur de coma et un gros caillou, genre Ethos 21 ou Nagler 26 ou 31, ou une bino (600g facilement sans les oculaires)...



[jgricourt]

Il y a 4 heures, jvaillant a dit :

Il serait intéressant de savoir où ce trouve le centre de gravité lorsqu'il n'y a pas d'oculaire et lorsque la charge maximale est accrochée : genre 1kg voir 1.5kg si on compte un correcteur de coma et un gros caillou, genre Ethos 21 ou Nagler 26 ou 31, ou une bino (600g facilement sans les oculaires)...



Il ne reste plus qu'a appliquer la formule du déplacement du centre de gravité que j'ai donné plus haut

[Patcubitus]

Bonsoir,

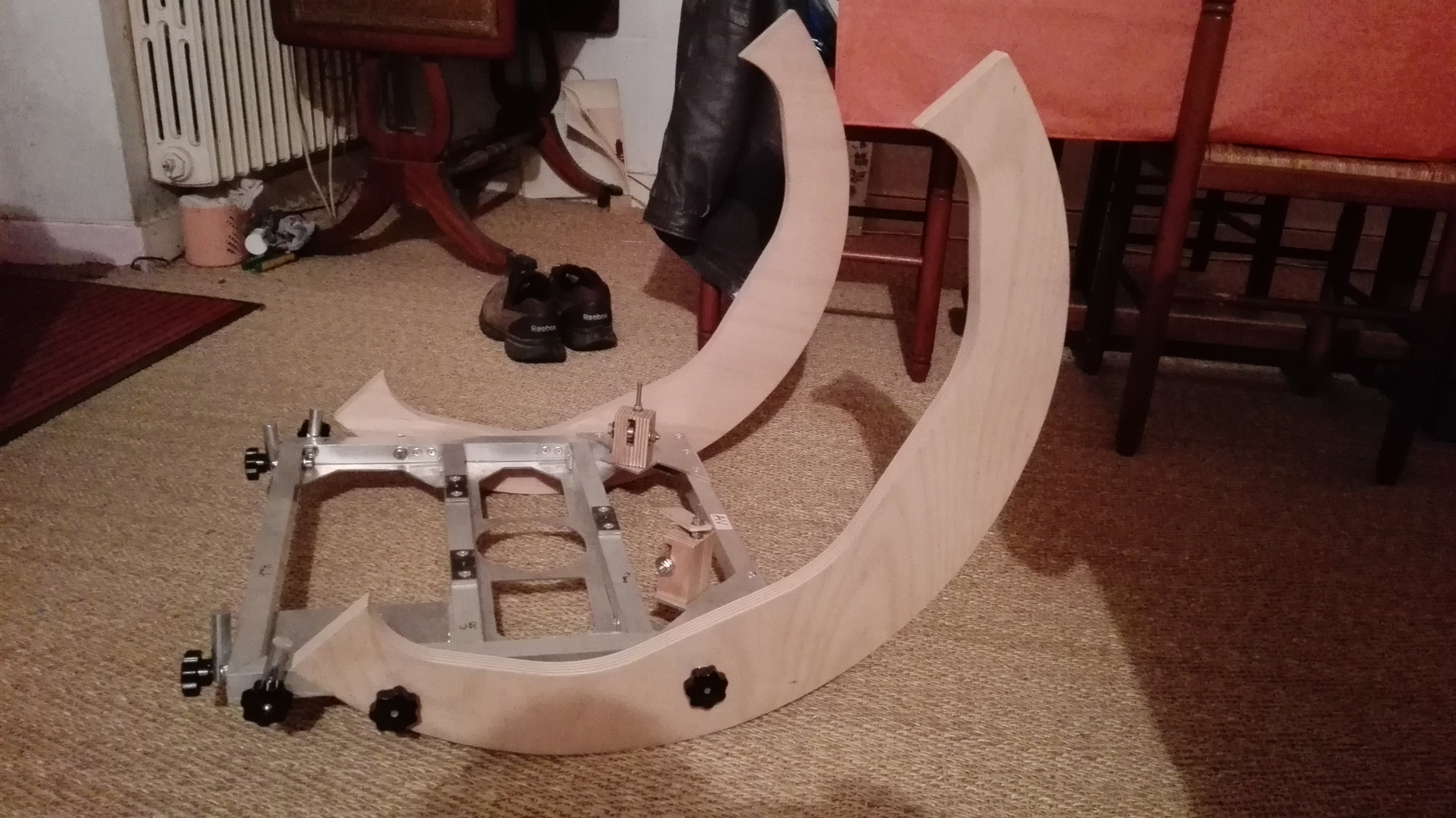

merci pour vos réponses JGricourt et JVaillant. Je me suis donc lancé , et cela donne ça esthétiquement parlant.





J'ai calculé le CG "a vide" en fait (et c'est une estimation!). Les oculaires que j'ai, sont à des poids raisonnables. Et les Pentax WX que je vise pour plus tard, le sont aussi. Une bino ou un Ethos ne sont malheureusement pas prévu par la suite.



Comme vous pouvez le voir sur la photo, j'ai encore beaucoup de boulot sur cette partie. Mais je suis très content, ça avance "tranquillement"



Bon cieux

Patrice

[Norrin radd 77]

C’est prometteur 😉



En tout cas bravo ,c’est soigné ,propre ... même les formes sont belles



Hate de voir la suite



Thierry

[maire]

La théorie c'est bien mais parfois on a quelques différences en injectant les masses dans la formule..., l’idéal étant de poser le tube sur un tuyau pour en chercher l'équilibre parfait et on a le CG du tube complet au mm près avec l'oculaire que l'on compte utiliser le plus souvent (cela suppose que l'on tienne compte aussi de ses habitudes d'observation) . et de rechercher ensuite de CG du tourillon seul éventuellement pour affiner avec l'ensemble

[fred-burgeot]

Salut,



c'est une découpe de tourillons originale !

En-dehors du débat sur le CG, je vois que tes appuis latéraux sont montés sur des promontoires qui partent de tes équerres de contreventement.

Ca me semble frêle. Alors c'est vrai, il y a les roulements pour éviter les contraintes sur le miroir dues à un battement de ces promontoires, mais intuitivement j'essaierais de renforcer par le dessous, avec du profilé en T par exemple, en fonction de la place qu'il y a dessous.



Fred.



[Patcubitus]

Bonjour,



Merci Thierry pour tes commentaires sympas et tes encouragements .



Pour l'équilibre du tube, les dés sont jetés , et sur mon 318mm , j'ai rajouté un frein qui est très pratique. J'espère juste que je n'aurai pas à le faire sur celui ci !  !



Merci pour l'idée des équerres en dessous, Fred. Même si j'ai une plaque de 3mm collée à l'époxy et rivetée,on ne sait jamais !



Bonne journée et bon cieux

Patrice

[jgricourt]

Ton travail est très soigné et ça se voit que tu maîtrises la réalisation et c'est plutôt rare dans les productions amateurs. Les haches me semblent bien larges comme il faut (plus elle sont grande mieux ce sera pour l'équilibre), en revanche je rajouterai une barre cylindrique pour relier les 2 haches en haut car cela rendra le tout plus rigide, je l'ai déjà vu faire sur des dobs d'artisan. Je reviens sur le CG, c'est vrai qu'il peut y avoir une petite différence avec le calcul mais cela permet d'aller dans la bonne direction et se rassurer qu'on est pas à côté de plaque. Tu peux aussi réajuster ton calcul en avançant car on ne peut pas toujours savoir à l'avance le poids exact du barillet avant que celui-ci ne soit complètement terminé. Bien voir aussi où positionner les points de contacts sur rocker lorsque celui ci sera bien avancé.

[Patcubitus]

Merci JG,



J'ai prévu à l'avant des haches, un truc qui devrait être esthétique (j'y tiens beaucoup pour ce Dob) , que je n'ai pas encore réalisé.



Me voilà rassuré également, comme tu le dis pour le CG.



Pour le rocker, j'y réfléchis également.



Patrice

[HPMâd]

Bonjour,



La construction est jolie...



Mais, ce qui me dérange le plus c'est que l'axe optique du miroir ne semble pas intersecter (c'est un verbe ca?) l'axe des tourillons... J'ai peut être tord et c'est peut etre un effet de perspective sur la photo...



Mais si j'ai raison, cela semble bizare... Je ne sais pas quel impact cela aura sur l'équilibre, il faut que j'y reflechisse!



Cyrille





[DOB BLEU]

 Bonjour

 Les tubes à l ' avant sont prévu pour être reliés ou en fait ?

 Sinon c' est propre. Bonne continuation.

  JM

[sixela]

Il y a 1 heure, HPMâd a dit :

Bonjour,



La construction est jolie...



Mais, ce qui me dérange le plus c'est que l'axe optique du miroir ne semble pas intersecter (c'est un verbe ca?) l'axe des tourillons... J'ai peut être tord

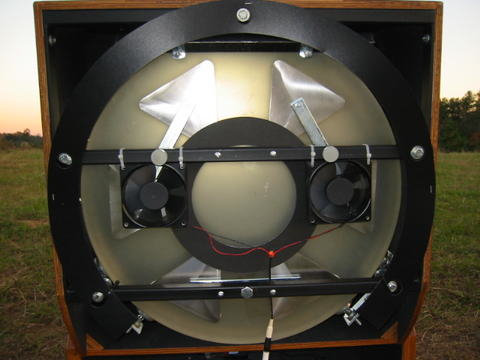

Tu as probablement tort -- les deux barres du barillet ne sont jamais vraiment centrées:

Mais en plus, le centre de gravité du barillet plus miroir plus les tourillons n'est pas selon l'axe optique, en grande partie à cause des tourillons eux-mêmes, qui ont plus de masse d'un côté du miroir.

[Patcubitus]

Merci JM ,



Les tubes à l'avant vont être fixés dans le cadre également. Et ceux des côtés avant sur le cadre ou dans les tourillons au niveau du cadre aussi.



Merci Sixela, ça me rassure.



Bon cieux

Patrice
