Court-circuit câble EQmod

[FloEd]

Petit souci du jour qui m'a cramé un composant de la carte de l'EQ6 : des fils semblent dessoudés à l'intérieur du connecteur EQmod de PierroAstro.

Est-ce que certains peuvent me dire quelles couleurs de fils sont soudés sur quels bornes ? à l'heure actuelle j'ai uniquement le bleu sur TX, le rouge sur RX et le noir sur GND. Un marron est déssoudé et semble avoir eu chaud...et peut-être un gris...

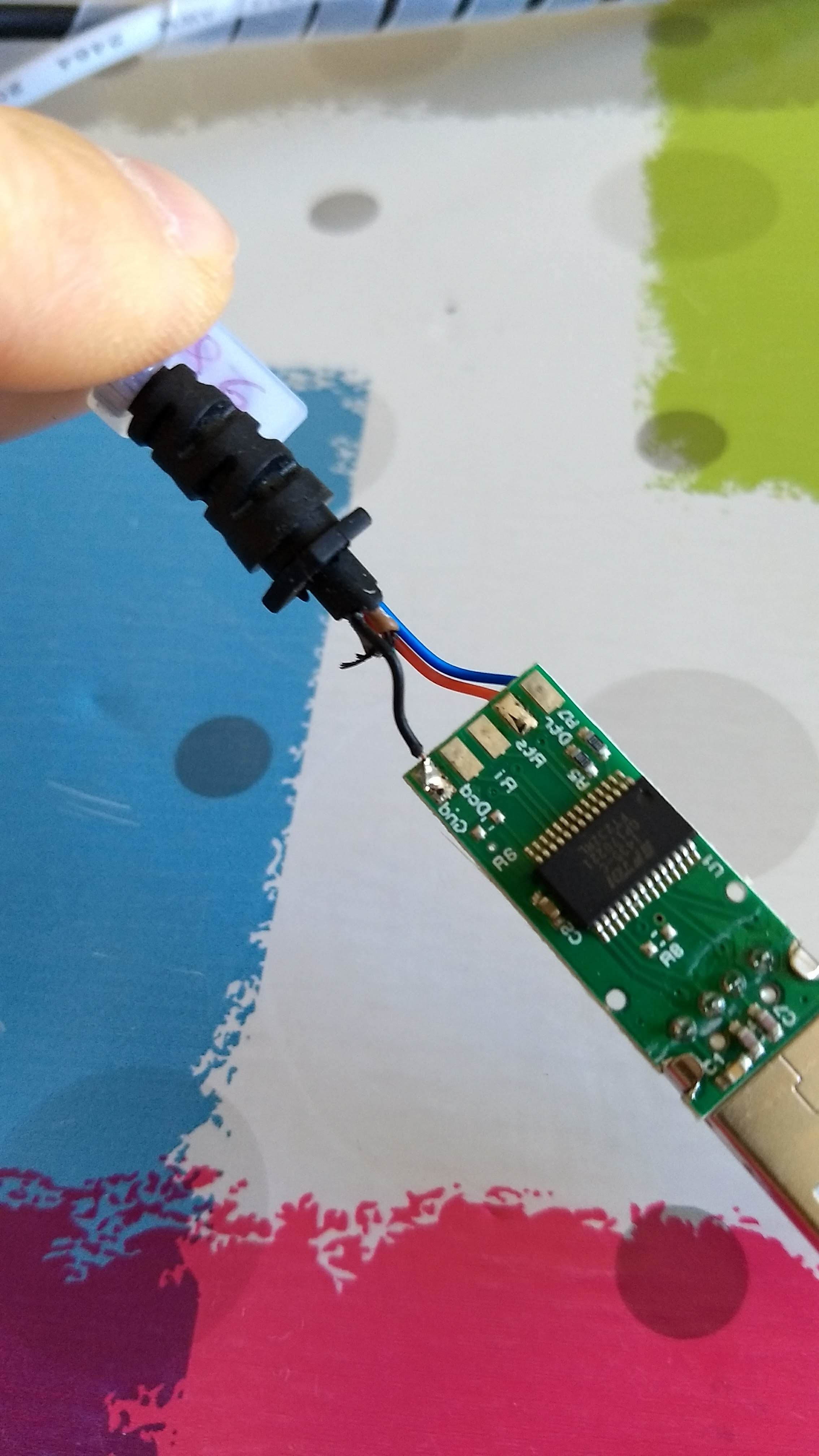

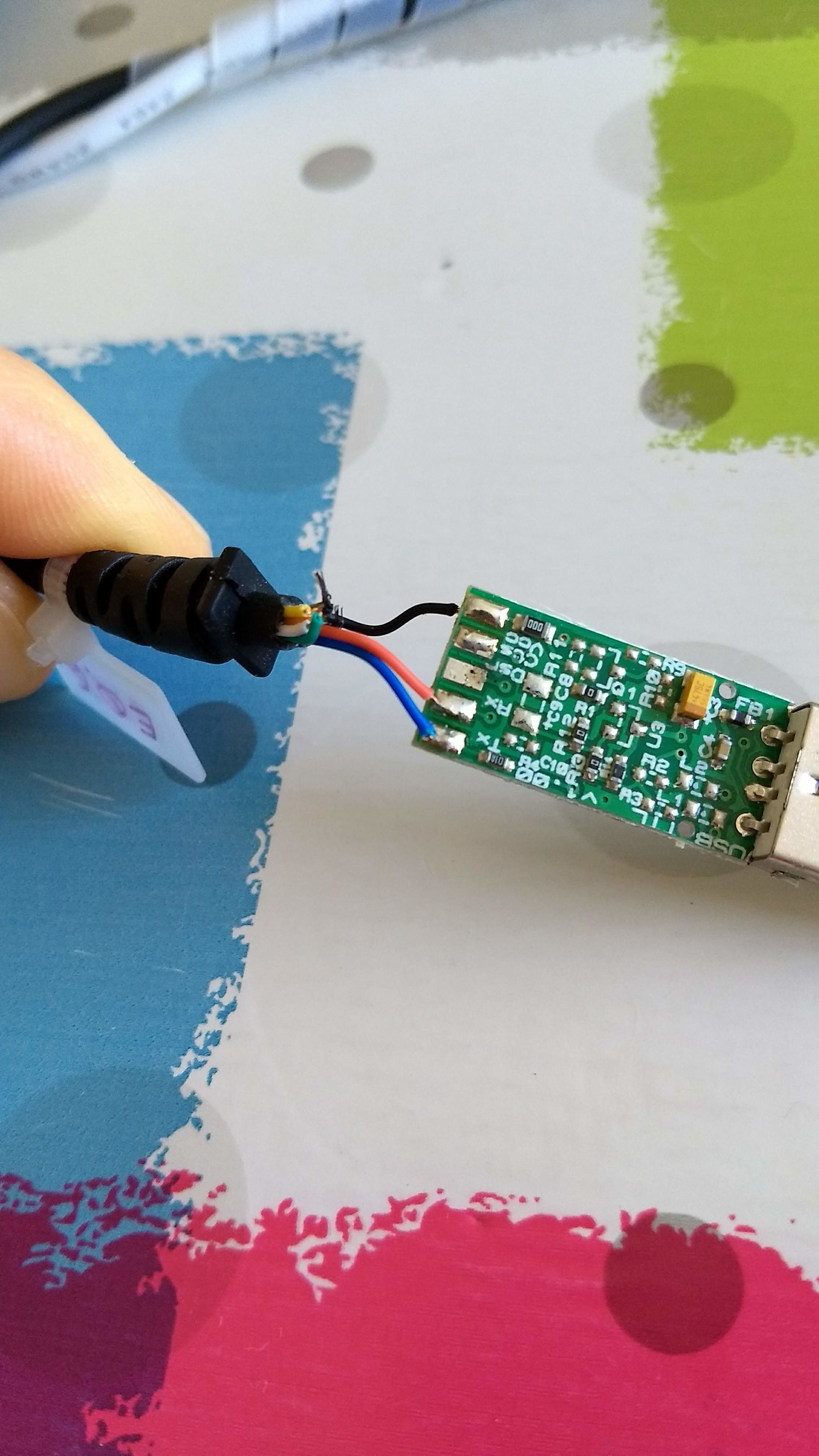

Photo ci-dessous.



Merci pour vos conseils et infos !

[mizar11]

Suffit de regarder cette page



http://eq-mod.sourceforge.net/eqdirect2.htm



puis de regarder à L'ohmmètre le fil qui devrait être branché. le schéma tout en bas pour l'EQ6 me parait parfait



Pour tes photos, il te manque le VCC soit l'alim +12V.

[FloEd]

Je viens d'avoir confirmation de PierroAstro, pas de raccordement VCC...

Par contre je ne sais pas comment vérifier que le câble (enfin le convertisseur surtout, car le câble est bon, j'ai vérifié les isolations) n'a pas pris un coup lors des défauts de la carte mère de la NEQ6...

[mizar11]

Le 01/10/2018 à 09:24, FloEd a dit :

Je viens d'avoir confirmation de PierroAstro, pas de raccordement VCC...

L'alimentation doit être prise sur les 5V de l'USB du PC.   Et les masses sont communes. Mais je ne vois rien qui ressemble à des optocoupleurs ?



N'est ce pas dangereux ?

Modifié 5 octobre 2018 par mizar11
